Bánh Xe Nước - D&D Scatter Terrain

Bộ chi tiết để lắp một bánh xe nước với vân gỗ và các mối nối xuyên qua để tăng độ chi tiết. Món này hay ở chỗ dễ sơn và lên chi tiết (quẹt vài tông màu gỗ cơ bản, drybrush, rồi quét một lớp wash tối) và có thể dùng kiểu modular để gắn với bất kỳ tòa nhà nào trên bàn chơi. Bạn cũng có thể dùng chung với bộ của mình để tích hợp vào terrain/scenery dễ hơn.

Mình thiết kế bộ này cho các ván D&D của mình và nó in rất ổn trên máy FDM, với nozzle 0.4mm. Mình cũng rất muốn biết khi in bằng SLA thì ra sao, nên nếu bạn thử rồi cho mình biết nhé, mình sẽ upload các file in đã được kiểm chứng!

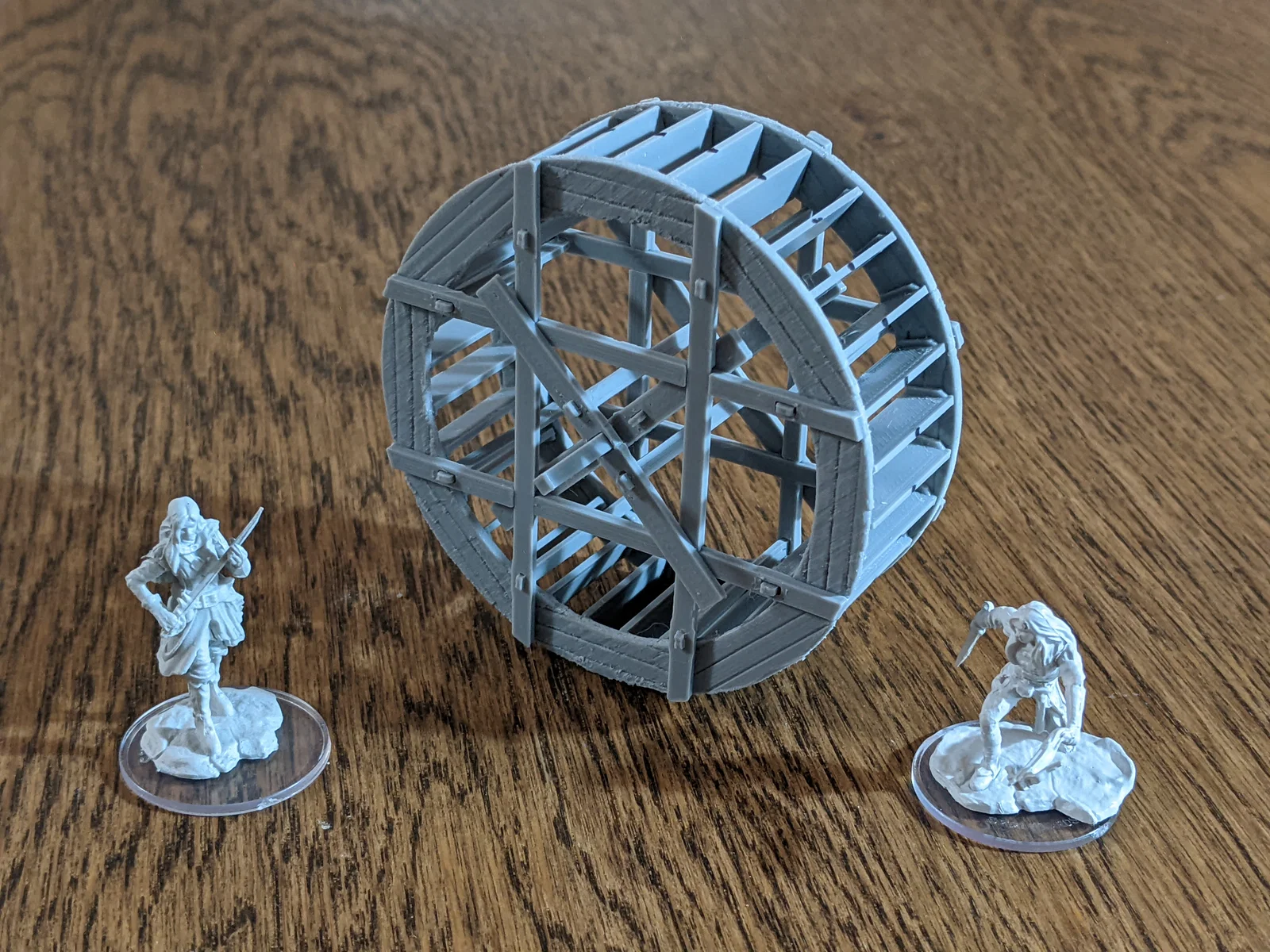

Mẫu này được thiết kế để nhìn hợp với cả tỉ lệ 28mm và 32mm. Có thể dùng độc lập, nhưng mình thấy hợp nhất là dùng để gắn thêm lên công trình để nhìn cầu kỳ/chi tiết hơn hẳn. Nếu để rời, bạn còn có thể đổi qua lại giữa nhiều tòa nhà. Thiết kế dựa trên bánh xe nước ngoài đời kiểu cũ, và độ chi tiết đủ để bạn bẻ hư/đập vỡ làm phiên bản “đổ nát” cho đa dạng cảnh.

Hướng dẫn lắp có ở bên dưới vì đây là mẫu khá nhiều chi tiết, nhưng cũng khá dễ chịu, lắp sai chút thì nhìn lại càng “cũ kỹ, dùng nhiều” hơn.

Mình có thể sẽ làm thêm biến thể và cập nhật mẫu theo thời gian với vài chỉnh sửa/cải tiến nhỏ, nên bạn nhớ theo dõi trang này để xem update nhé!

Như mọi khi, mình rất muốn xem mọi người in ra và dùng trong game như thế nào. Nhờ bạn đăng makes/ảnh để người khác có thêm ý tưởng sử dụng nha! Bạn có thể tag mình @zachfejes trên IG nếu bạn chia sẻ :)

Hướng dẫn lắp ráp:

1. Bạn sẽ cần in…
   2x Wheel Ring
   2x Brace Short
   2x Brace Long
   8x Brace Medium
   1x Axel
   8x Angle Beam
   4x Cross Beam
   31x Paddle
   1x Axel End Cap A
   1x Axel End Cap B
2. Bắt đầu bằng cách dán 4x Angle Beams lại với nhau thành dạng dấu thăng (#), làm như vậy 2 lần.

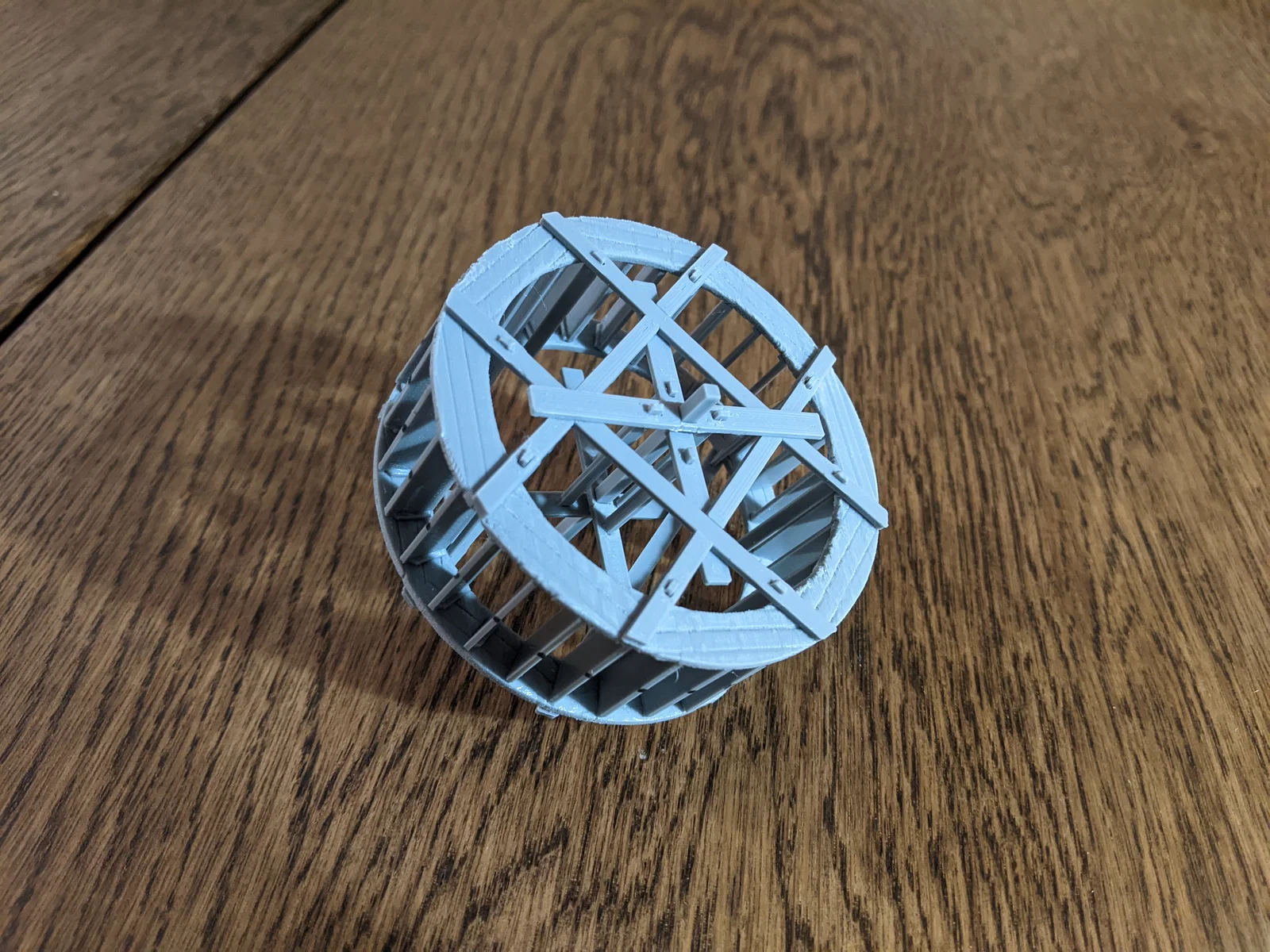

3. Dán mỗi cụm dấu thăng vào mặt ngoài của một Wheel Ring (mặt ngoài là mặt không có rãnh/indent để gắn paddle). Cố giữ cho cân giữa, nhưng mẫu này cũng “dễ tính” nên đừng căng quá.
4. Giờ tới phần cần chính xác hơn. Dùng thước/ô lưới để canh, dán một (chỉ một cái trước) Cross Beam bắc ngang phía mặt trong của mỗi cụm Angle Beam dạng #, chú ý canh cho đúng tâm.
5. Luồn axel (nhưng chưa dán keo!!) vào 2 bánh. Sau đó luồn hai Cross Beam còn lại vào axel và dùng nó để canh sao cho chúng nằm phía ngoài mỗi bánh, tạo góc khoảng ~90 độ so với cái đã dán. Dán 2 Cross Beam này vào từng cụm # (nhưng đừng dán bất kỳ thứ gì vào axel — axel chỉ dùng để canh thẳng lúc này).
6. Rút từng bánh ra khỏi axel, chọn 1 cái để làm trước. Đặt xuống sao cho mặt trong của bánh hướng lên.
7. Ở các rãnh của Cross Beam phía trong, gắn vào và dán keo 2 Short Braces. Chúng sẽ thò qua rãnh ra một chút. Cố dán cho thẳng đứng (cái nào hơi lệch thì lát mình chỉnh được).
8. Ở các rãnh của Cross Beam phía ngoài, gắn vào và dán keo 2 Long Braces.
9. Ở các rãnh của Angle Beams (cụm dấu #), gắn vào và dán keo 8 Medium Braces.
10. Tiếp theo, chuẩn bị 31 Paddle sao cho tất cả cùng hướng, rồi dán chúng thẳng đứng ở mặt trong của bánh.

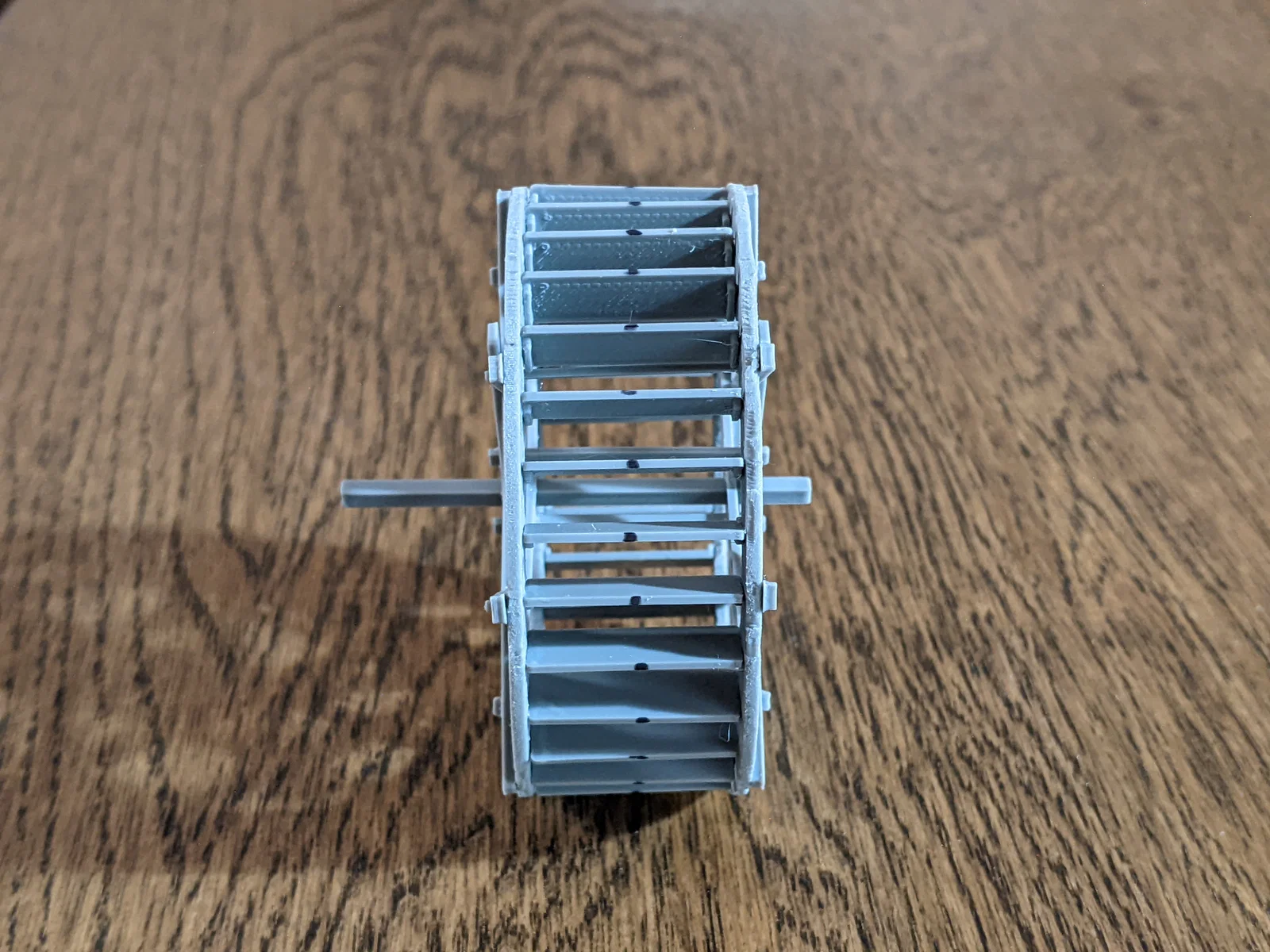

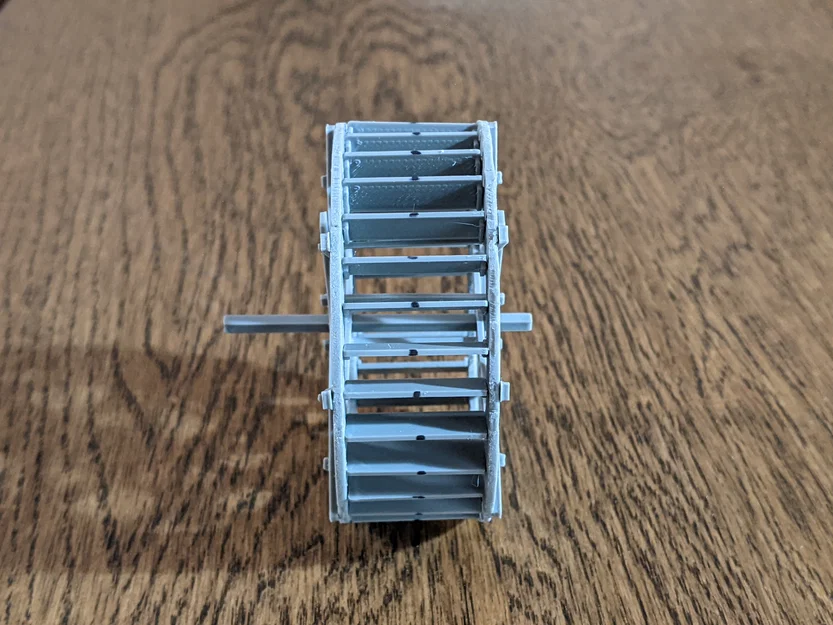

11. Khi các chi tiết đã được dán và tương đối thẳng đứng, luồn lại axel vào bánh và dùng nó để từ từ lắp bánh thứ hai vào. Từ đây, lắp từng Brace vào đúng rãnh tương ứng bên bánh còn lại và canh các paddle. Dán keo từng cái (mình gợi ý dùng tăm để chấm superglue vào các khe chật).

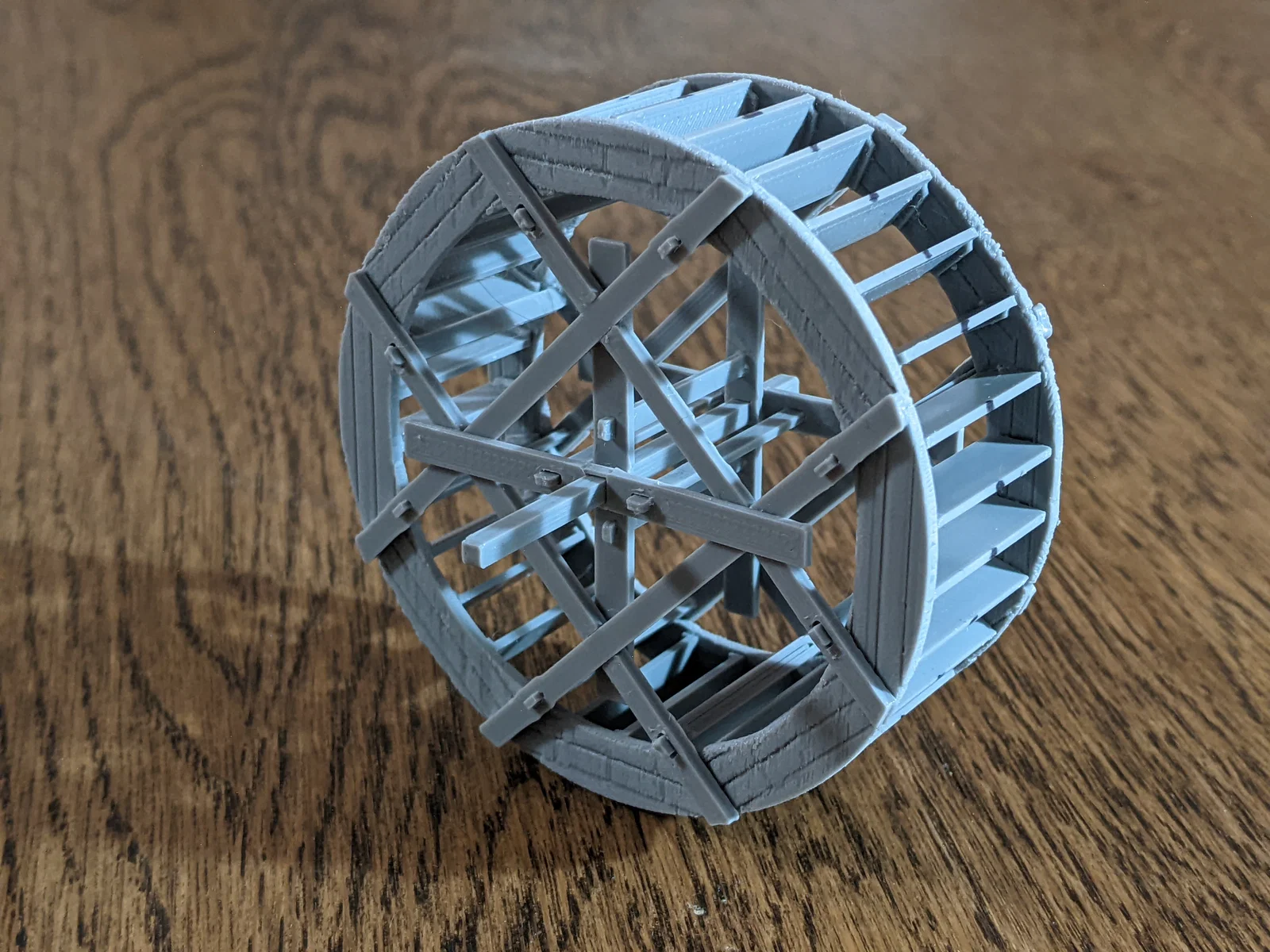

12. Khi lắp xong toàn bộ, gắn Axel End Caps vào hai đầu, vậy là sẵn sàng sơn!

Cập nhật - March 13, 2024

Mình đã tạo/upload một ảnh gif động mô tả tuần tự các bước lắp bánh xe nước để giúp mọi người dễ hình dung hơn!
