Vỏ E-ink 7" cho zivyobraz.eu (Chippy - bản allround)

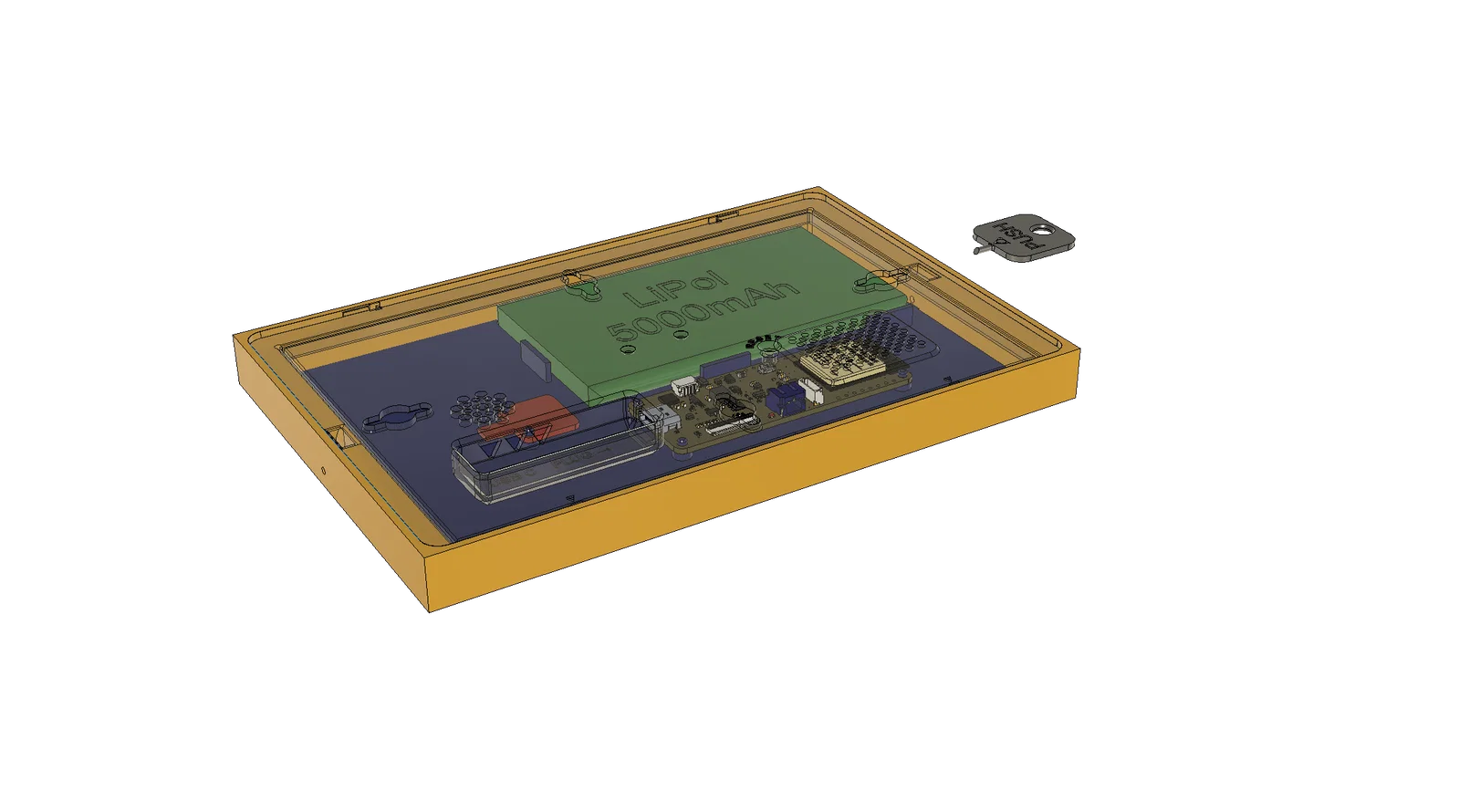

Giải pháp vỏ/khung hoàn chỉnh cho màn hình e-ink 7" dùng ESP32 (ESP-INK), phù hợp treo tường hoặc để bàn. Lắp không cần dụng cụ, có tùy chọn chân chống hoặc thanh treo tạo khe thoáng cho sensor.
Mô tả

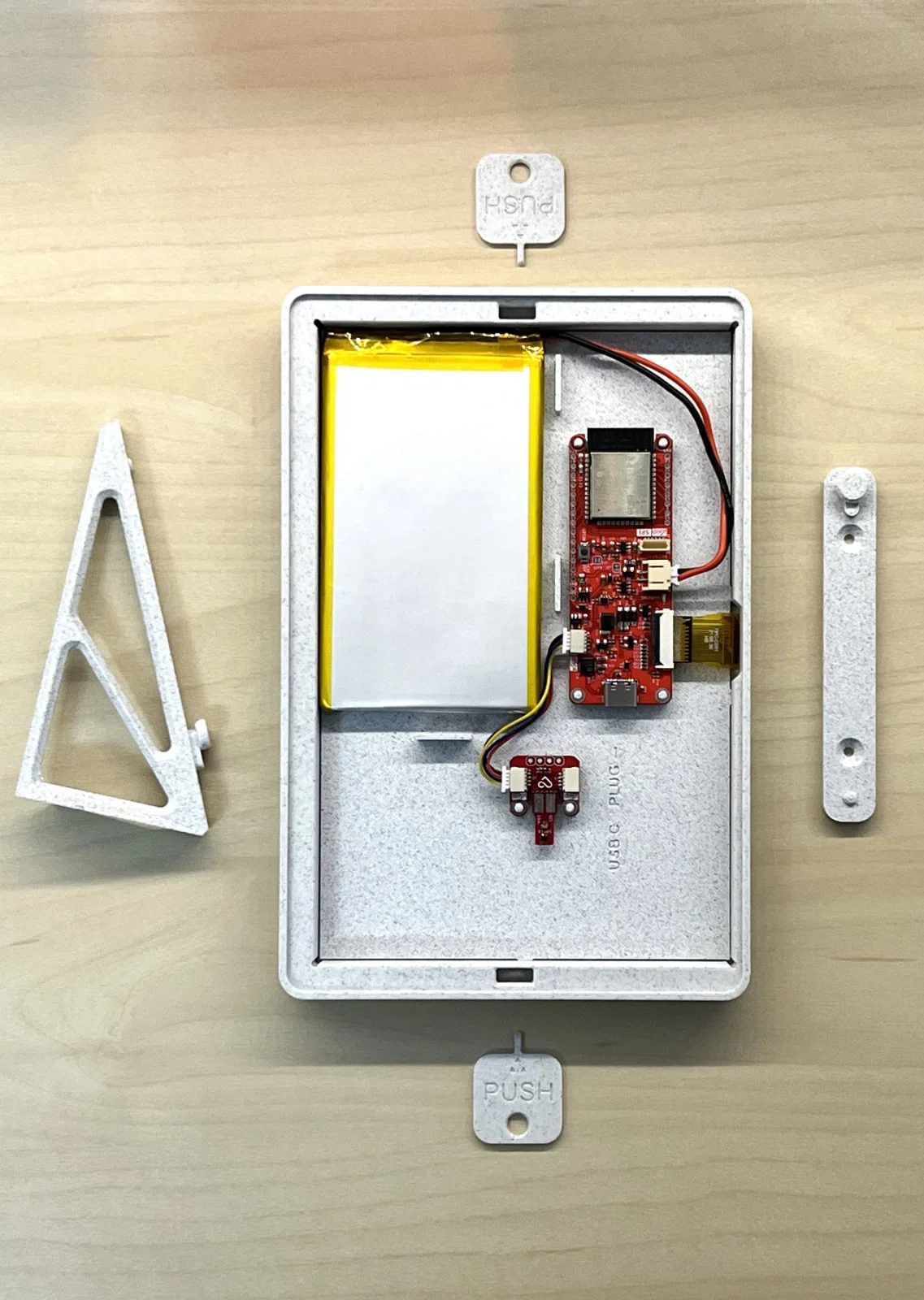

Bạn có thể dùng bất kỳ vật liệu in nào. PLA có vẻ là lựa chọn ổn nhất. Thiết lập in: nozzle 0.4mm, layer 0.2mm hoặc 0.15mm. Khung này vừa với hầu hết e-ink 7" phổ biến. Bo điều khiển dùng riêng theo nền tảng esp32 – ESP-INK. Hướng dẫn đấu nối và up firmware có trên website zivyobraz.eu

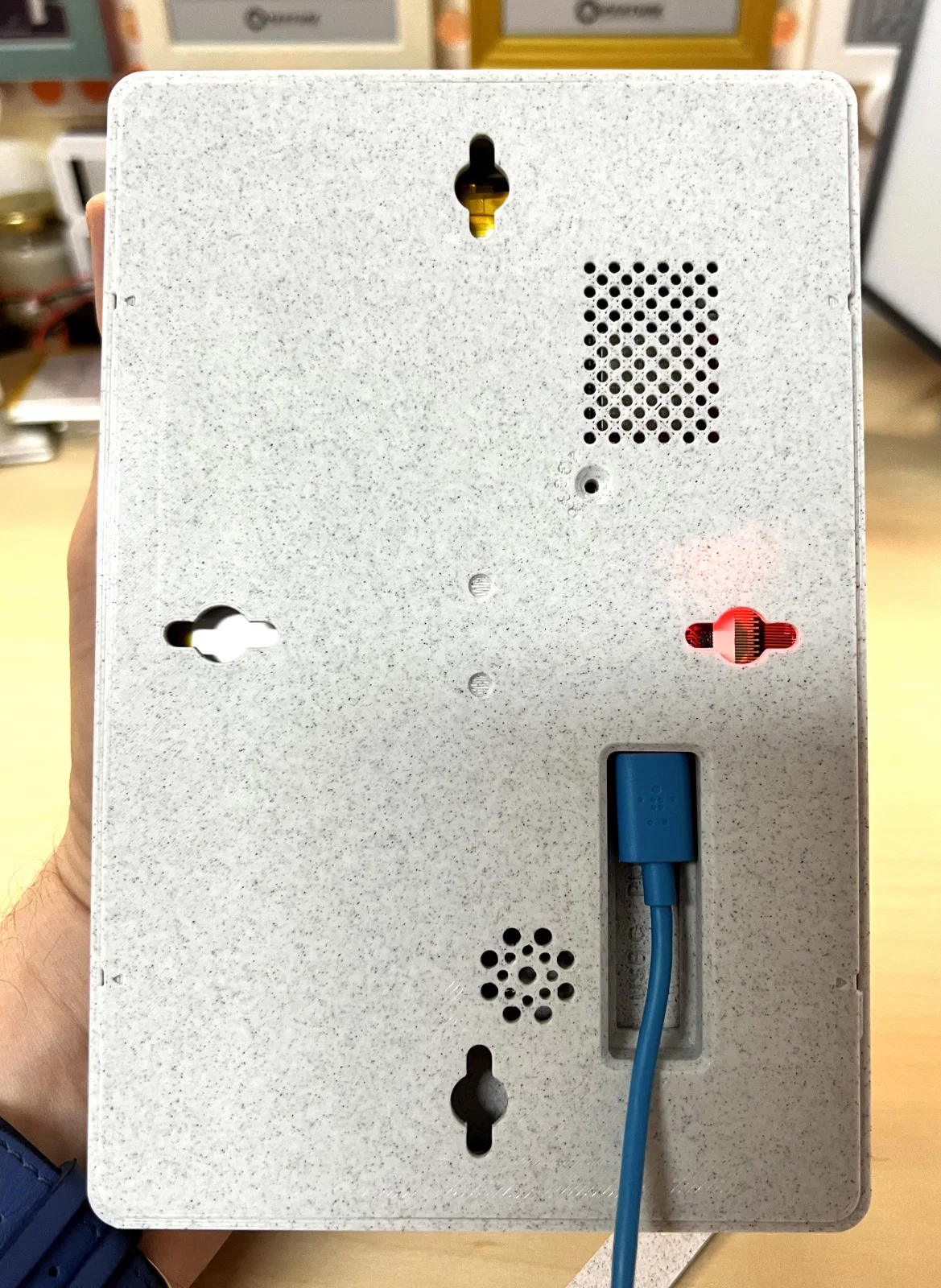

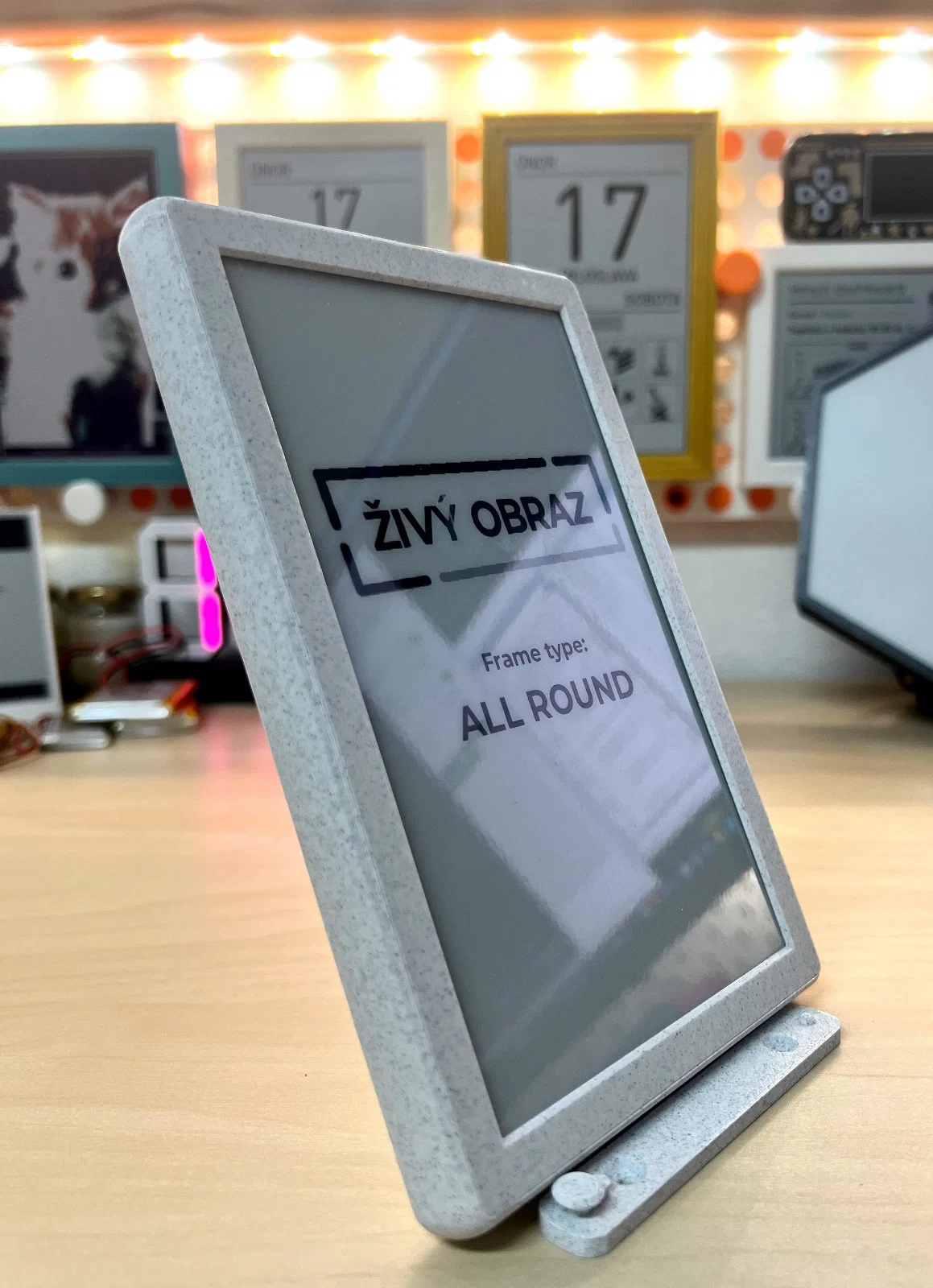

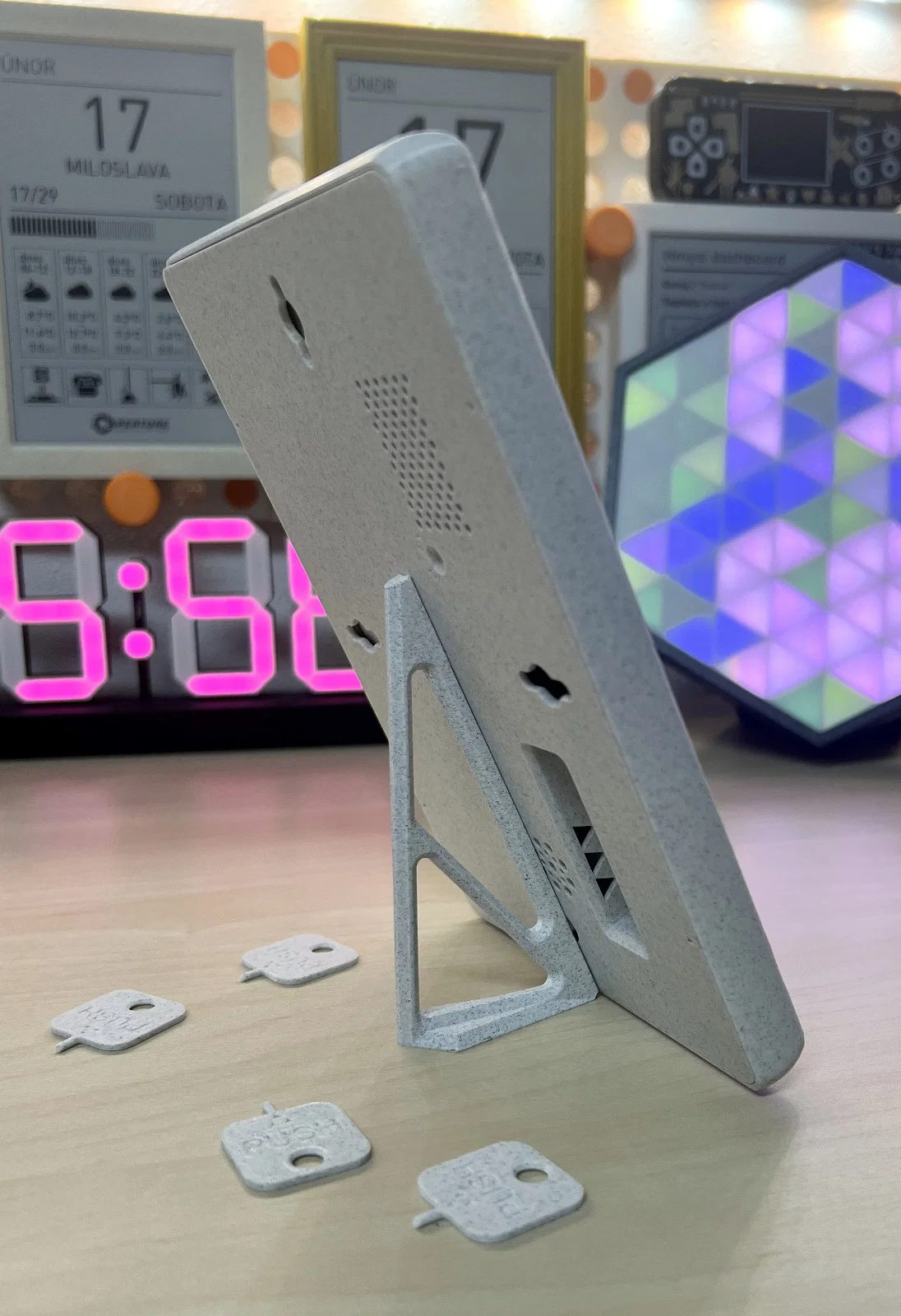

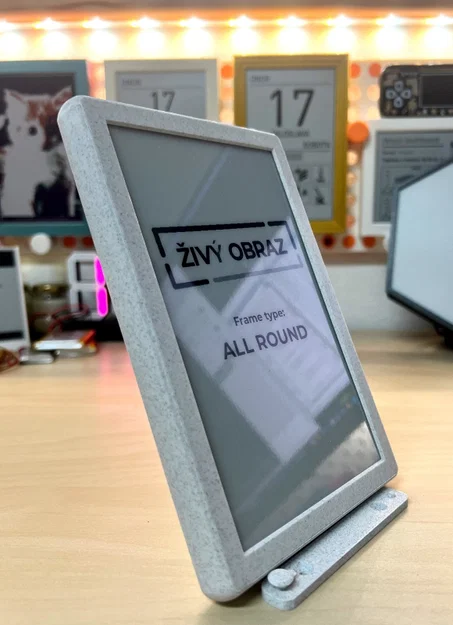

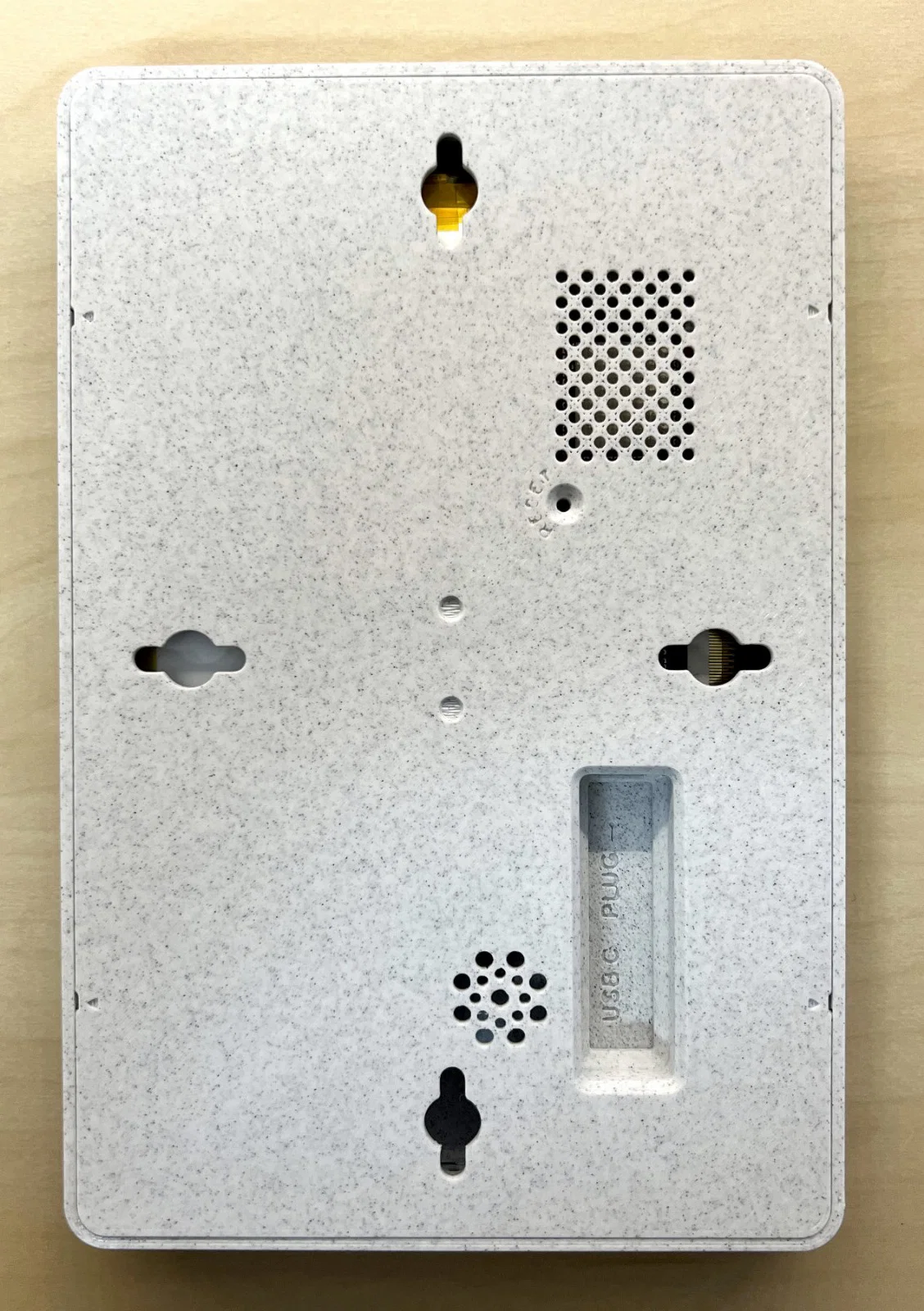

Lắp đặt không cần dụng cụ. Khi cần tháo ra có thể dùng “pushpin” tool đã in hoặc một cây tua vít mỏng 2mm. Nên khoan lại các lỗ tháo ở hông bằng mũi khoan 2mm sau khi in để dễ thao tác hơn. Model có thể in kèm chân chống để đặt bàn, hoặc kèm thanh để bắt vít treo tường. Mục đích là tạo khe hở giữa tường và khung cho không khí lưu thông, nhất là khi bạn gắn sensor (ví dụ: nhiệt độ hoặc bụi). Nếu không dùng thanh treo, bạn vẫn có thể treo trực tiếp bằng một trong các lỗ.
Cảm ơn anh @MultiTricker vì những góp ý và nhận xét rất hữu ích trong quá trình phát triển.
