Howdy - Bài Stress Test Cơ Khí PIP (Print in Place)

Howdy!

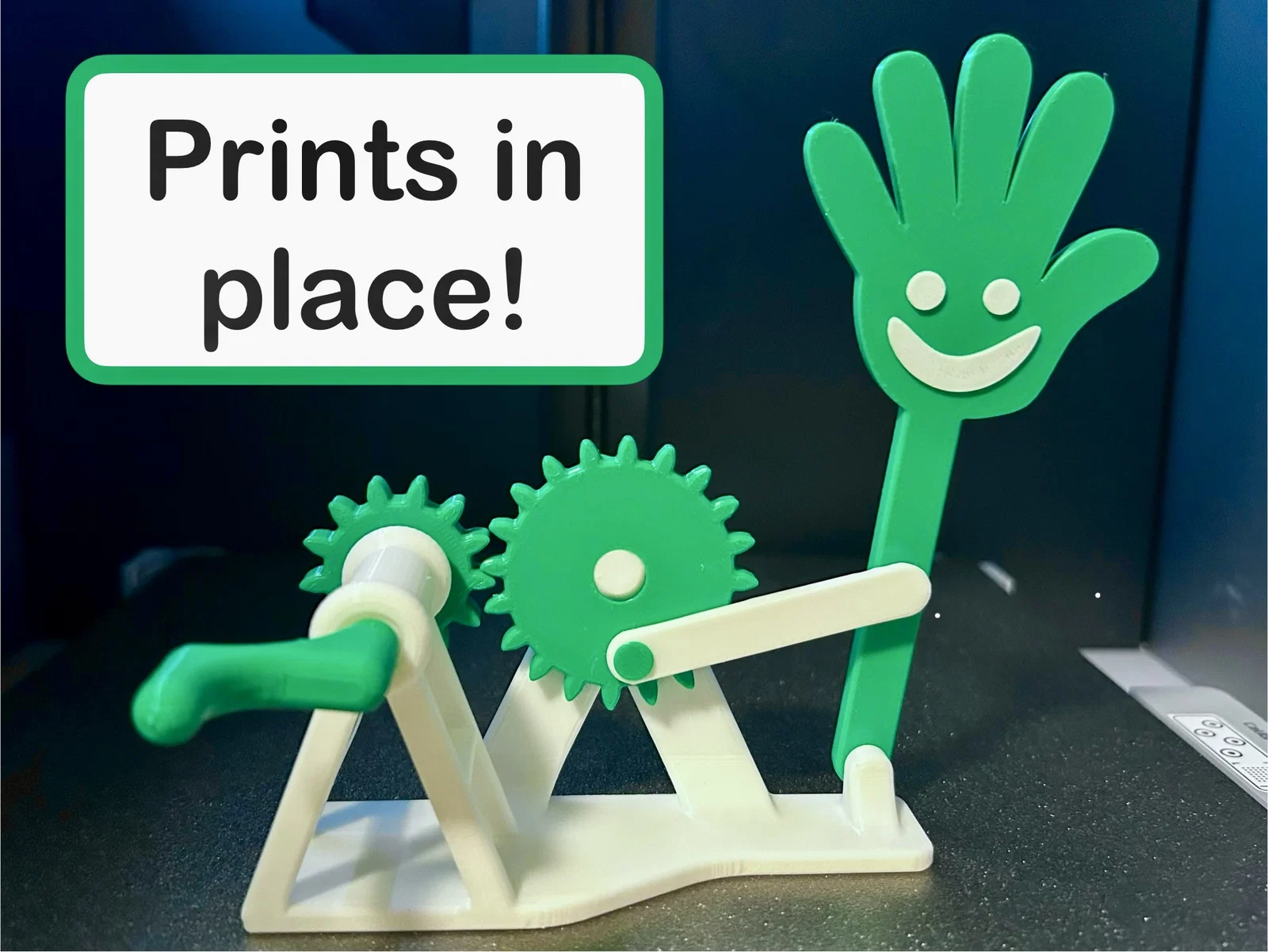

Mình lúc nào cũng thích mấy mẫu cơ khí print in place. Howdy là thử nghiệm của mình để làm một thiết kế cơ khí vui vui, gần như không cần support, mà nhìn vô thì kiểu không giống thứ có thể in print in place được. Mẫu này tận dụng khả năng overhang và bridging của máy in để tạo ra một cơ cấu rất ấn tượng mà không cần lắp ráp!

Print Settings:

.2mm resolution

2 walls

25% infill

No supports or brims

*Mẫu này cần tốc độ in chậm hơn và làm mát tốt, nên bạn cứ thoải mái tinh chỉnh setting của riêng bạn tới khi ra đúng ý*

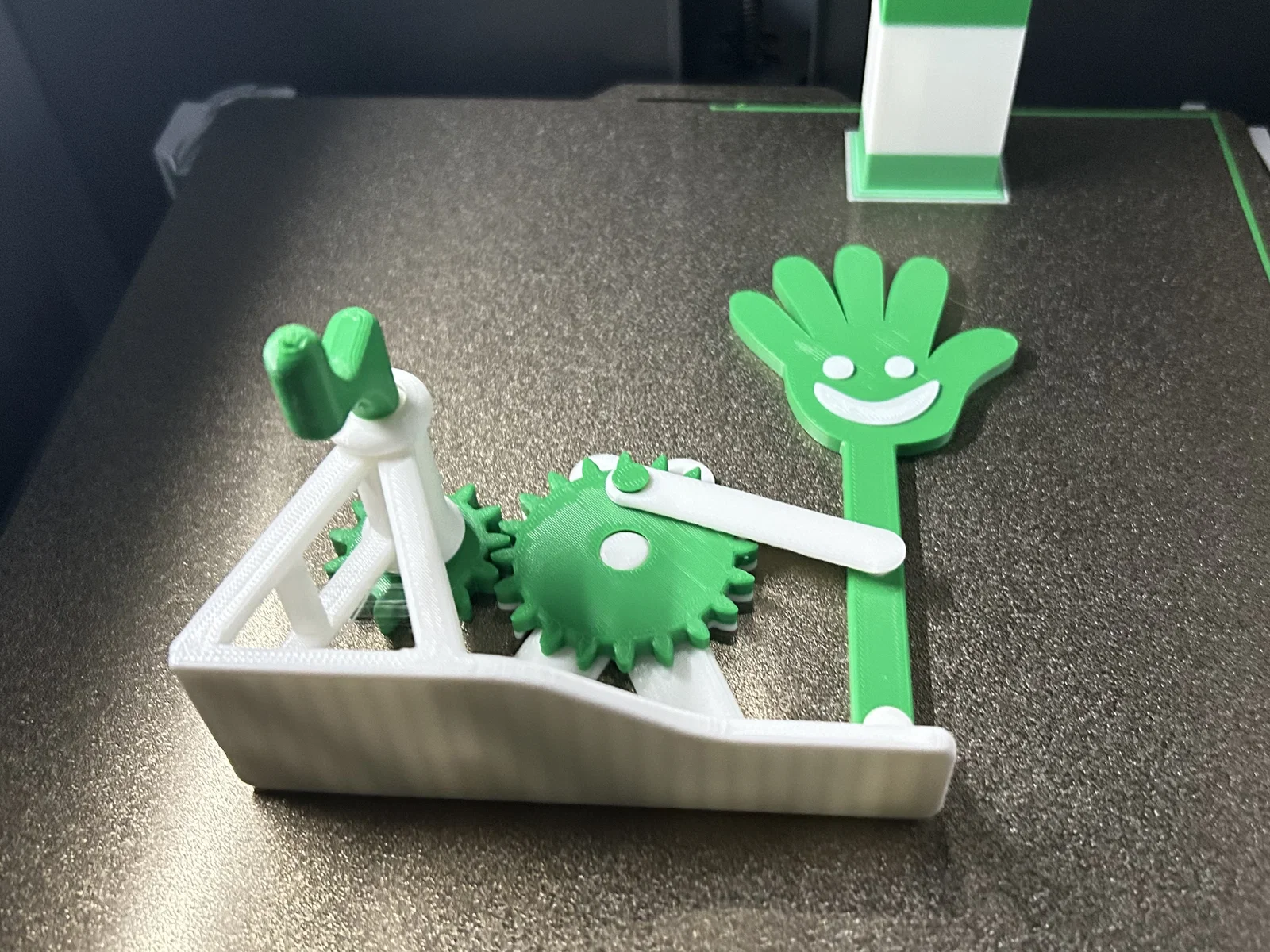

Làm theo các bước sau để giải phóng cơ cấu sau khi in xong:

1. Kéo hai miếng support tab ra khỏi bánh răng lớn.

2. Cẩn thận đẩy bánh răng chính lên từ phía dưới để tách nó ra khỏi các tay đỡ (mounting arms).

3. Dùng dao cạo (scraper) nới lỏng nhẹ phần pivot arm.

4. Ấn mạnh vào phần trên của tay quay (crank handle) để bật bánh răng dẫn (drive gear) ra. Bạn sẽ nghe “click”, rồi tay quay sẽ xoay trơn tru. Bước này có thể cần dùng lực mới bung ra, nên cứ mạnh dạn ấn cho chắc tay.

Vậy là Howdy của bạn sẵn sàng hoạt động rồi! Nhớ là đây là một bài stress test khá khó, nên phần bridge và overhang có thể nhìn không được đẹp. Mình in mẫu của mình trên X1 Carbon, còn bản multicolor thì bạn có thể sơn, hoặc dùng file 3mf đi kèm nếu bạn có hệ thống in nhiều màu. Hy vọng bạn thích mẫu này, và cứ thoải mái góp ý cho mình nha!
