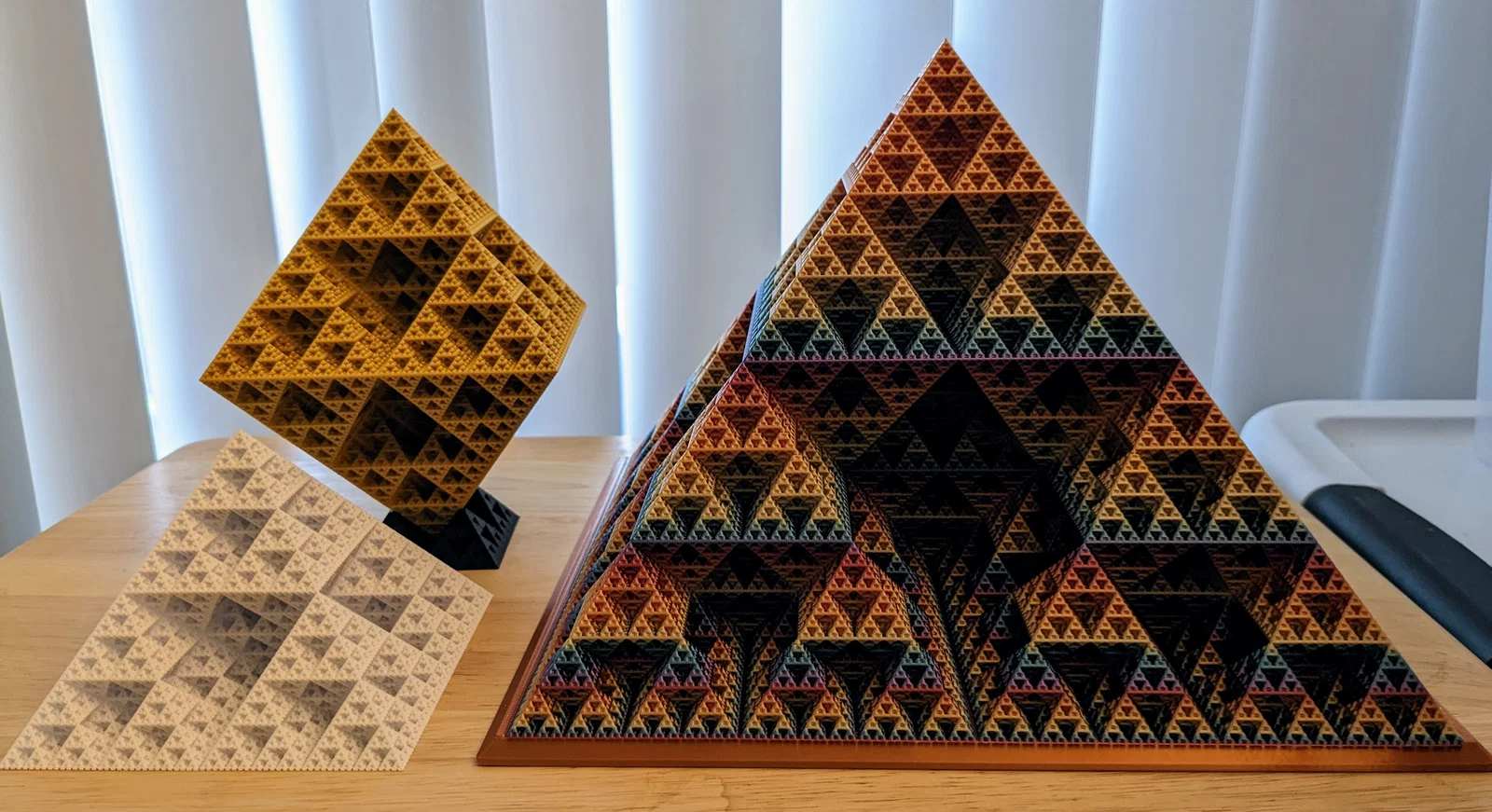

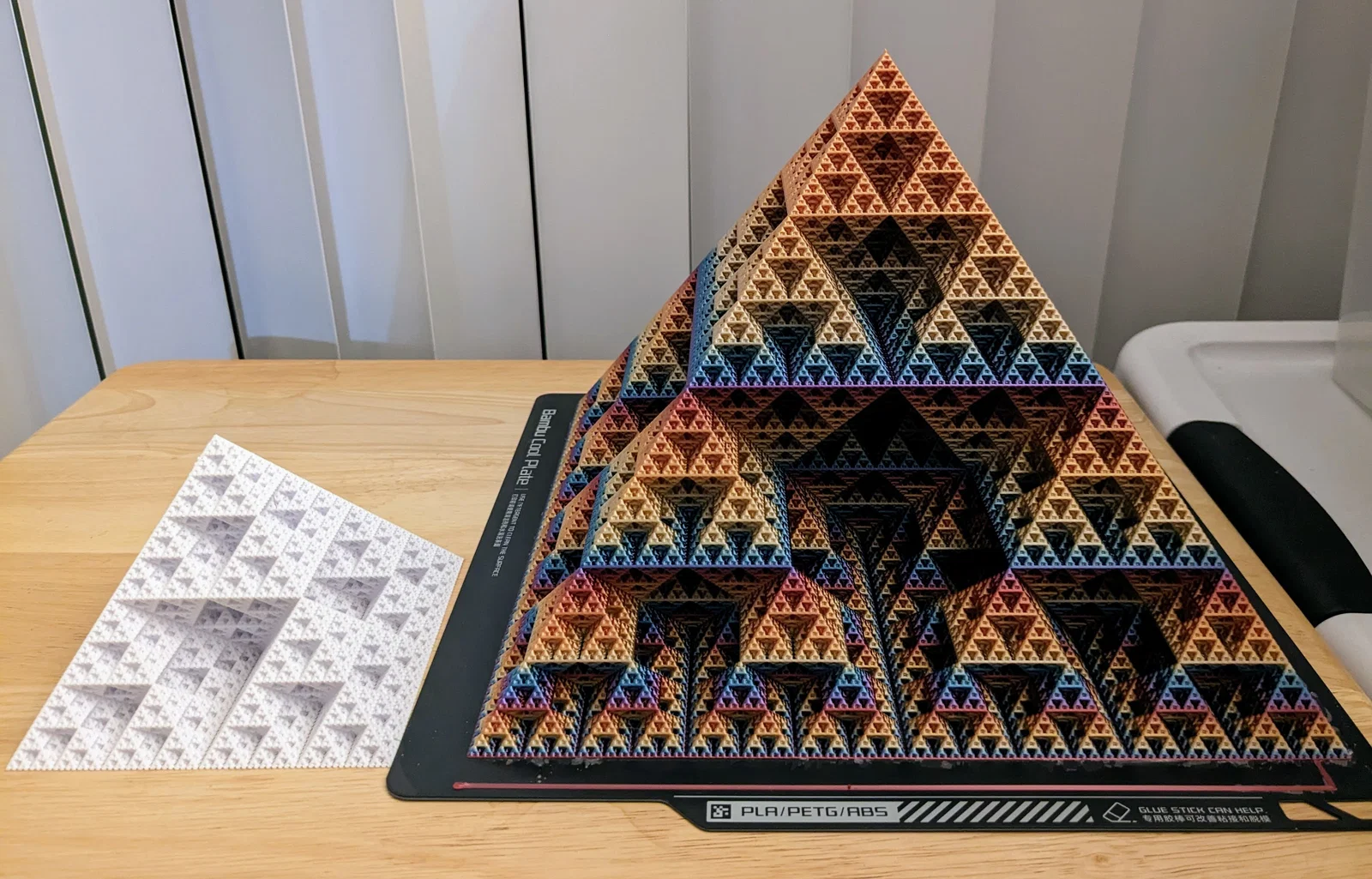

Kim tự tháp Fractal Sierpinski Level 7 (Vase Mode)

Sau khi thử slice một mẫu Level 7 Sierpinski fractal pyramid có sẵn mà không thành công, mình tự tạo lại bằng OpenSCAD. OpenSCAD mất gần cả ngày để generate một pyramid Level 6, nên mình cũng suýt bỏ cuộc cho tới khi phát hiện có tuỳ chọn experimental Fast CSG. Hoá ra fractal pyramid rất hợp với tuỳ chọn mới này và render nhanh hơn ít nhất 10 lần so với chế độ render tiêu chuẩn.

Ngoài file STL, mình có kèm thêm vài file project .3MF vì việc slice một vật thể phức tạp như vậy ở vase mode có thể rất khó để ra kết quả đúng.

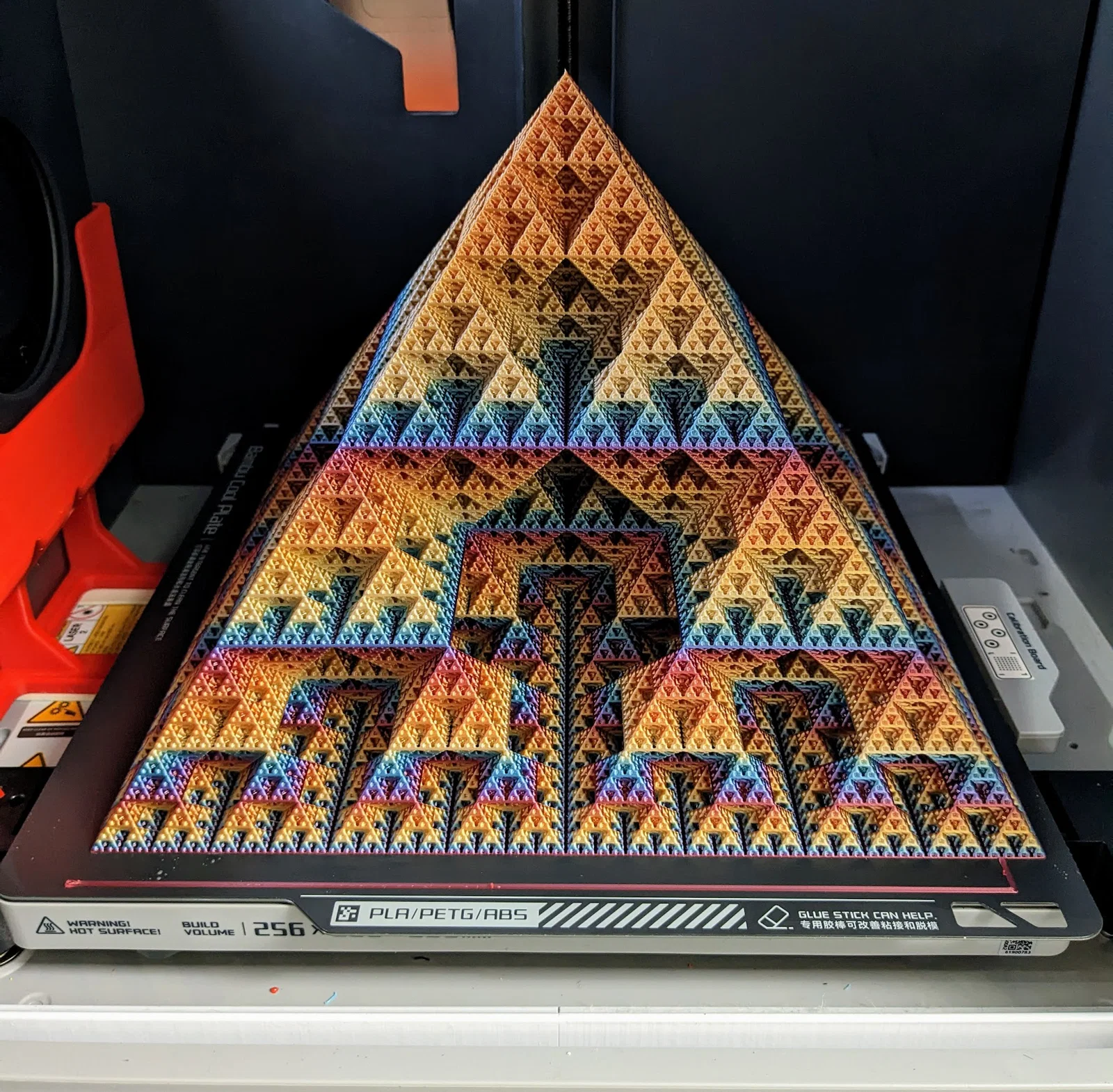

Có 2 file 3MF dành cho Bambu Studio, kích thước (gần như) chạm mức tối đa khổ bàn in của Bambu X1C/P1P. Một bản dùng layer height 0.2mm, sẽ mất 28 giờ để in và dùng khoảng 374g filament. Bản còn lại dùng layer 0.16mm, lớn hơn, sẽ mất 40 giờ và dùng khoảng 446g filament.

Mình cũng kèm một số file project cho PrusaSlicer. Có 2 file cho XL, là bản sao y các thiết lập dùng cho các bản in Bambu. Một project thứ ba đủ nhỏ để vừa trên i3.

Project thứ tư kèm thêm gcode là để dùng với nozzle 0.6 trên XL. Bản này gần như phủ kín toàn bộ bed của XL và sẽ mất hơn 3 ngày cùng 1.4kg filament!

Ngoài ra có một file Bambu Studio project với phần đế có rãnh (như hình cuối) cho bản in big_pyr_1_6_Bambu.3mf, được canh kích thước để vừa với bed của Bambu.

Mẹo Slicing

Việc slice thành công một mẫu vase mode phức tạp như vầy có thể rất “hên xui”. Sự khác biệt giữa cái này

và cái này

chỉ là chỉnh Extrusion Width lệch 0.02mm.

Cách mình thấy ổn định nhất để slice là scale model về đúng một chiều cao “chuẩn”, dựa trên layer height và số lượng cell.

Mỗi cell là một kim tự tháp nhỏ. Level 7 Sierpinski Pyramid này cao 128 cell vì Level 7 => 2^7 = 128. Để thể hiện rõ từng cell pyramid, bạn có lẽ nên dùng ít nhất 5 lớp (layers). Càng nhiều lớp thì mỗi cell càng nét. Để tính chiều cao model, chỉ cần lấy 128 x Layer Height x số lớp cho mỗi cell. Bản Bambu kích thước tối đa dùng:

128 x 0.16mm x 8 = 163.84mm chiều cao

Kích thước đó sẽ scale phần đáy vừa tới giới hạn bed của Bambu mà không chạm vào các vùng “reserved” cho dao cắt hoặc prime lines.

Bản nhỏ hơn một chút (in nhanh hơn 12 giờ) dùng line 0.2mm nên:

128 x 0.2mm x 6 = 153.6mm

Với các kích thước này, Extrusion Width/Line Width được đặt là 0.42mm. Với bản i3 dùng layer 0.14mm, mình cần đổi Extrusion Width xuống 0.4mm.

Arachne được dùng để generate wall. Slicer dự đoán thời gian in nhanh hơn một chút so với thuật toán classic, nhưng không rõ đó là tiết kiệm thời gian thực hay chỉ khác cách tính ước lượng.

Các thiết lập in khác cần chỉnh là 0 bottom layers và đặt layer height cho lớp đầu tiên giống hệt các lớp còn lại. Một số slicer có thể tự bù khi các thông số đó khác nhau, nhưng mình muốn giữ phần tính toán đơn giản và giảm số biến ảnh hưởng tới việc slice thành công, vì slice một model phức tạp như vầy tốn rất nhiều thời gian.
