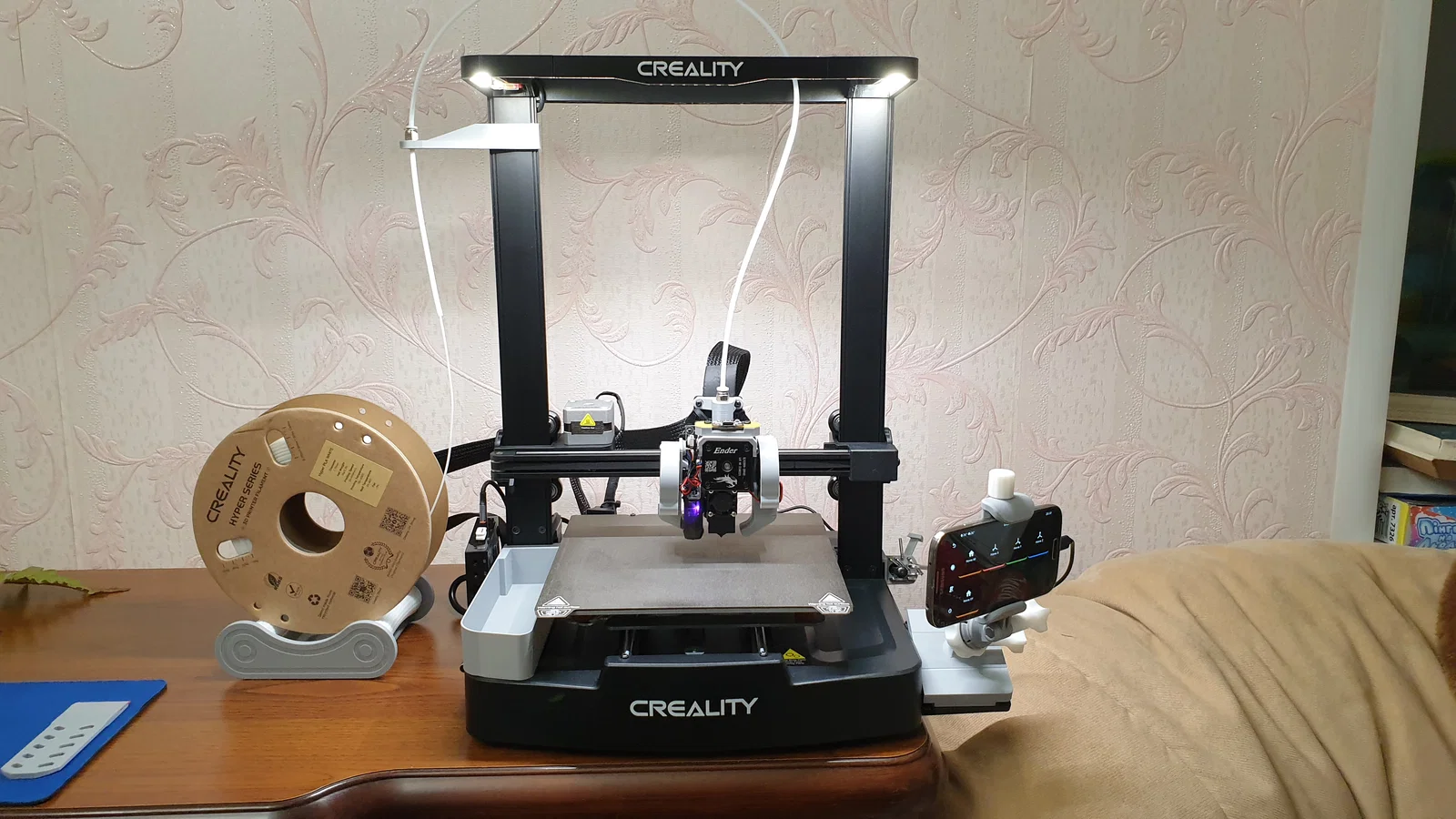

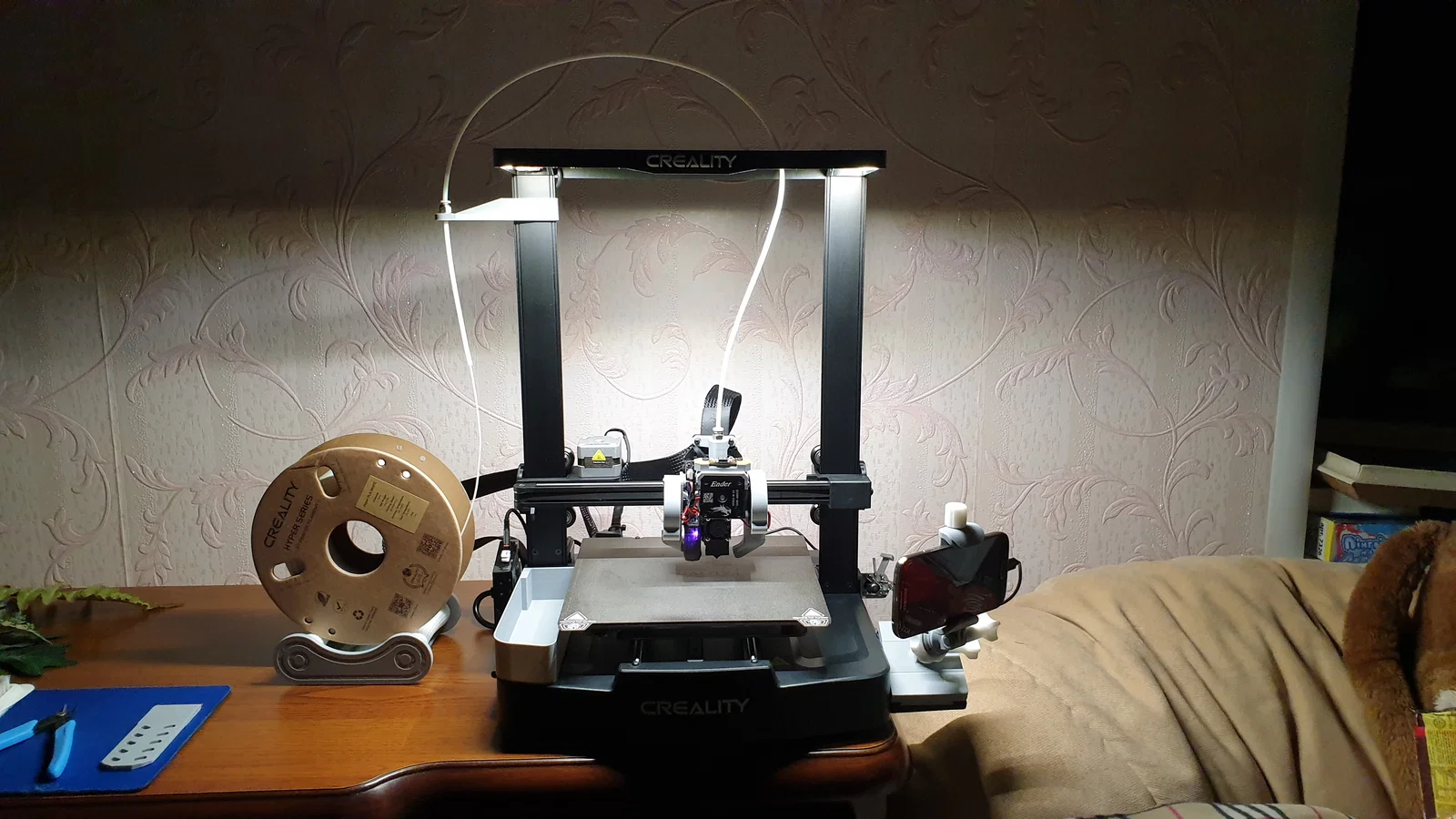

Thanh đèn LED cho Ender 3 V3 KE - bản SE

Trước tiên xin cảm ơn thật nhiều tác giả của mẫu gốc!

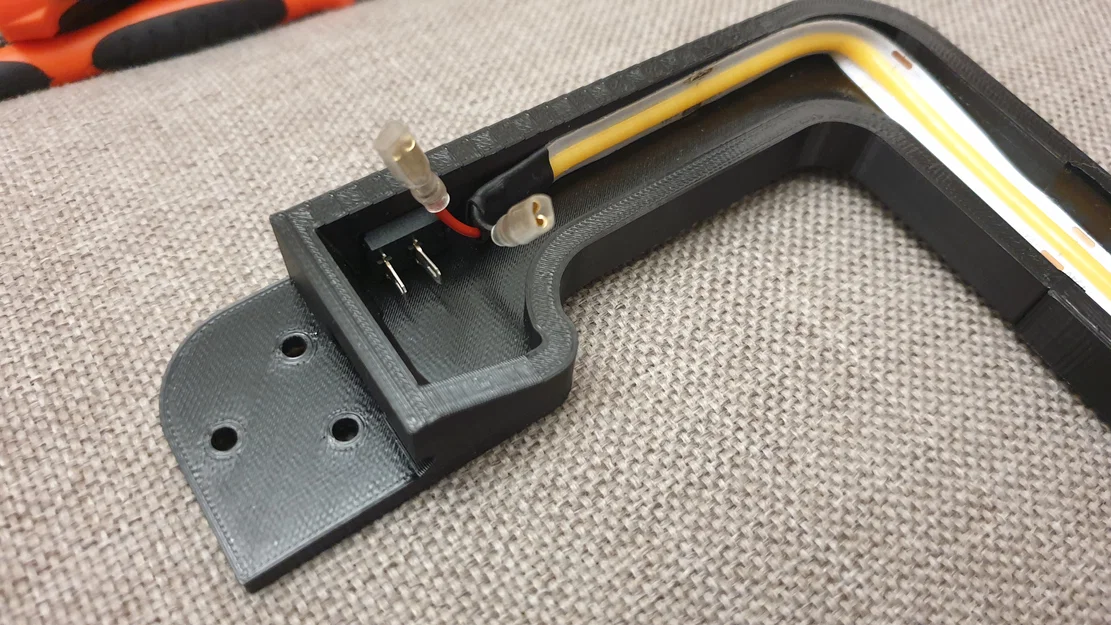

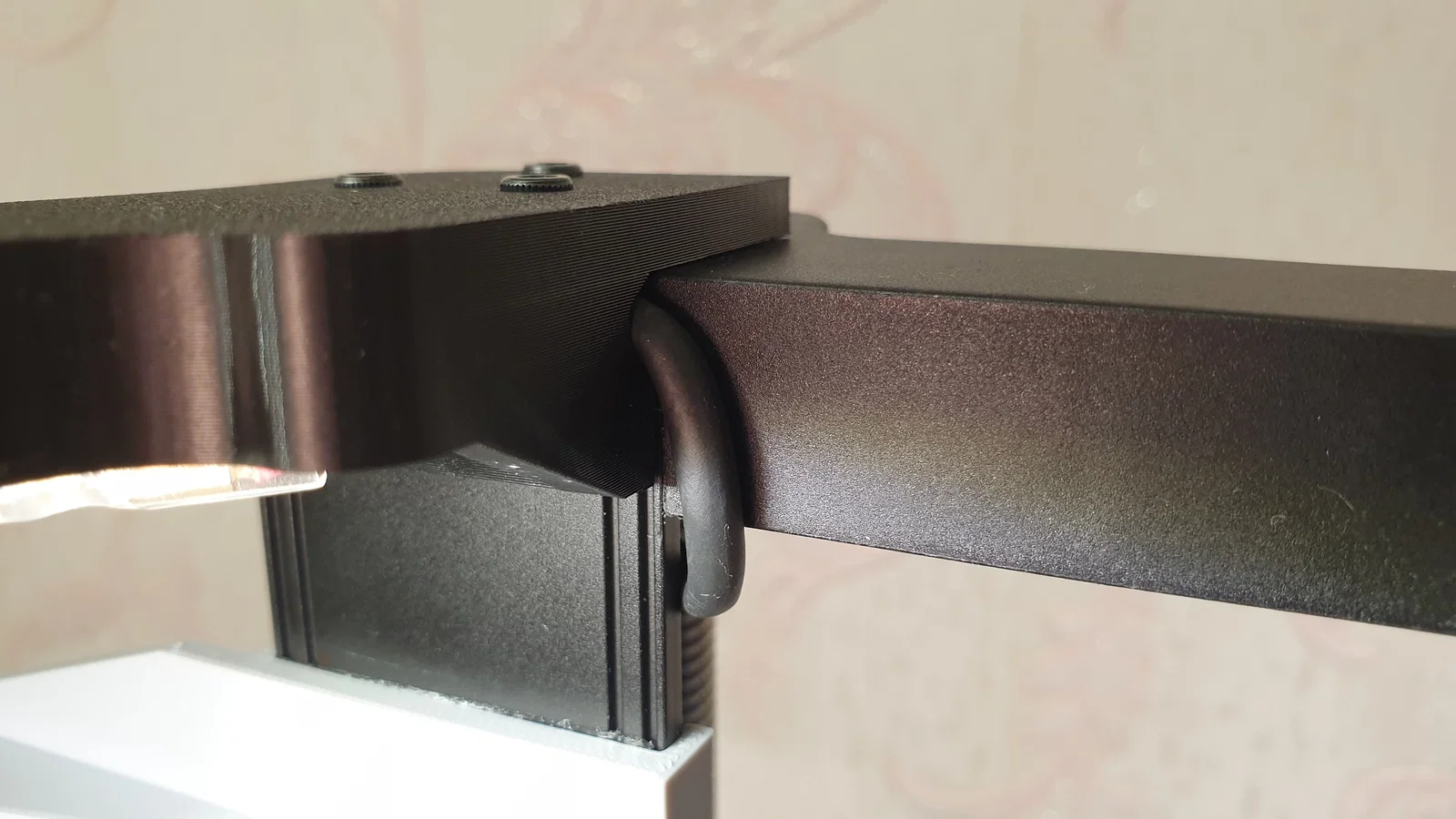

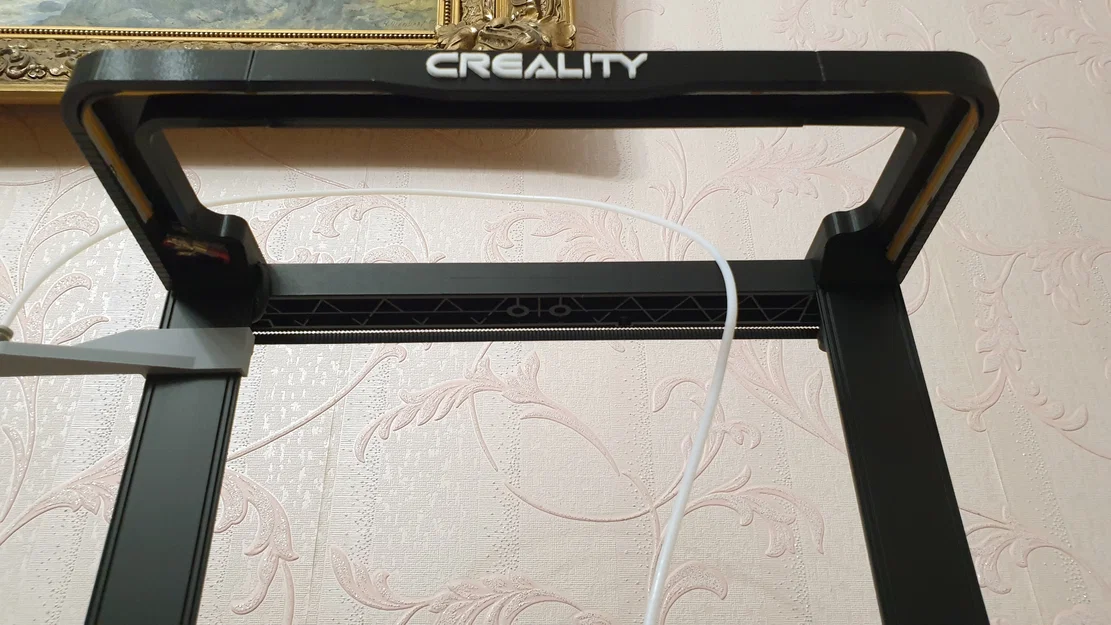

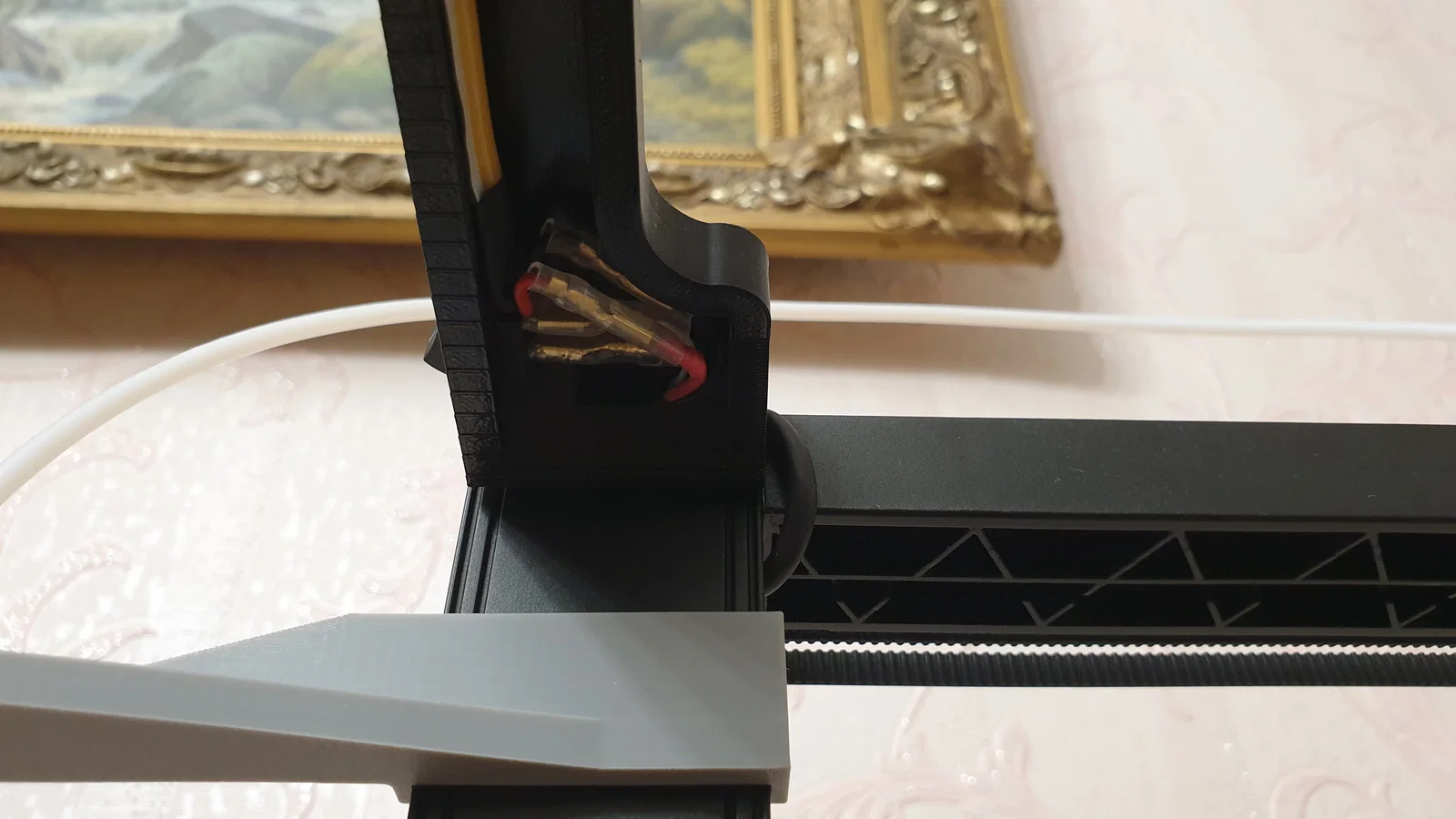

Mình đã chỉnh lại mẫu light bar gốc cho đúng kích thước khung của bản SE, vì phần giữa ngắn hơn bản KE 3.5 mm. Mình cũng làm thêm lỗ luồn dây để khỏi phải khoan nắp nhựa khi đi dây. Đồng thời mình nới rộng lỗ cho công tắc KCD11.

Mình làm 2 phiên bản:

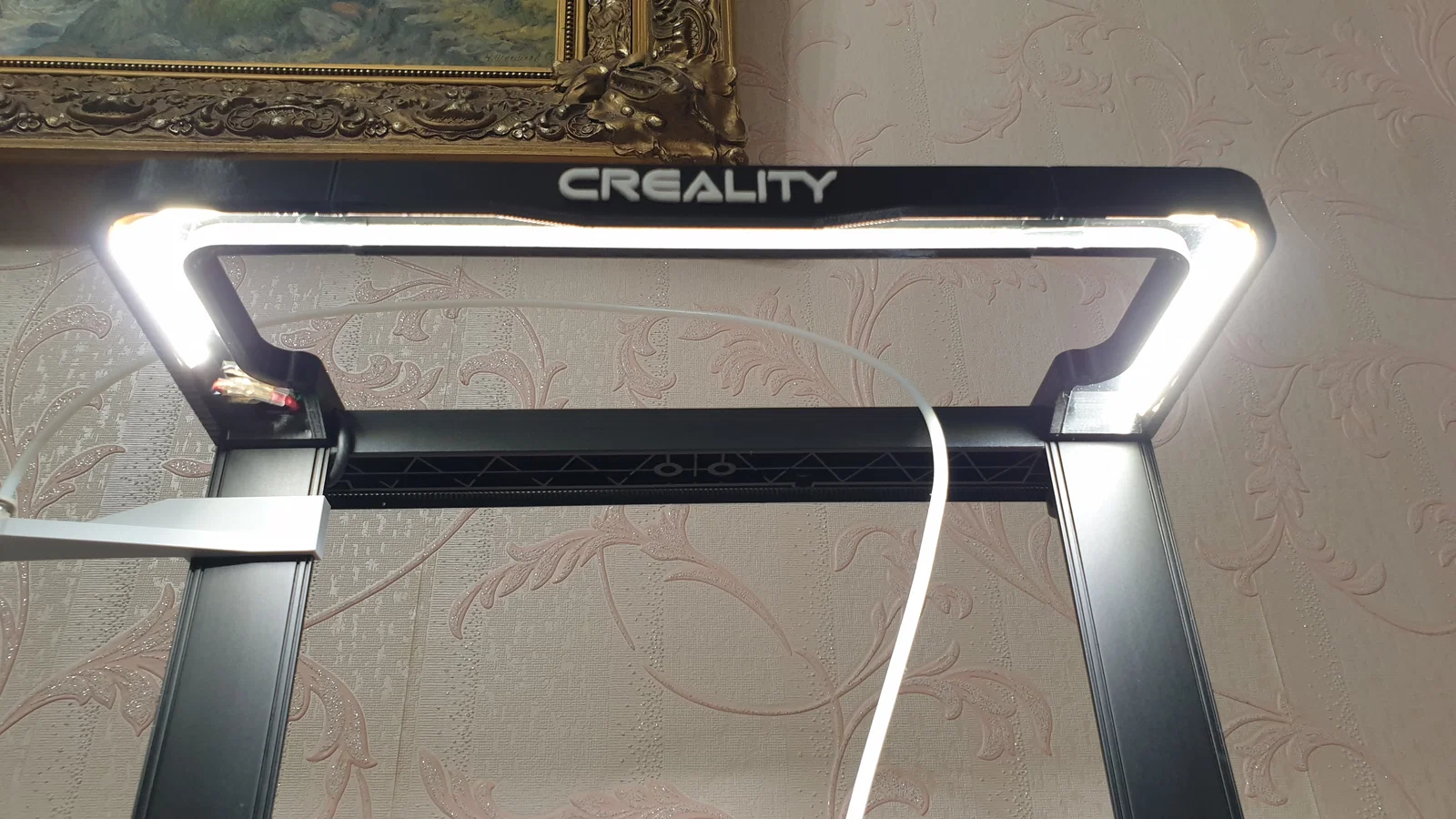

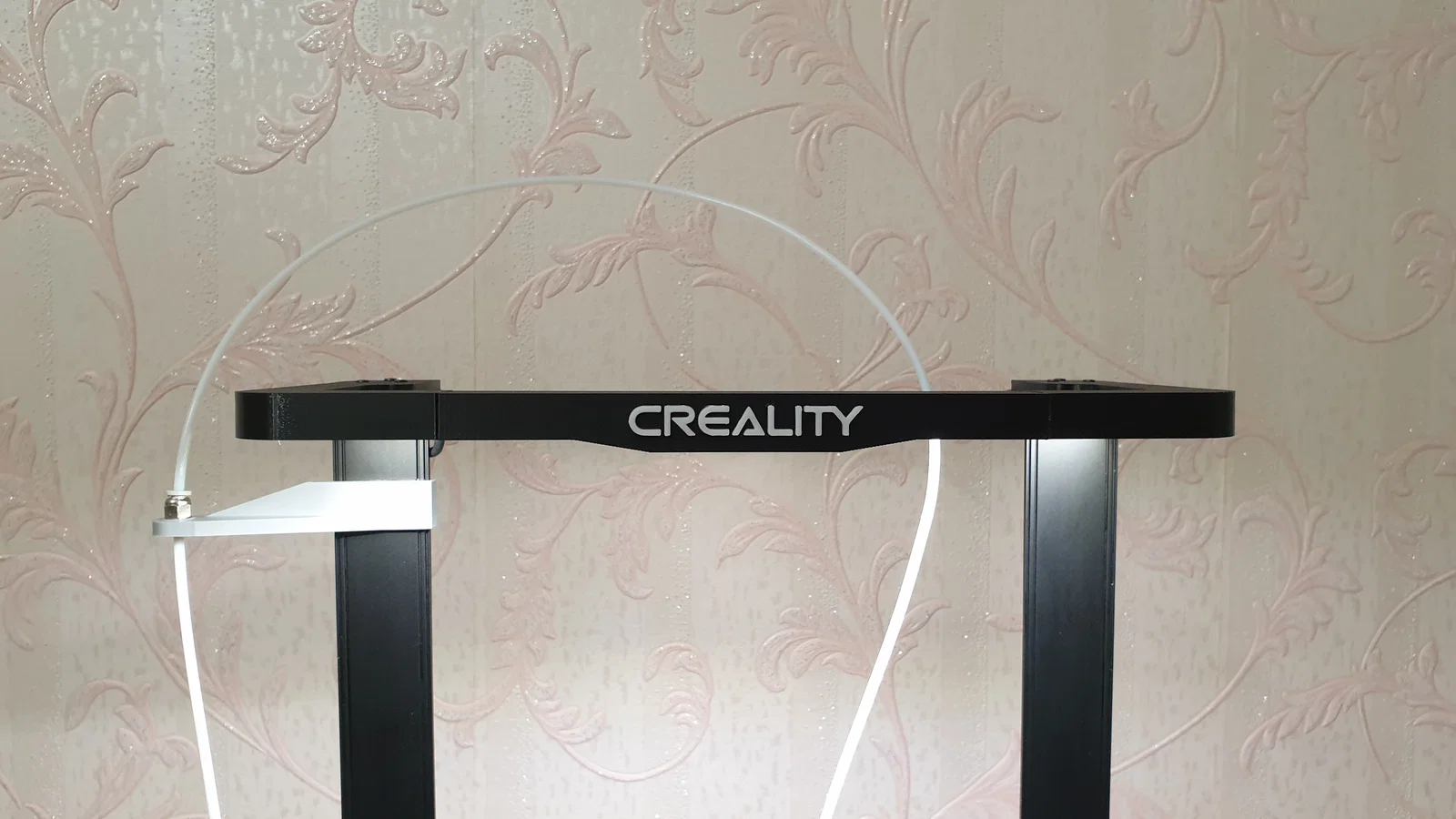

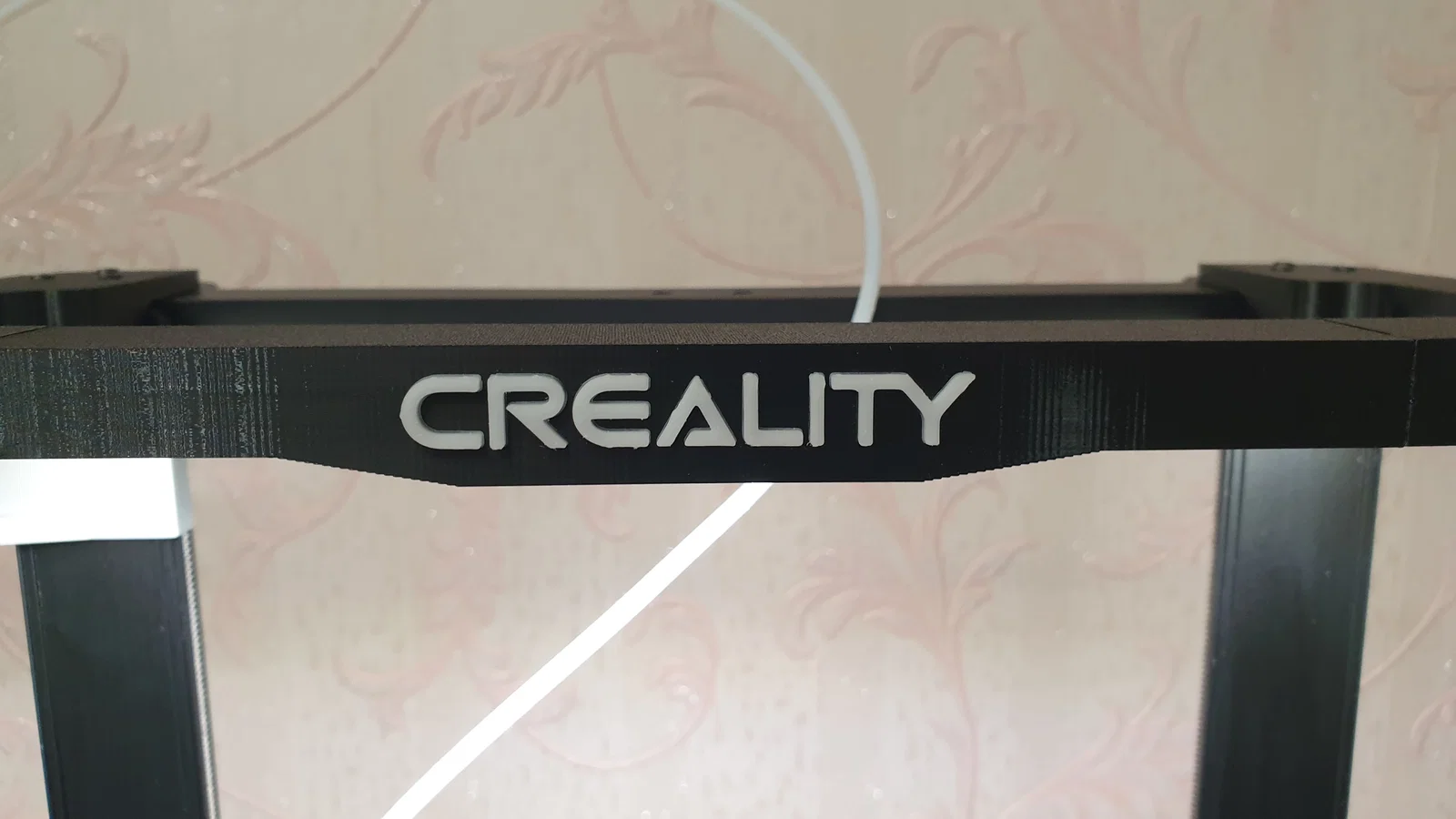

1. Có logo như bản gốc

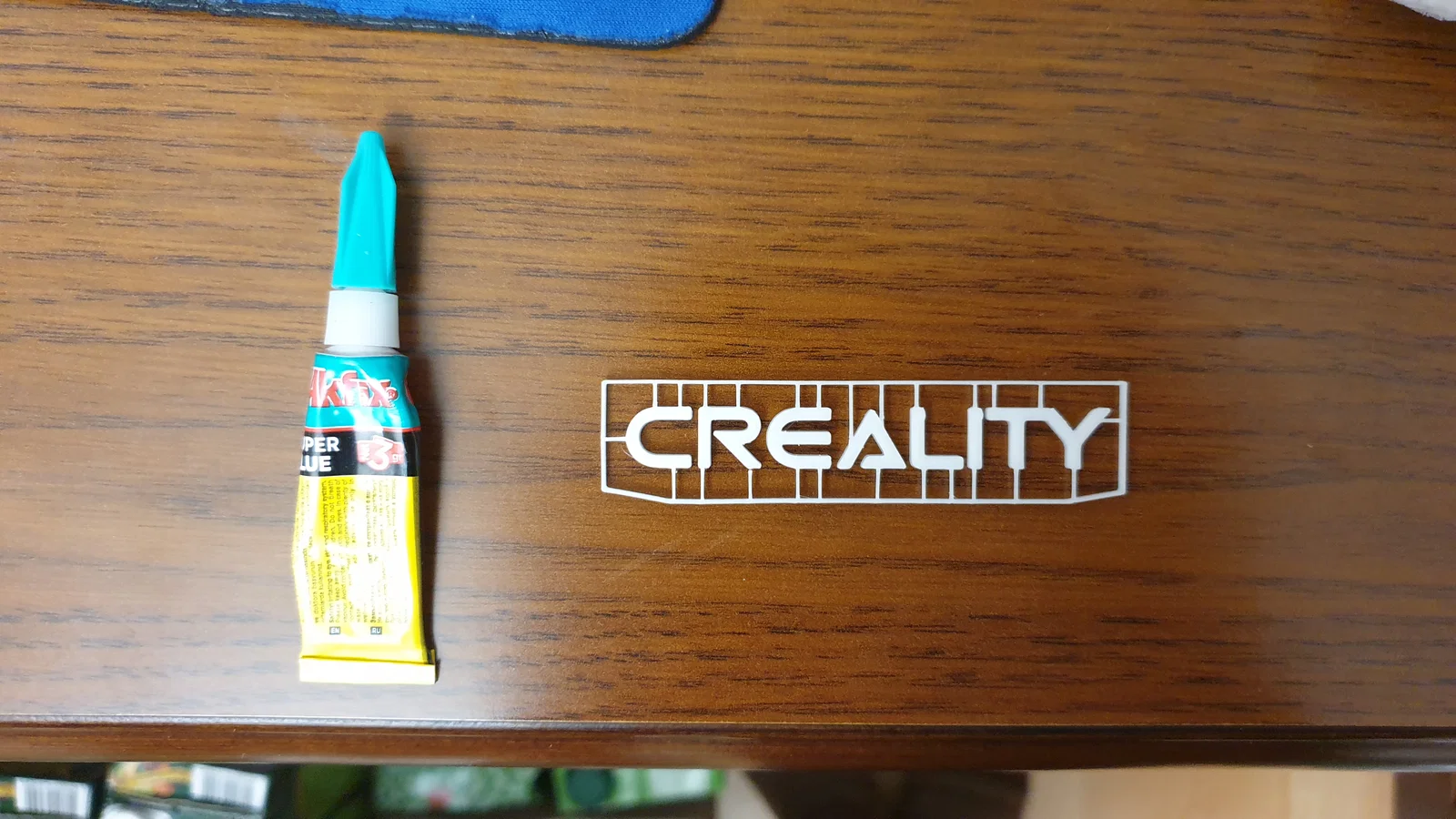

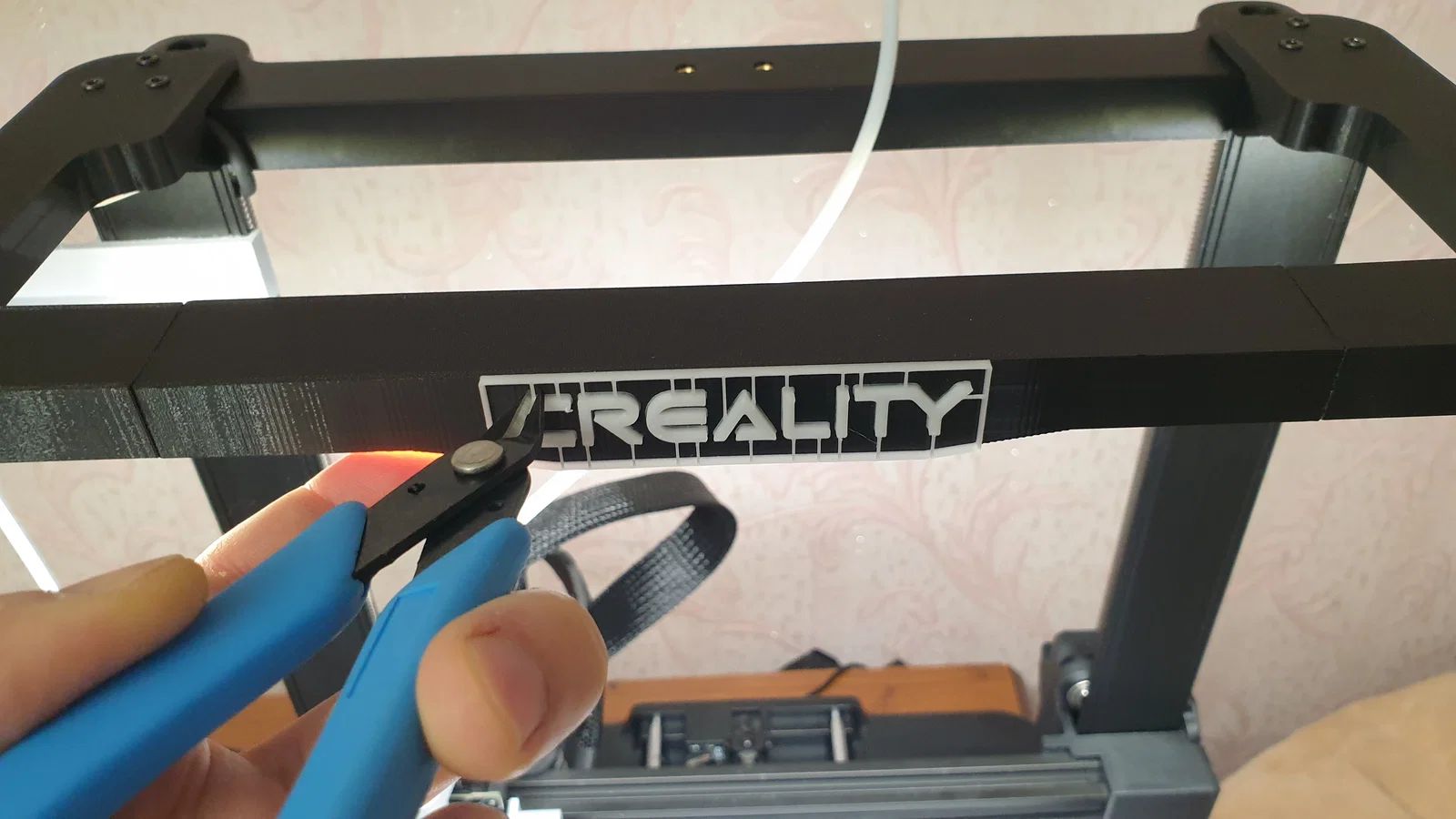

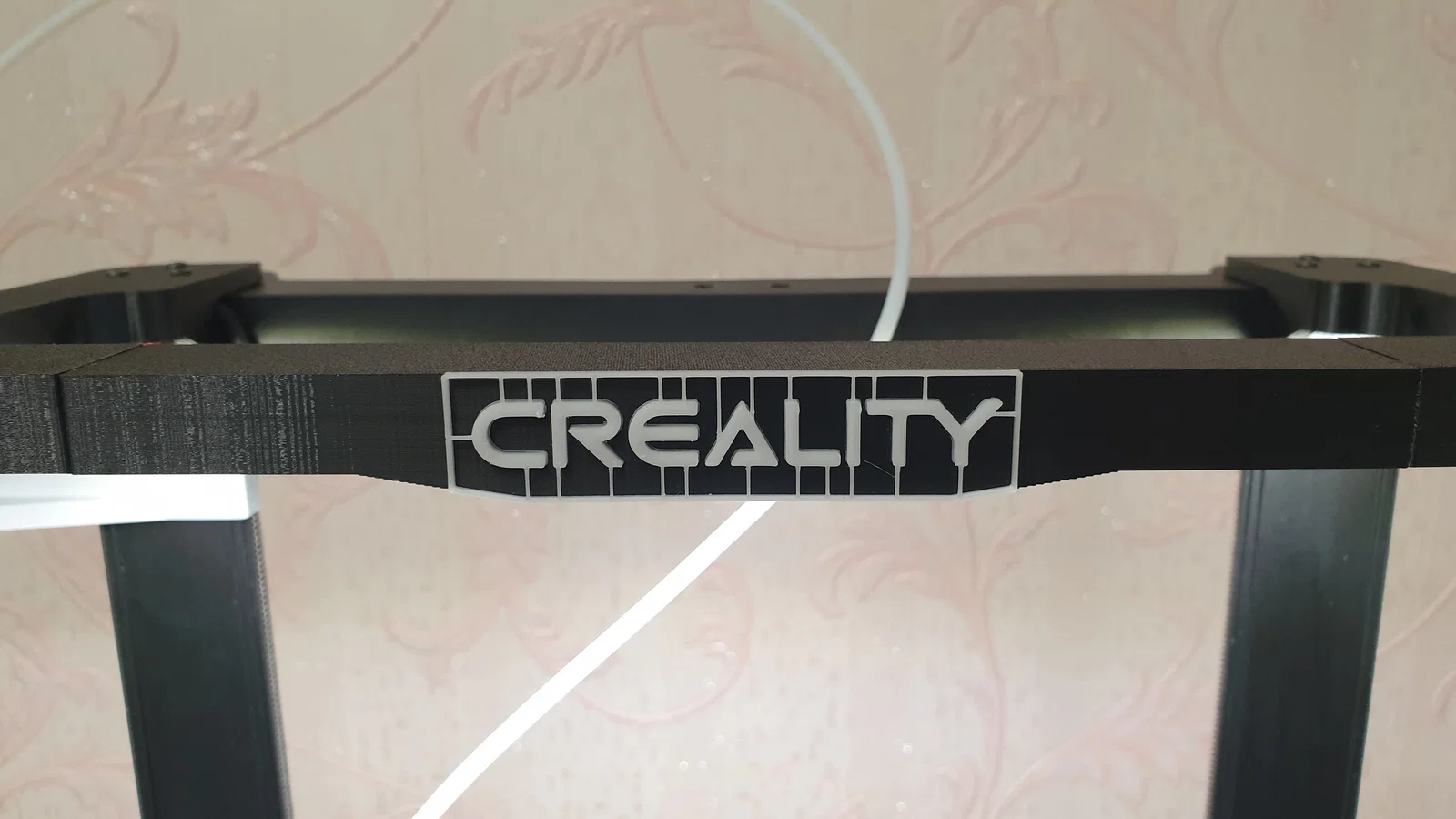

2. Không có logo + kèm một cái frame rời để bạn in riêng, canh logo cho ngay rồi dán stencil, sau đó dùng dao hoặc kềm cắt dây/nhựa để tháo frame ra.
Vì ở bản gốc sẽ cần dùng supports, làm xấu bề mặt. Ngoài ra bạn cũng có thể in logo màu khác.

Dải LED có thể nóng tới 50–55°C, nên tốt nhất in bằng filament PETG

Về dải LED, relay và cách đấu nối

Dải LED được điều khiển bằng relay thông qua: Home Assistant, giọng nói qua Google Assistant, bằng công tắc KCD11, và cả qua klipper. Ngoài ra, sau khi in xong thì LED tự bật (cấu hình bằng automation của Home Assistant). Công tắc trên light bar hoạt động theo kiểu logic, tức là không có trạng thái cố định; có thể bật/tắt bằng giọng nói, hoặc tắt bằng công tắc rồi bật lại bằng giọng nói (và ngược lại).

Danh sách linh kiện sử dụng:

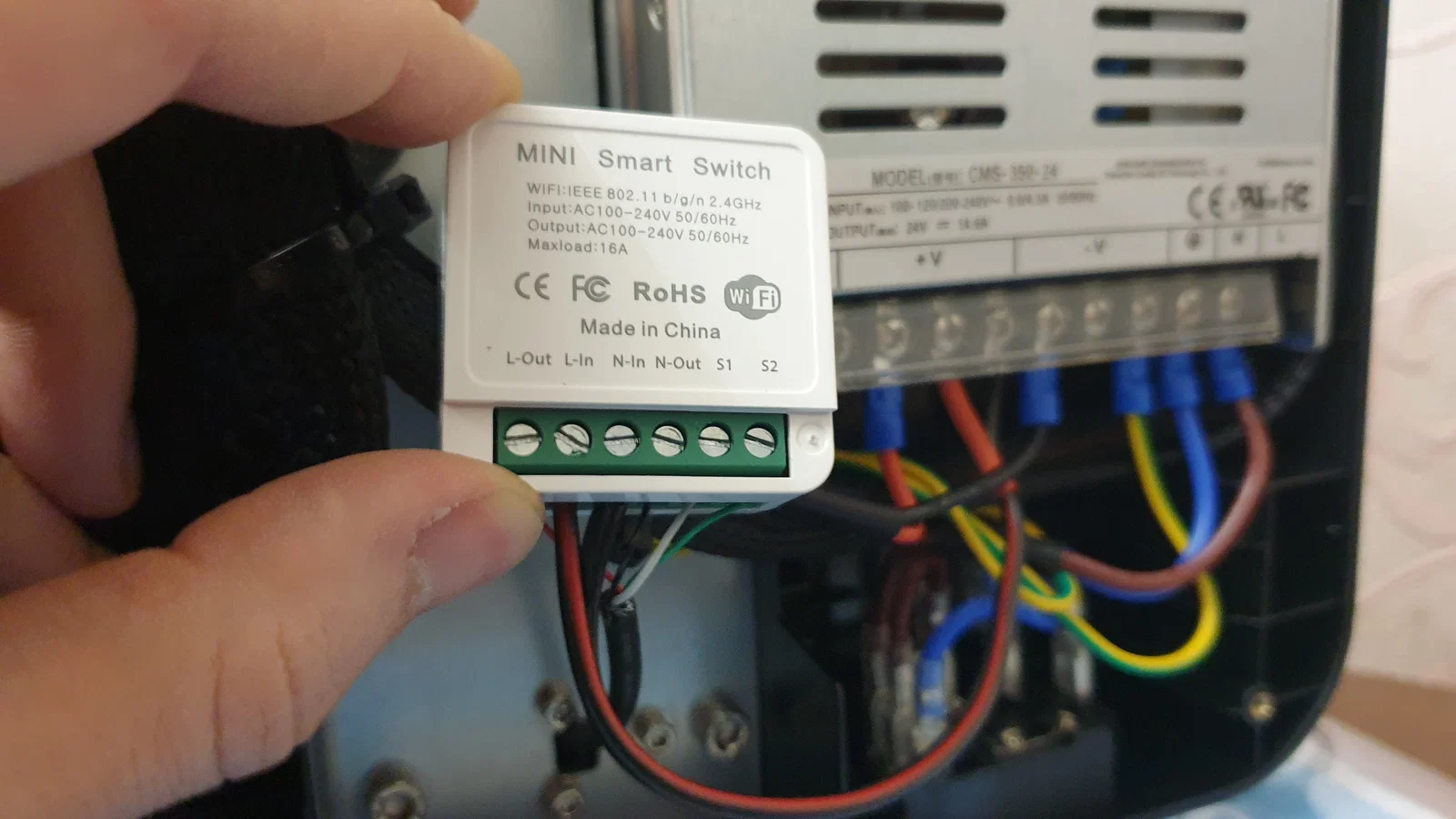

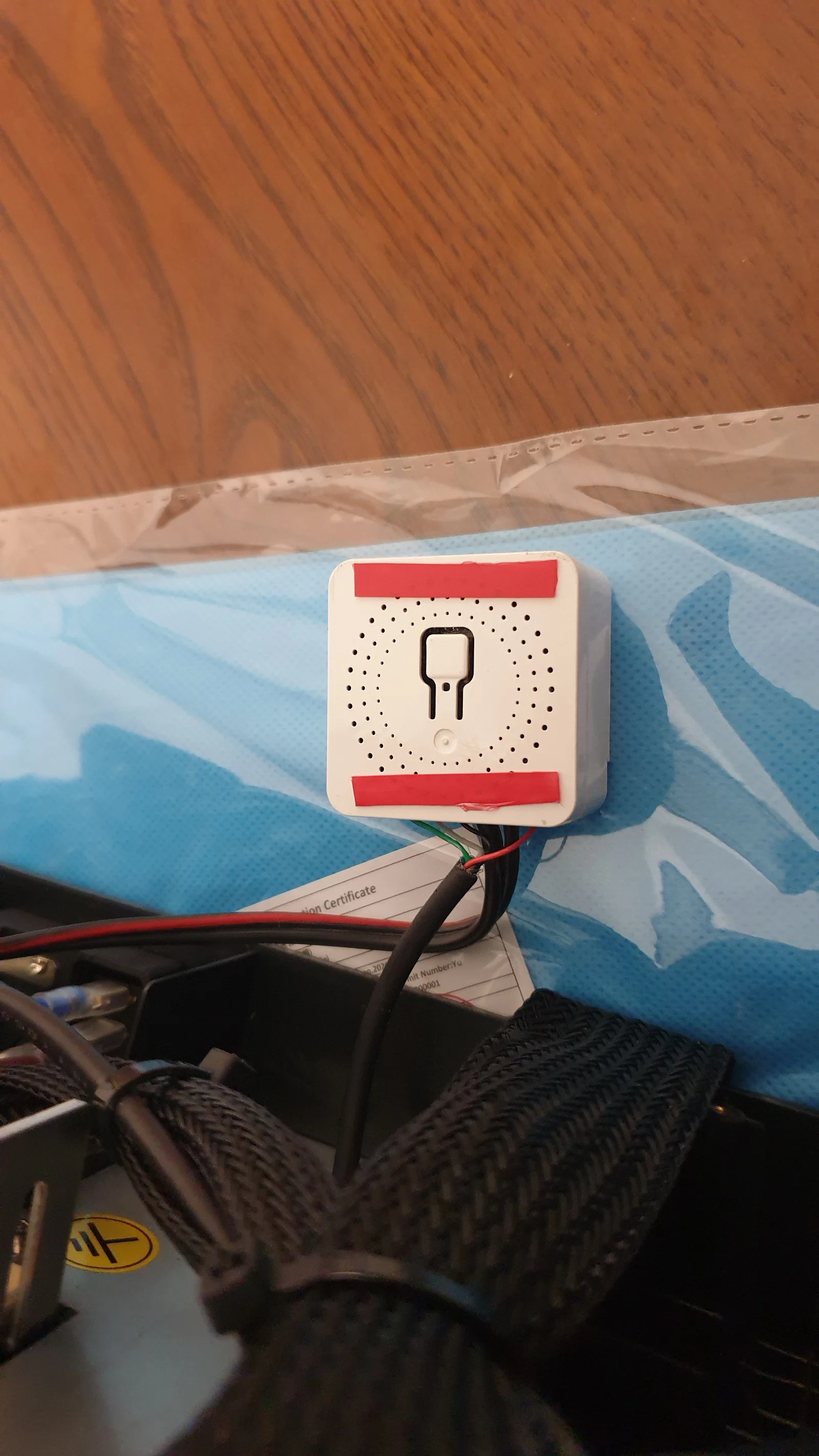

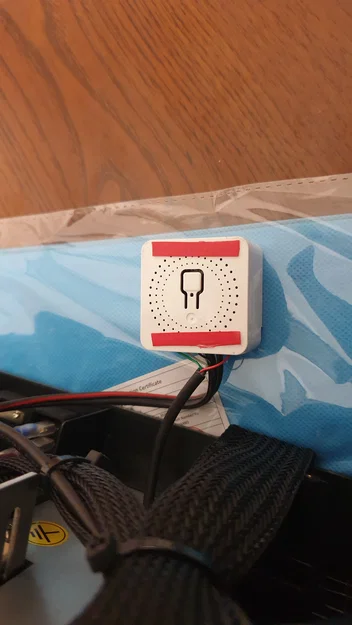

1. Relay tiếp điểm ướt Mini Smart Graffiti Switch từ aliexpress - bản wifi (mình mua ở mục 3 in 1 section, relay này khoảng 2$).
   Mô tả ghi dùng cho 220V AC, nhưng chạy được ngon với nguồn DC 12/24V.
   Mình có flash thêm firmware từ OpenBK để điều khiển local qua Home Assistant, nhưng không bắt buộc.

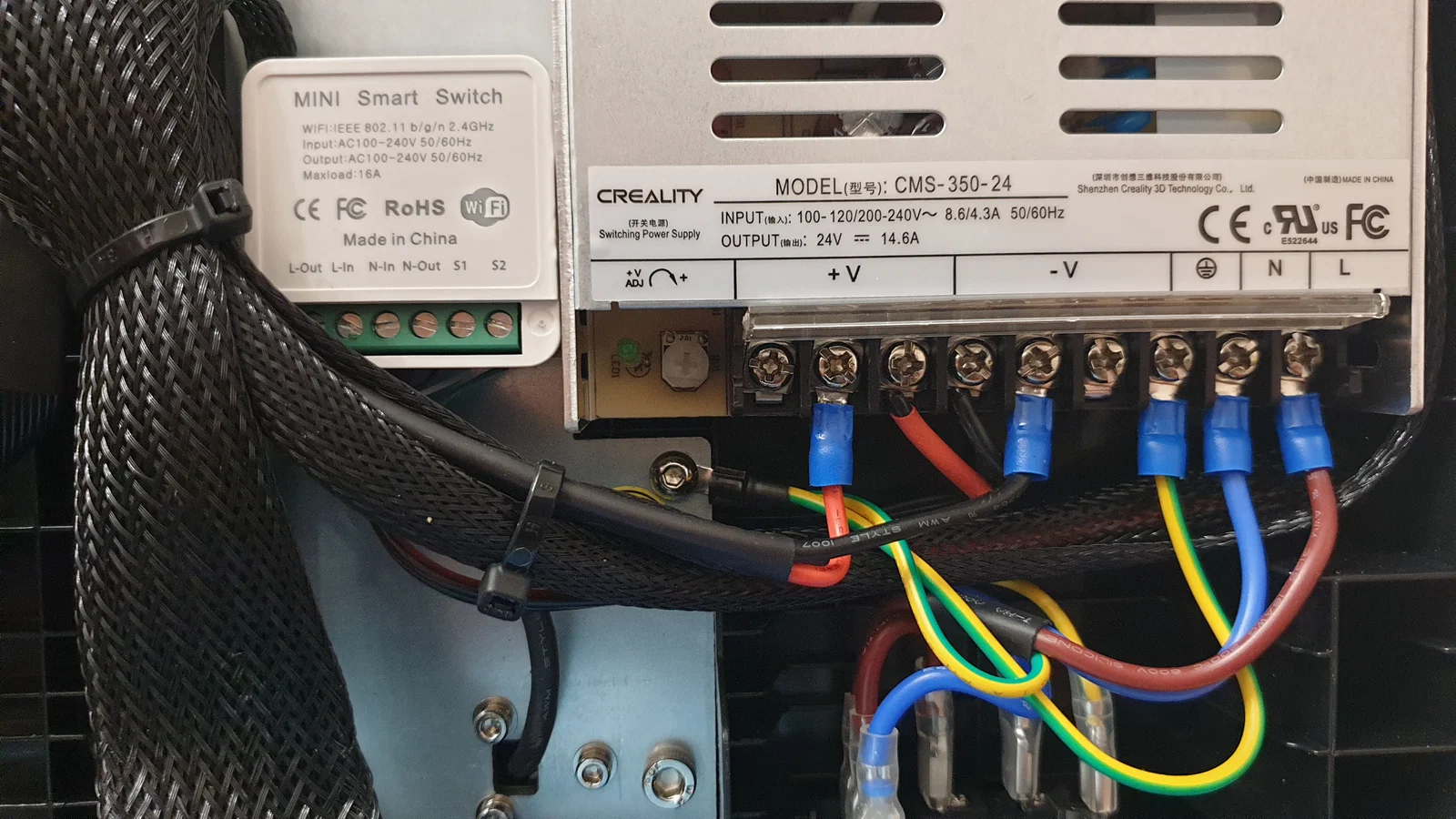

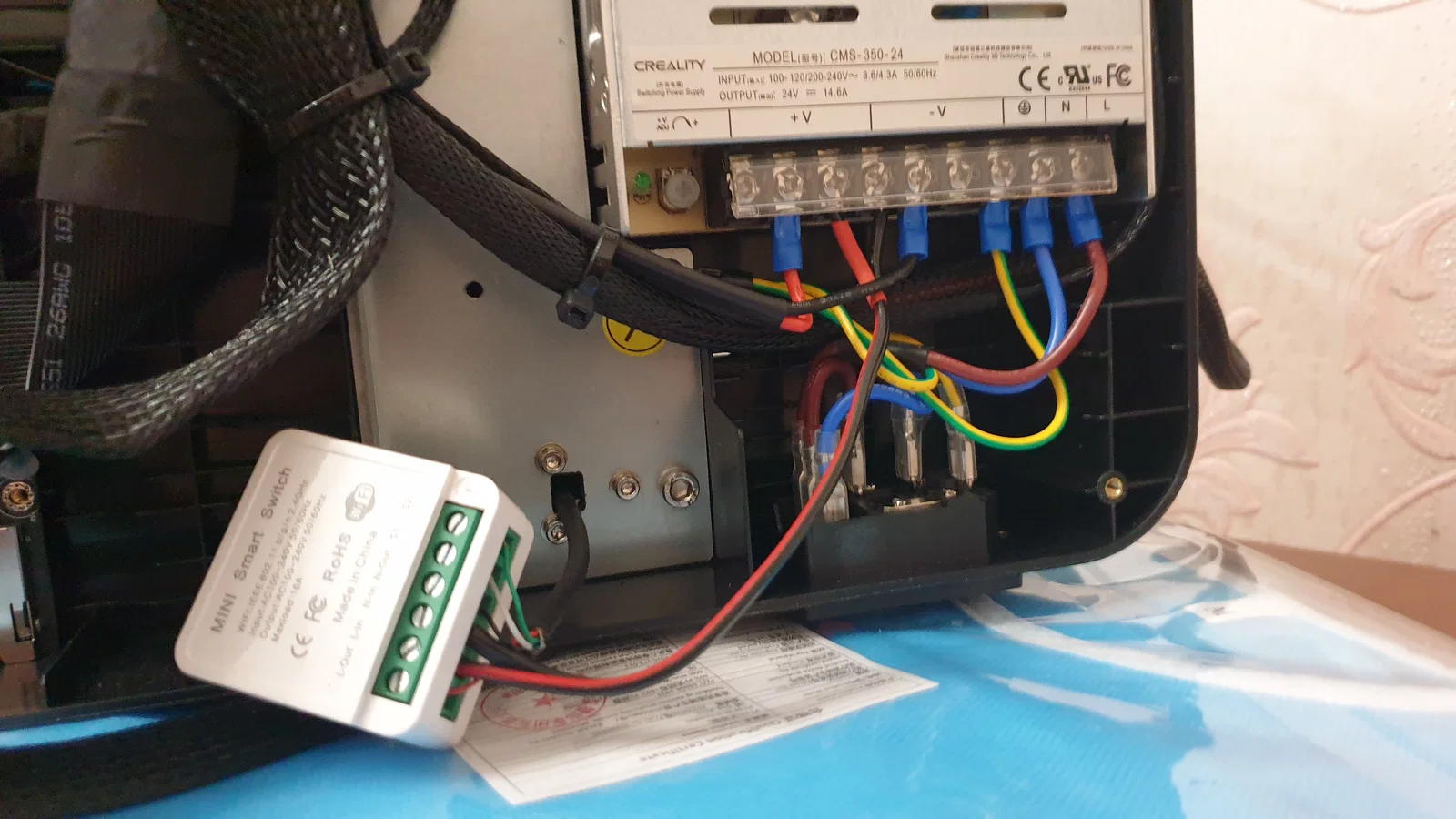

   Relay được đấu vào PSU của máy in theo sơ đồ:

   PSU +V (24v) vào L-in relay
   PSU -V (GND) vào N-in relay

   Relay L-out ra LED stip +24v
   Relay N-out ra LED stip GND
   Relay S1 & S2 ra KCD11 - không quan trọng thứ tự

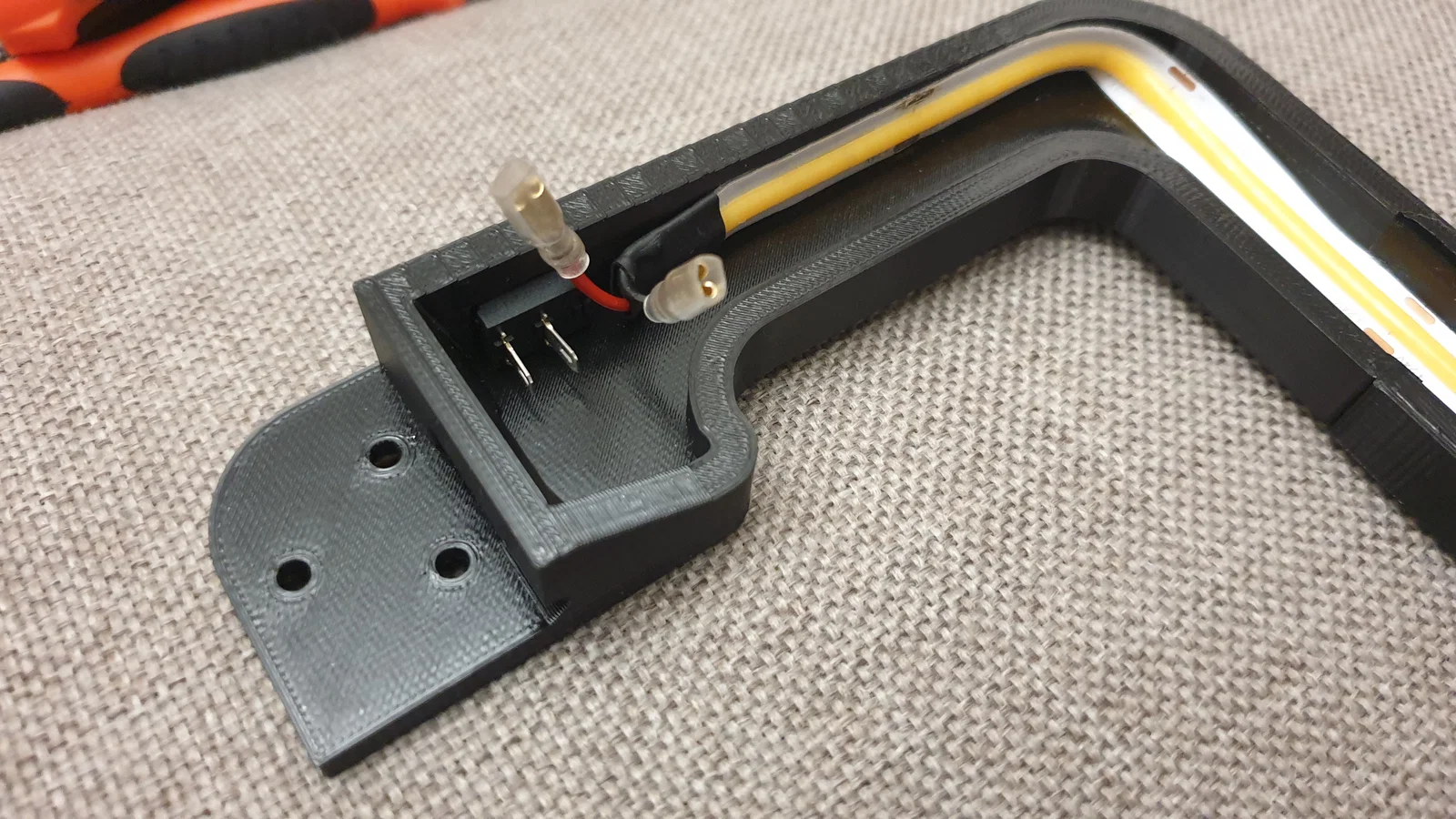

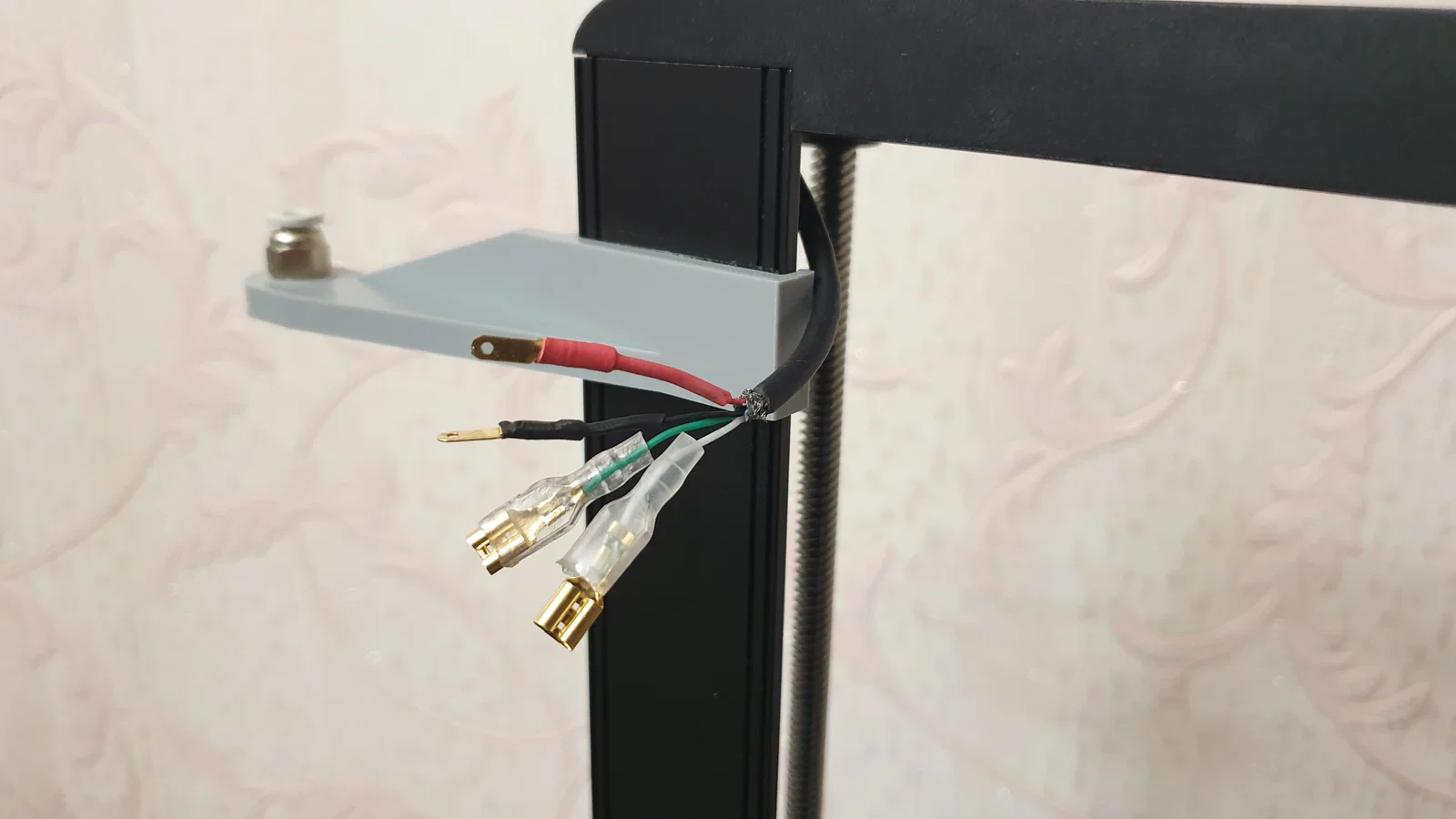

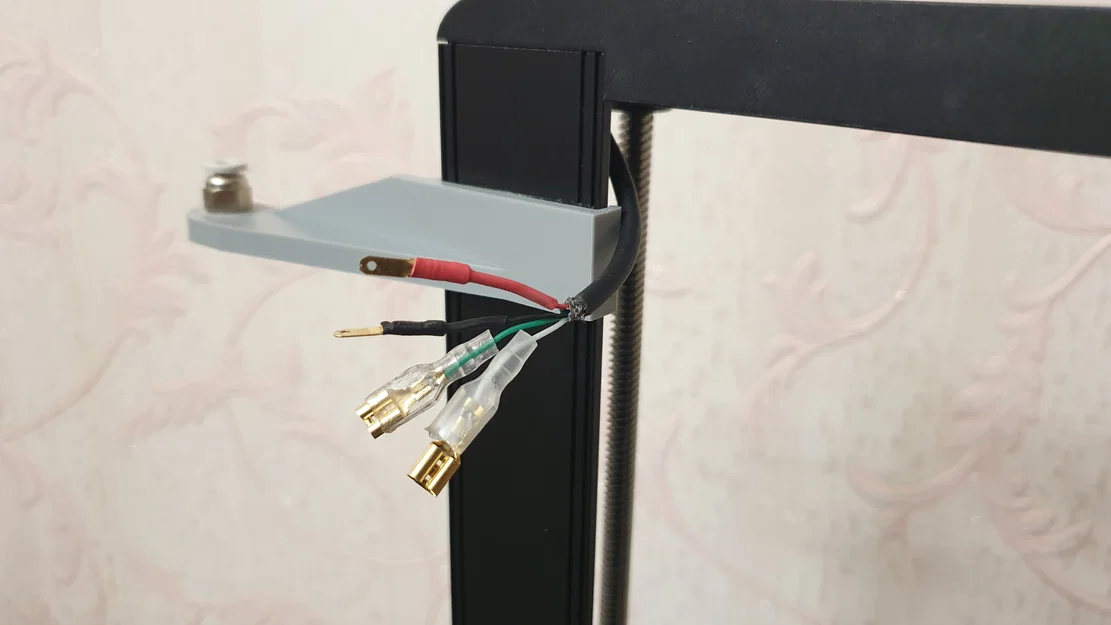

   Mình dùng một sợi cáp USB cũ, cắt bỏ đầu connector, bên trong có đúng 4 sợi: 2 sợi cấp nguồn cho LED strip và 2 sợi cho công tắc.

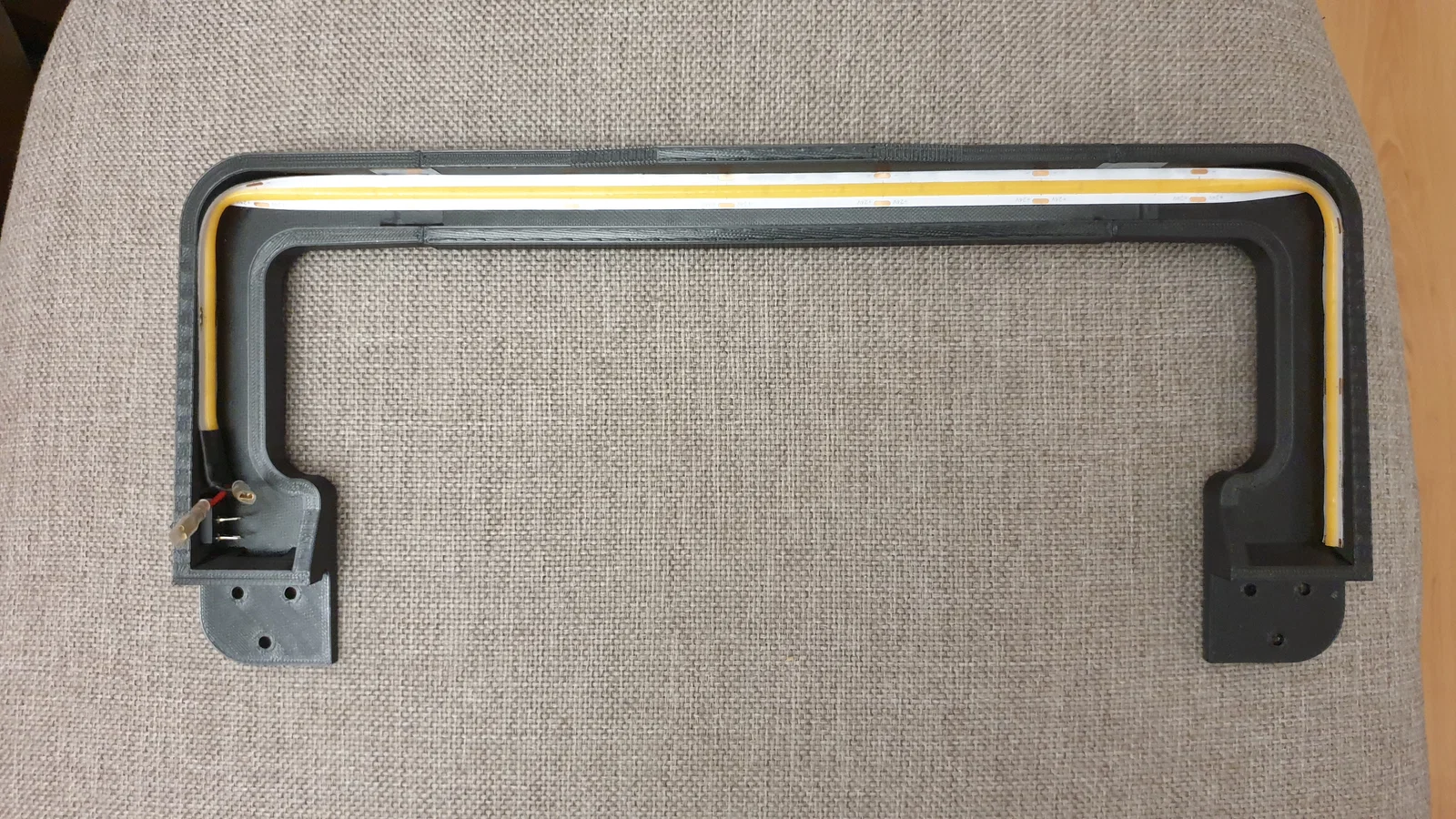

2. LED Strip Light từ aliexpress - 24v 528 leds, 0.5 m 4000K

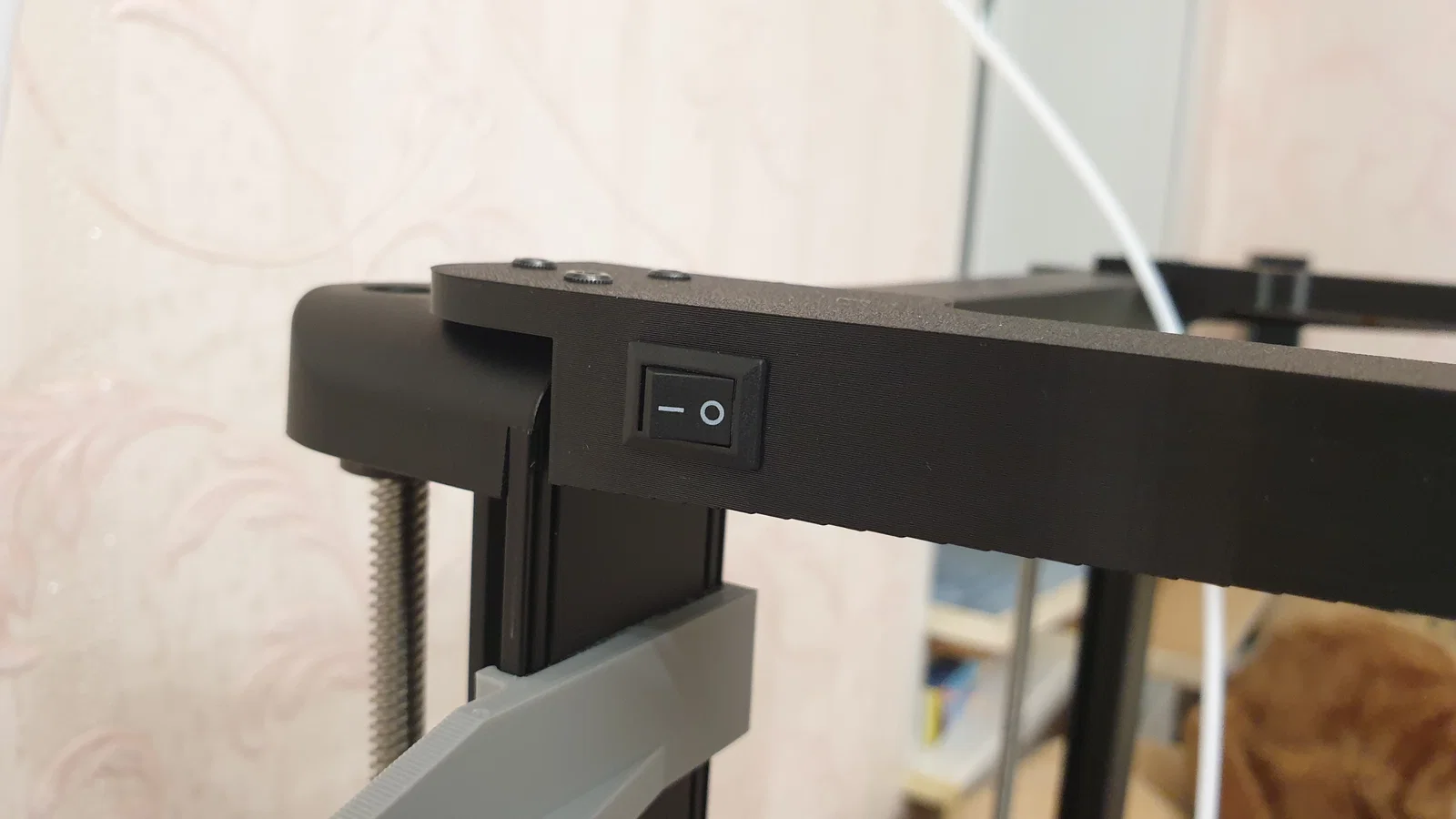

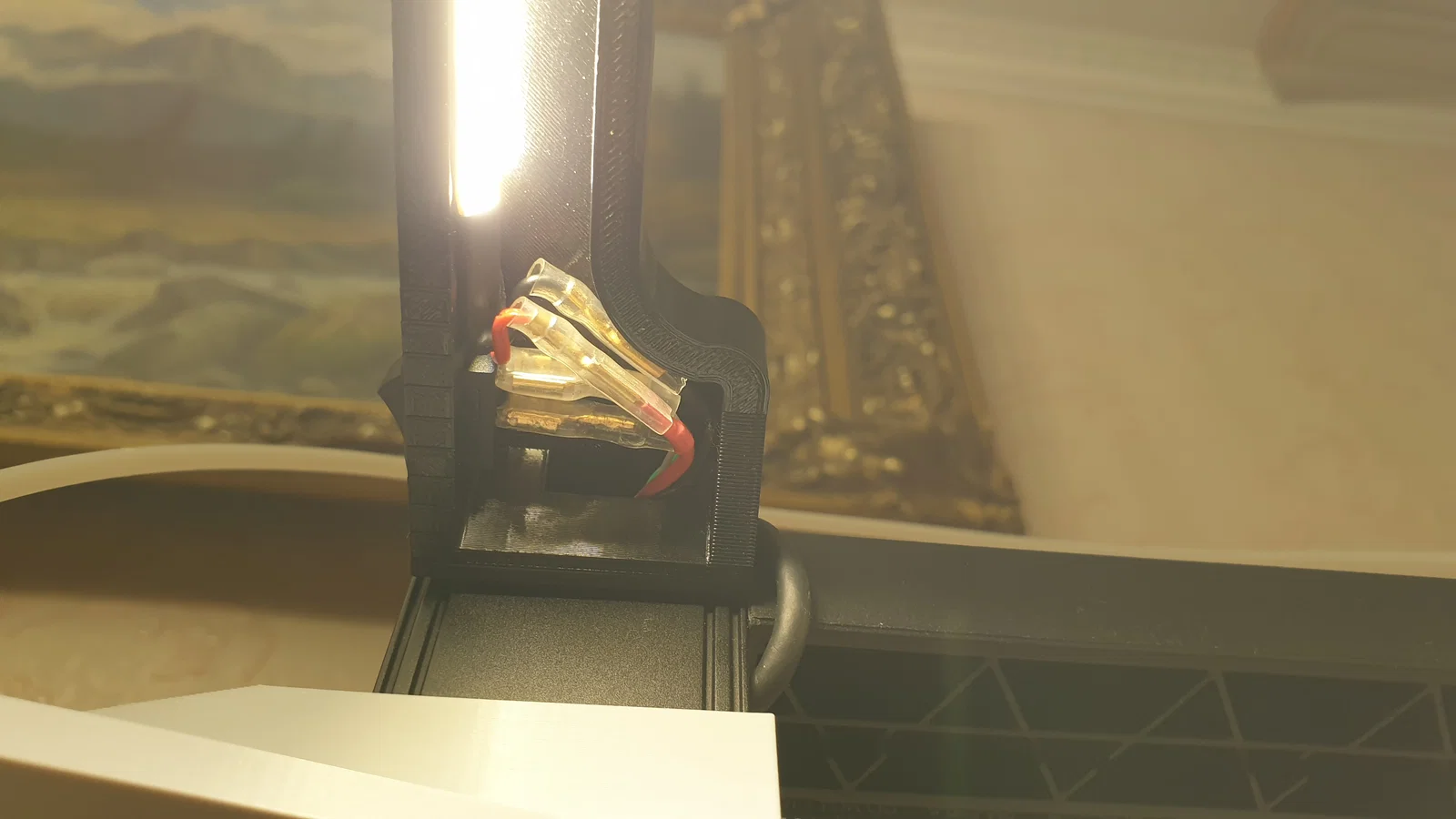

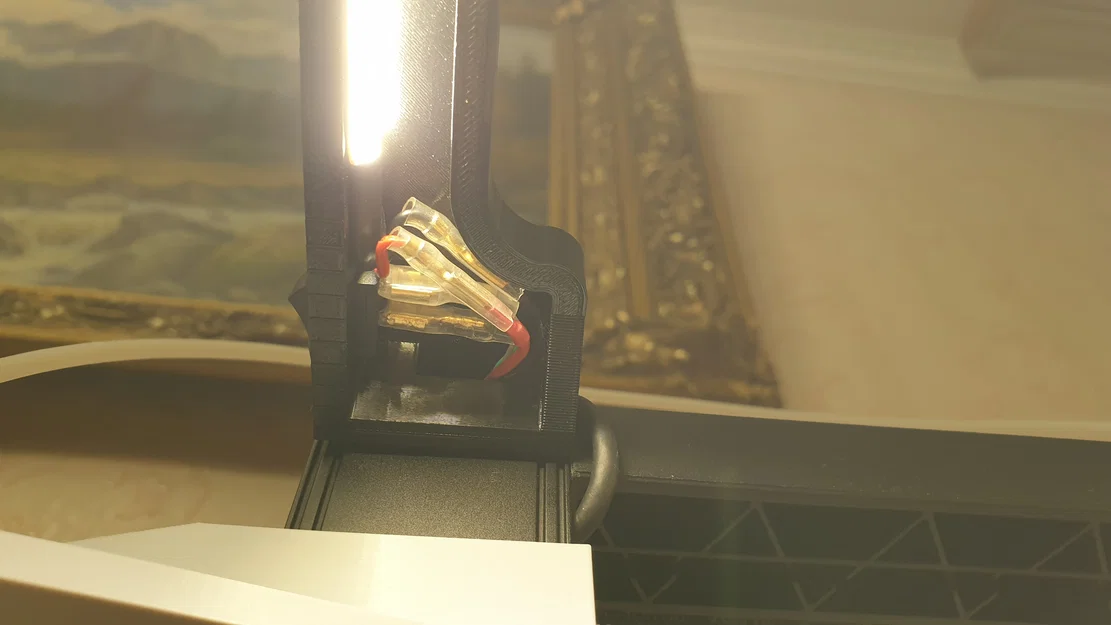

3. Công tắc KCD11 từ aliexpress - 2 pin

4. Wire terminals từ aliexpress - cũng mua từ 3 in 1 section (giá 2$)

5. Keo acrylic để dán 2 bên và phần giữa, kèm thêm một ít băng keo 2 mặt
