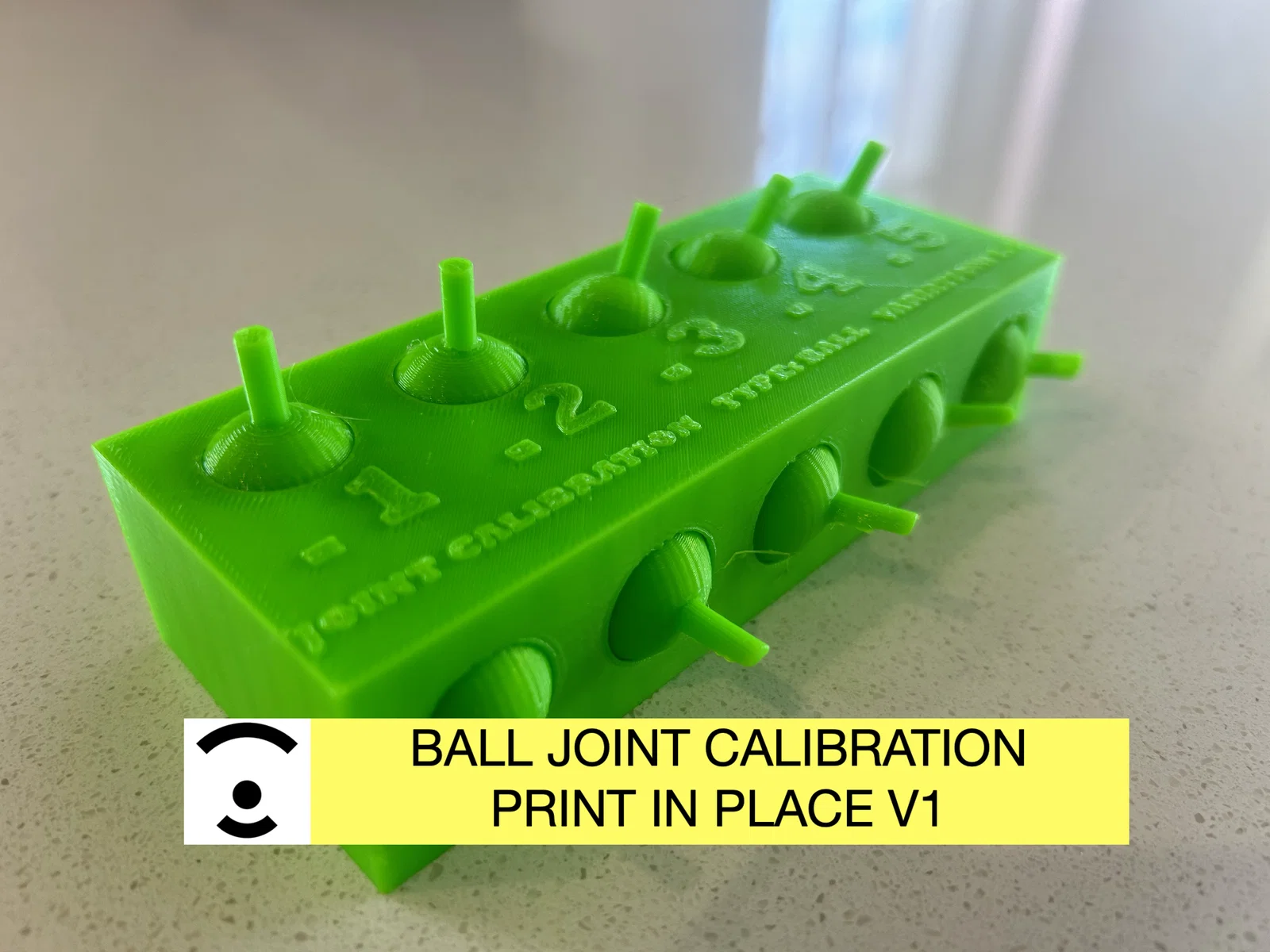

Mô hình hiệu chuẩn khớp cầu 3D (Ball Joint Calibration) - Print in Place

Mô hình kiểm tra và hiệu chuẩn khớp cầu (Ball Joint Calibration) cho in 3D

Khi bạn bắt đầu thiết kế hoặc in các mô hình có khớp nối chuyển động trực tiếp (print-in-place), việc xác định được khoảng hở (tolerance) tối ưu là cực kỳ quan trọng. Mô hình "Ball Joint Calibration" này được tạo ra để giúp bạn giải quyết bài toán đó một cách đơn giản và hiệu quả nhất. Thay vì phải thử sai trên những mô hình phức tạp gây tốn kém vật liệu, bạn chỉ cần in mẫu thử nghiệm nhỏ gọn này để kiểm tra xem máy in của mình xử lý các khe hở giữa các khớp nối như thế nào.

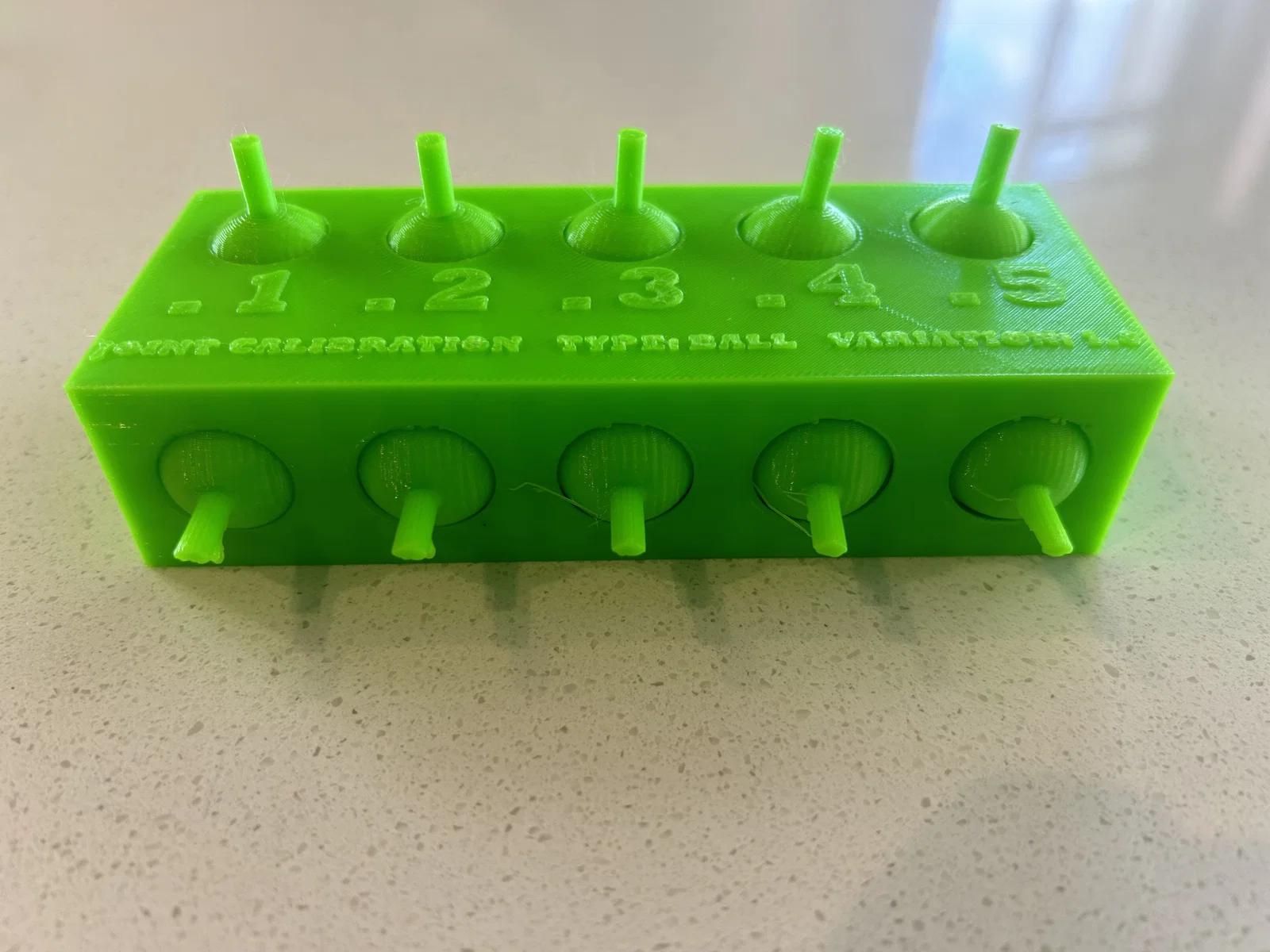

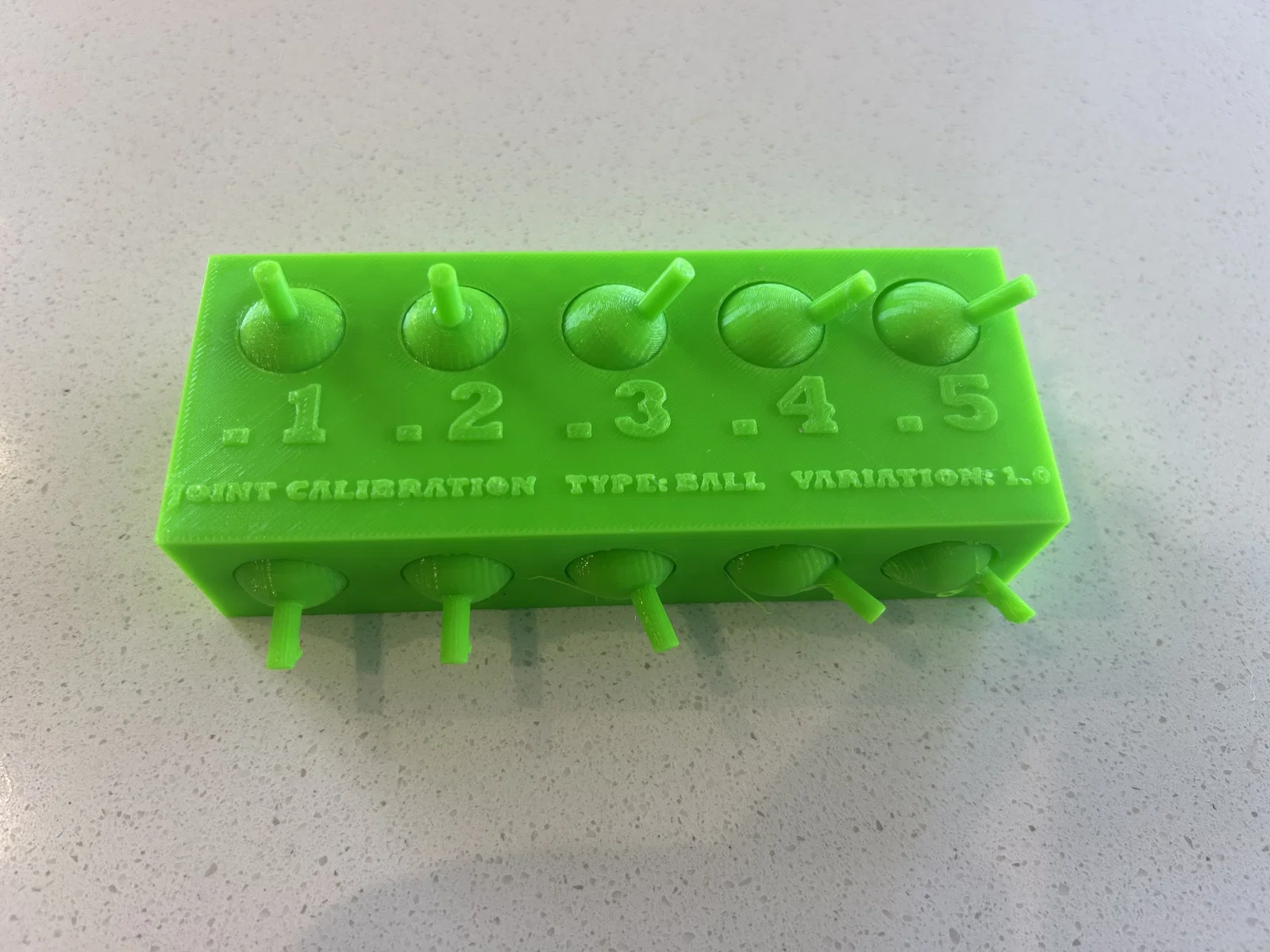

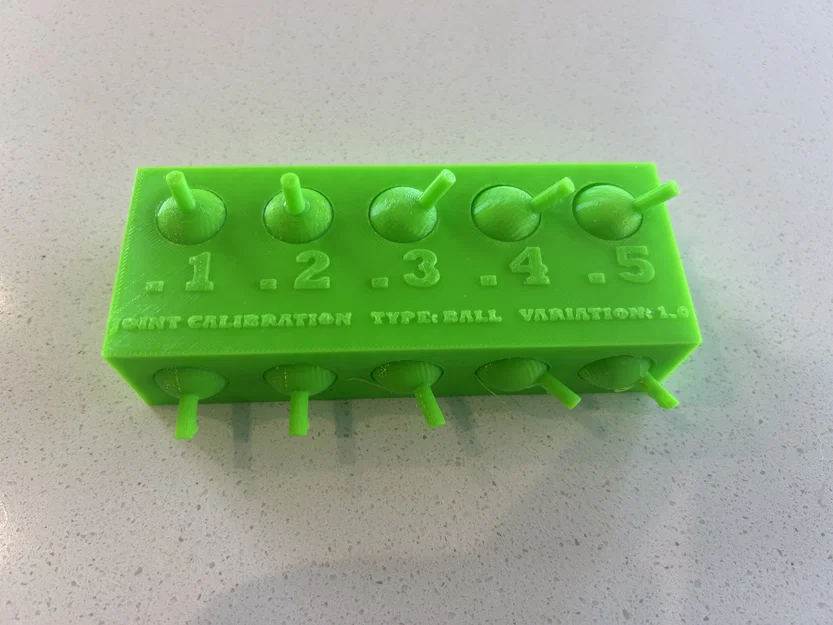

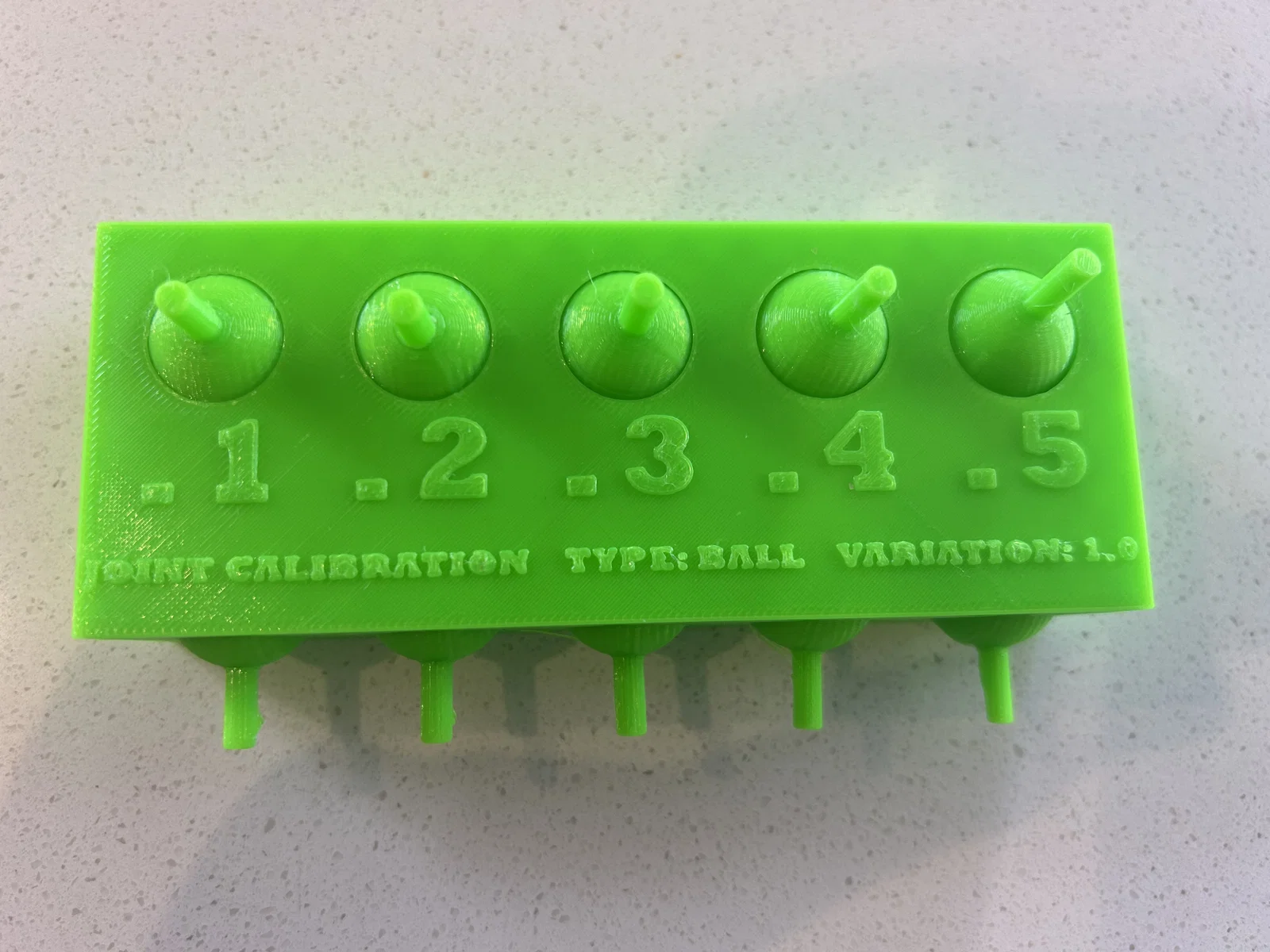

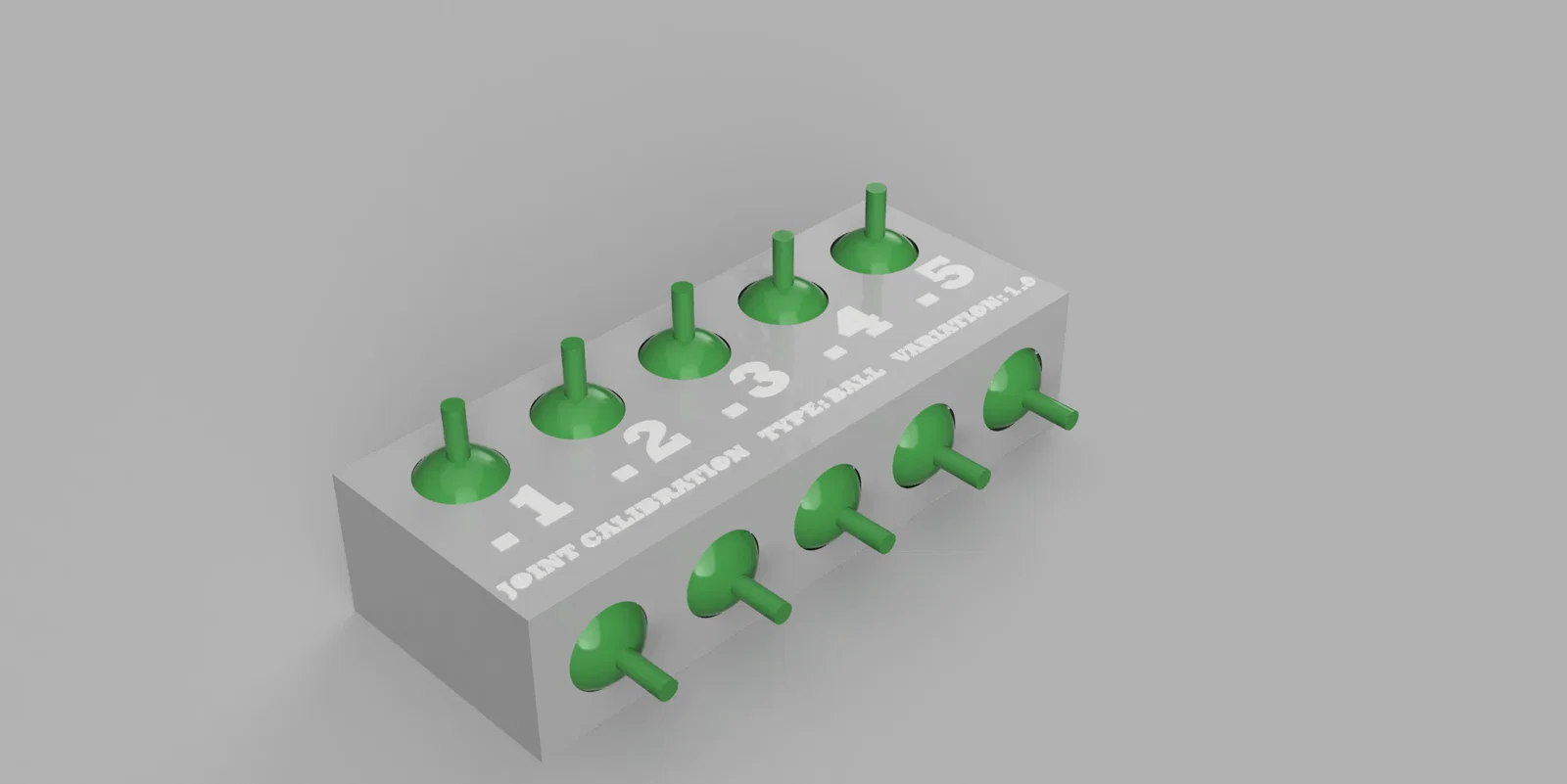

Bộ mẫu này bao gồm 5 cấp độ khớp cầu khác nhau, được đánh số từ 1 đến 5 với các độ rộng khe hở tăng dần. Bạn có thể dễ dàng kiểm tra khả năng in ấn của máy mình, từ đó tìm ra thông số phù hợp nhất cho các dự án in 3D chuyển động trong tương lai. Đây là một công cụ hỗ trợ đắc lực không chỉ cho người mới bắt đầu làm quen với công nghệ print-in-place, mà còn cho cả những người chơi chuyên nghiệp muốn kiểm tra lại độ chính xác của máy sau khi bảo trì.

Để sử dụng hiệu quả, sau khi in xong, hãy nhẹ nhàng thử xoay các khớp cầu để xem mức độ nào là vừa khít nhất. Nếu khớp quá chặt, có thể do máy in của bạn đang bị sai số về kích thước hoặc cấu hình nhựa (flow rate) chưa chuẩn. Ngược lại, nếu khớp quá lỏng, bạn nên điều chỉnh lại thông số bù đắp (horizontal expansion) trong phần mềm cắt lớp. Dưới đây là một số lưu ý quan trọng để bạn đạt được kết quả kiểm tra chính xác nhất:

• Không cần sử dụng support: Mô hình được thiết kế để in hoàn toàn trực tiếp mà không cần cấu trúc hỗ trợ, giúp bề mặt khớp trơn tru hơn.
• Lựa chọn vật liệu phù hợp: Nên ưu tiên sử dụng PLA vì độ co ngót thấp và độ cứng tốt, giúp các khớp nối giữ được hình dạng ổn định sau khi in.
• Thông số layer height: Nên cài đặt lớp in từ 0.16mm đến 0.2mm để đảm bảo độ chi tiết cho các khe hở nhỏ ở các cấp độ 1 và 2.
• Kiểm tra sự kết dính: Nếu các khớp bị dính chặt vào nhau không thể cử động, hãy kiểm tra lại nhiệt độ đầu in và giảm thông số flow rate để tránh hiện tượng nhựa bị tràn ra ngoài biên dạng.
• Lưu ý về tốc độ: Nên in ở tốc độ chậm (khoảng 40-50mm/s) đối với các lớp in ở vị trí khớp nối để đảm bảo nhựa được đắp chính xác.
• Quan sát kết quả: Hãy chú ý con số nhỏ nhất mà bạn có thể xoay được mà không cần dùng lực quá mạnh; đó chính là thông số tolerance tối ưu cho cài đặt máy của bạn.

Việc sở hữu một tệp mẫu in kiểm tra chuẩn xác như thế này sẽ giúp bạn tiết kiệm được rất nhiều thời gian và nhựa in. Khi đã tìm ra được thông số chuẩn, bạn có thể tự tin thiết kế và in các mô hình khớp nối phức tạp hơn như búp bê cử động, cánh tay robot hoặc các món đồ chơi cơ khí mà không sợ bị hỏng hóc hay kẹt khớp.
