The Recreator 3D Vertigo by MZ3D.it - Biến vỏ chai nhựa thành sợi in 3D

Đây là phiên bản Recreator3D Vertigo của riêng mình, được remix từ bản gốc của JRT3D. Bản này dựa trên một vài hình ảnh và clip ngắn mình tìm thấy trên mạng. Dự án này vẫn đang trong quá trình hoàn thiện, mình sẽ liên tục cập nhật khi có ý tưởng mới hoặc dựa trên góp ý của mọi người.

Giống như máy gốc, dự án này tận dụng các linh kiện từ máy Creality Ender 3/Ender 3 Pro. Bạn có thể chọn mua linh kiện rời hoặc tháo máy cũ ra dùng.

Ngoài máy chính, mình cũng cung cấp thêm bộ cắt vỏ chai và adapter cho đai ốc ren đồng (cái của mình khác với bản gốc). Dự án bao gồm các chi tiết tùy chọn, bạn có thể in tùy theo nhu cầu. Mình đã thêm cả "Bảng tỷ lệ độ dày vỏ chai và chiều cao sợi nhựa" vào file tải về.

Hướng dẫn lắp ráp gần như tương tự máy của JRT3D. Mình đã liệt kê các loại ốc vít cần thiết trong phần ghi chú của từng file STL.

Một số file có thể trông khác so với hình vì nhiều chi tiết đã được cải tiến sau bản dựng đầu tiên. Mình sẽ sớm in thử chúng.

Một vài thông tin hữu ích về bản của mình và các file STL bên dưới:

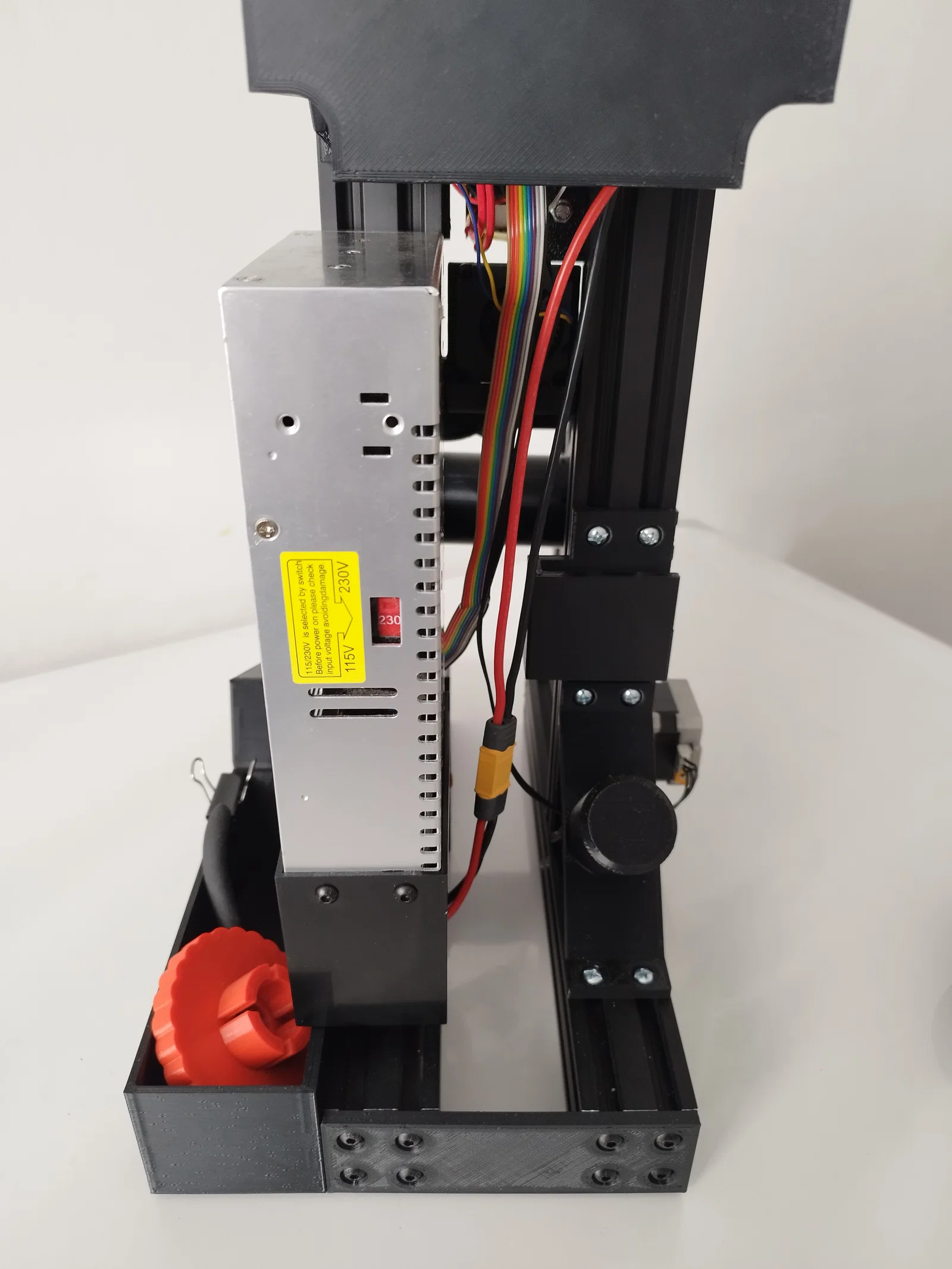

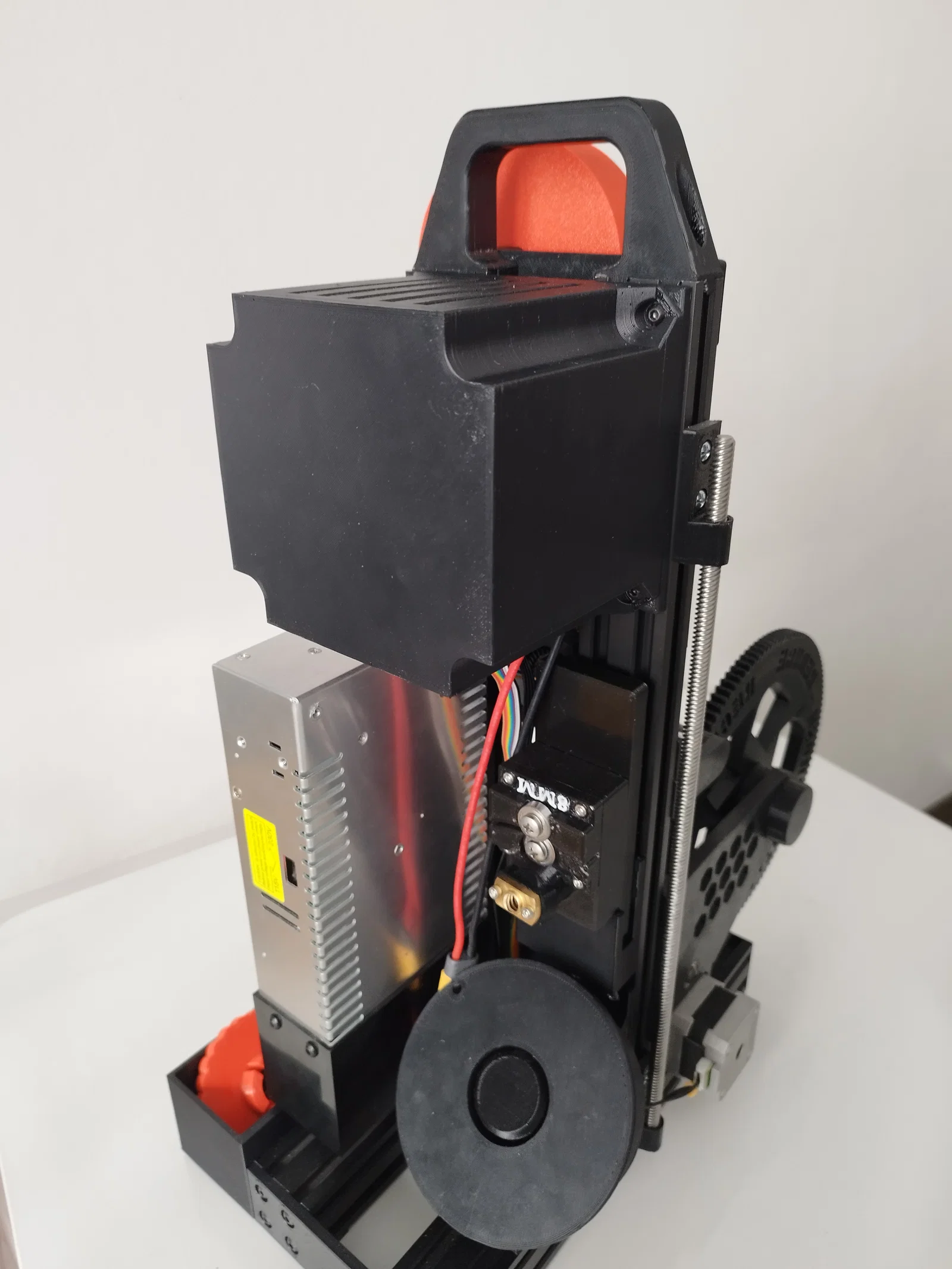

• Nắp đậy mainboard: Mình thiết kế nắp rộng để giữ nguyên độ dài dây cáp gốc, giúp bạn có thể lắp lại Ender 3 bất cứ lúc nào. Bạn chỉ cần dùng dây rút cố định dây điện bên trong. Nên lắp ngược mainboard lại.

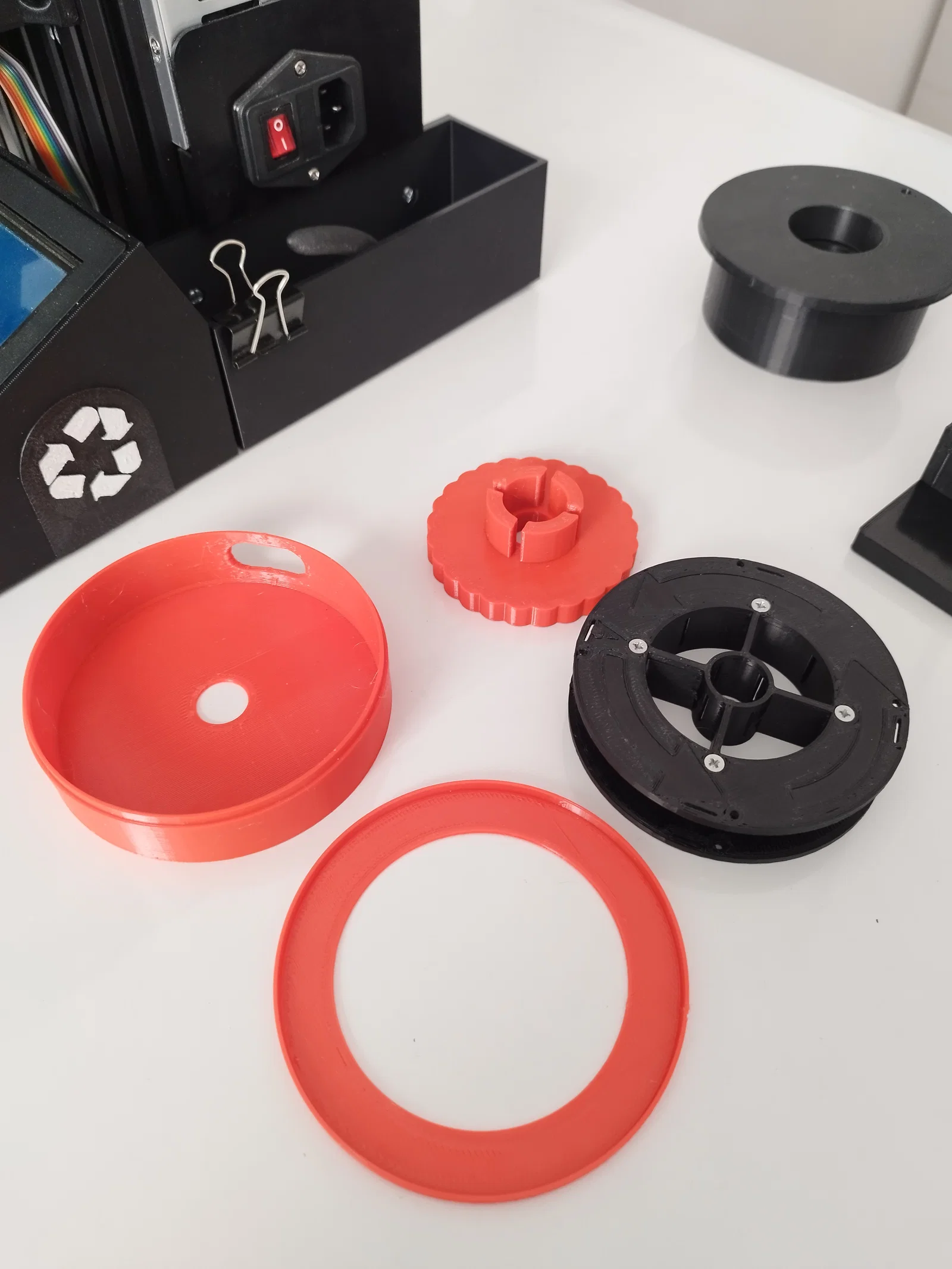

• Mini spooler: Mình làm phiên bản rộng hơn để chứa được sợi nhựa có độ rộng lên đến 15mm.

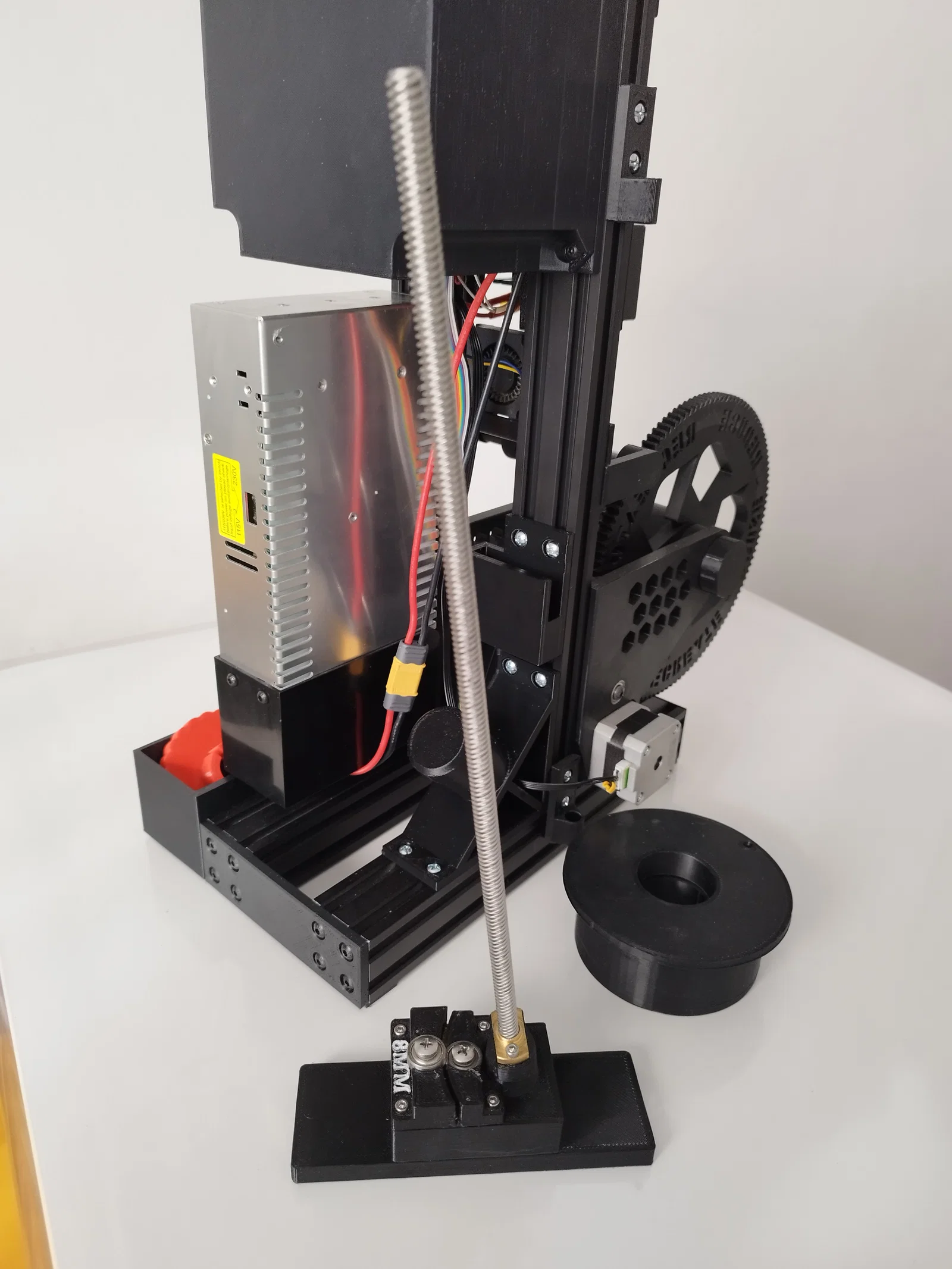

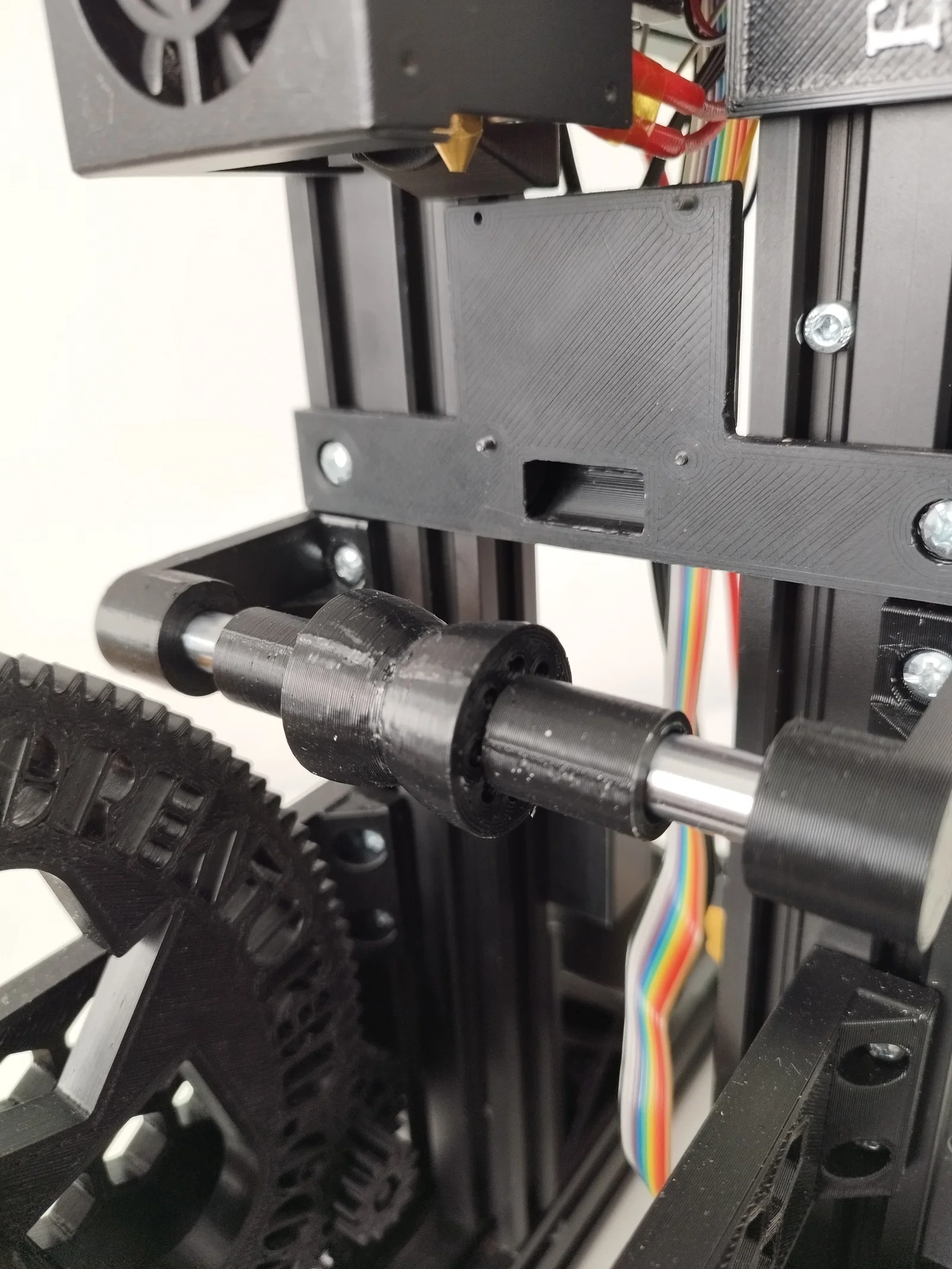

• Thanh kéo căng (Tensioning rod): Nên dùng thanh kim loại. Mình mua trên Aliexpress (dài 150mm, đường kính 10mm) rồi cắt theo thông số yêu cầu.

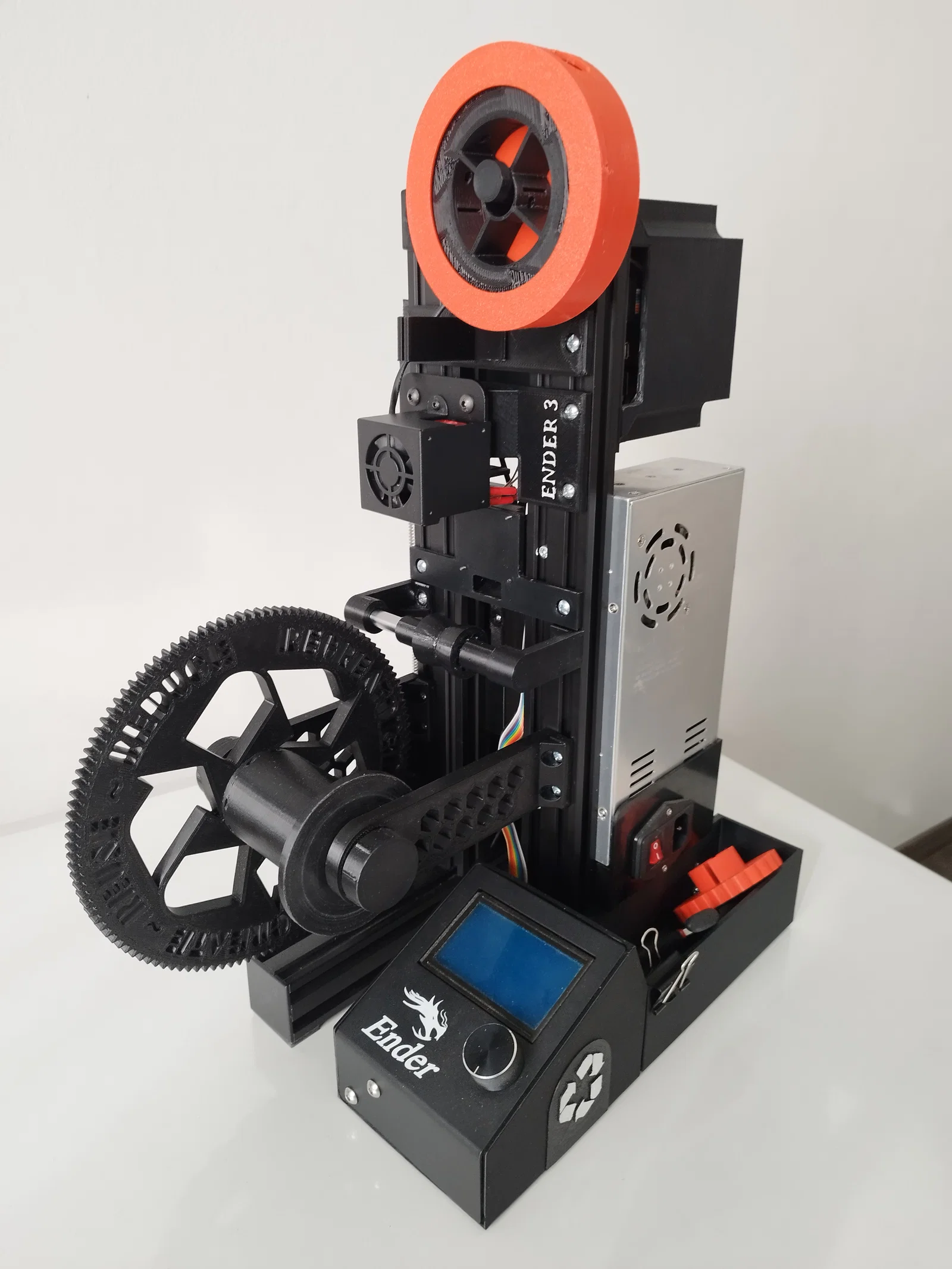

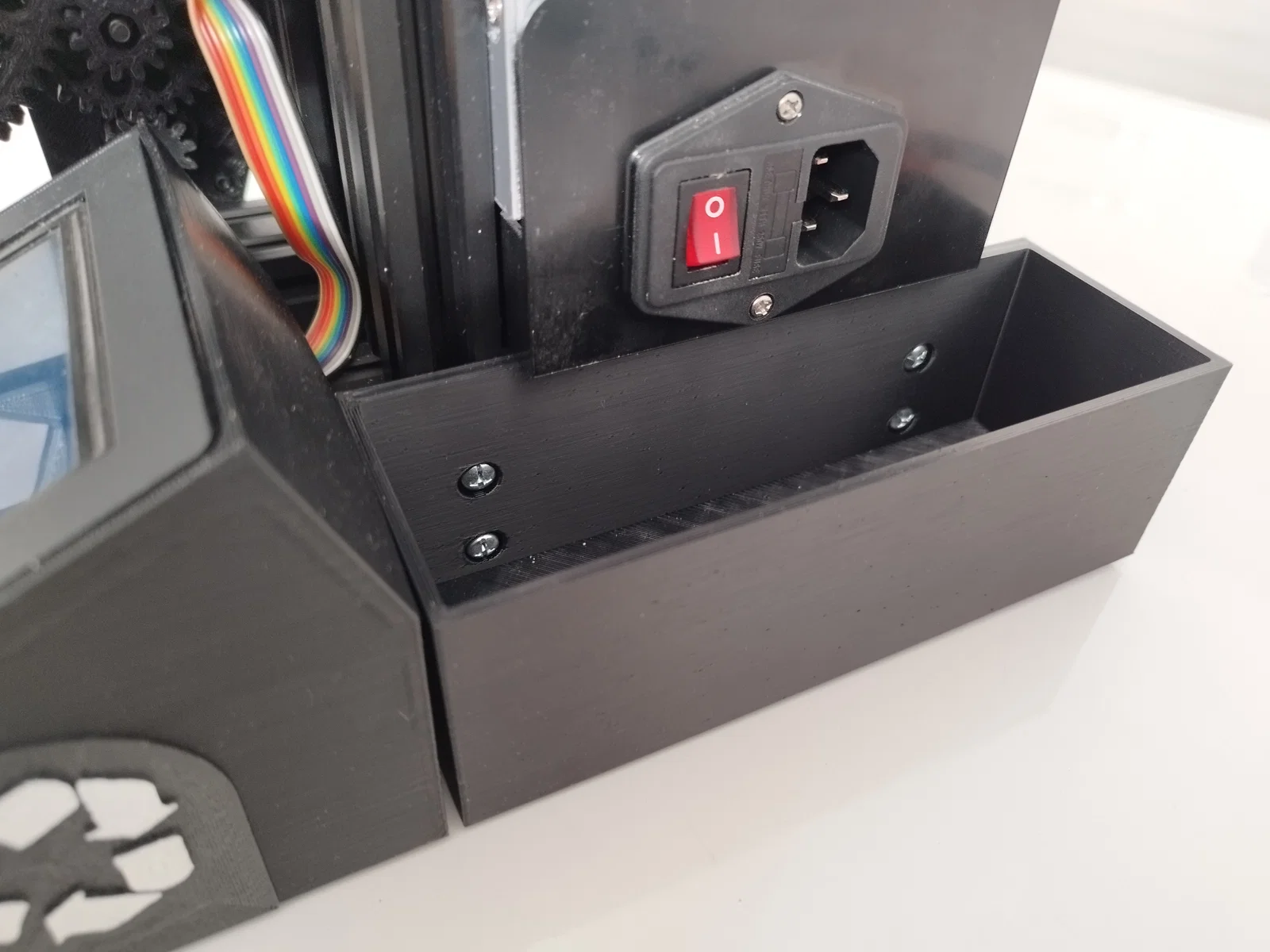

• Vỏ bọc màn hình LCD: Có hai loại (đều in được mà không cần support), một loại có ngăn chứa đồ và một loại không. Hãy xem ảnh để biết cách lắp màn hình, sau đó lắp lại nắp kim loại và núm xoay, bắt vít vào khung nhôm 4040.

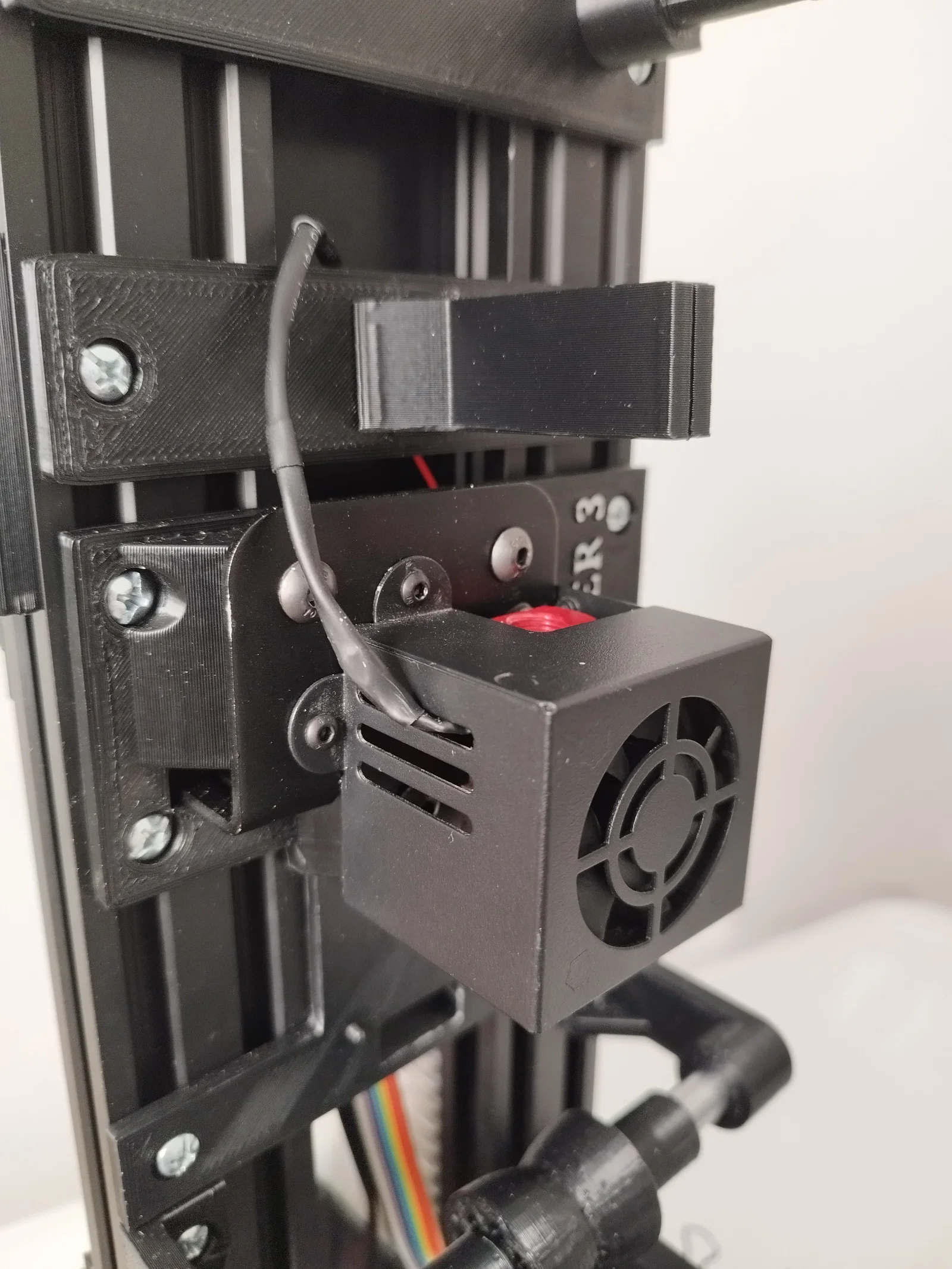

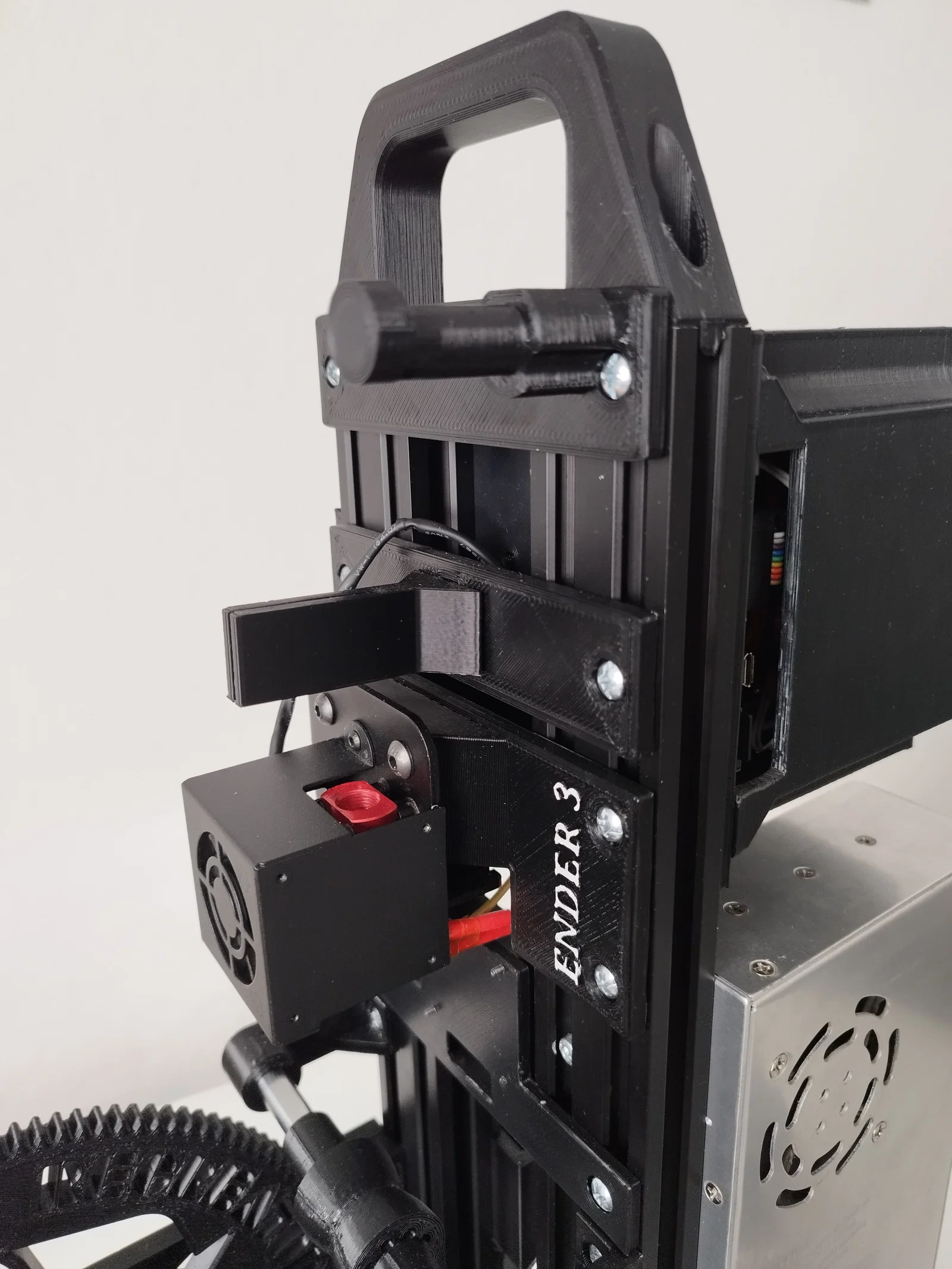

• Quạt tản nhiệt: Cắt đầu nối 2 chân của quạt làm mát đầu phun (nozzle) và hàn dây vào quạt khối gia nhiệt (heater block) như ảnh. Cách này giúp đảo ngược chức năng quạt: quạt làm mát sợi nhựa sẽ chạy liên tục, còn quạt khối gia nhiệt có thể bật thủ công bằng cách chỉnh tốc độ quạt lên 100% từ menu máy in. Điều này giúp làm nguội nhanh hơn khi thay vỏ chai.

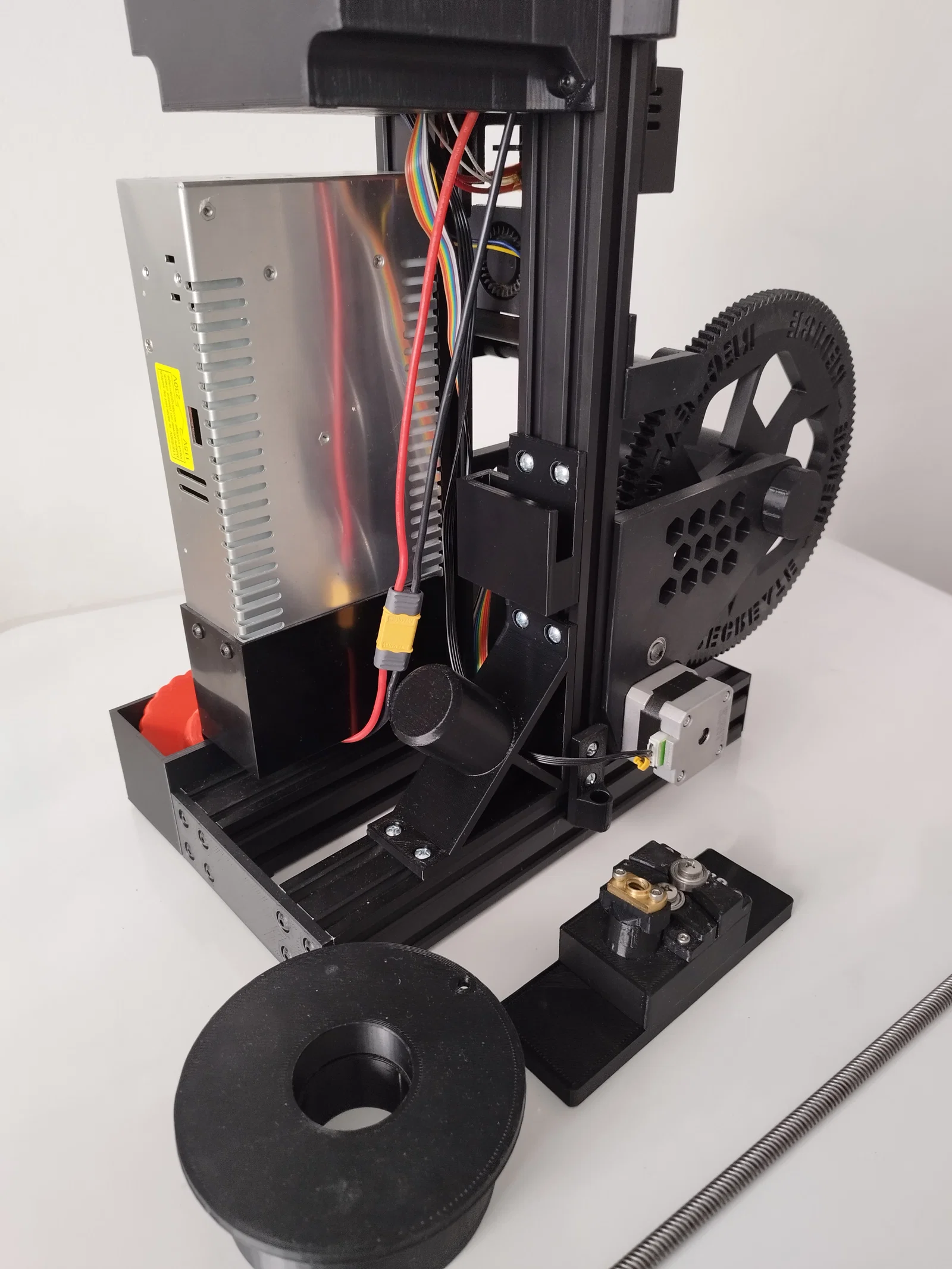

• Kết nối động cơ: Dùng cáp trục Y để nối động cơ, độ dài gần như hoàn hảo.

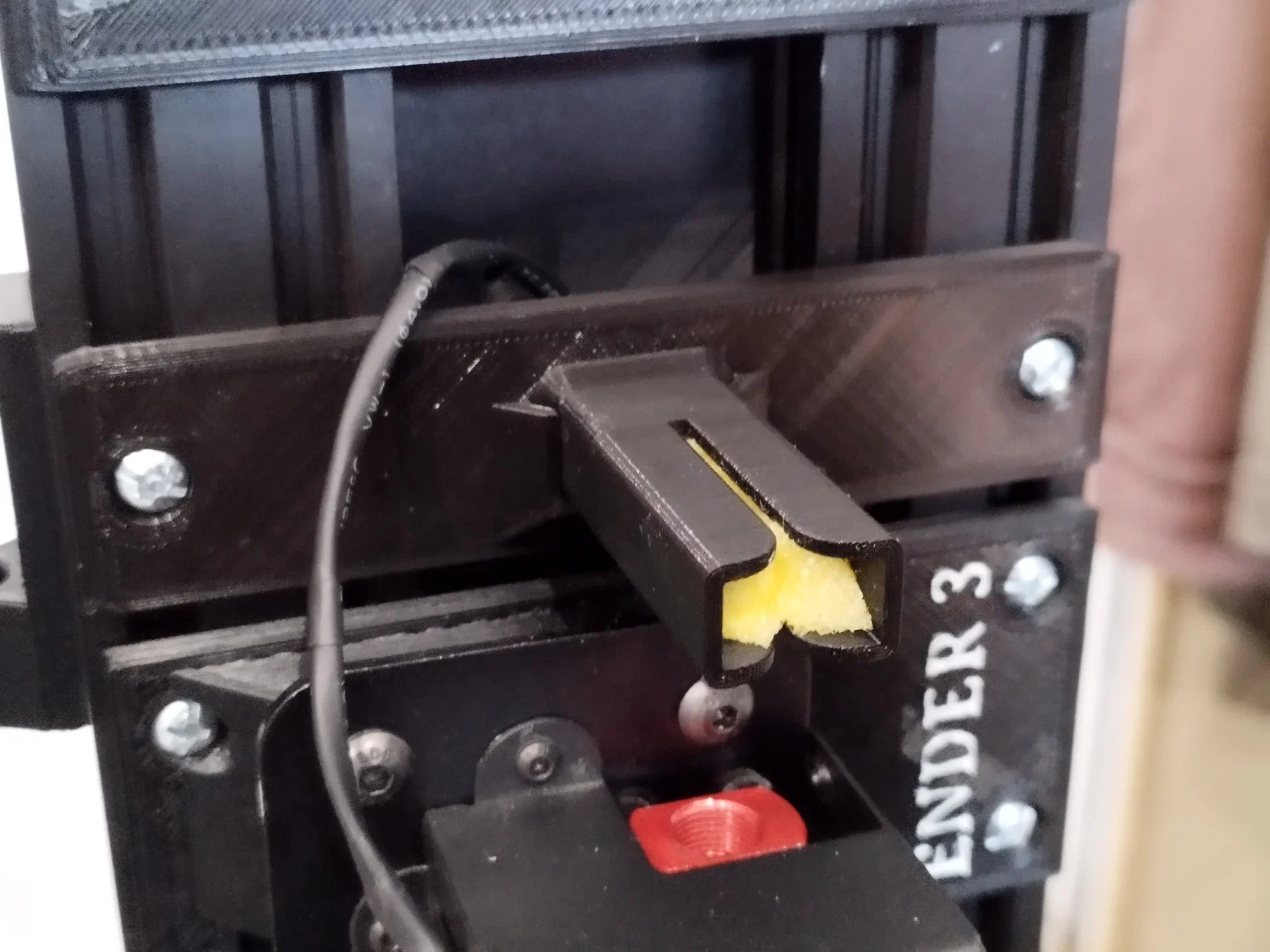

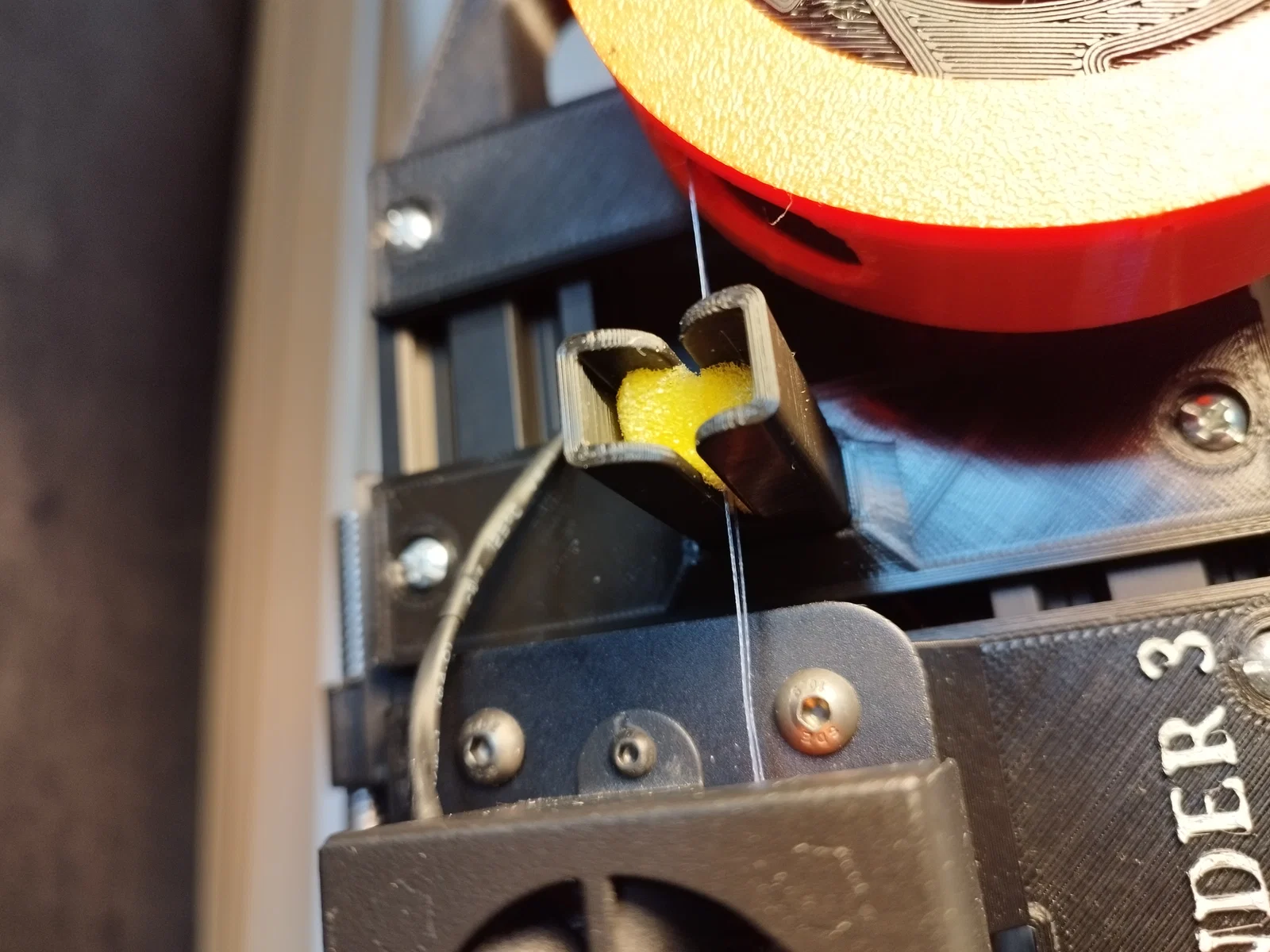

• Hướng dẫn cắt có miếng bọt biển làm sạch bụi: Mình mới thêm chi tiết này vào ngày 25/02/2023. Hãy cắt một miếng bọt biển vừa với khe và rạch một đường theo rãnh cắt. Bộ hướng dẫn này có thể tháo rời khỏi tấm nền.

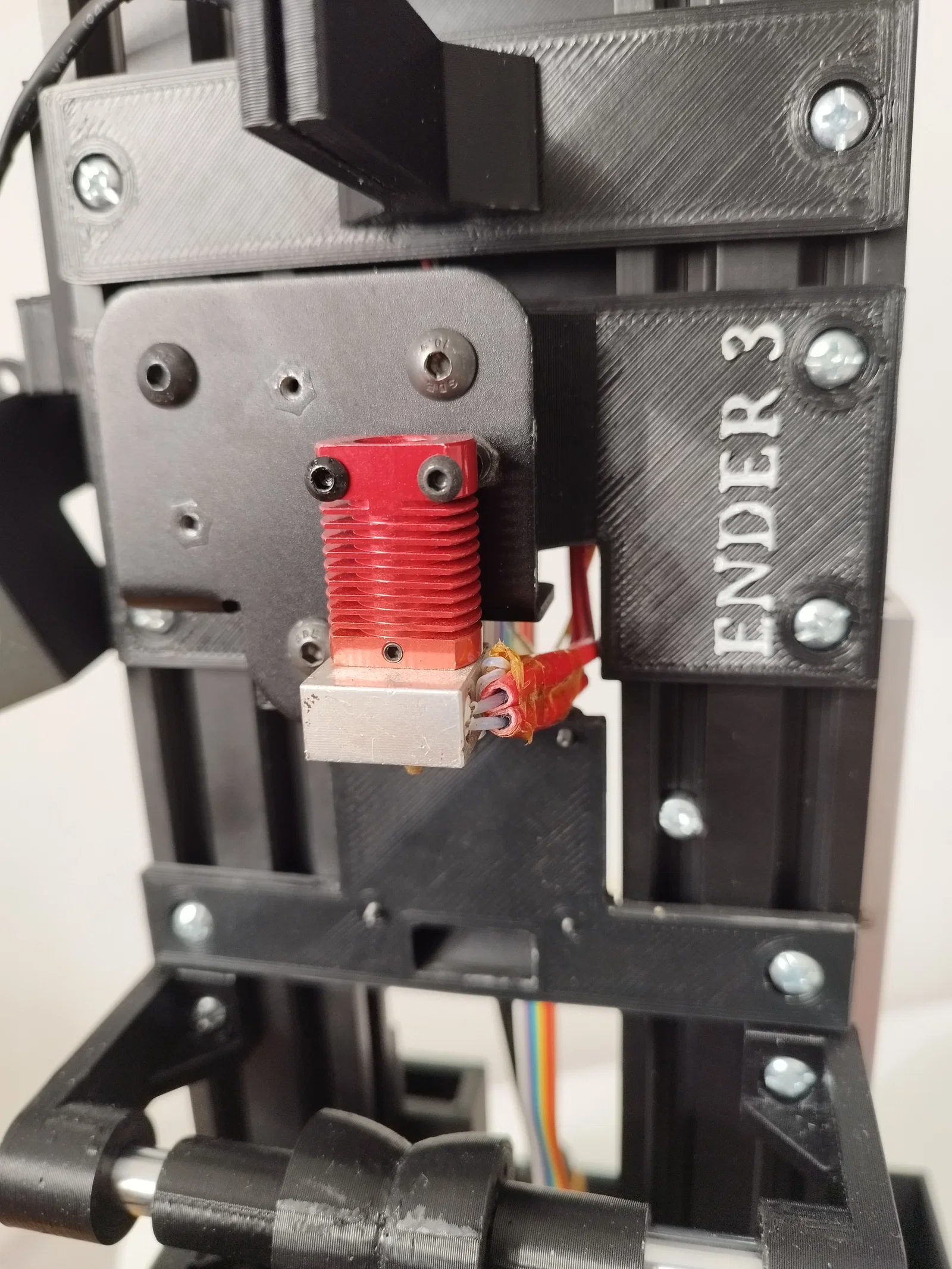

Mình in toàn bộ bằng ABS (PETG cũng rất ổn) với nozzle 0.6mm, layer height 0.3mm, 3 tường/đáy/mặt trên và infill 25%. Riêng chi tiết “Heater Block Plate” cần infill 50% trở lên để tránh biến dạng khi kéo sợi. Như JRT3D đã khuyên, nên dùng nhựa ABS hoặc ASA cho chi tiết này vì nhiệt độ tại tấm kim loại rất cao. Tổng cộng cần khoảng 1kg nhựa.

Sau khi lắp xong, hãy in một trong 3 file gcode để bắt đầu kéo sợi ở tốc độ mong muốn.

Để nối các sợi nhựa, bạn có thể thử cái này:

Thông số in cho loại sợi này: nozzle 255-265°C / bàn nhiệt 70-80°C. Flow cần cao hơn bình thường. Hãy nhớ calibrate trước khi in.

Nếu bạn muốn nối và cuộn sợi nhựa từ vỏ chai một cách tự động, hãy xem qua video giới thiệu máy Slunaz FF1r mà mình đã hợp tác thực hiện.

Để lại bình luận nếu bạn có bất kỳ câu hỏi nào.

Chúc các bạn in vui vẻ!
