Kẹp lập trình pogo-pin cho module Sonoff S31

Tác giả LaurinNEO_4594119

Lượt tải
349
Lượt thích
40
Lượt coi
2.037
Bản remix
1

File 4 318,6 KB

  • sonoff_programmer_r4_1777429726.stlSTL · 45,1 KB
  • sonoff_programmer_r4_1777429727.FCStdFCSTD · 125,9 KB
  • sonoff_programmer_r3_1777429728.stlSTL · 44,9 KB
  • sonoff_programmer_r3_1777429729.fcstdFCSTD · 102,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Cái kẹp pogo-pin này được thiết kế để hỗ trợ nạp lại firmware cho module Sonoff S31 mà không cần hàn lên các pad trên bo mạch.

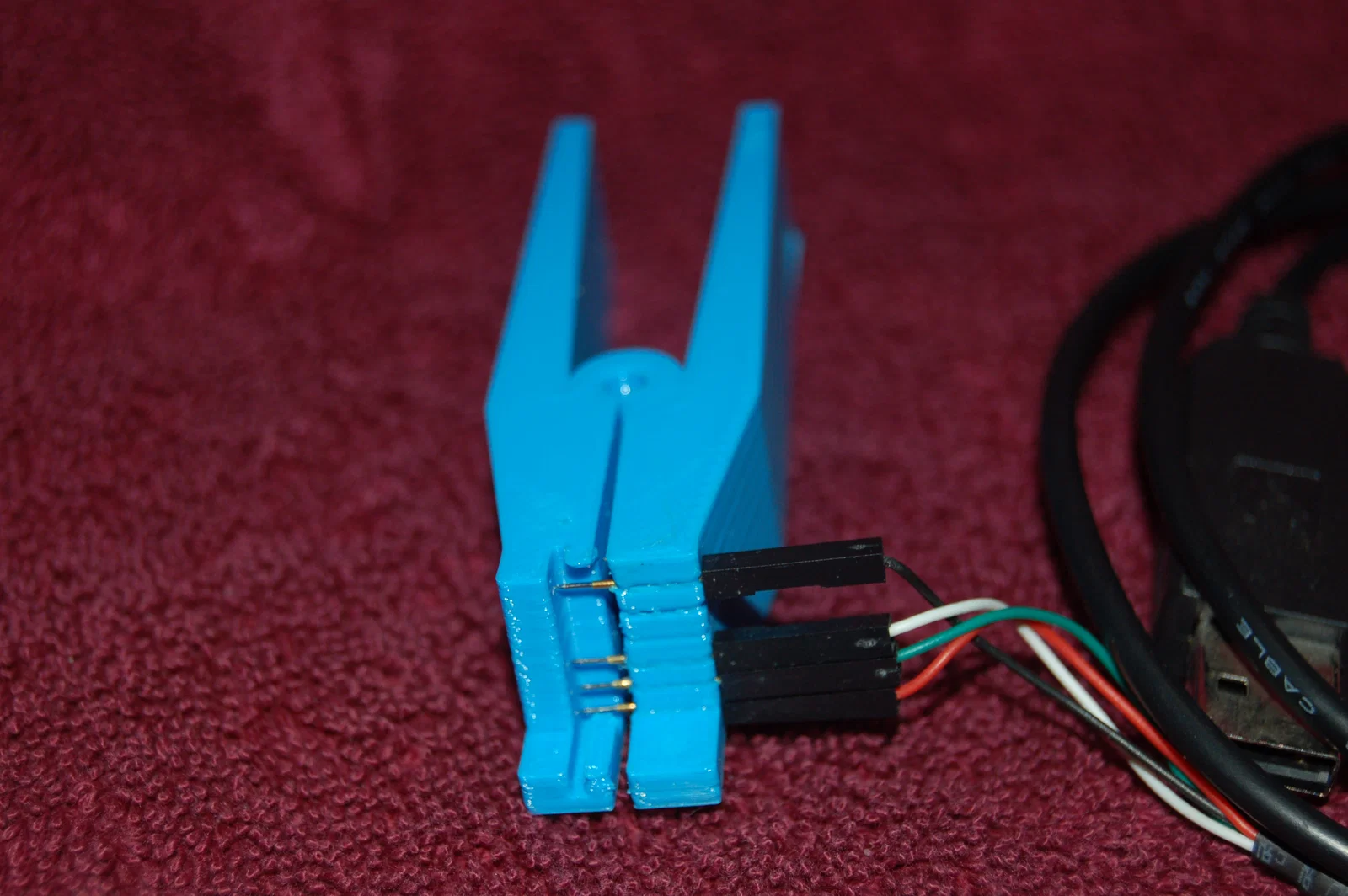

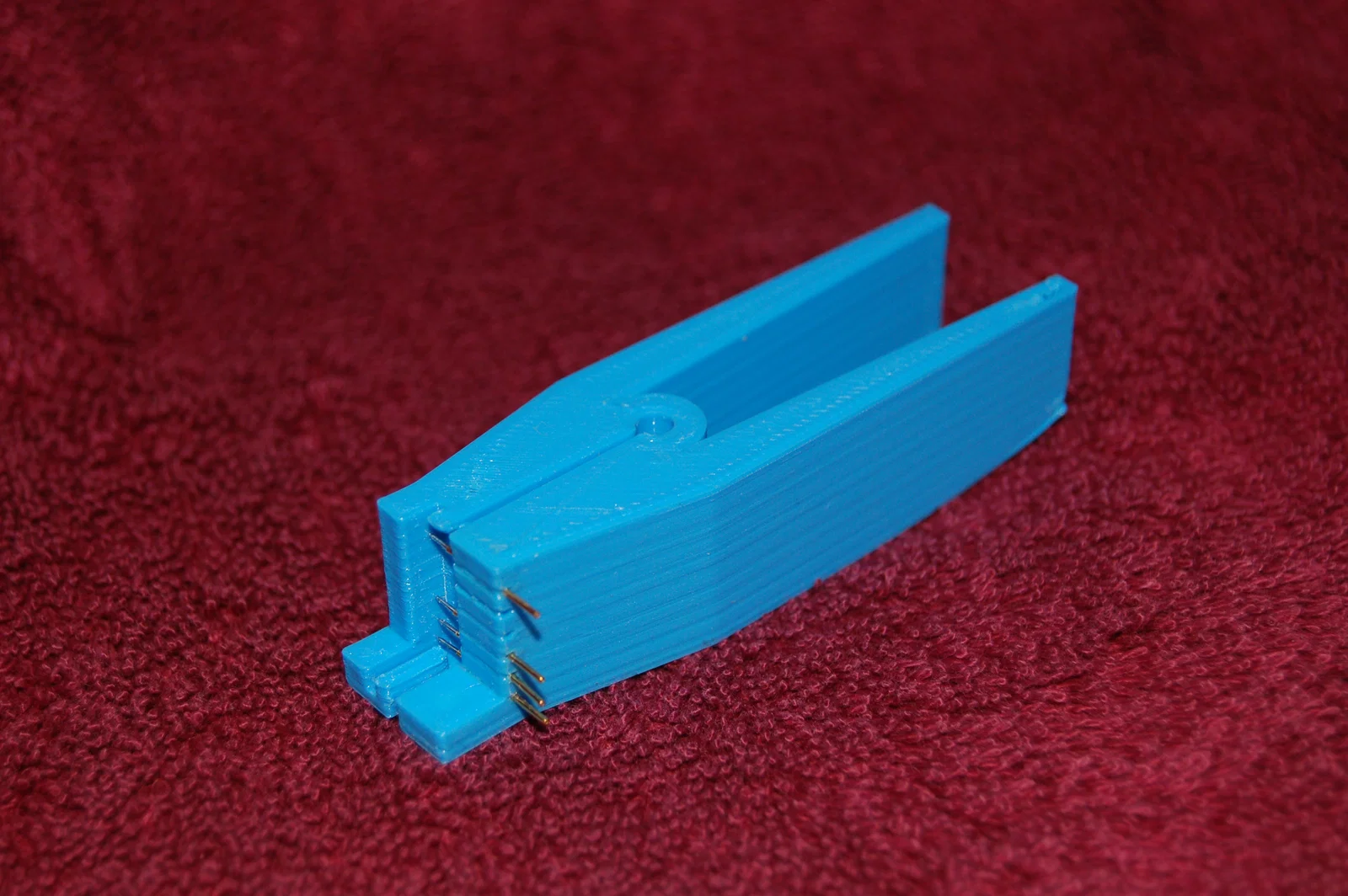

Bộ pogo-pin mình dùng có đường kính 0.68 mm và dài 16 mm. Các lỗ cần được làm sạch lại bằng mũi khoan 0.7 mm, sau đó mình cố định thêm chân pin bằng một giọt keo 502 (superglue).

Công tắc thông minh Sonoff S31 rất tiện cho DIY home automation, vì nó có chip ESP8266 và có thể nạp lại qua arduino IDE.

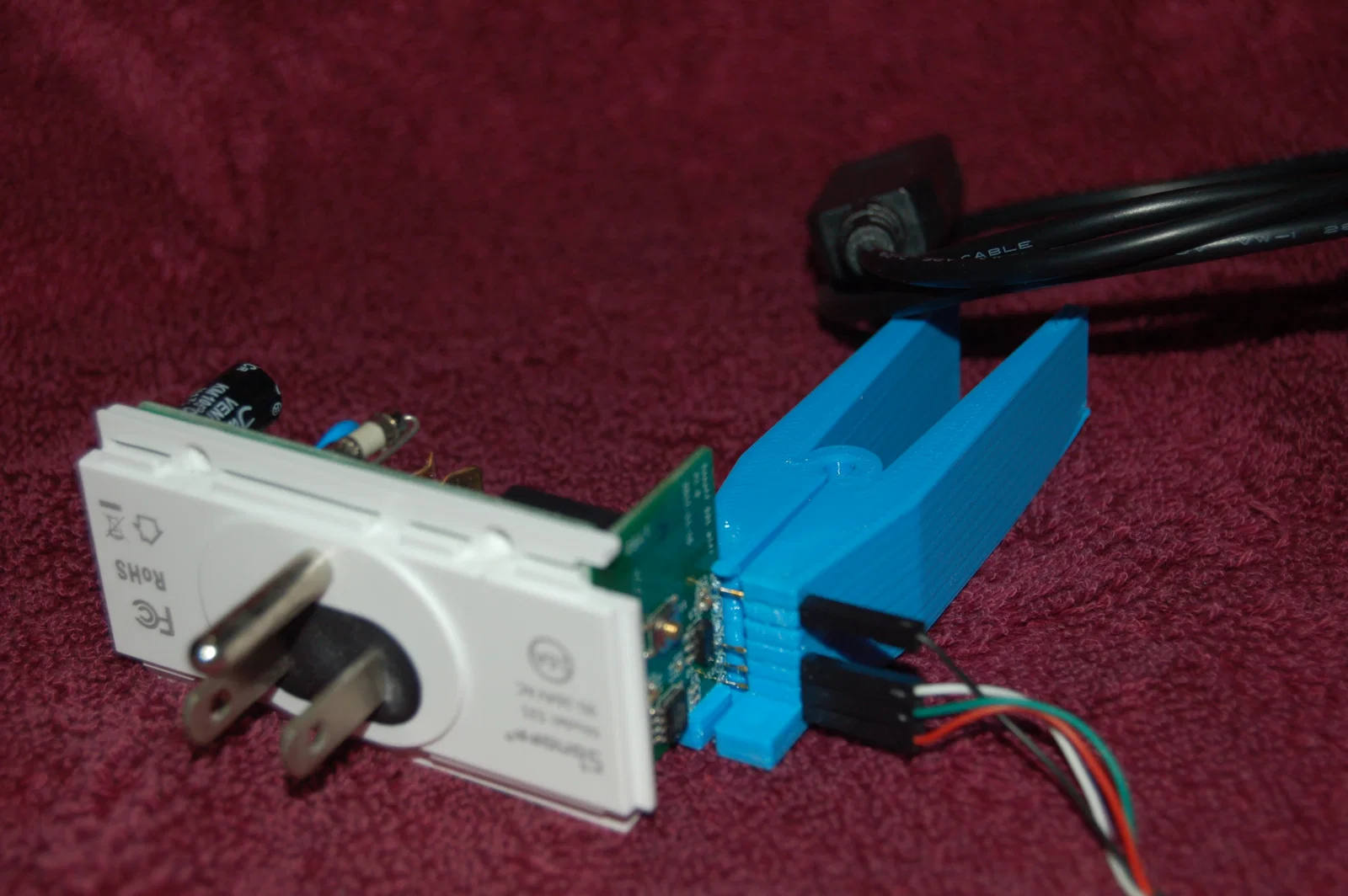

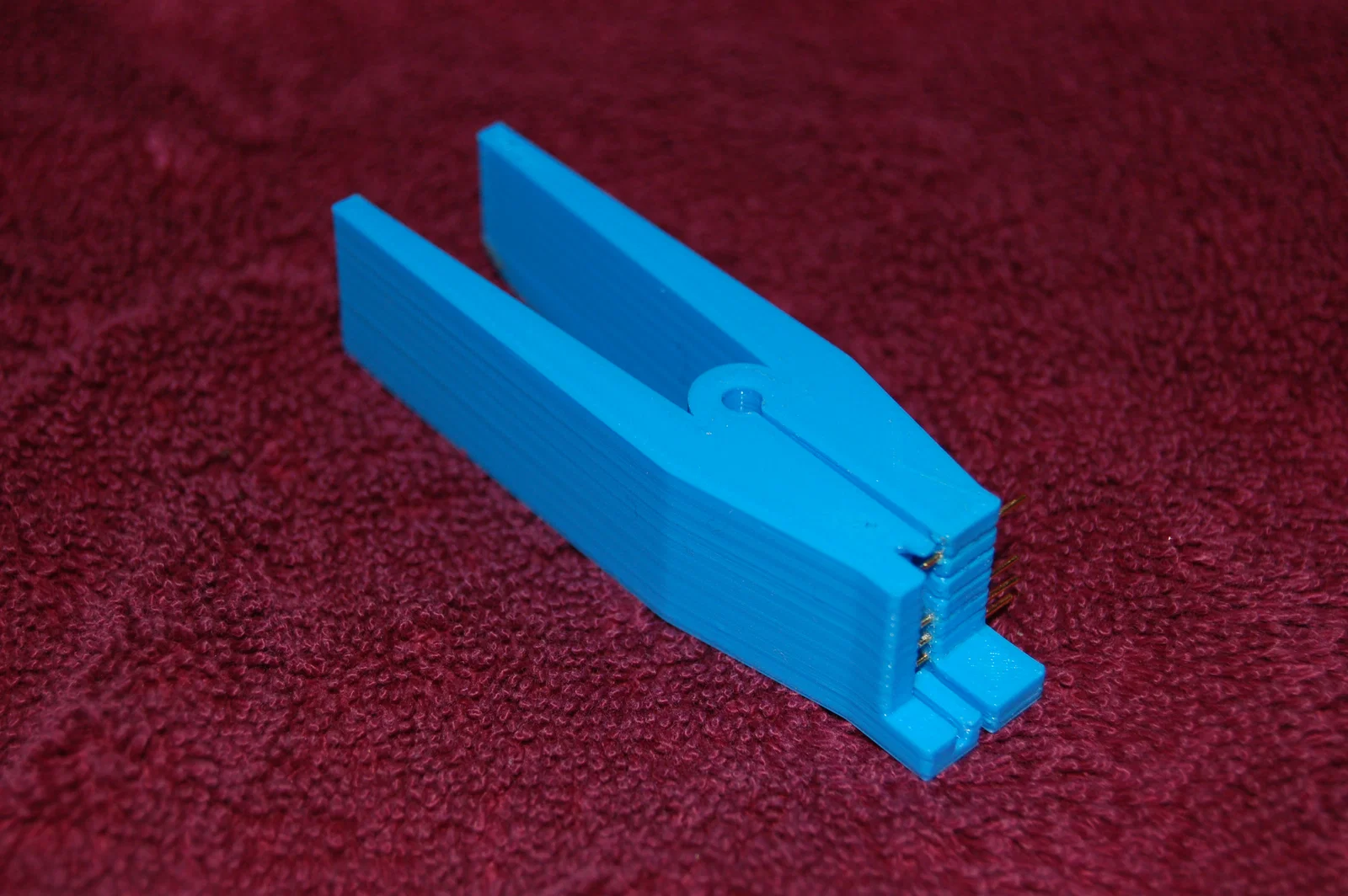

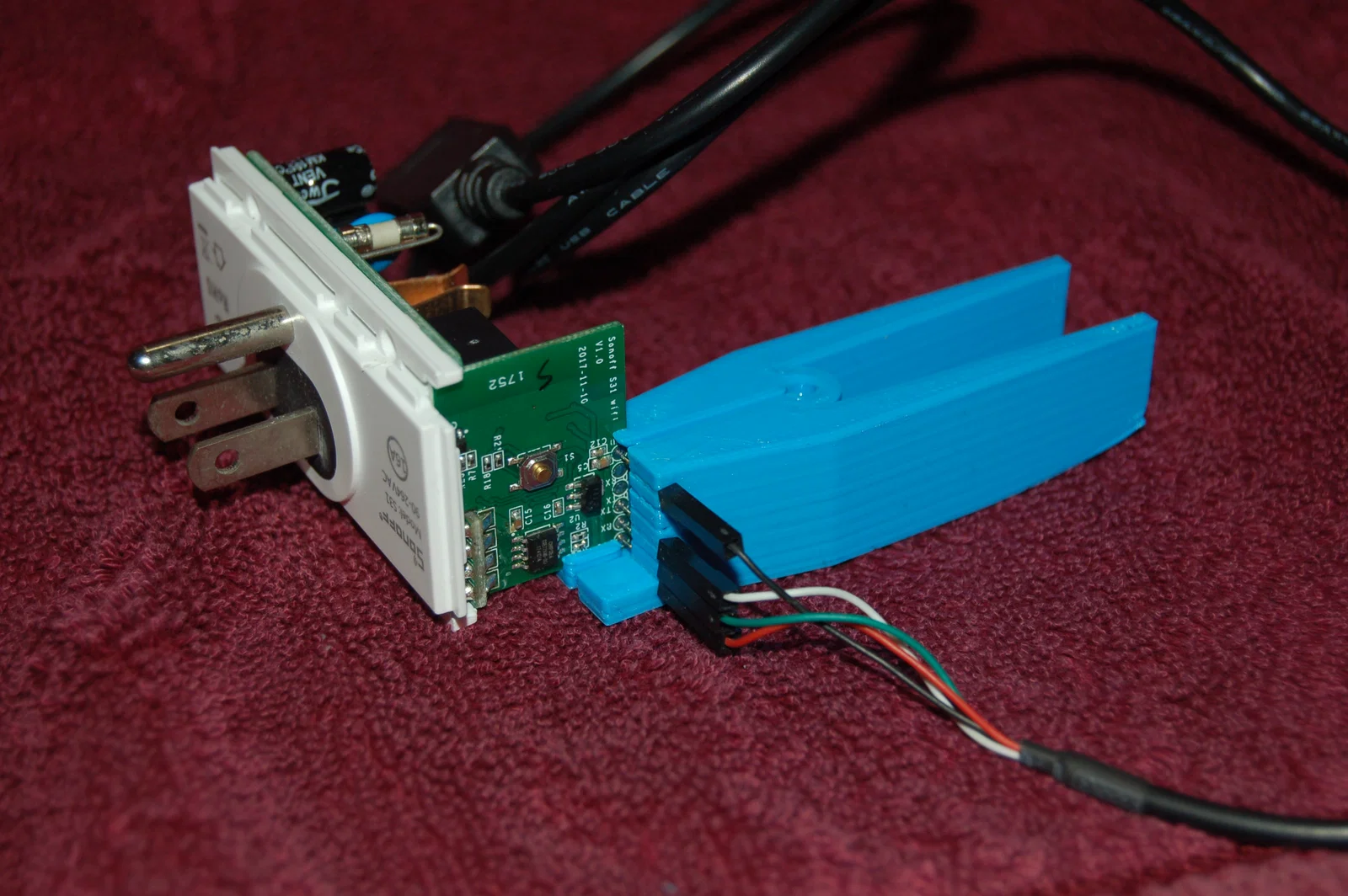

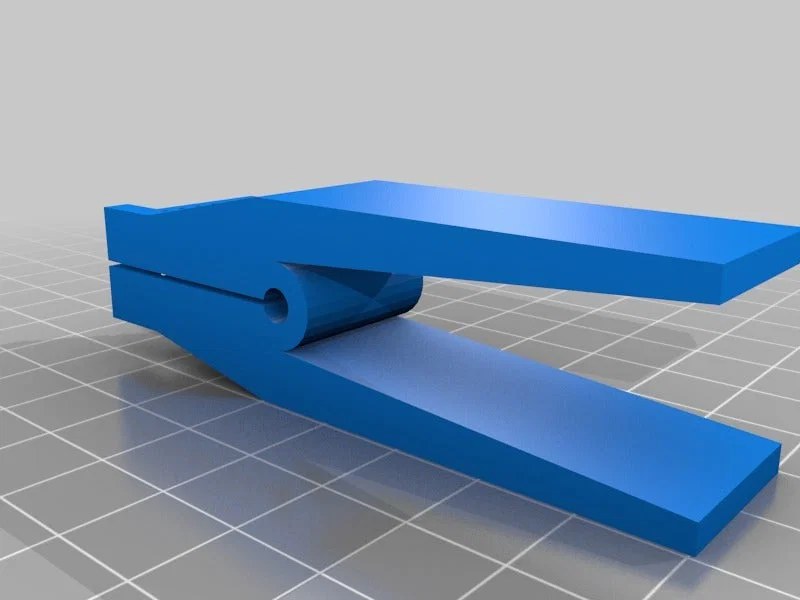

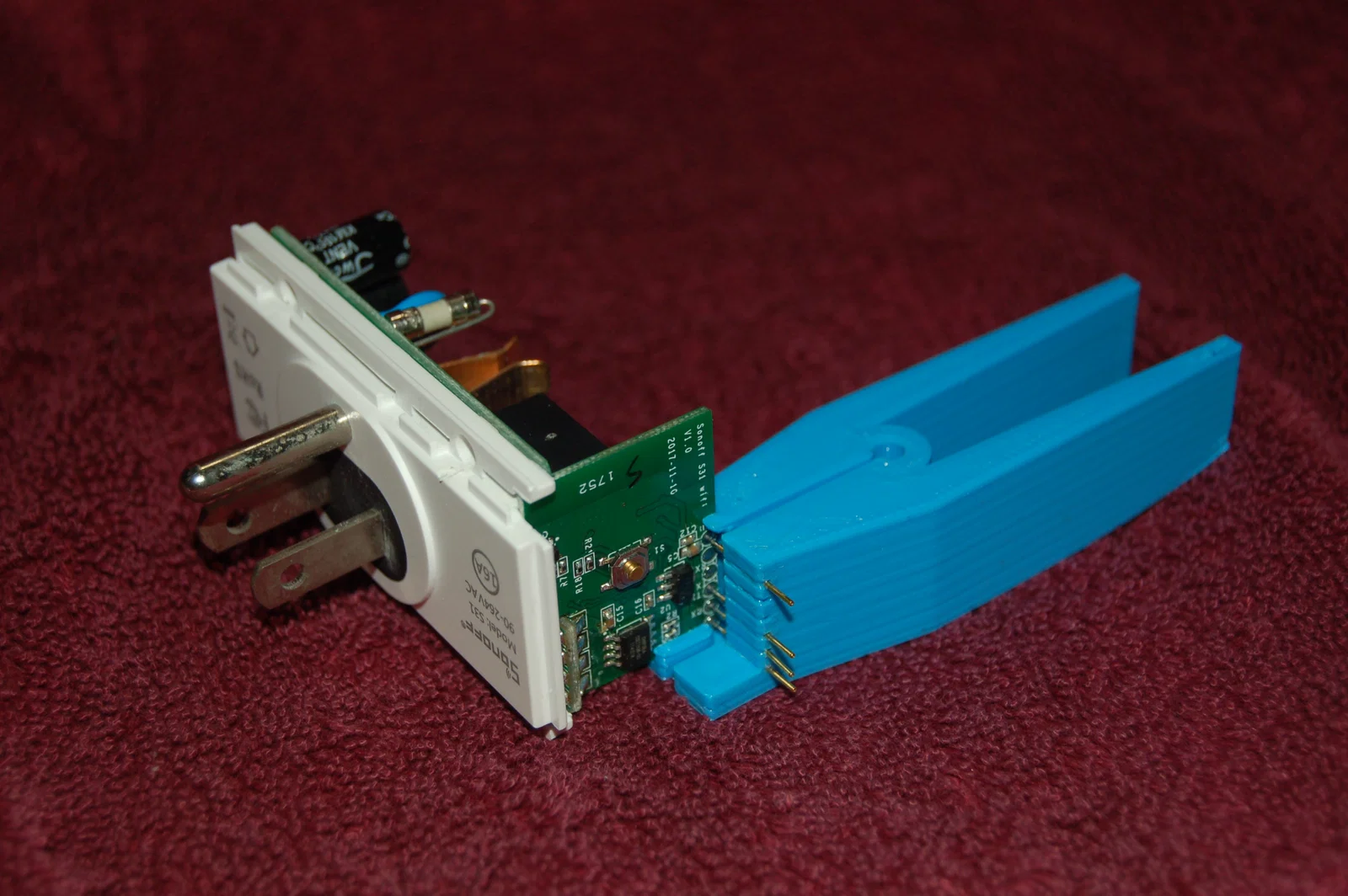

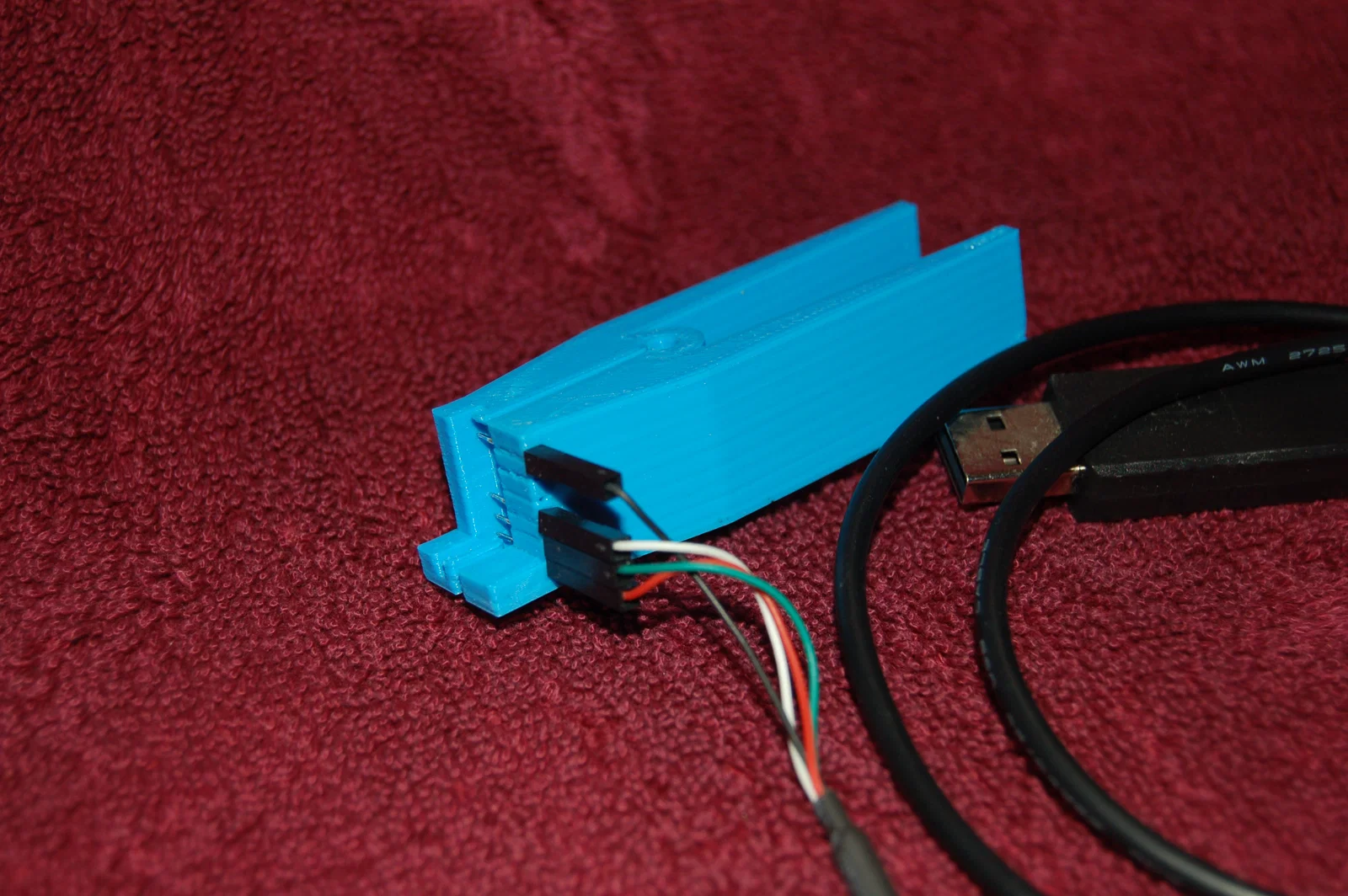

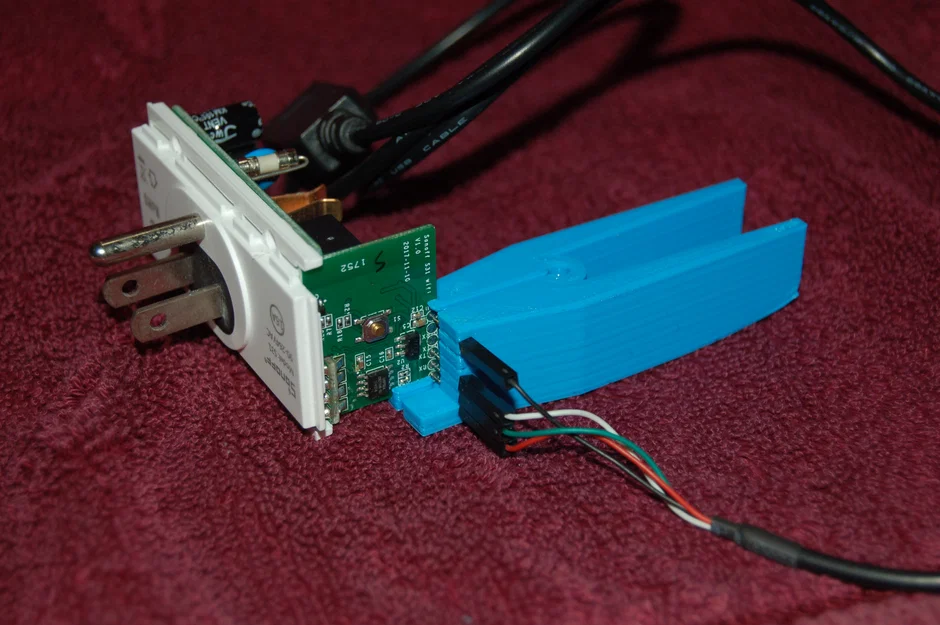

Bản r3 được chụp trong ảnh. Ở bản r4 mình bớt vật liệu quanh các chân pin để cắm/kết nối dễ hơn.

Hướng dẫn in

Danh mục: Electronics Print Settings

Máy in: Lulzbot TAZ 5 (đã mod)

Rafts: Không

Supports: Không

Resolution: 0.2 mm

Infill: 20 %

Filament: ColorFabb XT PETG màu xanh dương nhạt
