Miếng lót nắp hộp Rugged Gridfinity (Rugged Gridfinity Box Lid Insert)

Mình khuyên bạn nên tuỳ biến và in bản “Stackable” Gridfinity Rugged Storage Box thay vì mẫu này.

Cập nhật Feb 2024:

Quá trình tiếp tục phát triển mẫu này khiến mình gần như làm lại toàn bộ Rugged Box theo thiết kế parametric. Tuy nhiên có vẻ bulbasaur0 đã làm trước. Giờ mình không còn khuyến nghị bạn dùng project này nữa, mà hãy in “stackable” Gridfinity Rugged Storage Box của bạn ấy—mẫu này có đầy đủ tính năng của Rugged Box, đầy đủ những thứ mình muốn bổ sung, và thêm vài tính năng rất giá trị khác.

Với ai không muốn mò nhiều, các thiết lập sau của bản stackable sẽ tạo ra một vật thể tương tự rugged box bản gốc:

• Bottom Height: 5
• Top Height: 1
• Gridfinity Stackable: Off
• Reinforced Corners: Off
• Top Grip: Off
• Stacking Latches: Off
• Latch Style: Clip
• Third Hinge: Off
• Handle: Off
• Label: Off

Cập nhật 2023:

Nên xem đây là một project BETA. Có một số bug mới phát hiện mà mình đang xử lý. Nếu bạn muốn hỗ trợ test thì cứ thử, nhưng lưu ý là các model hiện đang đăng có thể chưa đúng 100%.

Có vẻ như cắt bớt 0.5 mm ở phần “back” của bất kỳ insert nào sẽ giải quyết hầu hết (nếu không muốn nói là tất cả) vấn đề hiện tại. Mình vẫn đang test với các bin kích thước khác nhau, nhưng bạn có thể lấy đây làm điểm bắt đầu. “Back” của insert là mặt phẳng áp vào mặt trong của nắp.

Rugged Box của PjotrStrog rất xịn, nhưng có một khoảng hở nhẹ giữa phần trên của bin “full-height” và mặt dưới của nắp khi đóng. Điều này khiến các món nhỏ trong bin có thể rơi ra, hoặc chính các bin bị xô lệch nếu bạn quăng/hất cái hộp.

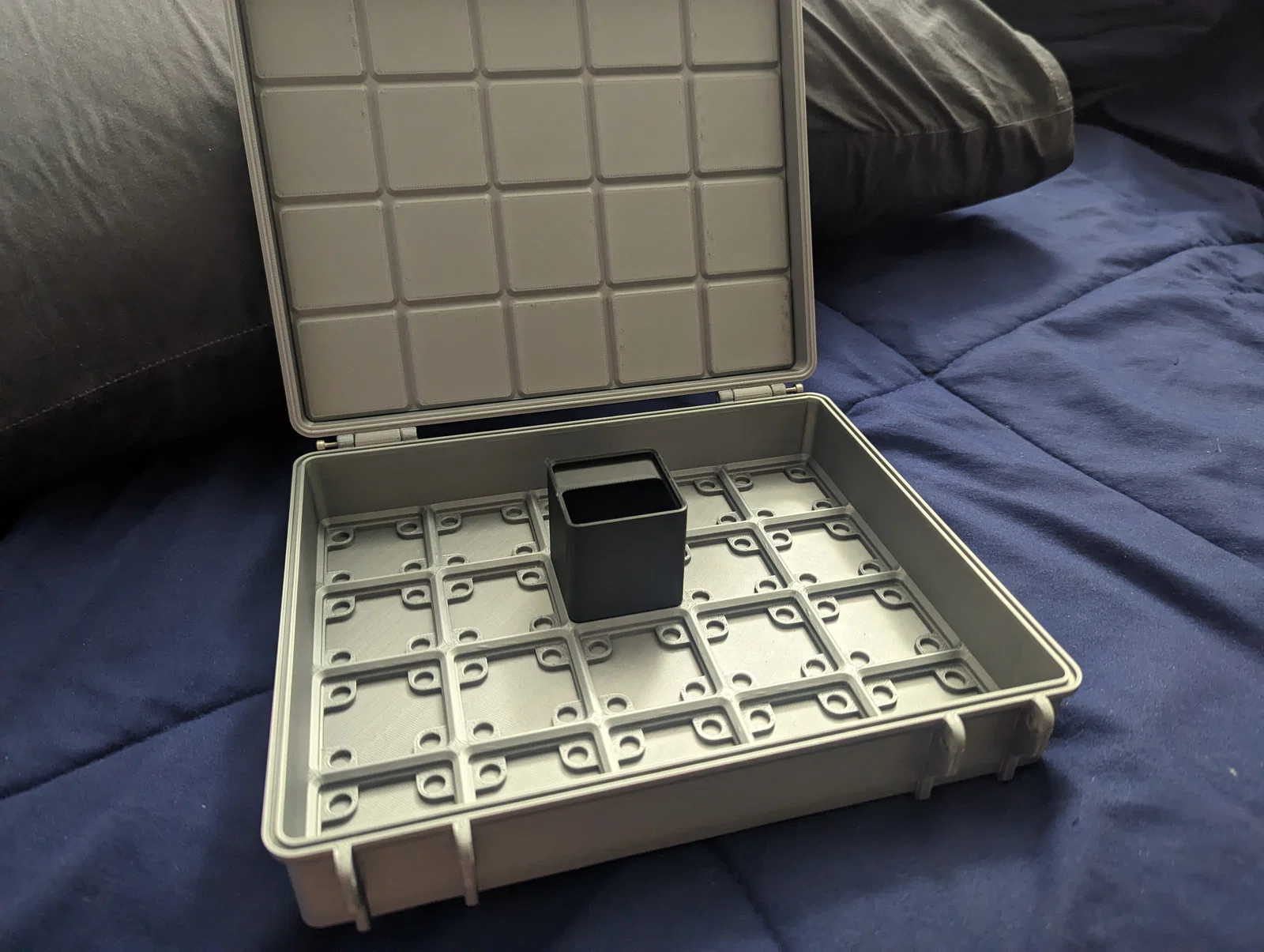

Insert gắn cho nắp trên này sẽ lấp phần khoảng trống đó và tạo một pattern kiểu “đáy bin” để giữ phần đầu của các bin cố định, giống như phần đế giữ phần đáy.

Model chừa clearance đủ để bạn dễ kéo ra/kéo vô nếu không muốn gắn cố định. Mình dùng băng keo 2 mặt để dán insert vào nắp. Dùng foam tape sẽ tạo độ kín tốt hơn, có thể giữ luôn cả các hạt rất mịn.

Bạn cũng có thể “merge” insert này với STL của nắp hiện có để in nắp một lần cho xong. Hai STL nên được căn giữa trùng nhau, và nâng insert lên 1.6 mm so với mặt bàn in (nếu bạn in nắp theo kiểu úp mặt ngoài xuống). Cách này có thể làm slicer hơi “kỳ kỳ”, nhưng nhìn chung vẫn đẹp và hoạt động bình thường. Mình đang làm các STL tối ưu riêng cho việc merge để tránh chuyện này.

Mẫu này mới chỉ test với Rugged Box, nhưng chắc cũng chạy được với GridBox của bilboDD. Mình đã đăng các size tương tự Rugged Box, và có sẵn file Parametric Fusion360 nếu bạn muốn tuỳ biến theo ý.

Rugged Box nói là thiết kế cho bin “full-height”, và mình phát hiện điều đó có nghĩa là bin 7U (tổng chiều cao 46.4 mm, tức 7 × 7 mm + 4.4 mm) — insert này được thiết kế để cố định đúng loại đó. Bin thấp hơn thì dĩ nhiên không ôm/giữ được, nhưng bạn cũng cần cẩn thận với bin xếp chồng, vì clearance sẽ cộng dồn và tạo thêm khoảng trống ở phía trên. Mình đang dùng các model bin từ Gridfinity Rebuilt OpenSCAD.
