Case ESP32 C3 SuperMini cho Mitsubishi AC (CN105)

Mình muốn làm một cái case đơn giản cho con ESP32C3 nhỏ nhất mà mình tìm được để dùng bên trong máy lạnh Mitsubishi. Trên một số máy lạnh Mitsubishi có cổng CN105 cho phép bạn điều khiển máy từ xa mà không cần tốn $100+ để mua bộ điều khiển WiFi chính hãng.

Có một dự án rất hay là esphome-mitsubishiheatpump cho phép bạn cài đặt và cấu hình microcontroller trong ESPHome để tích hợp vào Home Assistant.

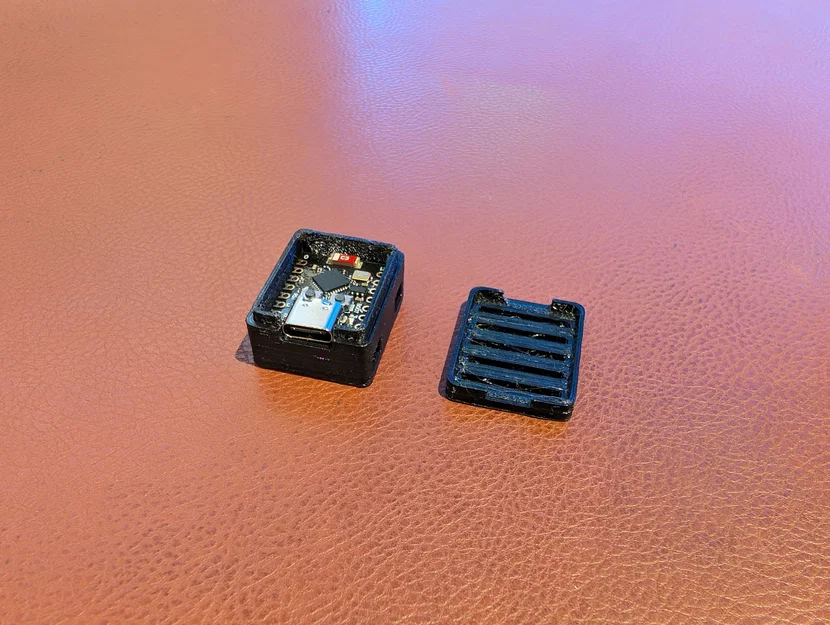

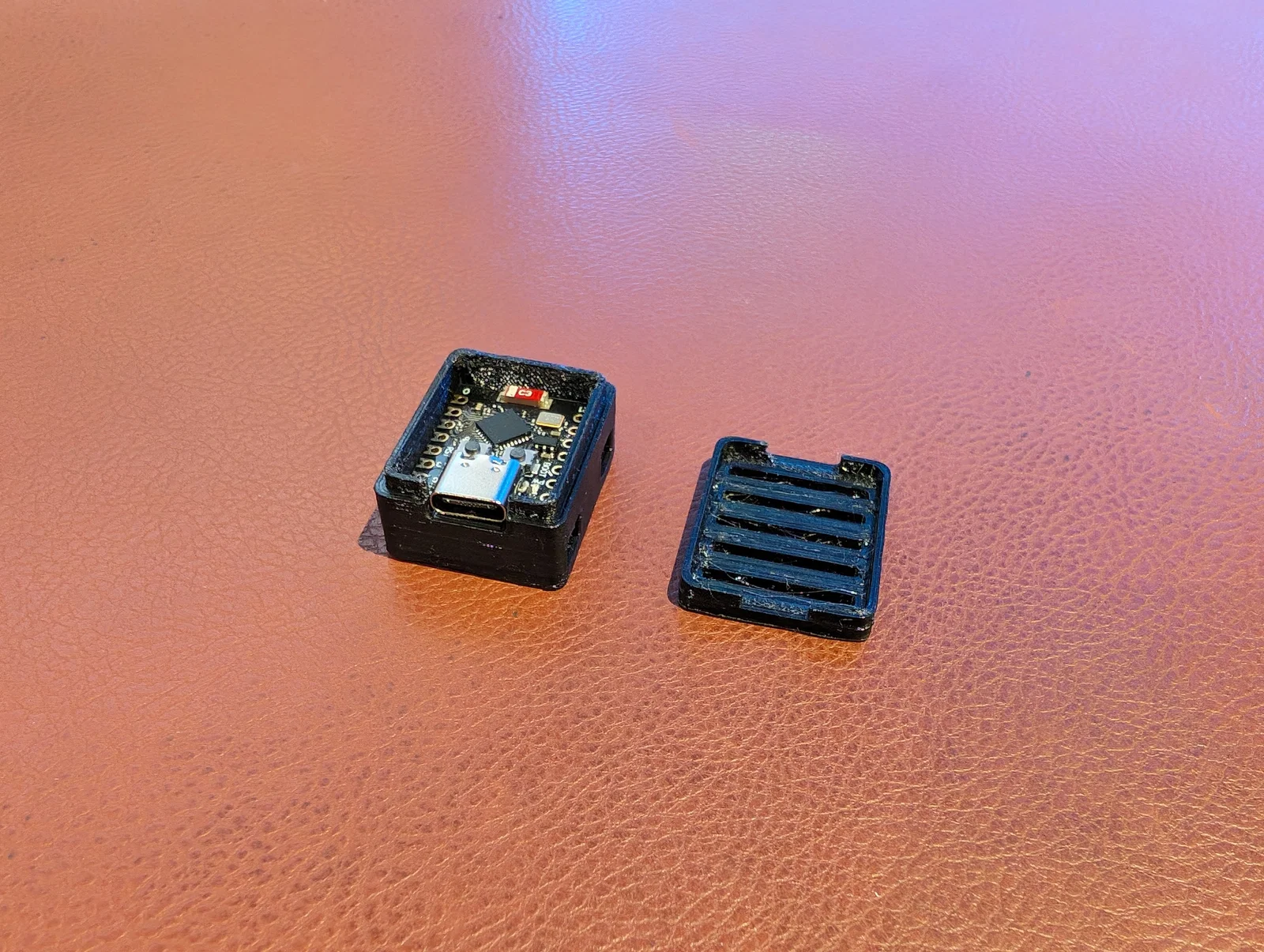

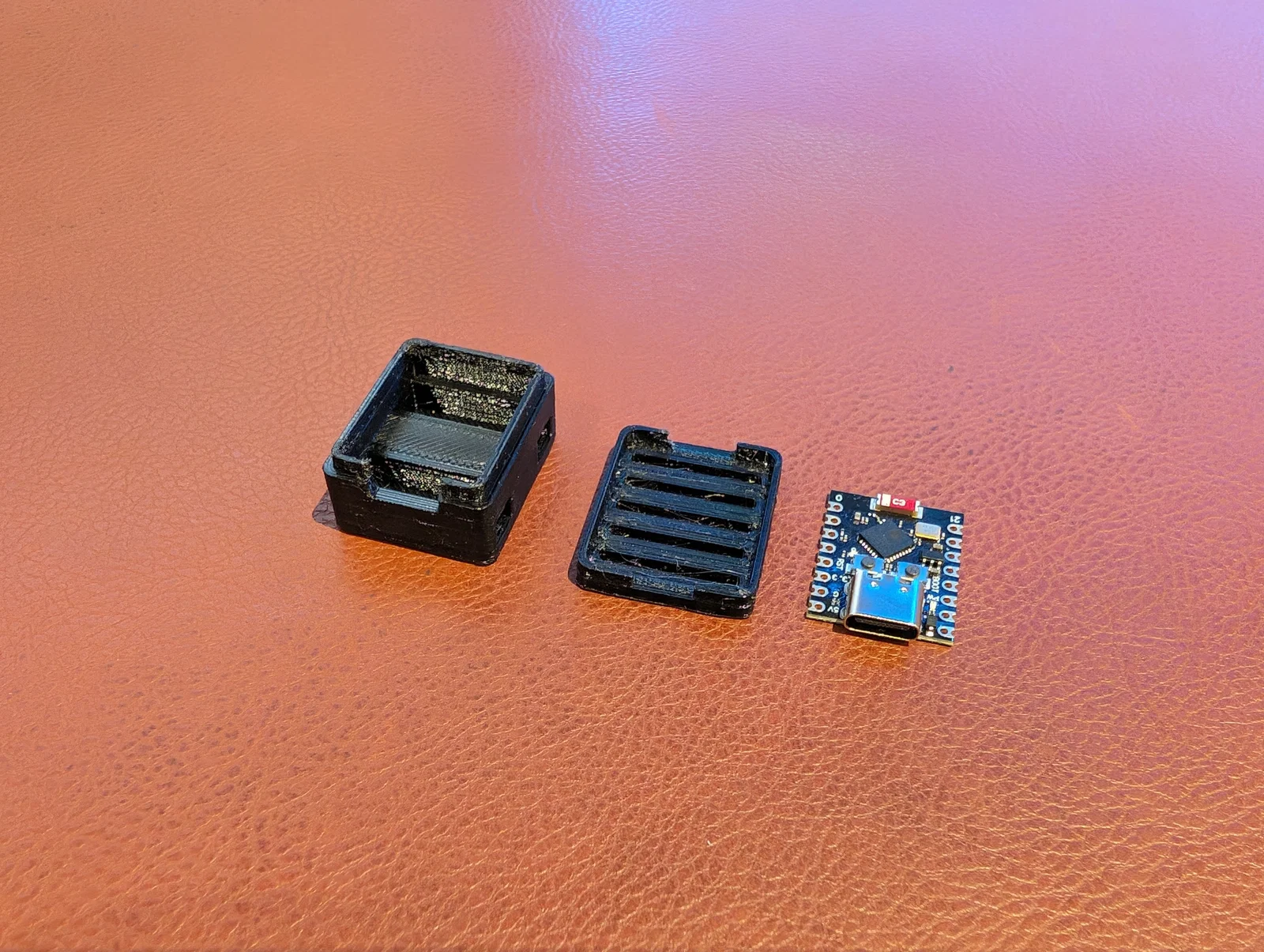

Mình đã dành thời gian để đảm bảo board được đỡ chắc, có chừa chỗ cho các chân right angle pins, và đủ không gian để dây DuPont gắn vào vừa khít.

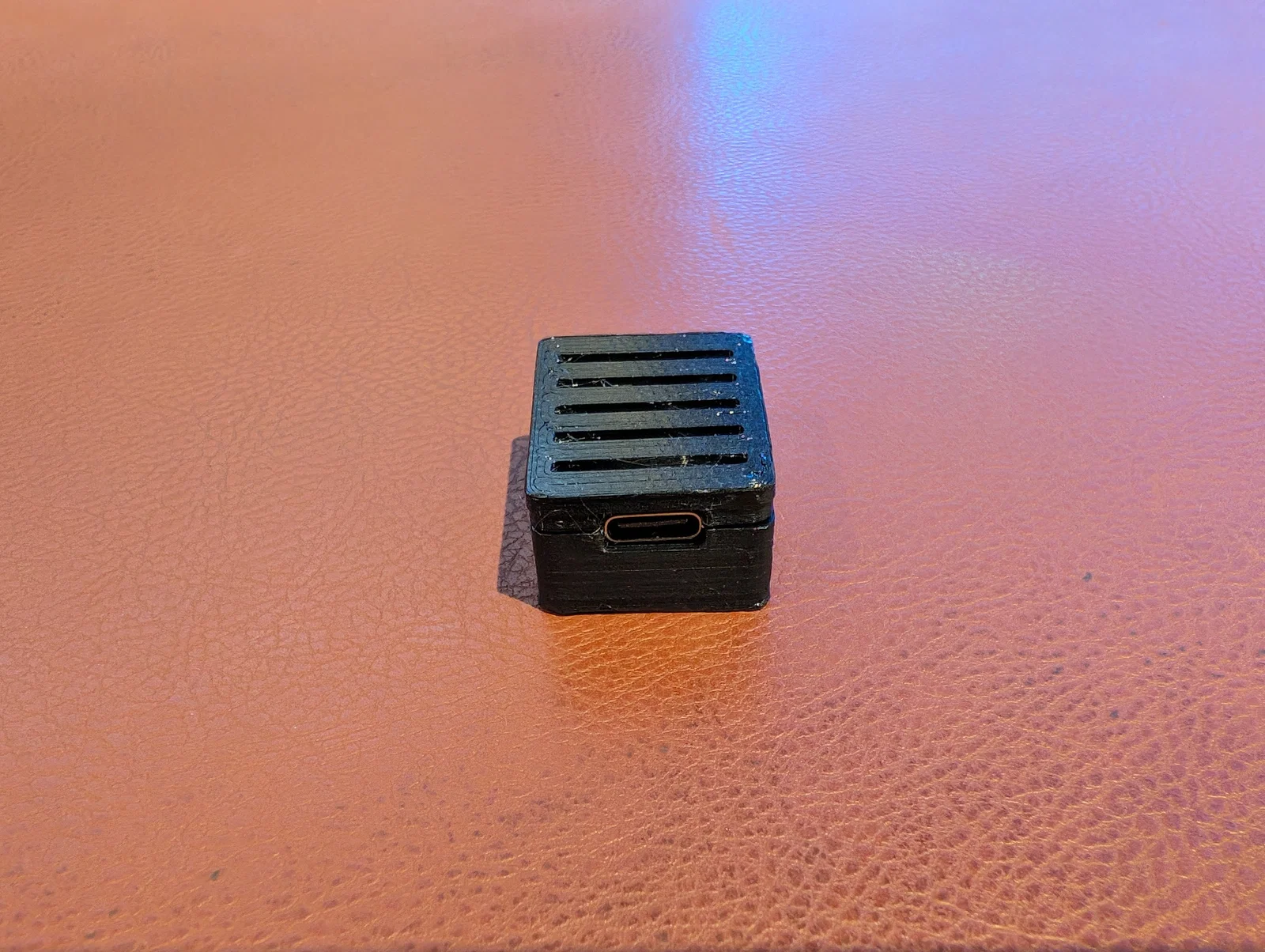

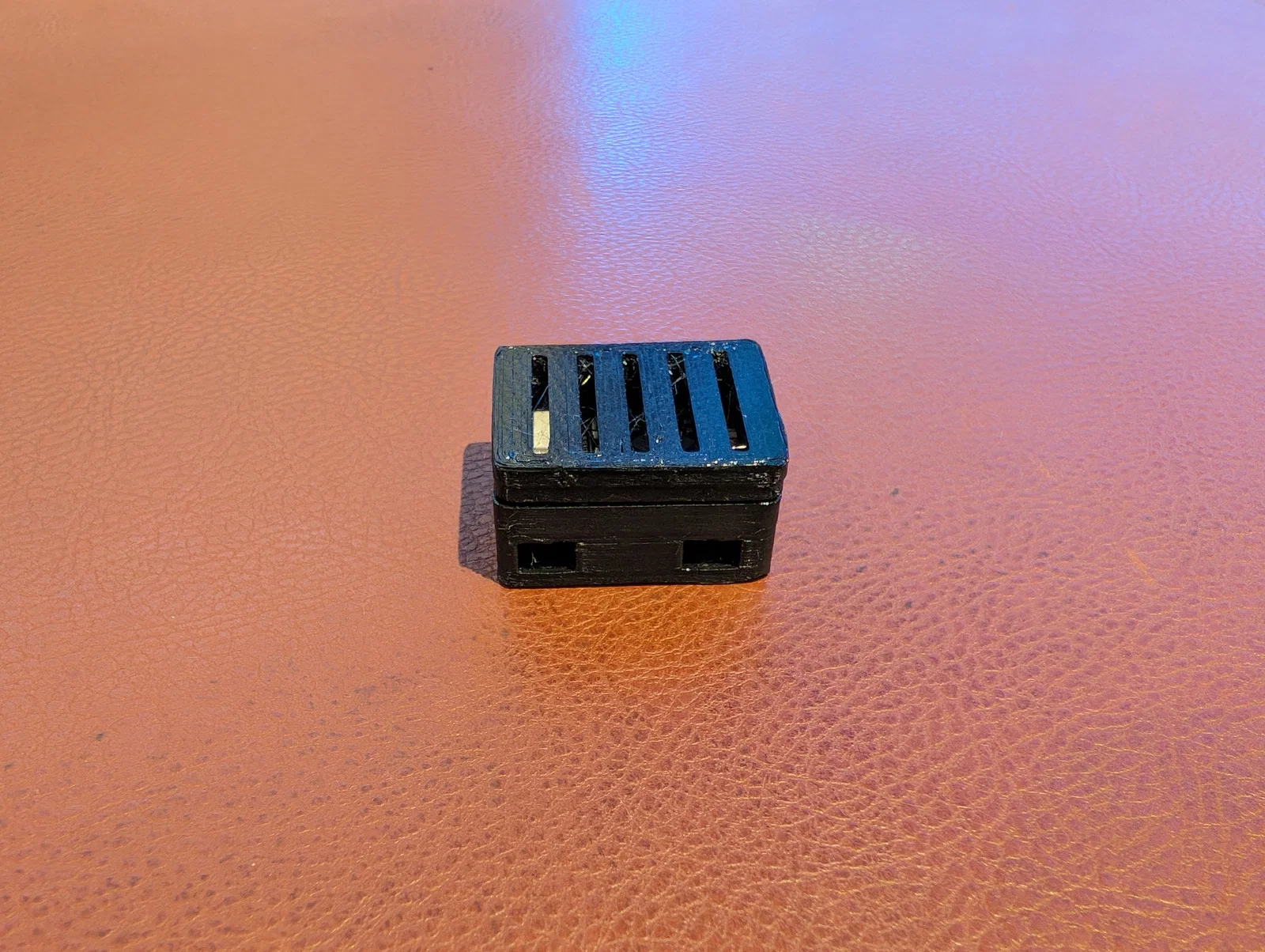

Mình đã in mẫu này bằng cả PLA lẫn PETG nên bạn chọn vật liệu nào cũng được. Hình chụp đều là PETG nên bạn sẽ thấy bị stringing giữa các khe trên nắp. In không cần supports hay brims vẫn ra đẹp, và để mặc định 15% infill là ổn. Mình đã in layer height 0.2mm và 0.16mm, cả hai đều ổn với nozzle 0.4mm.

Please note: Bạn cần mở máy lạnh để lắp cái này và sẽ có nguồn điện áp cao trong tầm với. Bạn tự chịu rủi ro khi thực hiện và ở nhiều nơi, công việc liên quan điện cần do thợ/đơn vị có giấy phép thực hiện.

I take no responsibility or risk from you harming yourself or damaging your AC.

You have been warned.

Software

esphome-mitsubishiheatpump | By geoffdavis

https://github.com/geoffdavis/esphome-mitsubishiheatpump/tree/develop

Note: bạn cần set các mục sau trong file ESPHome yaml.

climate:

• platform: mitsubishi_heatpump

  hardware_uart: UART0

  baud_rate: 2400

  rx_pin: 1

  tx_pin: 0

logger:

hardware_uart: UART1

Hardware

ESP32 C3 SuperMini

https://www.aliexpress.com/item/1005005967641936.html?spm=a2g0o.order_list.order_list_main.140.7b7c1802rma1IY

https://www.tindie.com/products/adz1122/esp32-c3-development-board-esp32-supermini/

Premade CN105 To DuPont Cable

https://www.ebay.com.au/itm/285315164757?mkcid=16&mkevt=1&mkrid=705-154756-20017-0&ssspo=0ZC1rScdTvi&sssrc=2047675&ssuid=C0ZP1rOwSpa&widget_ver=artemis&media=COPY

https://www.ebay.com.au/itm/195638256211?mkcid=16&mkevt=1&mkrid=705-154756-20017-0&ssspo=6FPJ1mBoRcC&sssrc=2047675&ssuid=C0ZP1rOwSpa&widget_ver=artemis&media=COPY

40 Pin Headers Right Angle Single Row 2.54mm Pitch Male Header

https://core-electronics.com.au/0-100-2-54-mm-breakaway-male-header-1x40-pin-right-angle.html

https://www.amazon.com/Headers-Single-2-54mm-Breadboard-10-Piece/dp/B01EWSOGG4
