Mount Haptic cho Pedals Thrustmaster (Thrustmaster Pedals Haptic Mount)

CẢNH BÁO - Bạn cần tự xác định xem cái mount bạn in ra có đủ chắc theo bộ setup và thiết bị của bạn hay không. Không chỉ kiểm tra mount có đủ cứng/cứng vững theo tiêu chuẩn của bạn, mà còn phải kiểm tra khoảng hở (clearance) của bộ haptics sau khi gắn. Hãy kiểm tra ở cả hai trạng thái: khi pedal ở vị trí dựng lên (upright) và khi đạp xuống (depressed). Việc này đặc biệt quan trọng với pedal phanh và cái ty/rod giữ lò xo.

NOTE - Mình có cung cấp một phiên bản phần chính của mount dành cho pedal T3PA và T3PA Pro. Mình chưa test phiên bản này. Việc có chạy được hay không sẽ phụ thuộc rất nhiều vào cách bạn set pedal và loại haptics bạn gắn. Pedal T3PA, đặc biệt khi lắp kiểu inverted, có góc và khoảng hở khác so với T-LCM. Tất cả hướng dẫn bên dưới đều giả định bạn dùng T-LCM.

Mô tả

Mình muốn gắn haptics lên bộ pedal T-LCM và chọn Simagic HPR haptic transducers. Mình không ưng các mẫu mount có sẵn nên tự làm bộ này. Tiện thể mình mở rộng thiết kế để có các tính năng sau.

- Khả năng gắn nhiều loại transducer hoặc motor với khoảng hở phù hợp.

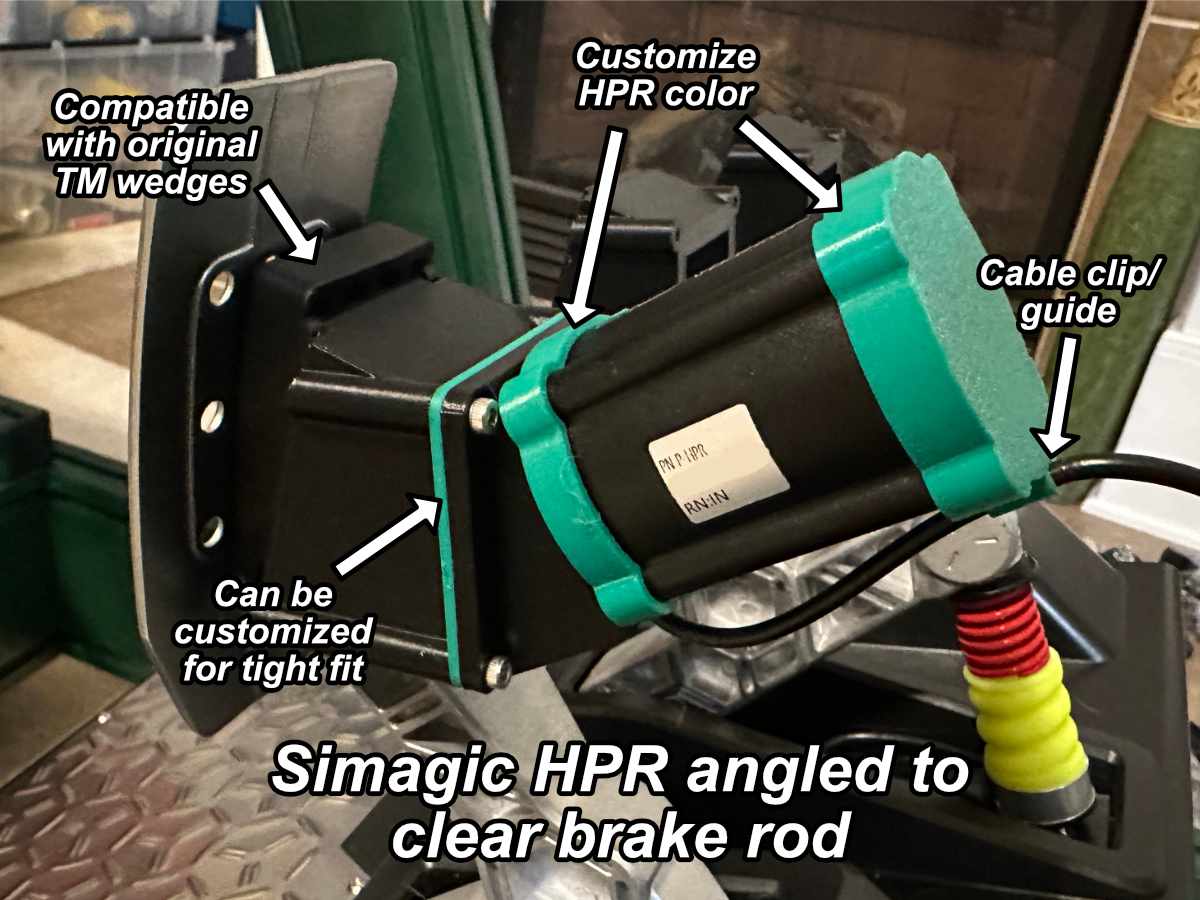

- Khả năng tinh chỉnh độ khít (fit) của mount cho pedal T-LCM.
- Khả năng dùng lại wedge và ốc/vít zin của pedal Thrustmaster.

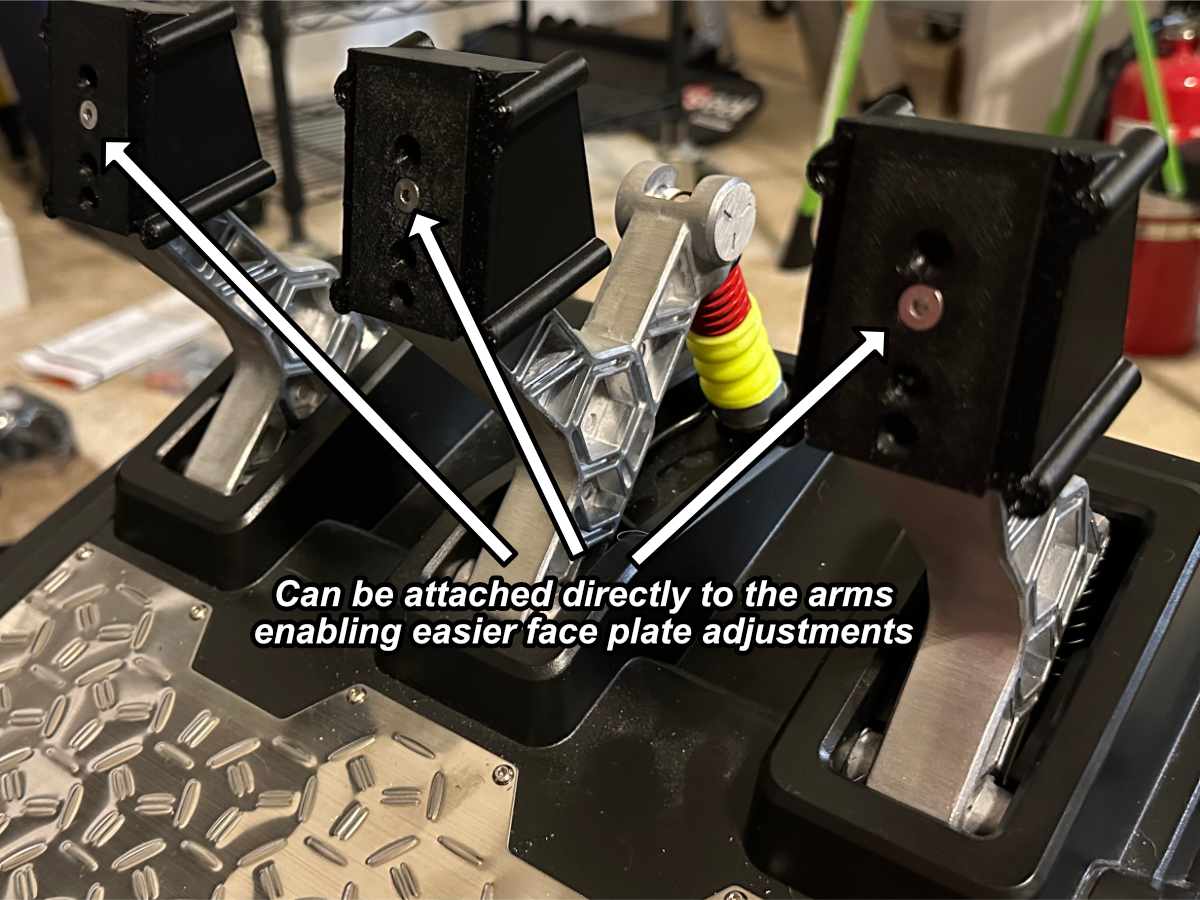

- Có thể để mount gắn sẵn trên pedal khi bạn chỉnh vị trí và góc của mặt pedal (pedal face plates).

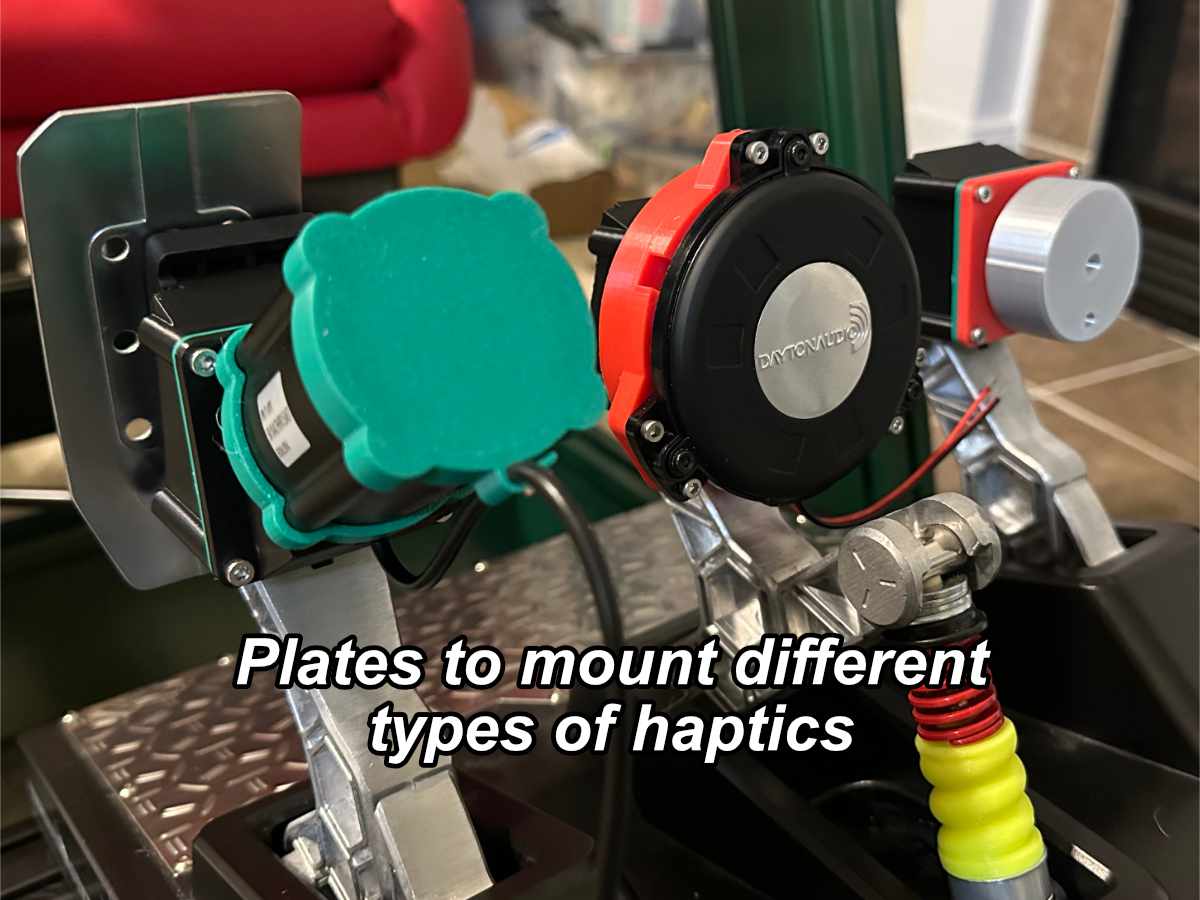

Mình có kèm plate cho 3 loại transducer: Simagic HPR, Dayton TT25, và loại transducer 50mm phổ biến trên Amazon. Mình cũng có đưa ra cách để gắn các transducer/motor khác mà không cần remix toàn bộ mount. Mình sẽ nói từng lựa chọn bên dưới.

Phần Mount

Mọi lựa chọn đều cần in file tlcm_mount.stl. Nên in chắc, nhưng “chắc cỡ nào” phụ thuộc nhiều vào haptics bạn gắn và cách bạn set. Mình in bằng PETG với infill 25%, 4 walls, và 4 lớp top/bottom. Bạn sẽ cần support cho các gờ (lips) phía dưới.

File t3pa_mount.stl cũng có thể dùng. Khác biệt chính là nó không có vách trên (top wall) để dùng được cho pedal T3PA. Ngoài ra thì giống tlcm_mount.stl.

NOTE - File t3pa_mount.stl chưa được test trên pedal T3PA hoặc T3PA Pro, nên xem như dạng thử nghiệm (experimental) cho các pedal đó.

Wedges (Tuỳ chọn)

Một điểm hơi khó chịu của pedal T-LCM là phần hoàn thiện không đồng đều. Có vẻ có sai số do đúc và hoàn thiện, thậm chí giữa các tay (arms) trong cùng một bộ pedal. Wedge được làm ra để xử lý chuyện này. Nó hoàn toàn tuỳ chọn; nếu mount của bạn in đủ chắc và đủ cứng, có thể bạn không cần.

Plates

Chọn plate đúng với loại haptics bạn đang gắn. Nếu không có plate cho transducers/motors/haptics bạn dùng, mình có cung cấp một plate trống (blank) để bạn thử. Hãy in với infill 100% và khoan lỗ theo haptics của bạn. Ngoài ra bạn cũng có thể tự thiết kế plate. Lỗ bắt của mount này là M3 và khoảng cách lỗ là 53mm theo mỗi chiều.

Tương tự mount chính, plate cũng nên in chắc. Mình cũng in bằng PETG. Các plate “minimal” cho Simagic HPR và Dayton TT25 sẽ cần support.

Ghi chú cho Simagic HPR

Bạn sẽ dùng 4 con vít M4 đầu chìm (flat head) đi kèm Simagic HPR để bắt vào plate. Ngoài ra, không bắt buộc nhưng mình khuyên nên in thêm mẫu ring clip hoặc cap clip để định hướng/dẫn dây.

Plate cho Simagic HPR cần in có support. Support có thể đẩy ra dễ bằng cách luồn vít M4 vào lỗ từ phía trên.

Mình cũng có cung cấp mẫu ring và cap không có clip nếu bạn chỉ muốn che các dải đỏ trên Simagic HPR. Mình khuyên lắp sau khi đã siết plate vào mount, vì lắp sớm sẽ làm khó thao tác siết các vít phía dưới.

Ghi chú cho Dayton TT25

Mình có cung cấp 2 phiên bản plate cho Dayton TT25. Một bản thiết kế gần giống vòng mounting ring do Dayton cung cấp và một bản nhỏ hơn kiểu “minimal” in nhanh hơn và dùng khoảng 60% filament.

Do Dayton TT25 khá to, bạn sẽ cần bắt plate vào mount trước rồi mới gắn Dayton TT25 vào mount.

Ghi chú cho Transducer 50mm

Plate cho transducer này khá đơn giản và sẽ cần 1 con bu lông M5 đầu chìm (flat head). Chiều dài bu lông tuỳ theo mẫu transducer 50mm cụ thể bạn dùng.

Lắp ráp

1. In mount trước rồi gắn mount vào tay pedal (pedal arms) bằng 1 con vít M4. Việc gắn mount bằng vít riêng là tuỳ chọn vì mount vẫn có thể được giữ bằng 2 con vít dùng để bắt face plate; nhưng gắn thêm sẽ giúp bạn dễ chỉnh vị trí mặt pedal về sau. Mount có sẵn các lỗ trùng với lỗ trên tay pedal. Chỉ cần 1 lỗ để giữ mount. Chiều dài vít M4 tuỳ bạn dùng lỗ nào. Nhớ canh sao cho vít không thò ra quá xa qua con tán/nut phía sau, nếu không có thể cấn wedge hoặc plate.

2. Sau khi in và gắn mount xong, quyết định xem có cần wedge để mount chắc hơn không. Có thể không cần tuỳ setup của bạn. Nếu cần, tìm wedge phù hợp (có thể mỗi tay một kiểu). Chọn wedge cao nhất mà vẫn ôm sát (flush) với mặt sau của mount. Mình có 5 wedge với các chiều cao khác nhau. Mỗi wedge cao hơn wedge kế bên 0.5mm. Khi đã chọn được cái hợp nhất, dán thêm vài lớp băng keo điện lên phía trên để được độ khít tốt.

3a. Simagic HPR - Bắt Simagic HPR vào plate bằng 4 vít M4 đầu chìm đi kèm transducer.
3b. Dayton TT25 - Chưa gắn Dayton TT25 vào plate lúc này.
3c. Transducer 50mm - Bắt transducer 50mm vào plate bằng vít/bu lông M5 đầu chìm.

4. Bắt plate vào mount bằng 4 vít M3x20 đầu trụ (cap head). Nếu có dùng wedge, wedge sẽ nằm giữa plate và mount. Nó sẽ được giữ bằng chính các vít bắt plate vào mount. Lưu ý các lỗ trên mount được thiết kế hơi chặt. Bạn nên “taro ren trước” bằng cách vặn thử một con vít M3 xuyên qua lỗ trước khi gắn plate.

5a. Simagic HPR - Nếu dùng ring hoặc cap thì trượt/lắp vào ngay lúc này. Nếu dùng bản có cable clip, clip có thể (tuỳ chọn) được cố định bằng vít M3x4 đầu trụ. Vít này là tuỳ chọn và nếu dùng thì không cần siết chặt. Siết quá tay có thể làm trầy bề mặt (finish) của HPR.
5b. Dayton TT25 - Gắn Dayton TT25 vào mount bằng 6 vít M3x10 đầu trụ.

Thiết lập

Phần lớn thì mount chỉ cần đủ chắc để không làm giảm (dampen) rung động từ haptics. Mình in bằng PETG đã chỉnh (modified) với infill 25% và 4 walls và top/bottom layers. Thấy chạy ổn. Mình nghĩ filament loại nào cũng được miễn là in đủ cứng và giữ được vít M3.
