Bát gắn Logitech Brio 101 lên thanh nhôm định hình 2020
Bát gắn thay chân zin cho webcam Logitech Brio 101 (Brio 100 cũng vừa), lắp trực tiếp lên 2020 aluminum extrusion. Cần tháo webcam để lấy ốc Phillips 00 dưới nắp cao su và dùng lại ốc/chốt nhựa.
Mô tả

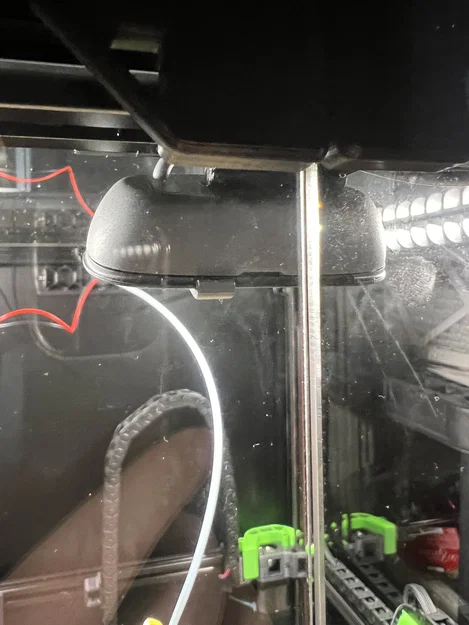

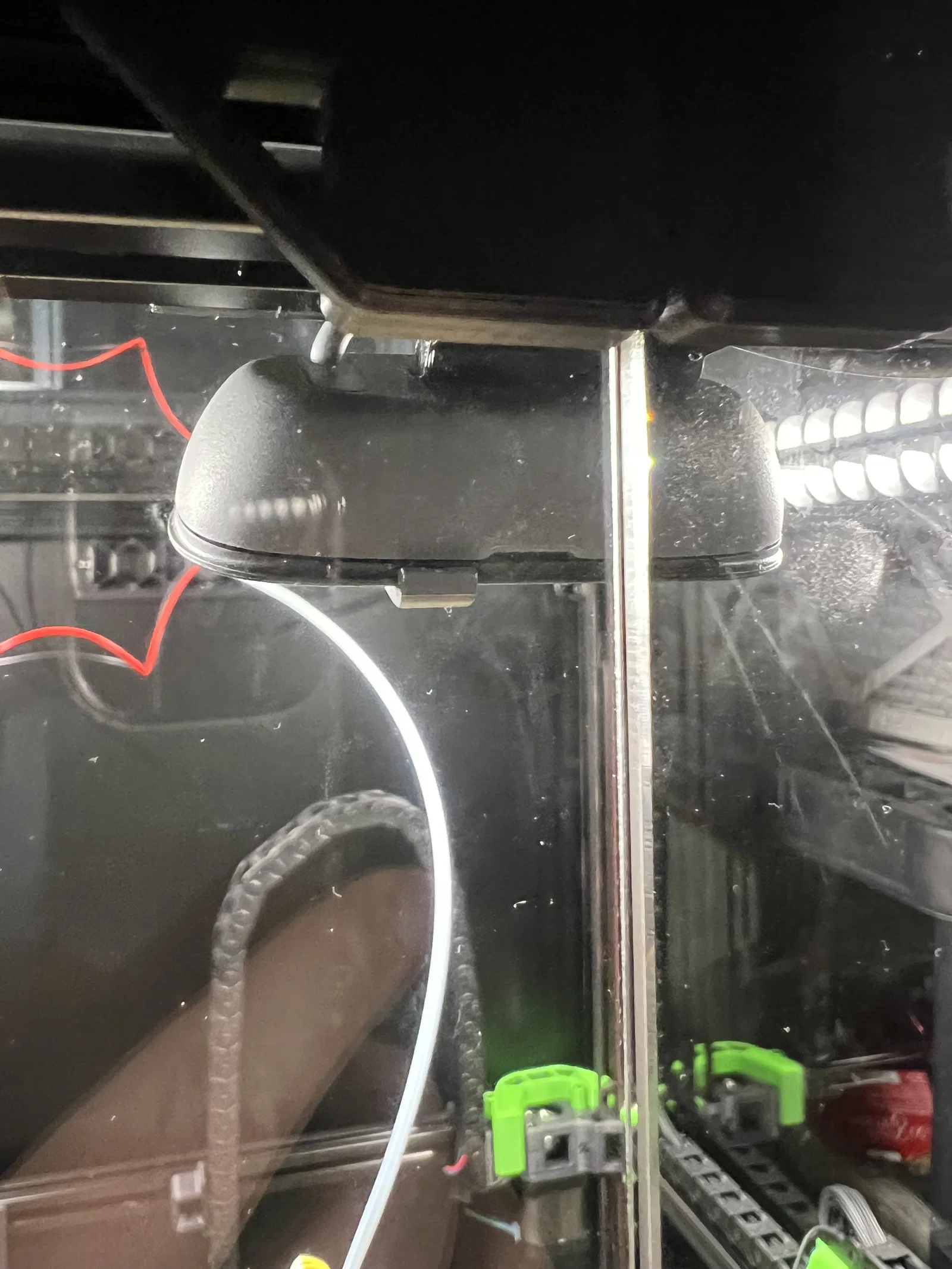

Mình thiết kế cái này để lắp cho Voron 2.4 của mình, nhưng chắc cũng dùng được cho bất kỳ thanh nhôm định hình 2020 nào.
Mình dùng webcam Logitech Brio 101. Brio 100 cũng sẽ vừa.
Bản in của mình dùng ASA, layer 0.2mm, để hướng đứng và dùng organic supports.
Tháo chân zin của webcam: sẽ thấy một con ốc rất nhỏ (Phillips 00) nằm dưới mấy nắp cao su ở khớp gập đầu tiên. Mình tận dụng lại con ốc và chốt nhựa trong cụm lắp.

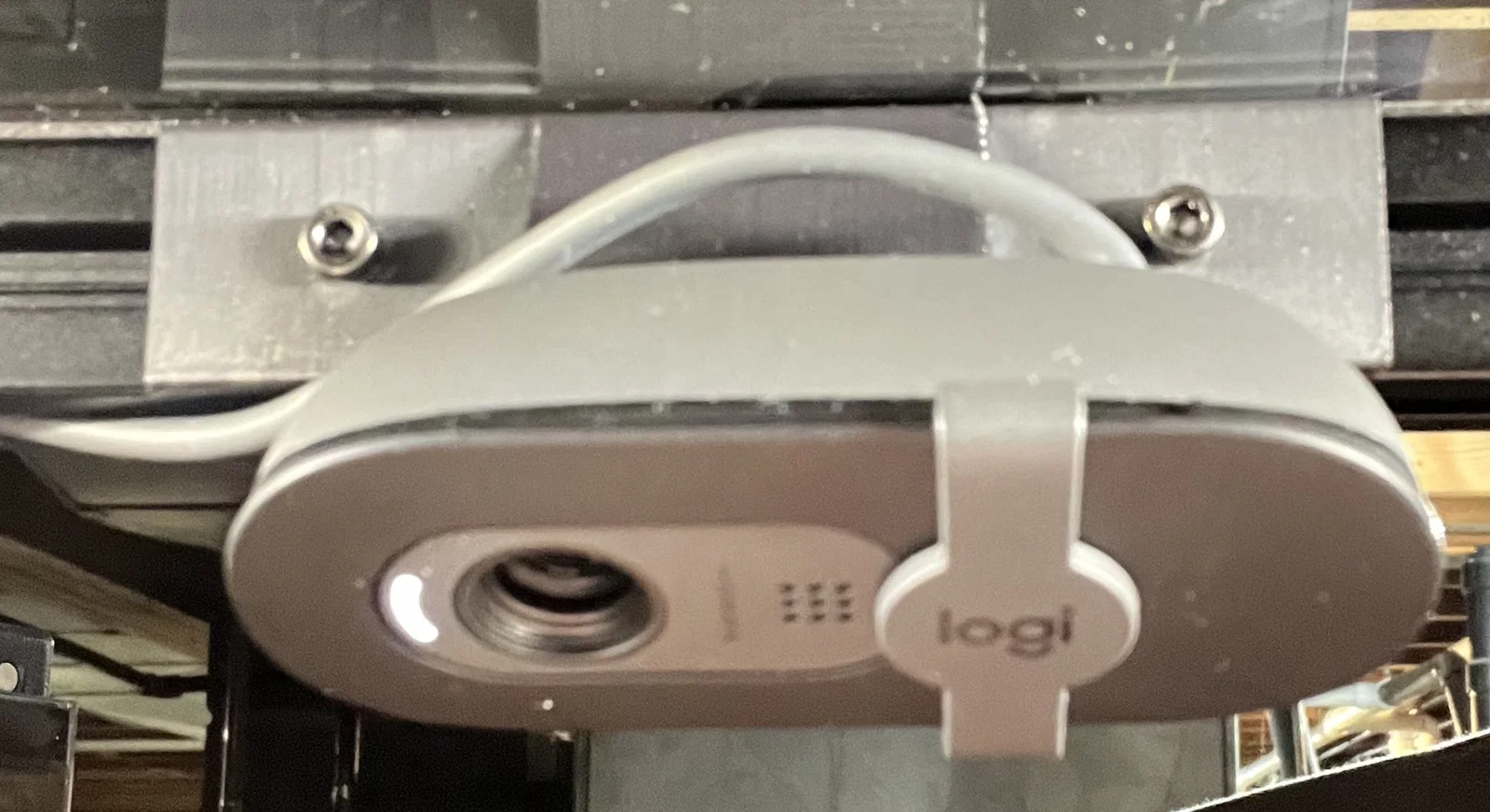

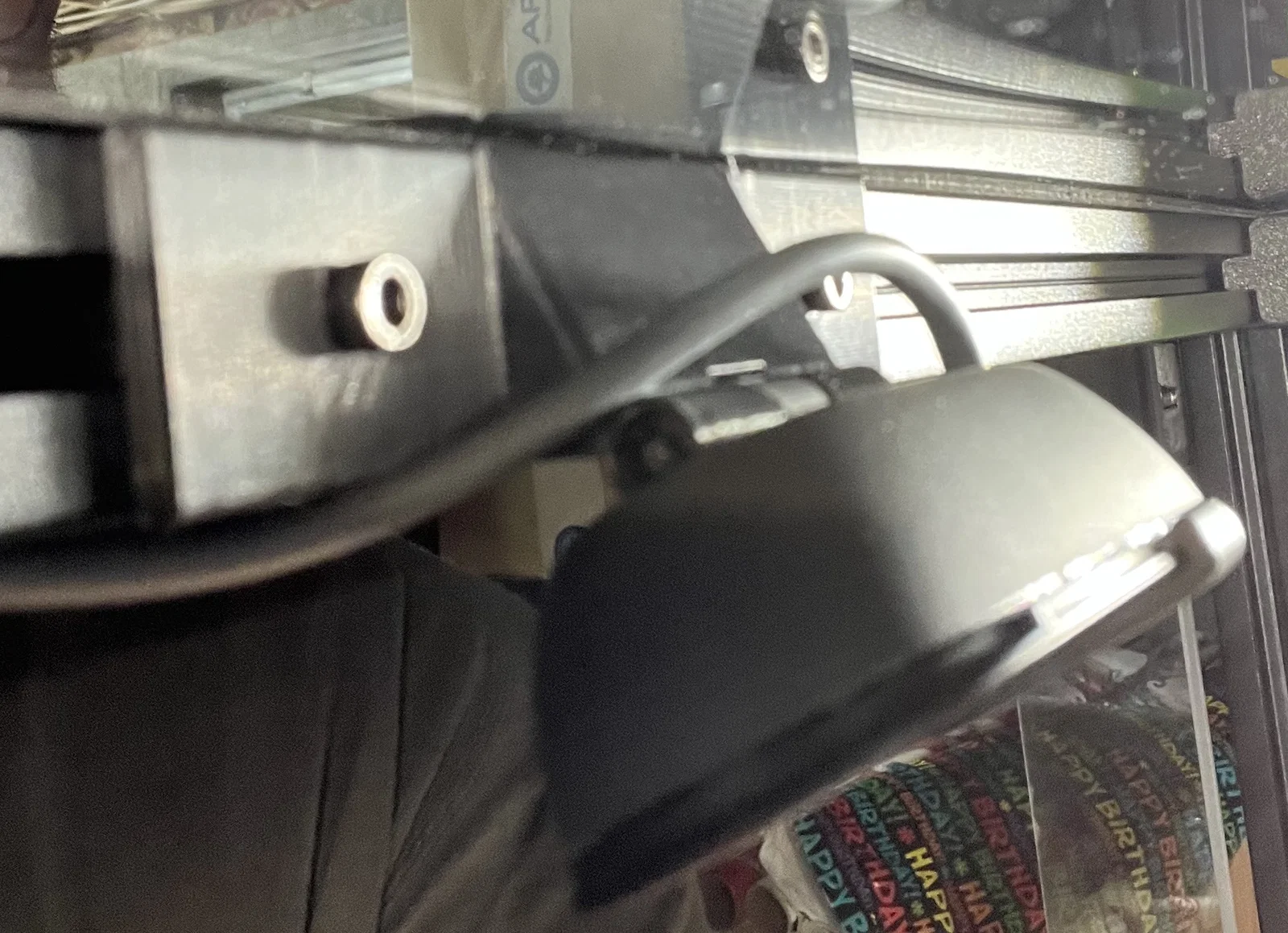

Gắn lên extrusion bằng hai con ốc M3 dài 8mm loại socket head cap screws và dùng M3 roll-in T nuts.
