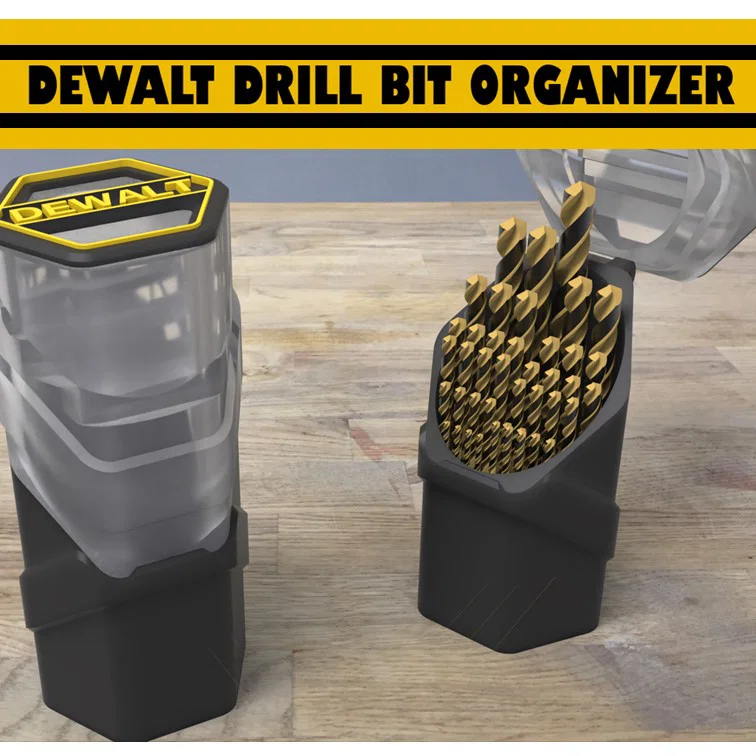

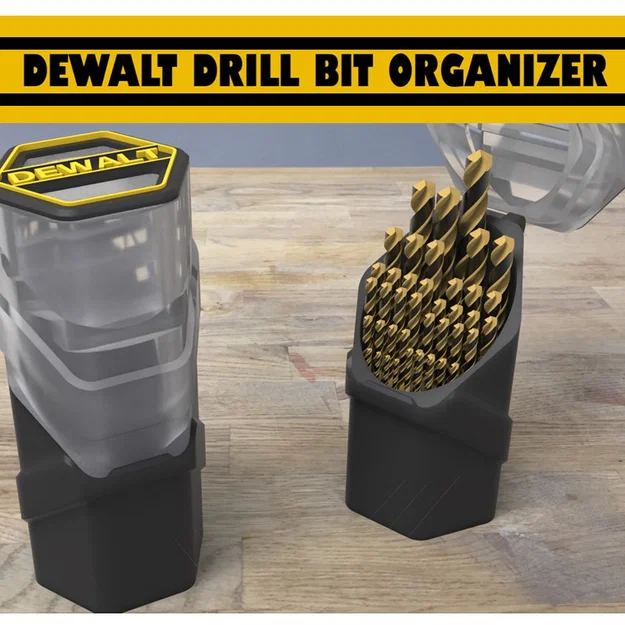

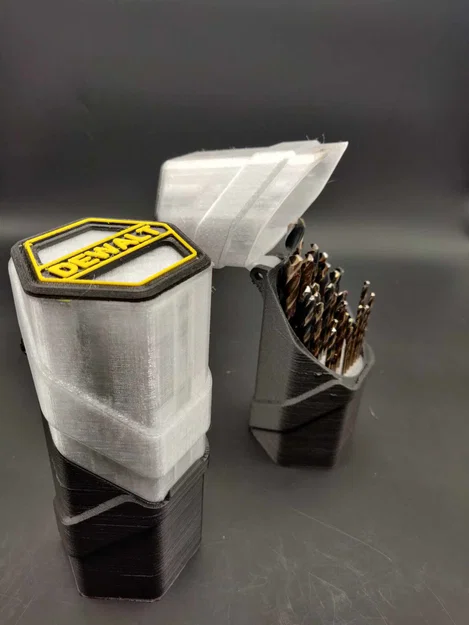

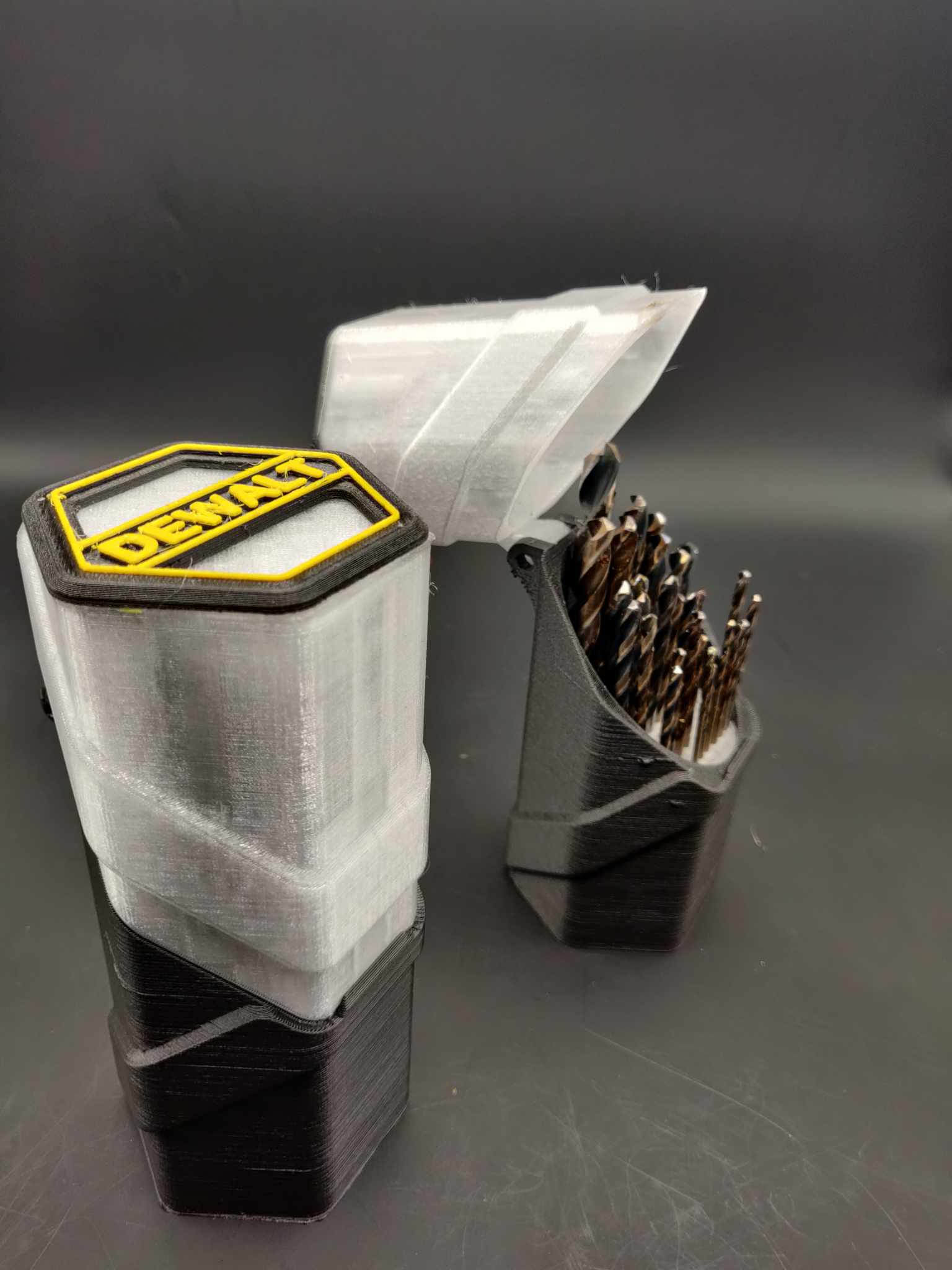

Hộp sắp xếp mũi khoan (Drill bit organizer)

Hộp sắp xếp mũi khoan này chứa được tối đa 42 mũi:

4x2mm

3x2.5mm

4x3mm

4x3.5mm

4x4mm

4x4.5mm

4x5mm

4x5.5mm

3x6mm

3x7mm

2x8mm

2x9mm

1zx10mm

Mình cuối cùng cũng nghĩ ra cách để để được nhiều mũi khoan cùng một cỡ trong chung một hộp. Cái này rất tiện vì có mũi dự phòng, lỡ đang làm mà bẻ/gãy mũi thì còn cái thay ngay.

Do có vài chi tiết nhỏ, mình khuyên nên in với độ phân giải 0.2mm.

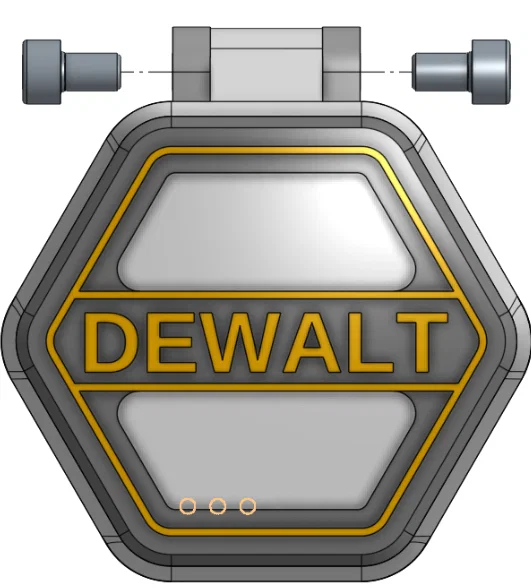

Để nối phần hộp và nắp, bạn có thể dùng vít M5. Mình khuyên dùng 2 con bu-lông M5 ngắn như trong hình bên dưới. Cách này giúp nắp xoay/mở trơn, không bị cạ ma sát.

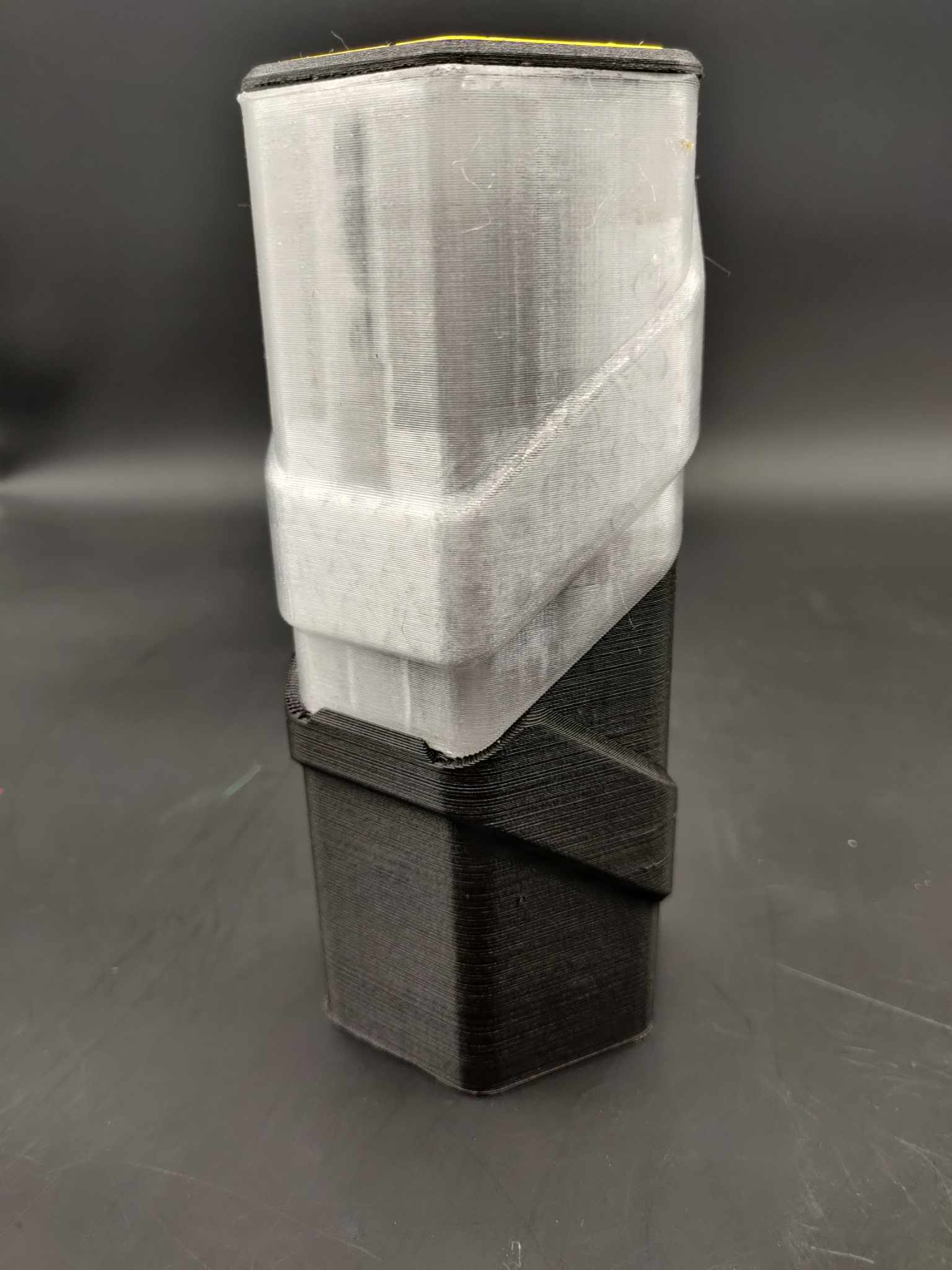

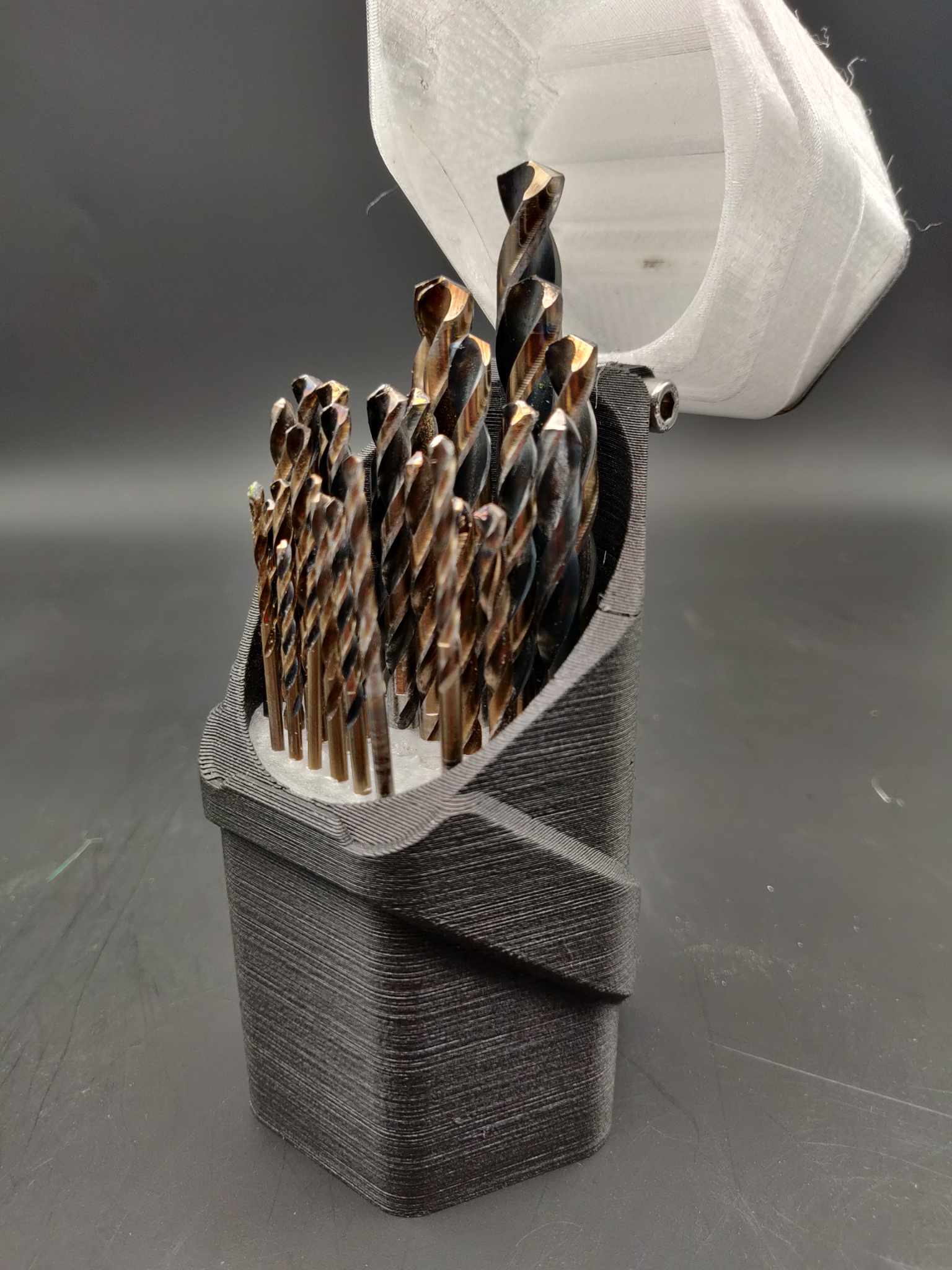

Nắp có cơ chế gài vào thân hộp như hình bên dưới. Nghĩa là hộp đóng rất chắc, lắc cũng không bung. Ngoài ra, trên nắp có vài gờ nhô lên giúp giữ mũi không bị rơi ra khi bạn lật ngược hộp (lúc đang đóng).

Miếng insert tròn được in riêng rồi lắp vào trong hộp. Nó tựa lên một cái “gờ” nhỏ. Để chắc chắn nó không xê dịch, bạn có thể chấm ít keo lên cái gờ đó rồi đặt insert vào.

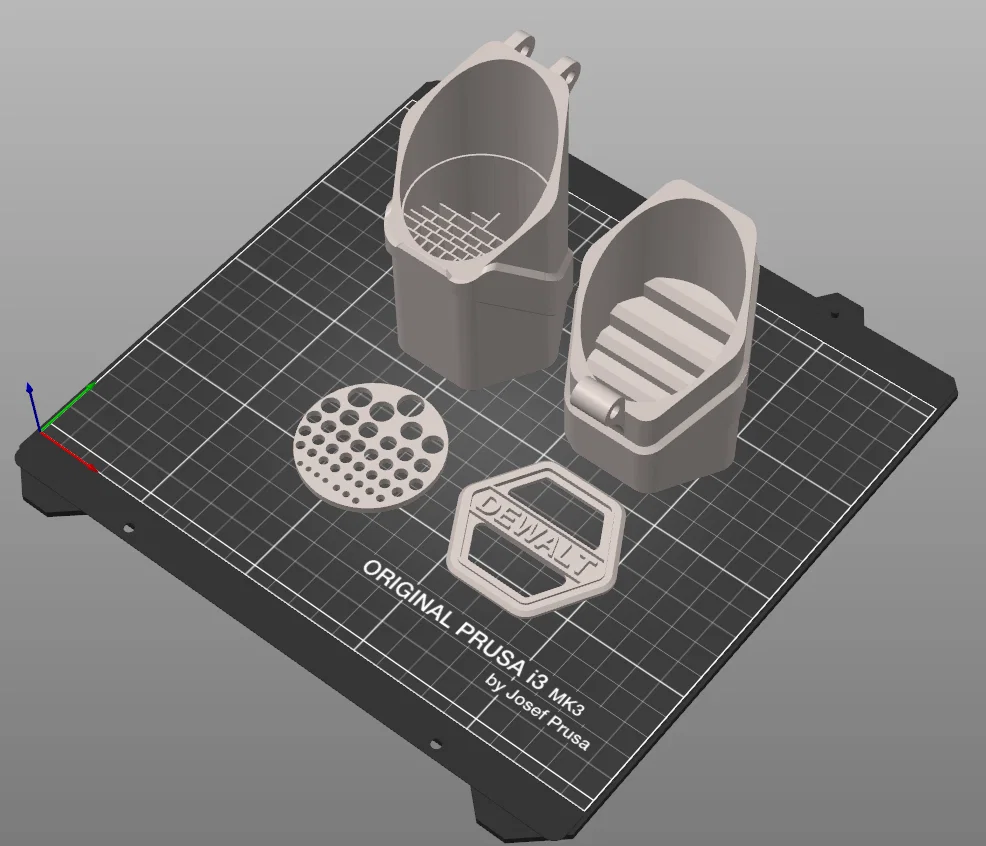

Hộp này in không cần support. (xem hình bên dưới để biết hướng đặt trên bed cho đúng)

Nhãn Dewalt không bắt buộc, bạn có thể tự thiết kế nhãn của mình. Mình chỉ dán keo nó lên nắp thôi.

Chúc bạn in vui.
