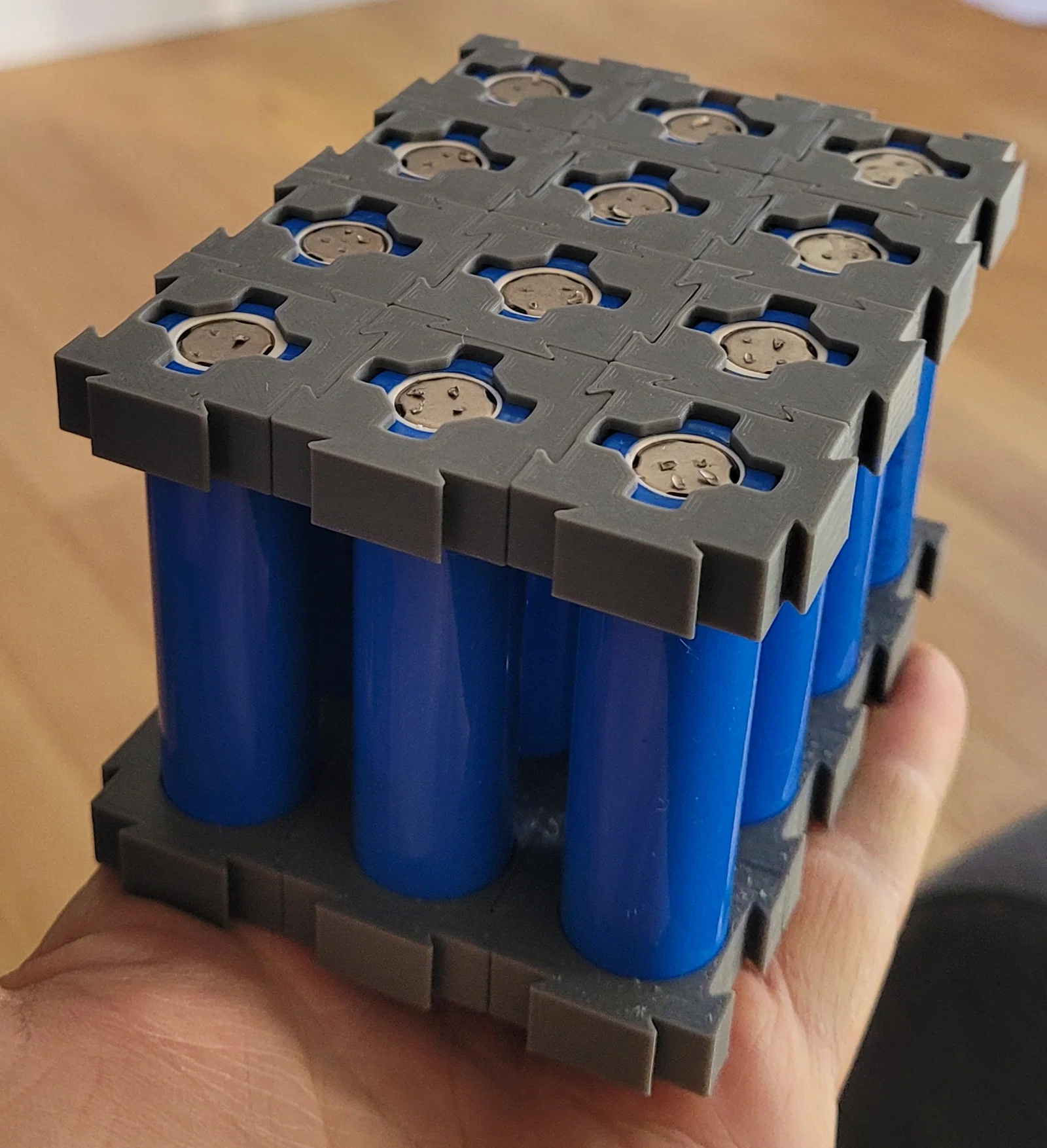

18650 modular cell holder bracket_corrected_editable – giá đỡ cell 18650 modular

Tóm gọn là mình nảy ra ý tưởng, tính coi có ai làm rồi chưa. Bingo, có rồi, nhưng file CAD bị lỏng quá (~2.1mm). Mình nghĩ là lỗi lúc upload: gần như ai dùng cũng gặp y chang, chỉ có tác giả là không.

Nên mình làm lại một bản model có thể chỉnh sửa bằng FreeCAD.

Bạn cứ thoải mái đổi kích thước cho hợp nhu cầu (loại cell khác, muốn chặt/lỏng hơn, cách bố trí…)

Các chỉnh sửa đã làm:

• tăng male dovetail thêm 0.95mm*2 = 1.9mm. Như vậy vẫn còn khoảng 0.25mm độ rơ. Lắp sẽ khít và vẫn tháo ra được.
• giảm đường kính chỗ đặt pin từ 18.9mm xuống 18.5mm. Hơi khít nhẹ nhưng bạn có thể thử giảm ít hơn.

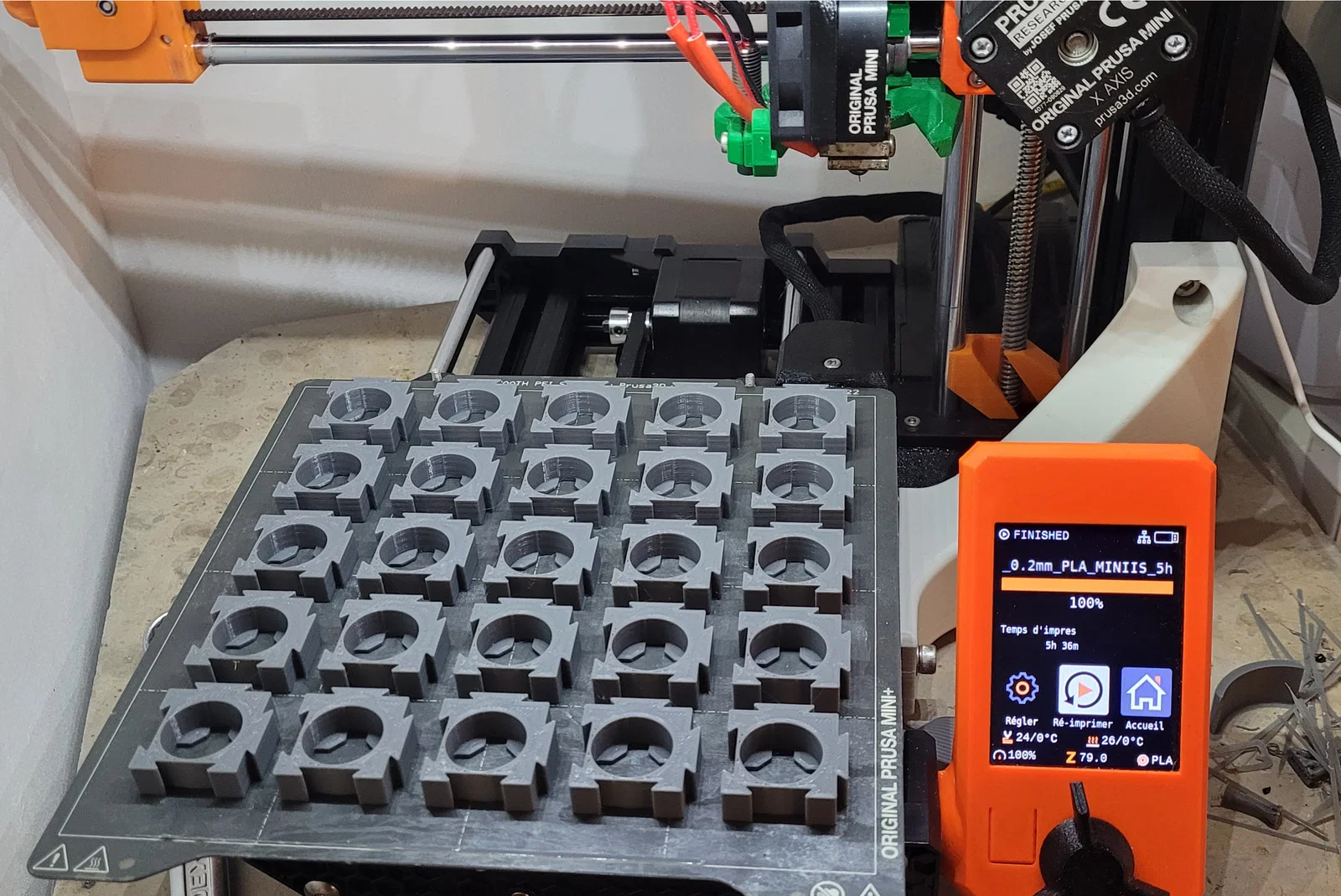

File 3mf là cho Prusa Mini với Sherpa Mini extruder, Input Shaper và 25 bracket.
