Kẹp gắn bình nước dưới yên xe đạp (Bicycle bottle holder) 1

5 hình

Thể Thao & Ngoài Trời

Kẹp gắn bình nước dưới yên xe đạp (Bicycle bottle holder)

Tác giả Greenparrot

Lượt tải
223
Lượt thích
57
Lượt coi
1.322

File 3 472,3 KB

  • bicycle_bottle_holder_part_1_1777425423.stlSTL · 208,8 KB
  • bicycle_bottle_holder_part_1_hide_nuts_1777425423.stlSTL · 220,3 KB
  • bicycle_bottle_holder_part_2_1777425425.stlSTL · 43,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

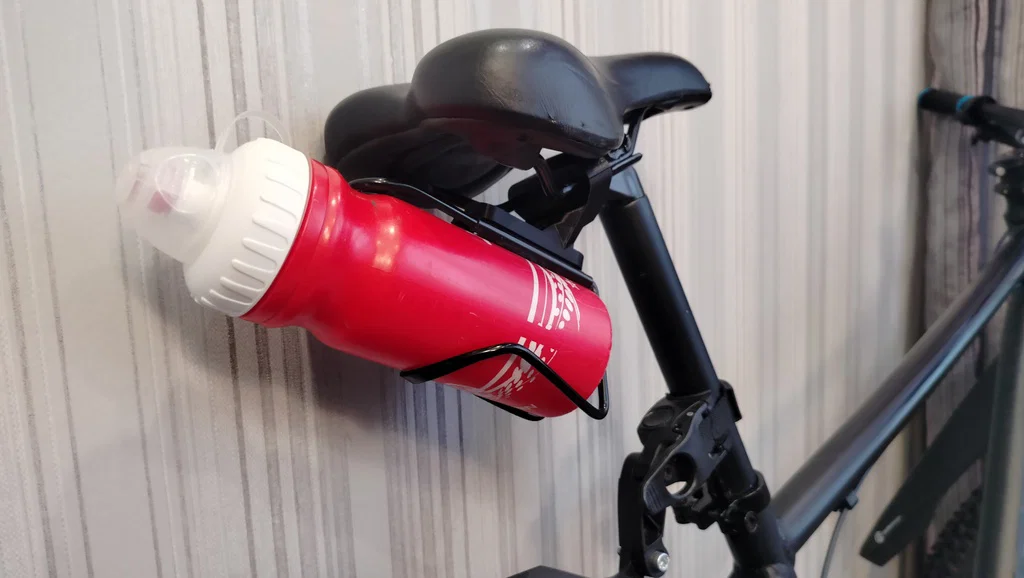

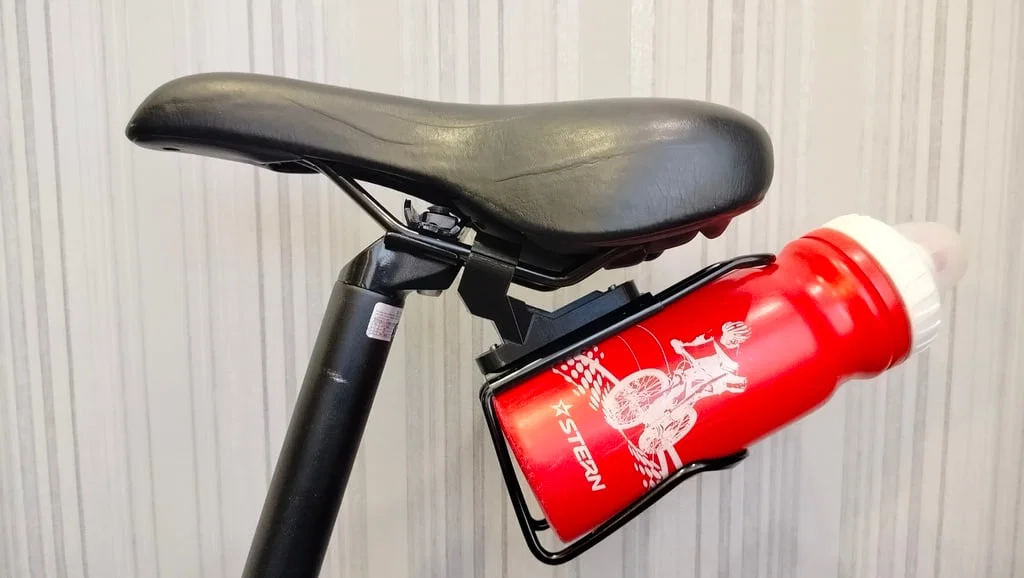

Kẹp gắn bình nước dưới yên xe đạp. Thiết kế cho ray yên xe đạp tiêu chuẩn. Gồm 2 phần, món này cho phép gắn hầu hết các bottle holder tiêu chuẩn dưới yên xe. Miếng nêm (wedge) đặc biệt chịu phần tải chính, nên đây là cách lắp các bộ phận hiệu quả nhất.

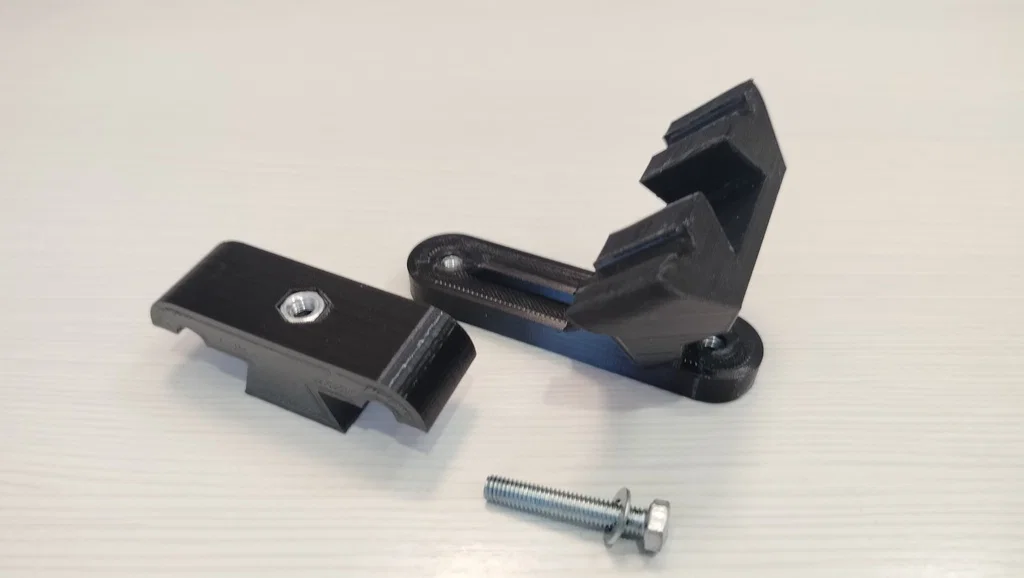

Trong model này có 2 kiểu “part 1”. Khác nhau nằm ở cách lắp ê-cu. Bản “hide nut” có vị trí kín để gắn ê-cu ngay trong lúc in, còn bản kia dùng ổ (socket) hở.

Để làm model này bạn cần:

  • 3 ê-cu M5
  • 1 vít M5*30
  • 1 long đền phẳng M5

Bạn có thể ủng hộ mình bằng cách ghé cộng đồng của mình tại đây

----------------------------------------------------------------------------------------------------------------

Kẹp gắn bình nước dưới yên xe đạp. Nó được làm theo kích thước tiêu chuẩn của yên xe đạp. Được chế tạo từ hai phần, gadget này cho phép lắp tất cả các bottle holder tiêu chuẩn dưới yên xe của bạn. Miếng nêm đặc biệt chịu tải chính, vì vậy đây là cách hiệu quả nhất để lắp các chi tiết.

Trong model này có hai loại chi tiết “part 1”. Khác nhau ở cách lắp ê-cu. Chi tiết “hide nut” có vị trí kín để lắp ê-cu trong lúc in, trong khi chi tiết còn lại có hốc mở.

Cho kết cấu này bạn cần:

  • 3 ê-cu M5
  • 1 vít M5* 30
  • 1 long đền phẳng M5

Bạn có thể ủng hộ mình bằng cách ghé cộng đồng của mình

Ghi chú:

File “bicycle bottle holder part 1 (hide nuts).stl” có vị trí kín để lắp ê-cu trong lúc in.

Lắp như thế nào?

Bước 1: Lắp “part 2” lên ray yên.

Bước 2: Gắn “part 1” lên ray rồi đẩy về phía trước.

Bước 3: Vặn vít M5 dài 30mm kèm long đền phẳng, bắt vào ê-cu ở phía bên kia của “part 2”.

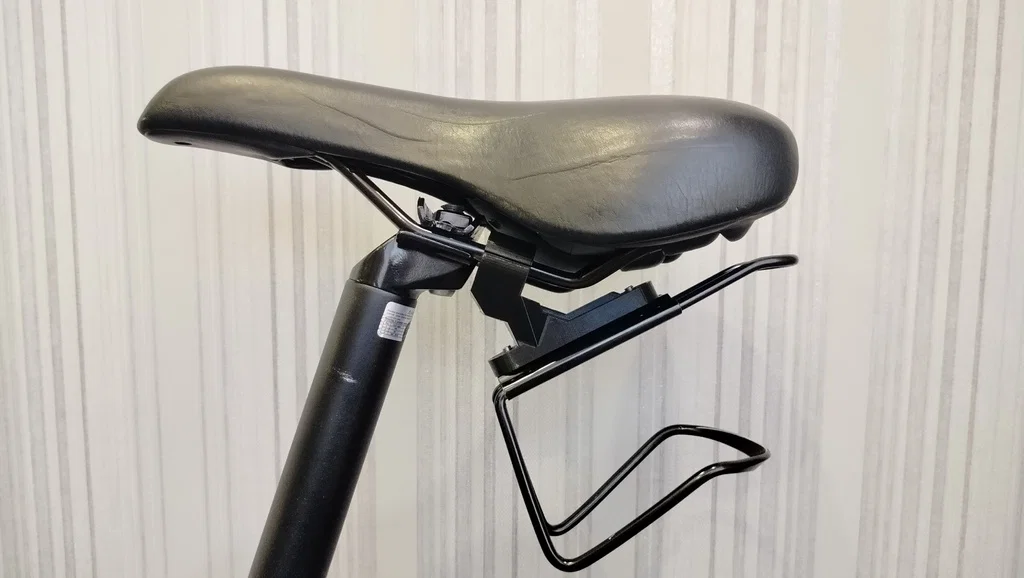

Bước 4: Cuối cùng, gắn bottle holder của bạn lên adapter này.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
472,3 KB
File lớn nhất
220,3 KB
