Skeletonized M3 Balisong (Balisong M3 dạng Skeletonized)

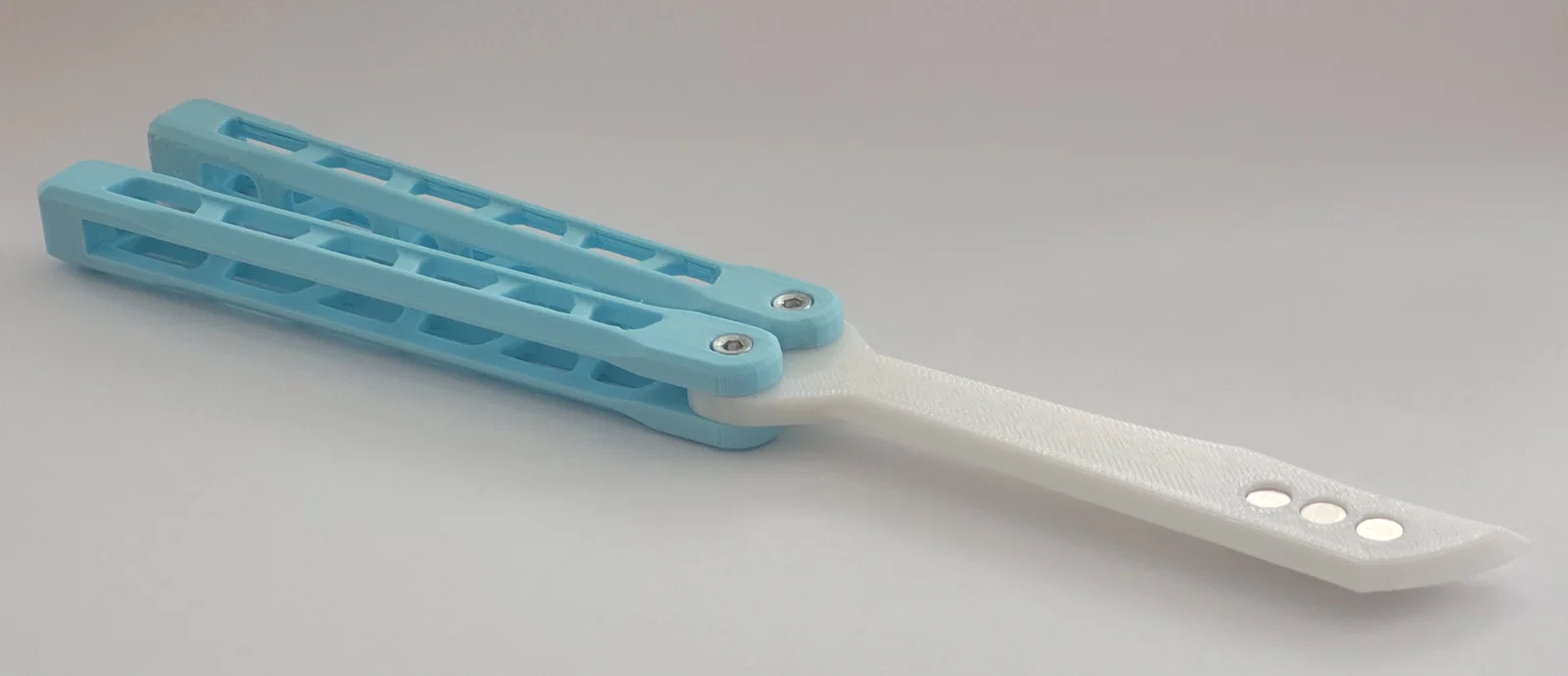

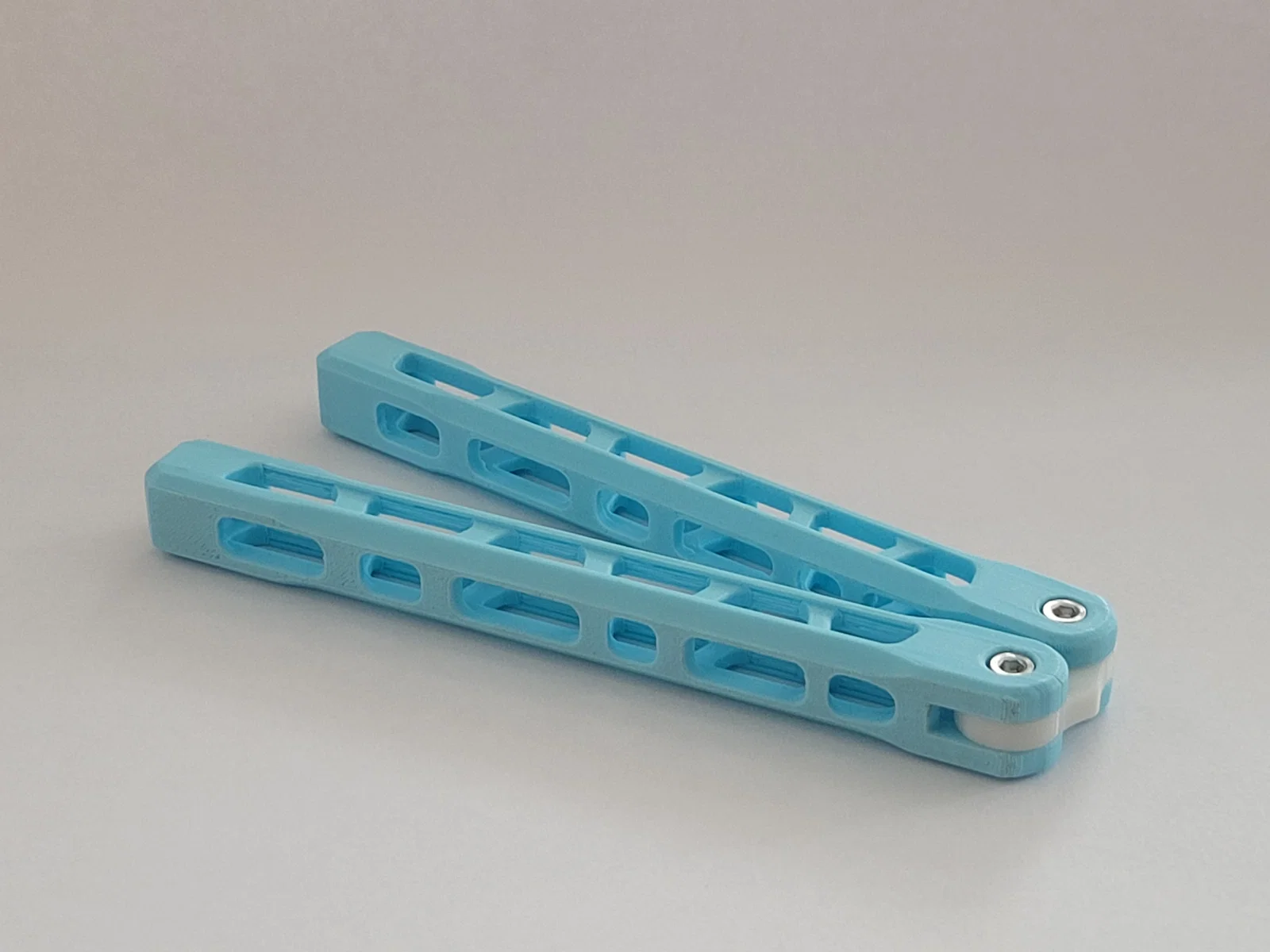

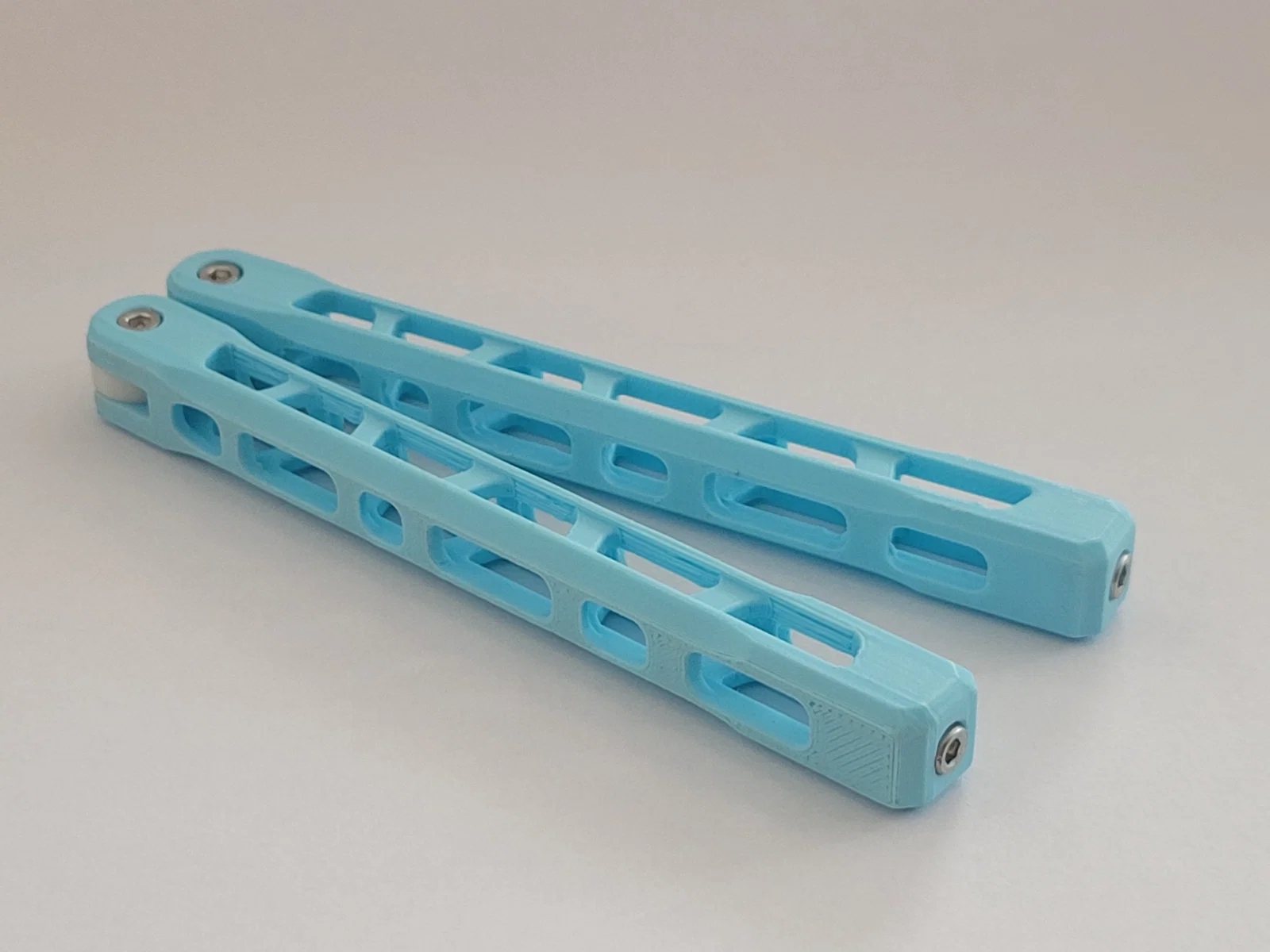

Mình muốn có một con balisong M3 in được, lật khá ổn và dùng đúng mớ phần cứng M3 đang có sẵn, nên mình làm luôn! Demo ở đây:

In bằng California Filaments Cloudy White PETG và Overture Cream Light Blue PLA (giờ đã gỡ).

Parts

Phần cứng cần có như sau (tất cả đều có thể thay đổi, trừ phần pivot hardware là gần như bắt buộc):

• Heat-Set Inserts:
  • Option A:
    • 2x M3x6mm Heat-Set Inserts (đầu cán)
    • 2x M3x4mm Heat-Set Inserts (pivot)
  • Option B:
    • 4x M3x4mm Heat-Set Inserts (pivot và đầu cán)
• Ốc M3x8mm/M3x10mm Socket-Cap Screw (pivot)
• Ốc M3x6mm Socket-Cap Screw (đầu cán)

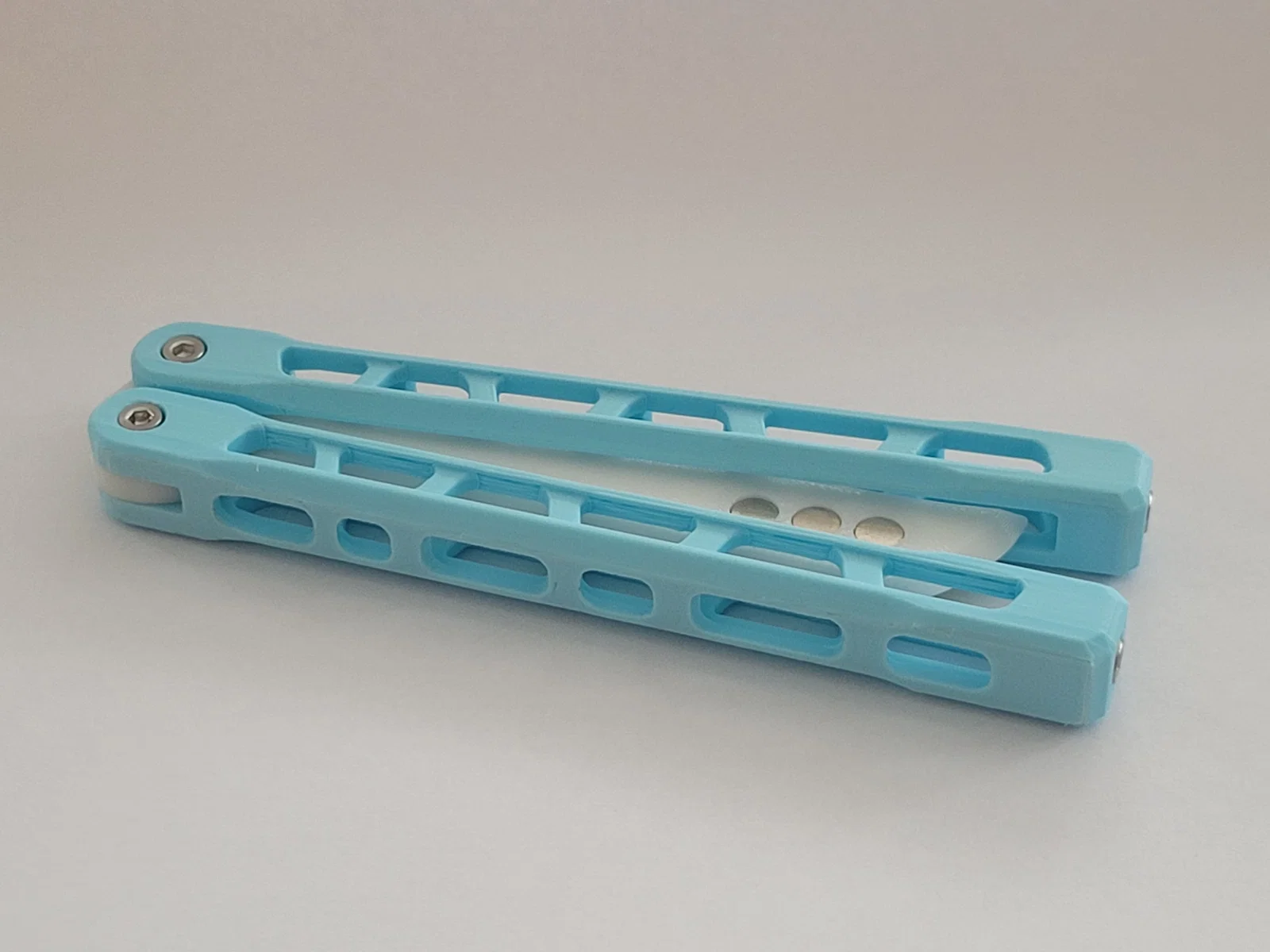

• 3x nam châm Neodymium 6x3mm (blade)

Các phần cần in như sau (cho bản thường):

• 1x Blade
• 1x Safe Handle
• 1x Bite Handle
• 2x Bushings (spec nào cũng được, mình thấy 7.8x4.25mm hợp)

Trong project Blender có nhiều kiểu blade. Không phải cái nào cũng được hoàn thiện cùng mức chất lượng, vì thật ra mình chỉ thích mấy blade lấy cảm hứng từ Fellowship Blades Medusa/Medusa Trainer, nhưng bạn cứ thoải mái chỉnh sửa theo ý.

Printing

Mình ra kết quả khá ổn với profile mặc định 0.16mm của OrcaSlicer, nhưng có chỉnh các mục sau:

Quality

• Seam gap: 2%
• Wipe on loops: ✓
• Precise wall (experimental): ✓
• Bridge/Internal Bridge flow ratio: 0.95
• Thick bridges: ✓

Strength

• Top/bottom shell layers: 50–60 (hoặc 100% infill, nói chung là muốn part đặc hoàn toàn.)

Supports

• Normal supports (Snug style)
• Threshold angle: 40°
• First layer expansion: 1mm
• Build plate only: ✓
• Top/Bottom Z distance: 0.05mm
• Support/object XY distance: 0.1mm

Mình in blade và bushings ở layer height 0.08mm, và đảm bảo mép blade có support — không phải để khỏi bị chảy võng, mà để khỏi bị cong vểnh lên.

Với mấy setting đó, phần cán dạng skeletonized mình không cần support, chỉ cần ở nửa vòng tròn pivot thôi.

Tuning

Hoàn toàn có khả năng bushings sẽ không vừa. Nếu vậy, bạn có thể tự model (lỗ trên blade là 8x4mm), hoặc dùng procedural bushing trong project Blender.

Chọn bushing, chỉnh các thông số theo ý…

…rồi export. “Selection Only” sẽ đảm bảo chỉ export đúng bushing, vì mặc định Blender sẽ export tất cả item trong scene.

Hơi “lụp chụp” xíu, nhưng đây là video nhanh về lắp ráp:

Về license thì… muốn làm gì cũng được. Remix, bán, tất cả (sau khi mình mở lại, vì vụ Nabalis design thing).

Có thắc mắc gì thì hỏi ở phần bình luận, mình sẽ cập nhật thêm hướng dẫn khi cần.

Other Parts

Có một phiên bản model siêu nhẹ và không dùng kim loại. Với bản đó, in toàn bộ file trong folder tương ứng, rồi dùng búa đóng các pin vào vị trí.

The Bladeless Version

Cũng có một phiên bản không có blade. Mình làm để có cái lật ở trường. Bạn cũng có thể mang qua TSA được (chắc vậy).

Với bản đó, BOM giống bản balisong thường, trừ phần nam châm.

Printing

In các part tương ứng. Nếu bạn in cả handle A và B, bạn sẽ có bản mirror chuẩn. Nếu bạn in 2 cái cùng loại, bạn có thể đặt heat set inserts ở hai mặt đối nhau.

Dùng cùng loại bushings, vì cơ chế pivot y hệt. Lưu ý: phần bên trong của cán sẽ cần support.
