Vesamount 100x100mm cho Màn hình

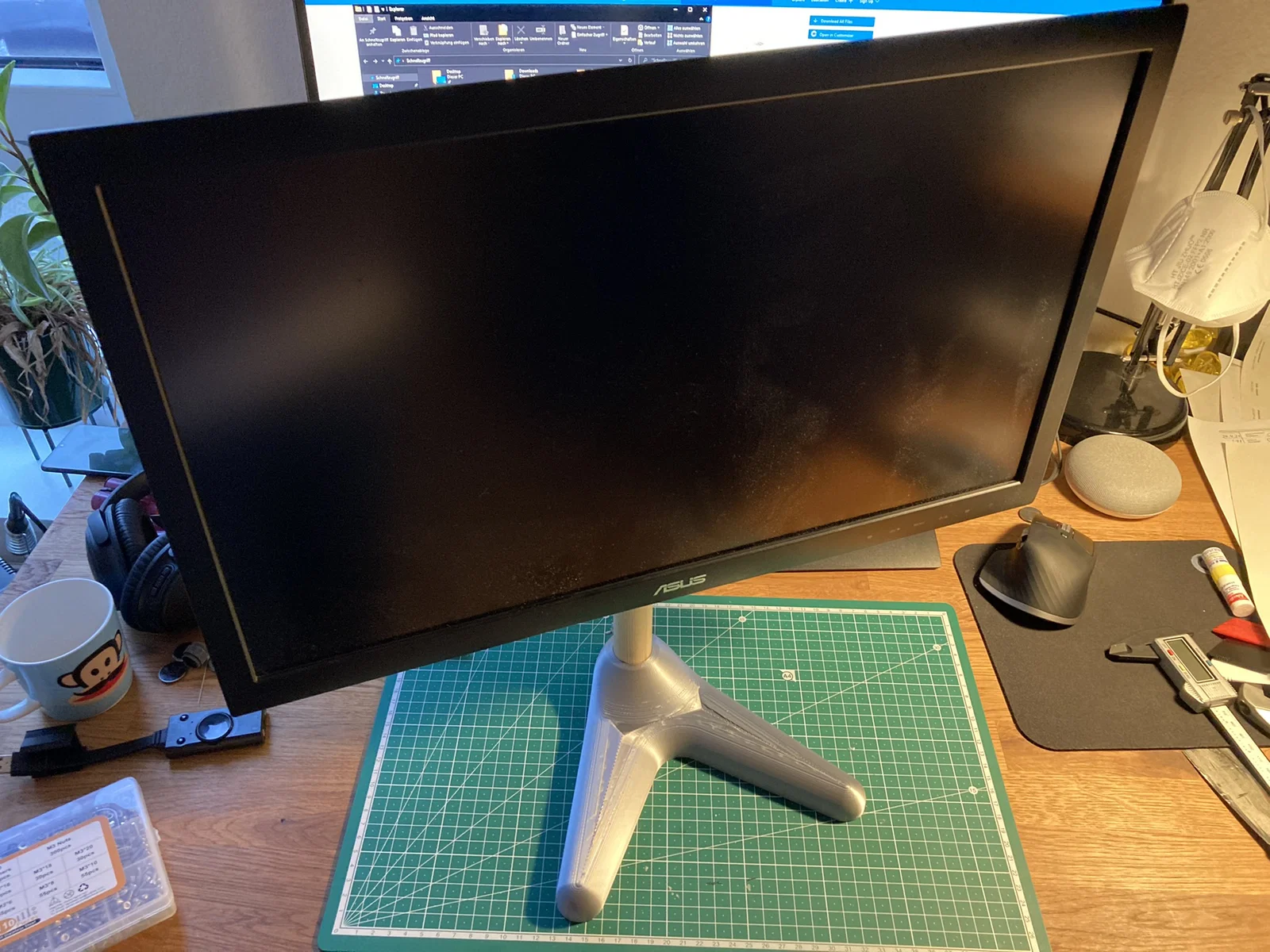

Mình thiết kế cái monitor mount đơn giản này để dùng cho màn hình 24 inch hỗ trợ chuẩn 100x100mm.

Material cần chuẩn bị:

Mount này cần thanh gỗ tròn đường kính 27–28mm (wooden roundstock) mua ở tiệm vật liệu/hardware. Cắt theo chiều dài để quyết định độ cao của màn hình. Lưu ý: đặt màn hình càng cao thì càng kém ổn định.

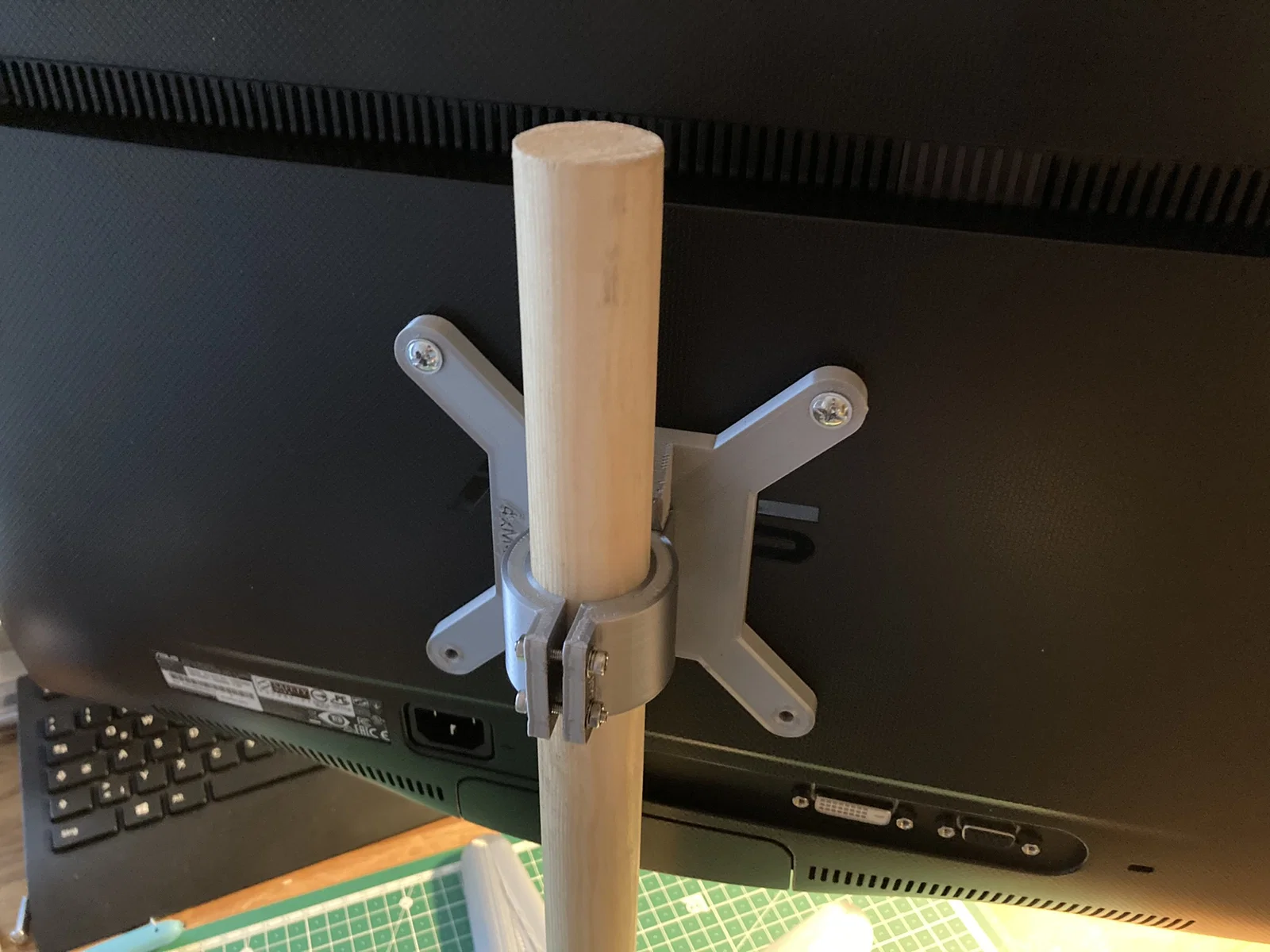

Dùng 7x ốc M3, đai ốc và long đền (washers) để bắt các phần của VESA mount lại với nhau và để kẹp thanh gỗ tròn. Đừng siết quá tay! Bạn cũng có thể dùng thêm vài con vít gỗ để bắt chặt thanh gỗ tròn với các phần VESA mount, nếu kẹp bị lỏng.

Keo (glue) có thể dùng để tăng độ cứng/vững giữa các phần!

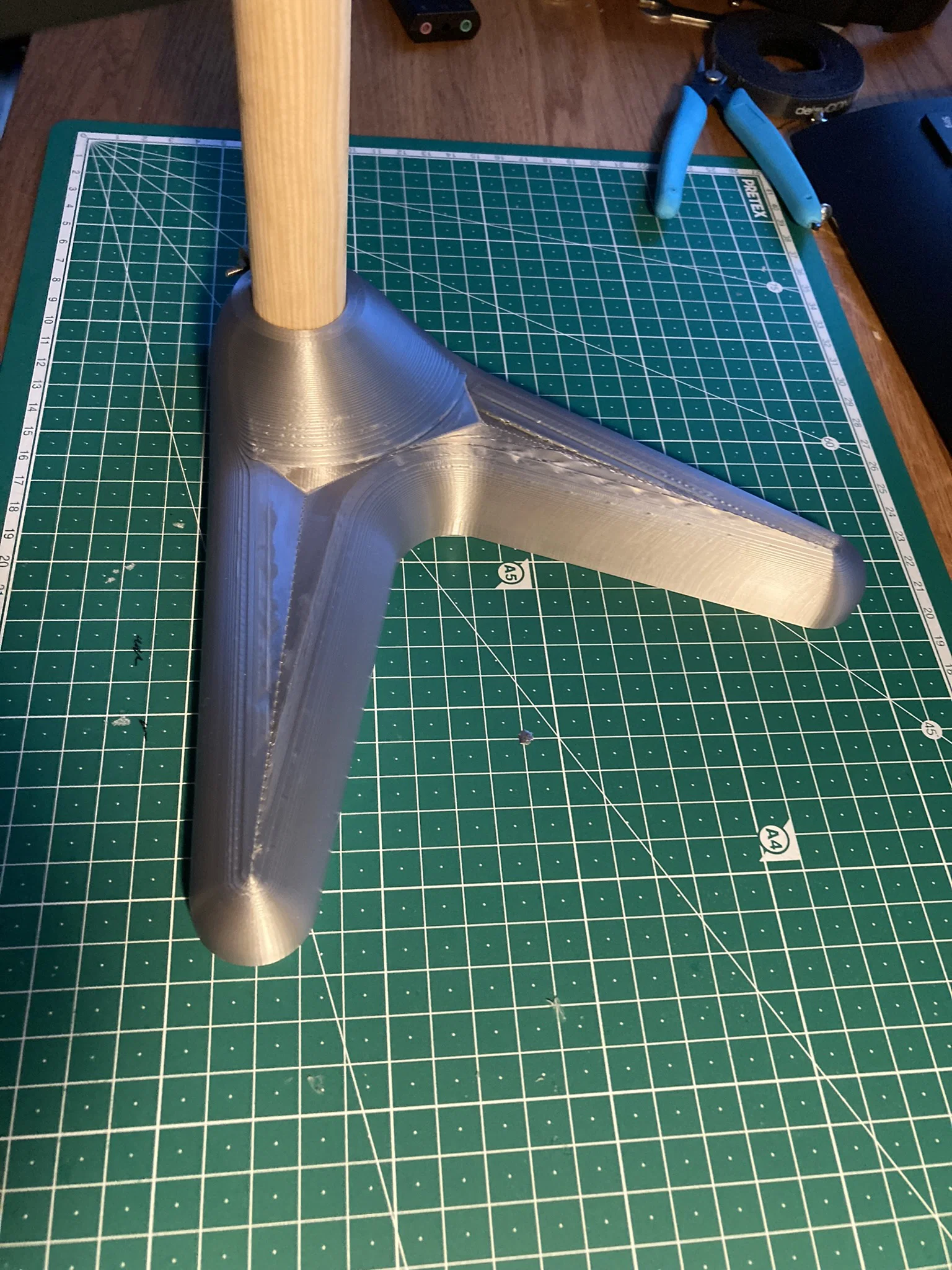

Cát, hạt chì (lead beads) hoặc đá có thể dùng để tăng trọng lượng phần đế (foot) và cải thiện độ ổn định. Hãy pause khi in và thêm vật liệu vào phần infill.

Printing instructions:

Các part vừa khay in của Ender-3 v1.

In ‘vesa_1’ nằm phẳng trên một mặt bên; phần này không cần supports!

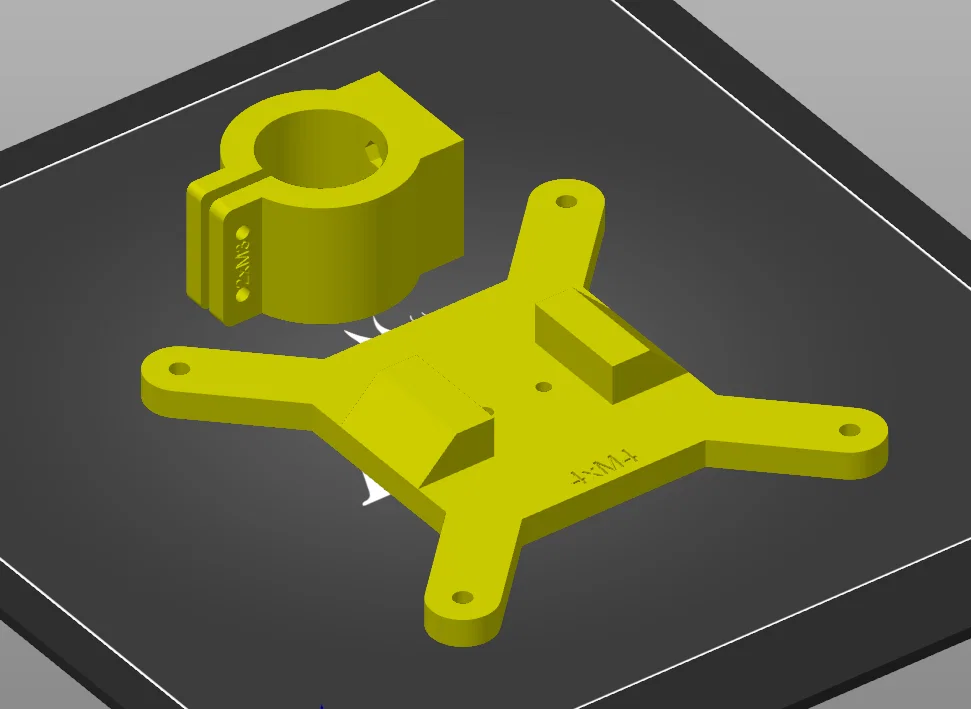

‘Vesa_2’ cần supports nhỏ cho các lỗ ở giữa như trong hình. Các lỗ này sẽ nhỏ dần đường kính sau khi vào vài mm, để đầu ốc và long đền nằm phẳng (sit flush).

Mình dùng PLA với 5 perimeters, 5 lớp top/bottom ở layer height 0.3mm. Với ‘vesa_1’ và ‘vesa_2’ mình dùng 40% infill để part thật cứng, vì chúng chịu tải chính.

‘Foot’ chỉ dùng 10–20% infill để dễ đổ cát vào hơn. Thấy vẫn đủ cứng, nhưng bạn tự cân nhắc khi sử dụng!
