Ốp che lỗ Charging Handle (AR15, M16, M4) Airsoft

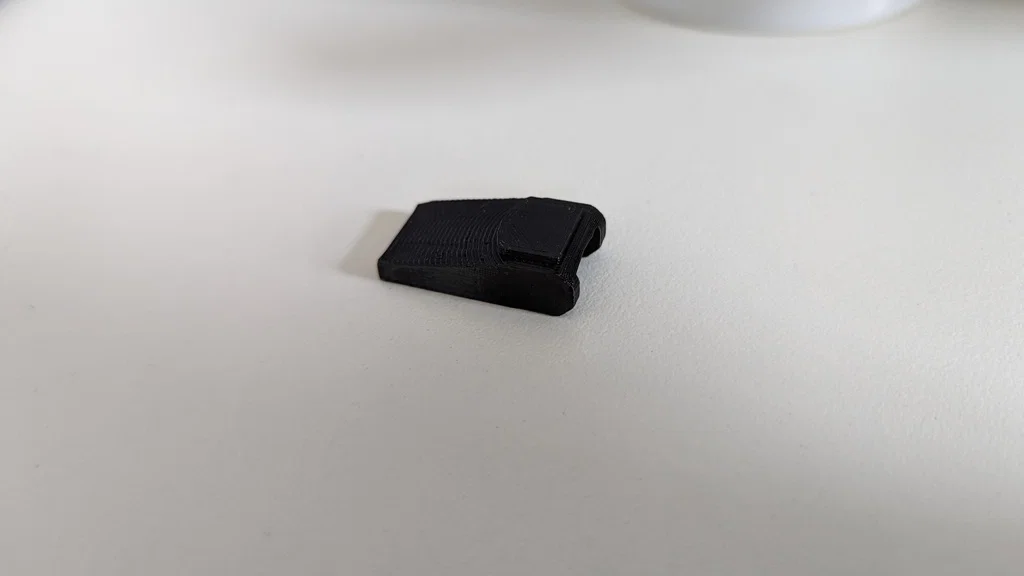

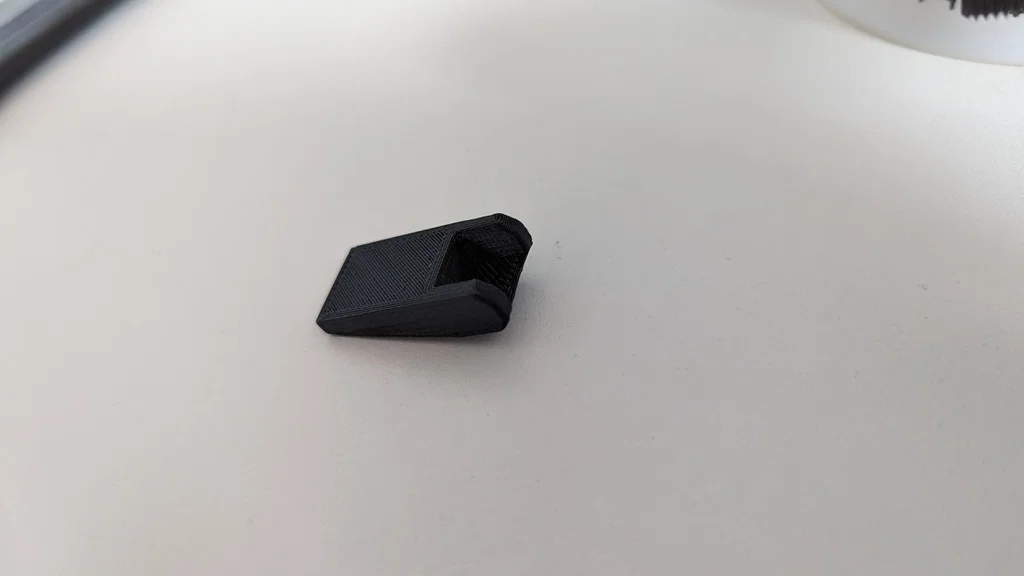

Mẫu này mình tự thiết kế từ đầu để che cái lỗ mà một bộ chuyển HPA thường để lại ở phía sau upper receiver. Thiệt ra bạn vẫn có thể gắn lại charging handle zin (kèm lò xo) vào đó nhưng… thôi đi, mình muốn đồ chơi nhẹ nhàng chứ không cần một bản replica đầy đủ chức năng. Có người cũng làm cái tương tự nhưng lại tính tiền cho mấy món đơn giản, dễ làm kiểu này, mình không khoái. Mình mất cỡ 3 tiếng và in 2 lần là đủ ổn cho nhu cầu của mình.

Có một cái rãnh để gearbox có thể lọt vào. Mình chưa kiểm tra/test được phần này vì gearbox của mình bị cắt bớt ở phía sau.

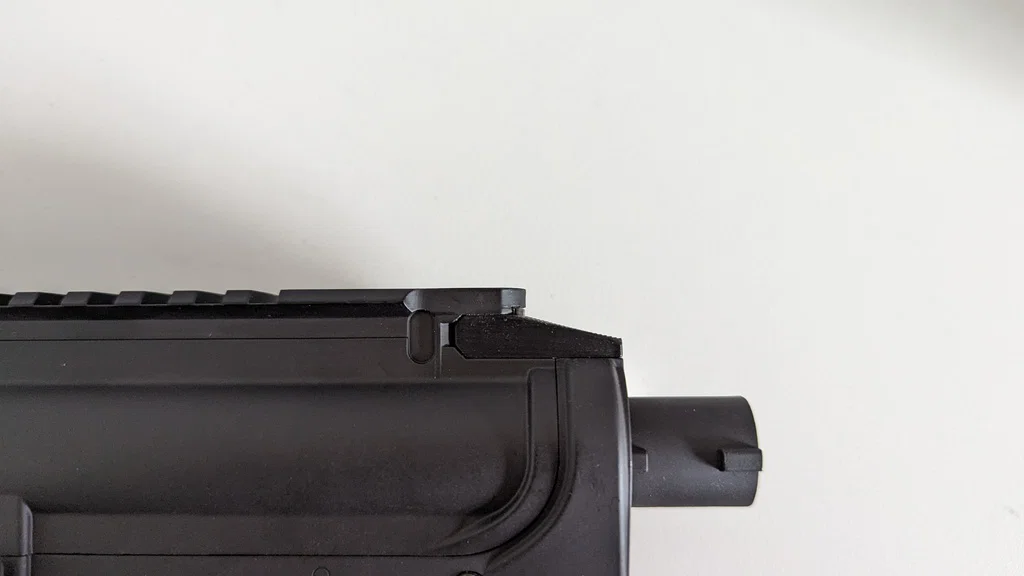

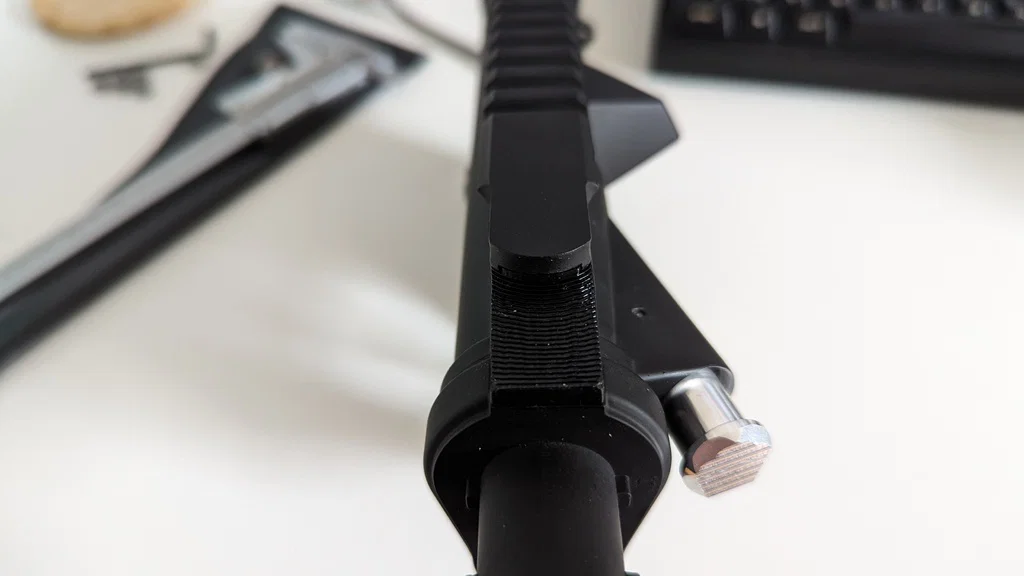

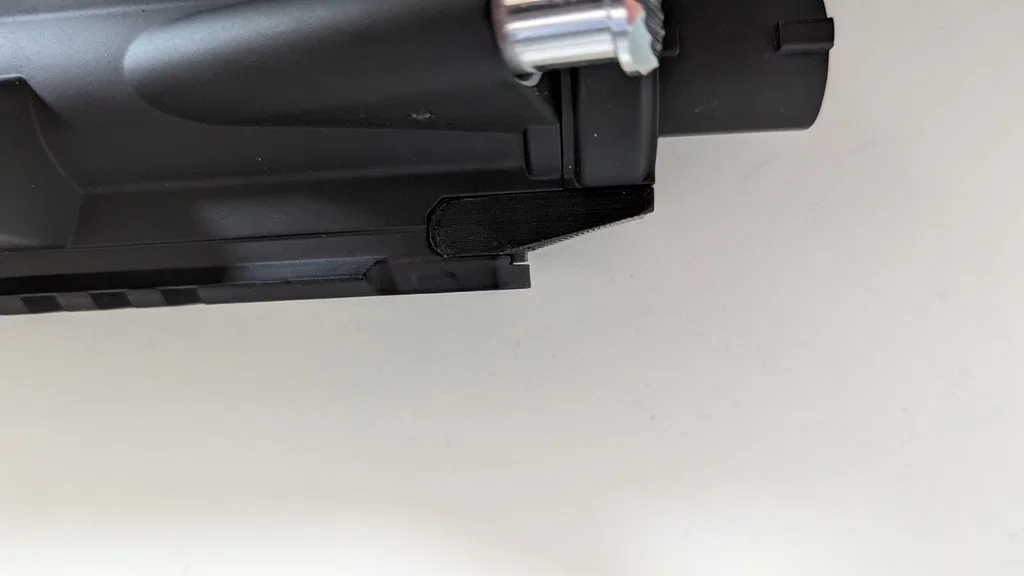

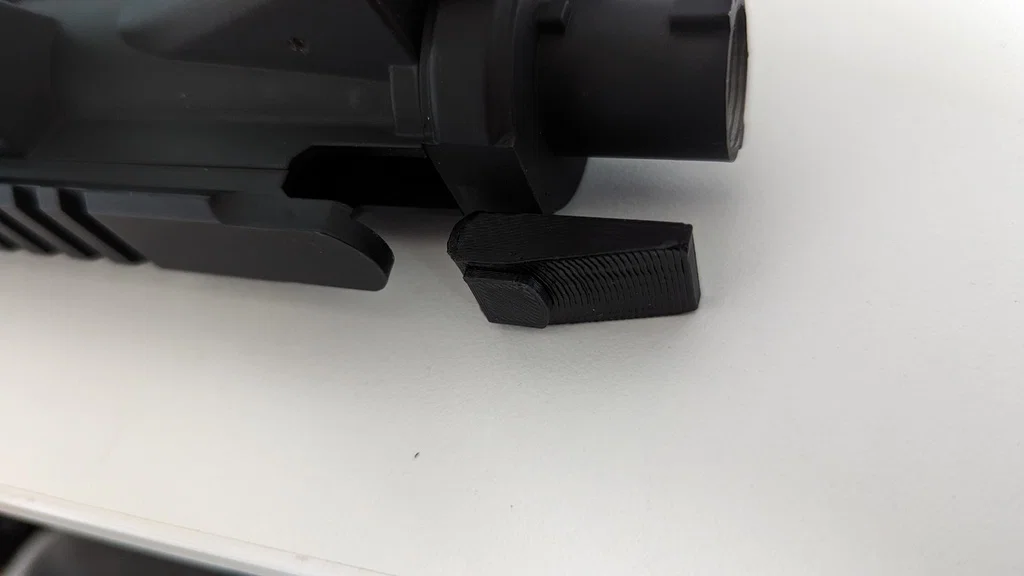

Thiết kế này về cơ bản là press-fit. Lần đầu lắp, mình dùng một “thiết bị nện hạng nặng” (búa, miếng gỗ, hoặc cái gì đó phù hợp) để đóng cái cover vào. Nó được thiết kế riêng cho Specna Arms Edge 2.0 metal upper dòng E-series.

Mình không chắc nó có vừa các replica khác không, nhưng bạn có thể thử. Thời gian in khoảng 30 phút, tầm 3g filament.

Món này sẽ là một phần của bộ stock cover (để che cái đoạn thừa xấu xí ở cuối lower receiver) mà mình đang phát triển.

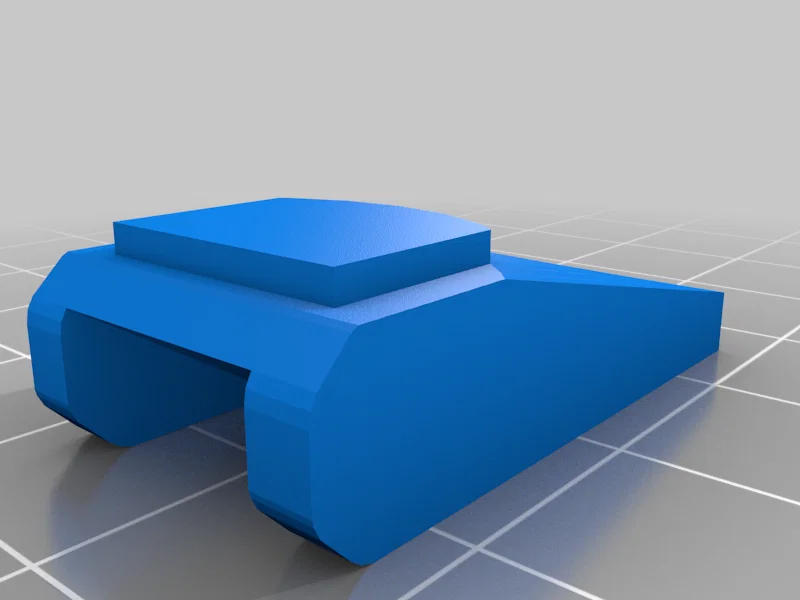

Như thường lệ, mình có đính kèm file SketchUp để bạn chỉnh sửa nếu cần. Lưu ý là các bề mặt không thật sự phẳng và thẳng đều.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

Không quan trọng

Supports:

Không quan trọng

Resolution:

0.2

Infill:

20%

Filament: 3DJack ecoPLA Black

Notes:

Mình in không cần supports hay raft. Kết quả ổn đó ;)
