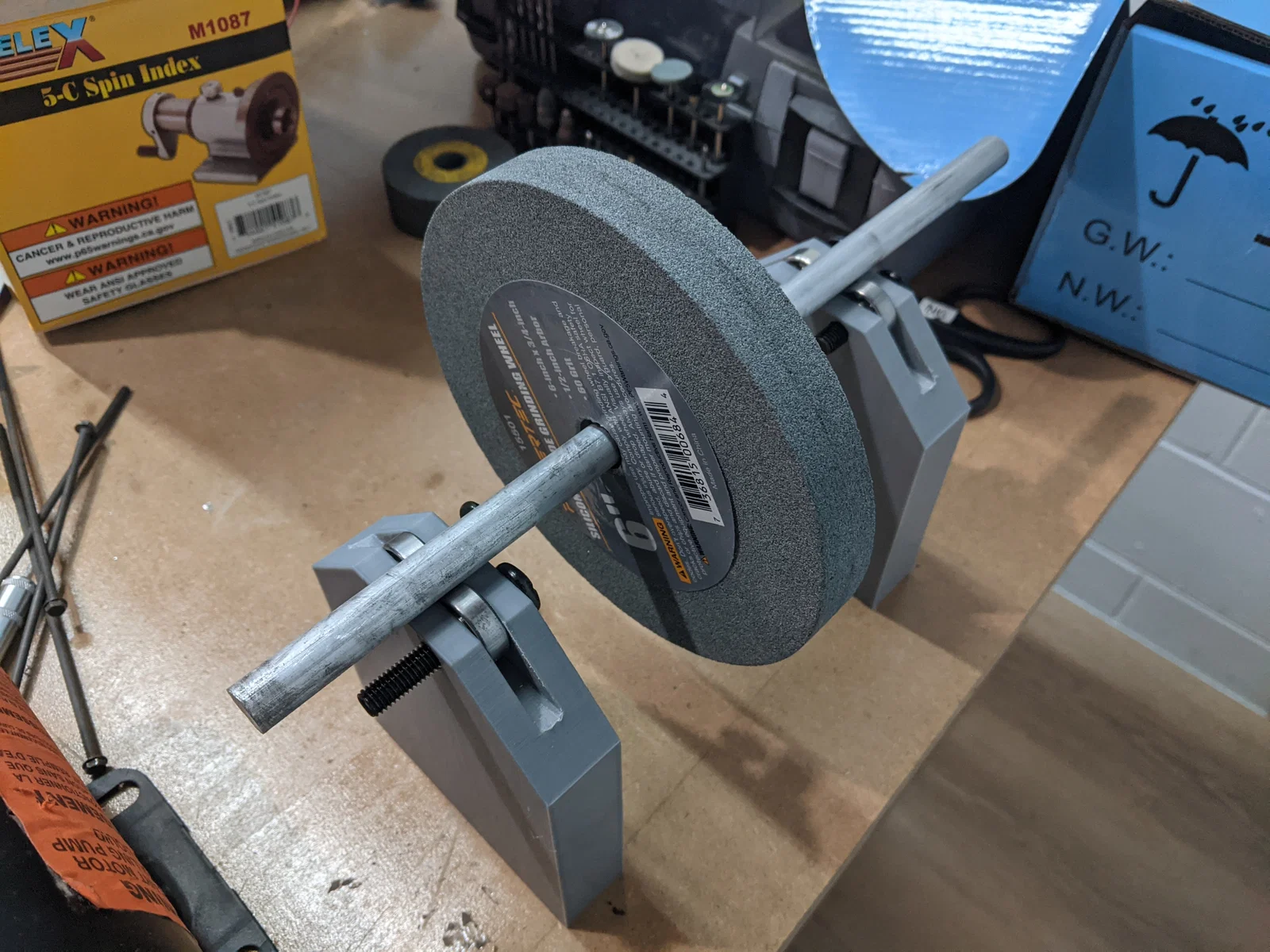

Đồ gá cân bằng đá mài (Grinding Wheel Balancing Fixture/Jig)
Thiết kế đơn giản cho đồ gá cân bằng đá mài dùng cho bench grinder/surface grinder. In 2 miếng giống nhau, dùng ty 12mm, 4 bạc đạn 608 và 4 bulông M8x40. Có bản regular và short, kèm tùy chọn lắp bạc đạn lỏng.
Mô tả
Mình kiếm hoài mà không thấy đồ gá cân bằng (balancing fixture) nào ổn để cân bằng đá mài cho bench grinder, và sắp tới là surface grinder.
In 2 bên (cùng một part, không cần mirror, chỉ cần nhân đôi trên build plate)
Phần cứng (hardware):
1x ty 12mm
4x bạc đạn skateboard 608
4x bulông m8x40.
Set up khá đơn giản, có 2 phiên bản: regular và short. Bản short tiết kiệm thời gian in và nhựa nếu bạn muốn bắt 2 bên lên một miếng gỗ. Chỗ lắp bạc đạn cần hơi lỏng, nên có thể phải dũa lại tùy máy in của bạn, hoặc in bản loose version.
