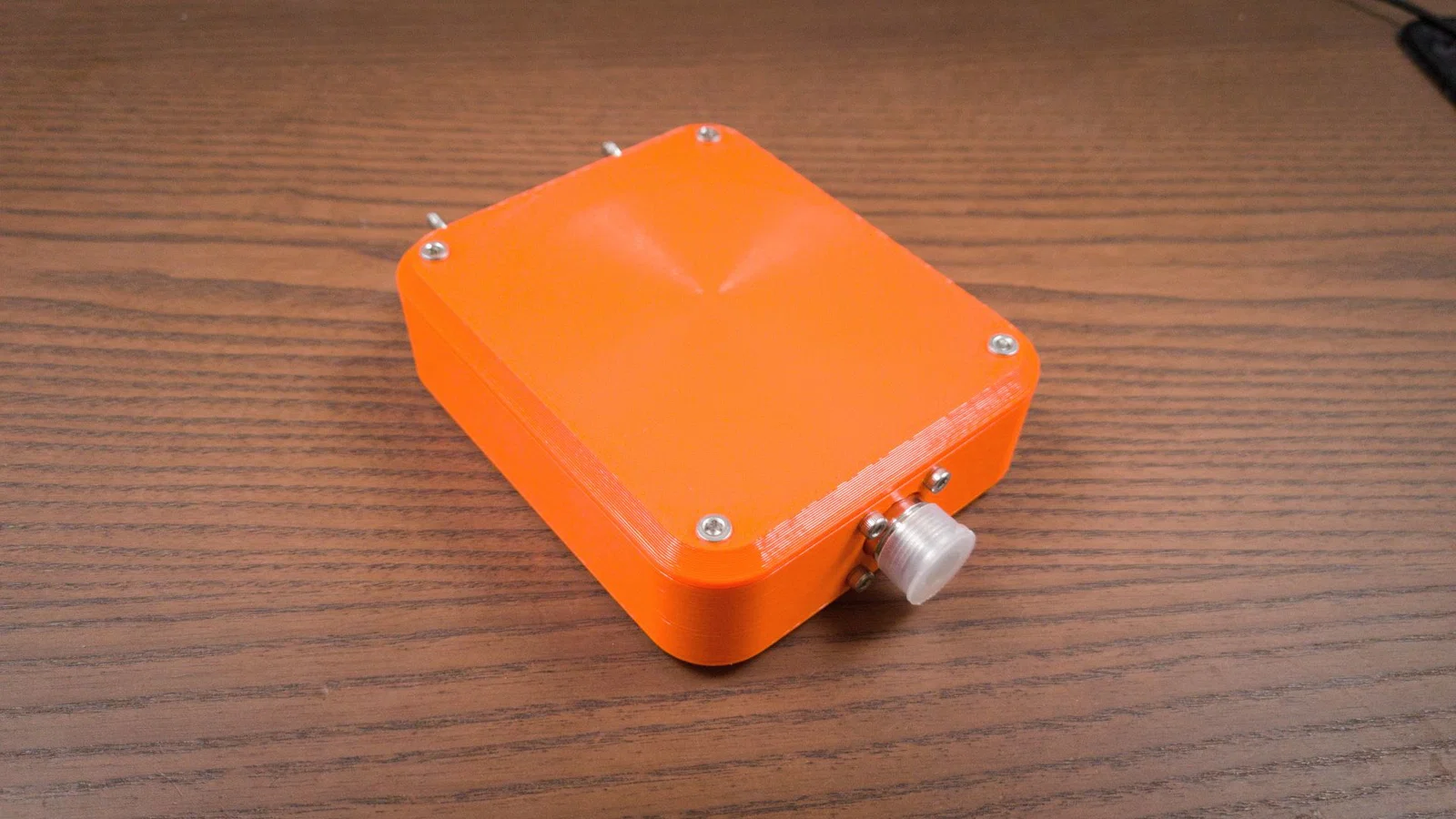

Hộp Universal FT240 Balun / Unun

Hộp đựng cho balun hoặc unun theo cấu hình bạn muốn, quấn trên lõi toroid chuẩn FT240.

Tính năng:

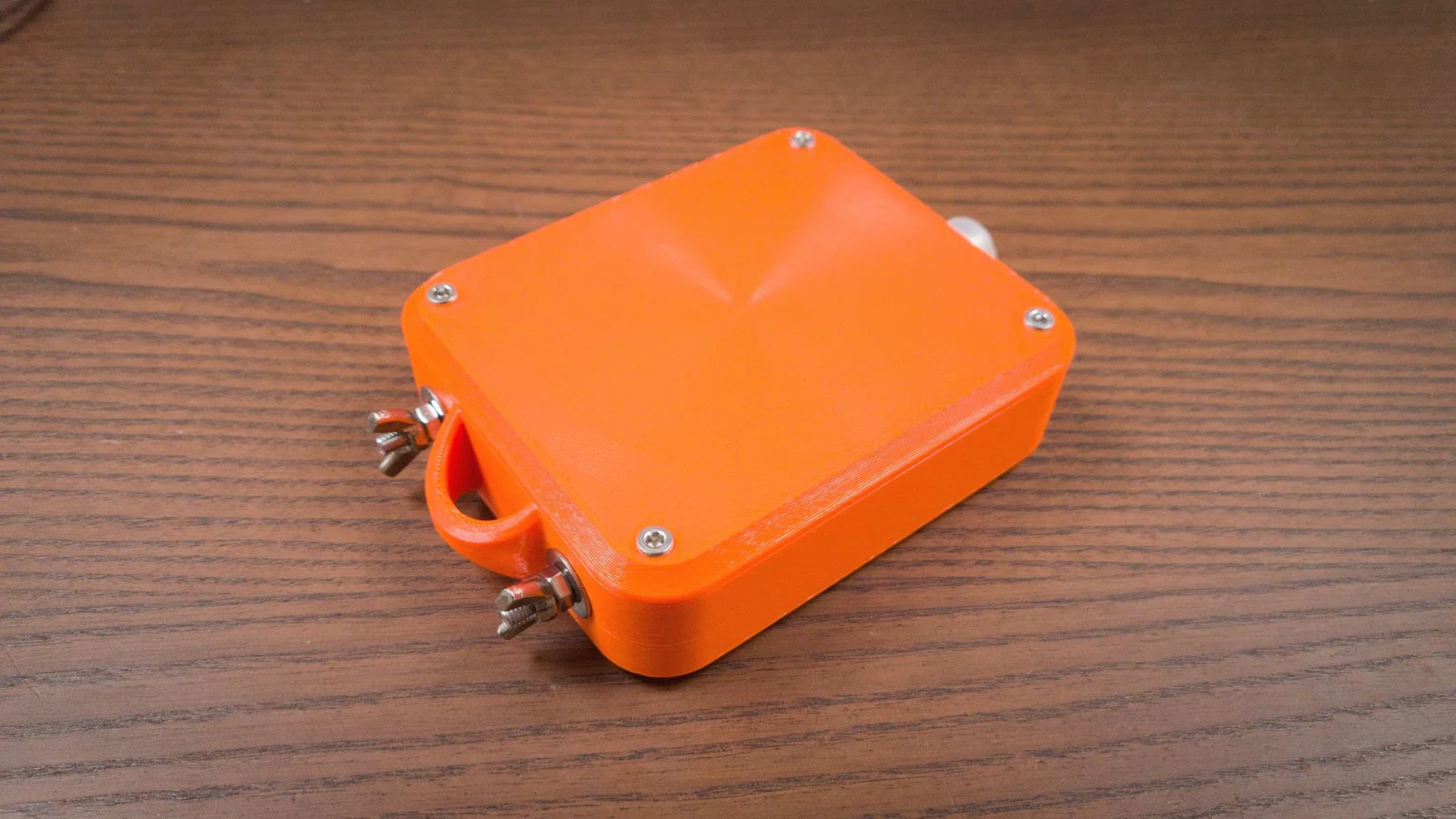

• Cọc đấu M5 kèm ê-cu cánh (winged nuts) để nối/ngắt nhanh các radial của antenna.

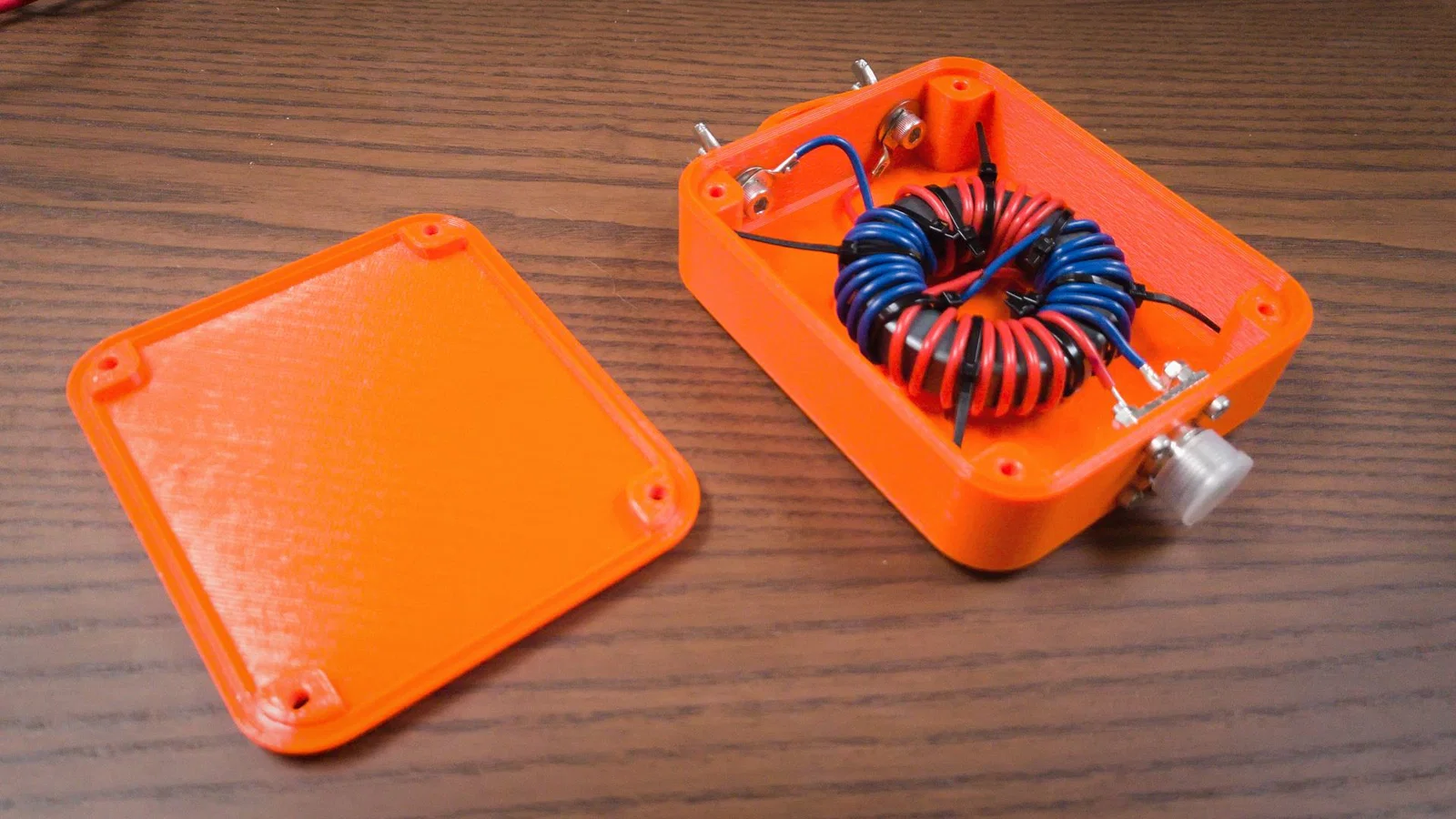

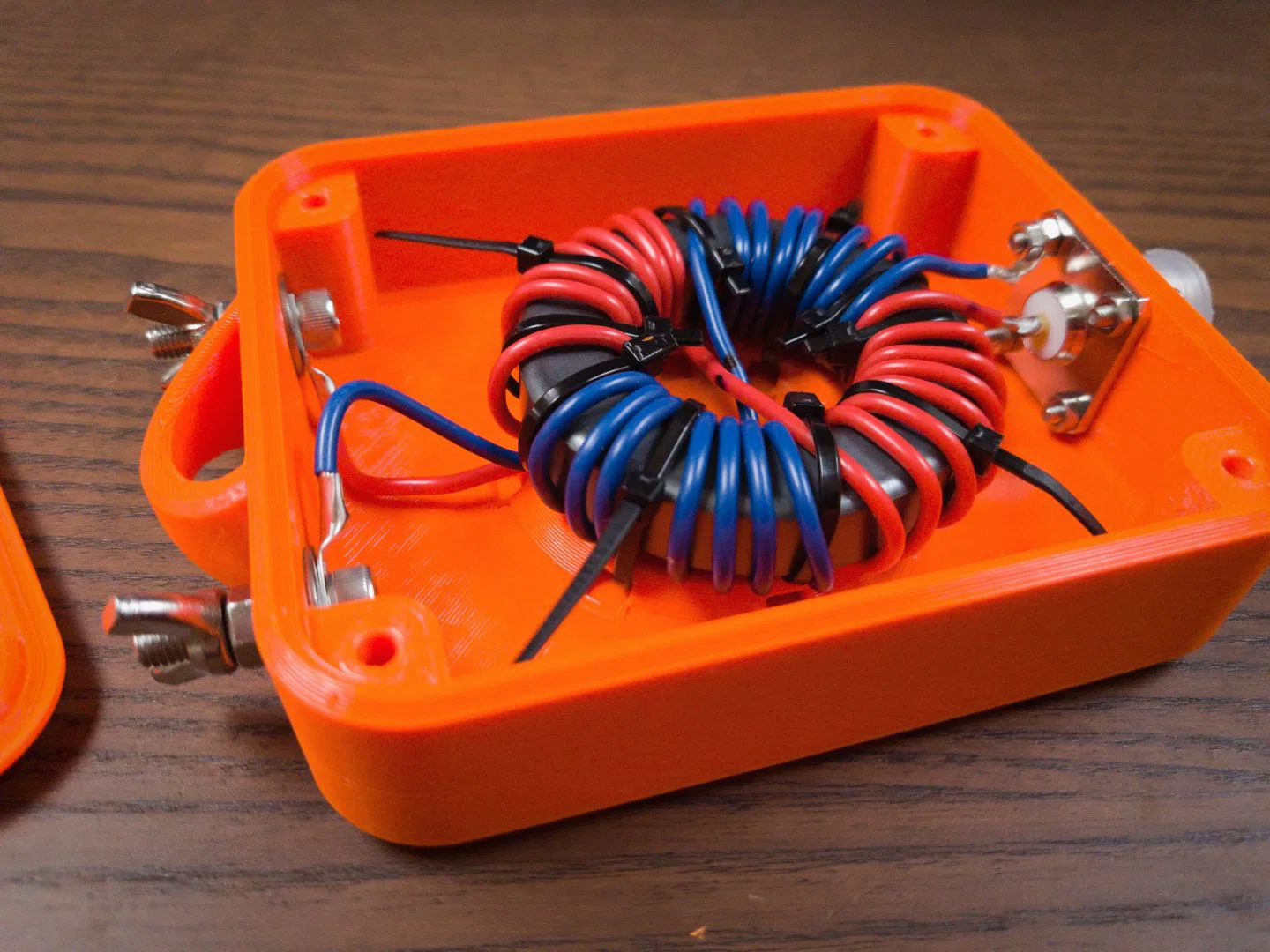

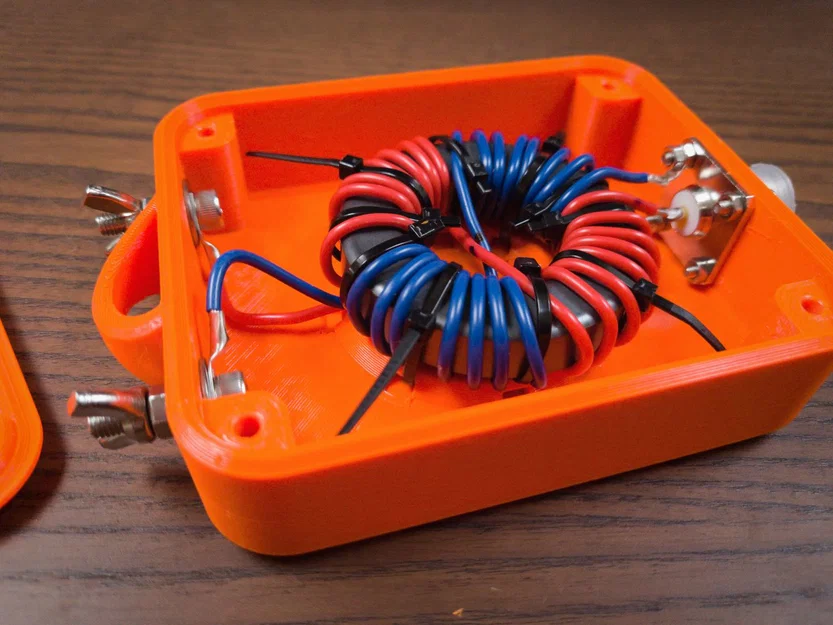

• Vòng có 8 lỗ ở giữa phần đáy dùng để cố định toroid bằng dây rút (zip ties). Luồn dây rút qua các lỗ.

In bằng PETG, PLA hoặc ABS. Infill kiểu Rectilinear. Lớp đáy dùng Archimedean chords. Phần loop có thể cần supports. Các lỗ bắt vít dùng sacrificial layers nên bạn sẽ phải khoan lại bằng mũi khoan 4 mm.

BOM:

• Để cố định nắp:
  • 4x vít M4x30
  • 4x ê-cu M4
• Kết nối socket:
  • Socket Type N, hoặc socket khác bạn thích, có 4 lỗ bắt và khoảng cách lỗ bắt (mounting hole pitch) 25.4 mm
  • 4x vít M3x10
  • 4x ê-cu M3
  • 1x cos bấm M3 dạng O-type hoặc fork type (OT 1-3 dùng trong hình)
• Cọc đấu (bind terminals):
  • 2x vít M5x20
  • 4x long đen M5
  • 2x ê-cu M5
  • 2x ê-cu cánh M5 (winged nuts)
  • 2x cos bấm M5 dạng O-type hoặc fork type (SC 1.5-5 dùng trong hình)
    • Các cos bấm này cũng có thể dùng cho radial của antenna
• Dây rút (zip ties) để cố định toroid
  • luồn qua các lỗ trên vòng in ở giữa

Theo yêu cầu, mình cũng thêm phiên bản vừa 2 lõi xếp chồng lên nhau. Bản này sẽ cần vít M4x50 để bắt nắp.
