Giá đỡ lắp đặt ổ cắm điện 90° kiểu lỗ khóa

Tôi đã cố gắng giấu các dây cáp xung quanh tivi của mình, vì vậy tôi đã quyết định chạy một ổ cắm điện phía sau nó để chỉ có một dây cáp điện chạy đến tivi thay vì nhiều dây (bao gồm cả phụ kiện) chạy dọc theo tường.

Tôi muốn giảm bớt hình dáng của các dây cáp phía sau tivi càng nhiều càng tốt để cho phép tivi ngồi phẳng. Nếu tôi gắn các lỗ khóa trực tiếp vào tường, các phích cắm sẽ nhô ra vài inch từ tường, ngăn cản tivi ngồi phẳng.

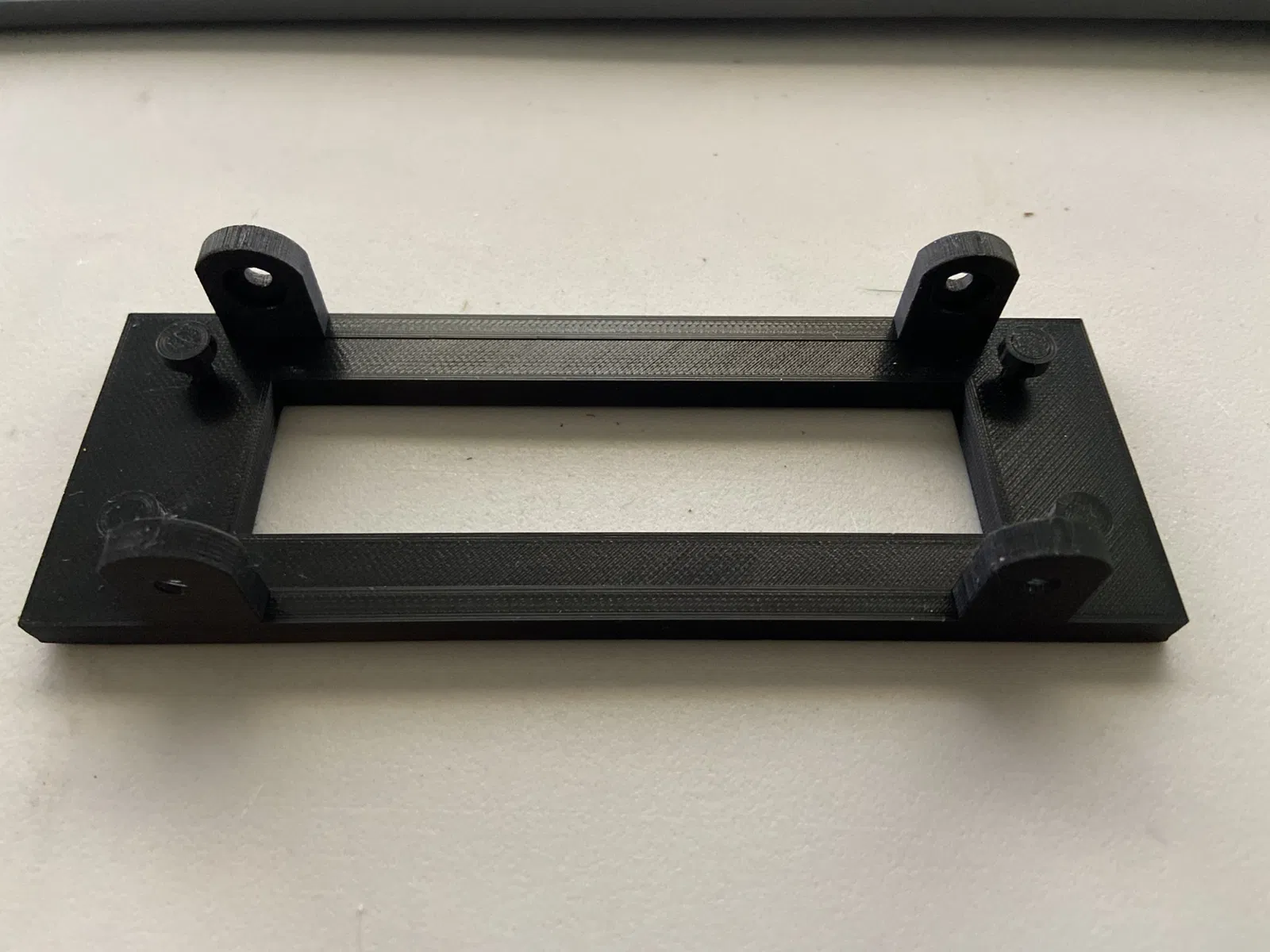

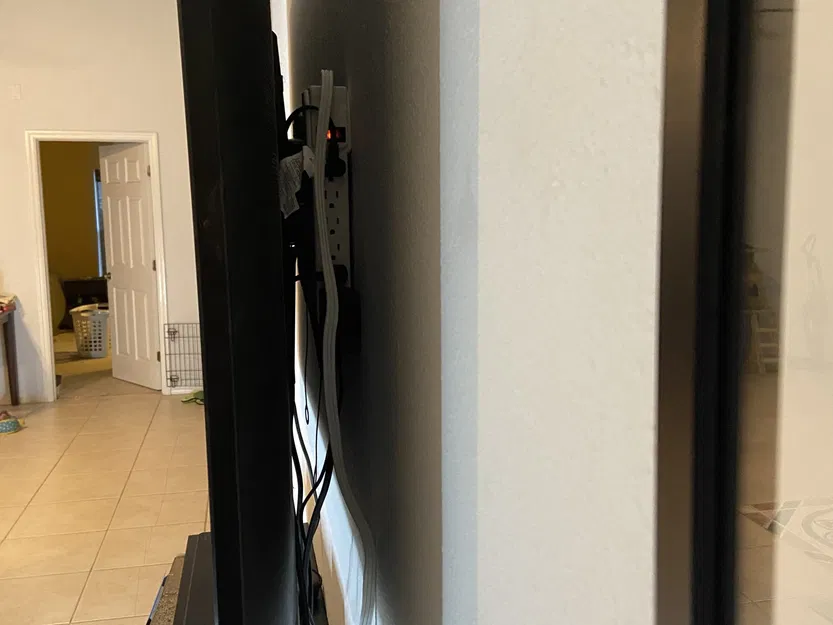

Tôi đã thiết kế giá đỡ này để các dây điện có thể chạy song song với tường, làm cho hình dáng tổng thể chỉ cách tường chưa đến 2 inch.

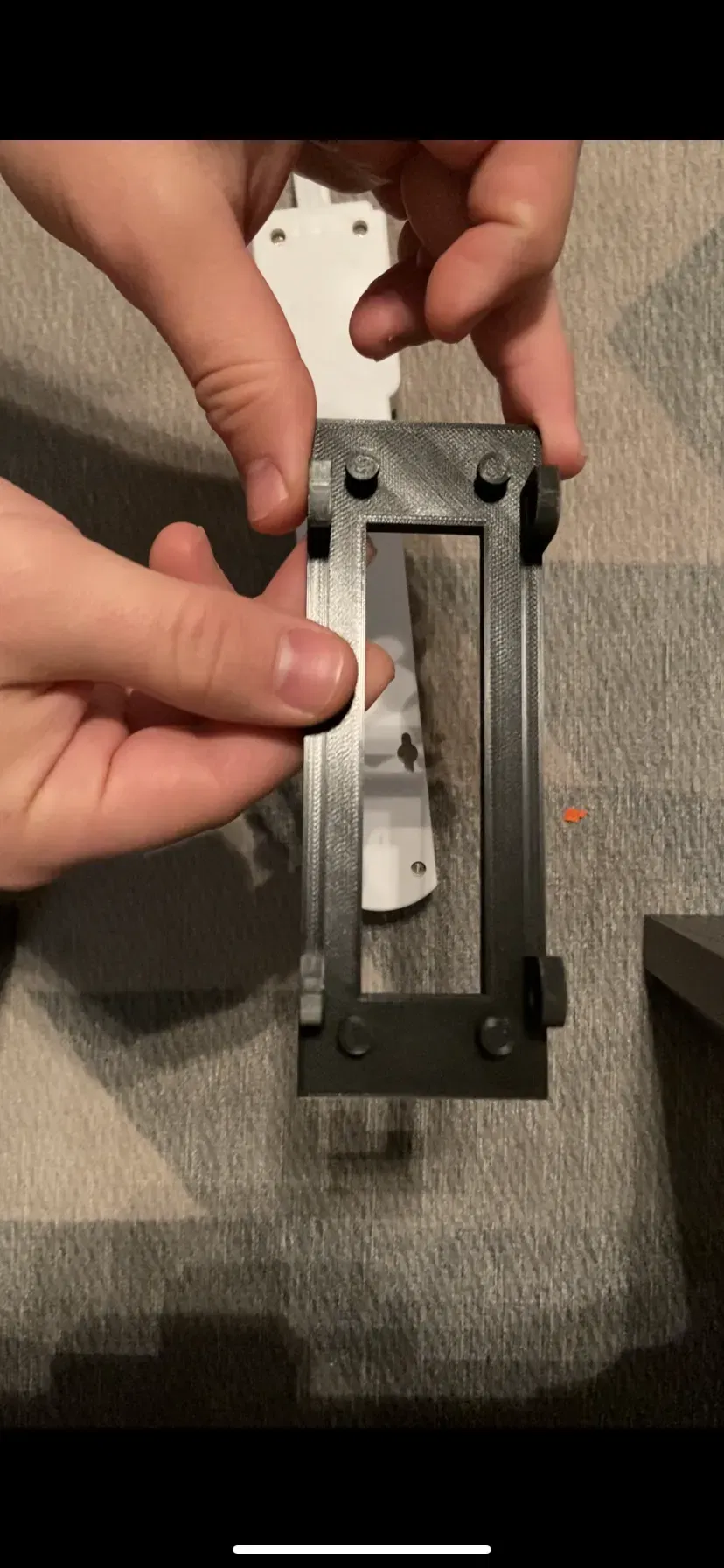

*Bạn có thể đã nhận thấy rằng hình ảnh của tôi có các lỗ gắn ở cả hai bên. Đây là một lỗi thiết kế từ ban đầu của tôi, dẫn đến việc khó khăn khi vặn giá đỡ vào vị trí. Tôi đã loại bỏ các lỗ vít ở một bên trong mô hình đã đăng.

Đây là một thành công tuyệt đối cho trường hợp sử dụng của tôi. Giá đỡ đã giữ nguyên vị trí trong hơn một năm nay. Tôi khuyên bạn nên xử lý giá đỡ cẩn thận và chỉ sử dụng nó với một ổ cắm điện ít khi sử dụng (như một cái được giấu sau tivi) để tránh làm hỏng giá đỡ. Đừng quên các chốt tường khô!

Tôi đã bao gồm các tệp đơn vị cho các lỗ vít và chìa khóa gắn để bạn có thể điều chỉnh cho phù hợp với ổ cắm của bạn.

Đường kính đầu chìa khóa gắn: 7 mm

Đường kính cổ chìa khóa gắn: 3.5 mm

Đường kính lỗ vít: ~3.5 mm

Đường kính lỗ vít khoét sâu: 8 mm

Khoảng cách chìa khóa gắn (từ tâm đến tâm): 30 mm x 115 mm

Cài đặt in:

Không cần hỗ trợ, bè, hay viền để in cái này.

Tôi đã in bằng PLA. Chiều cao lớp là 0.1 mm.
