Tripod kẹp dạng khớp cho tablet và điện thoại

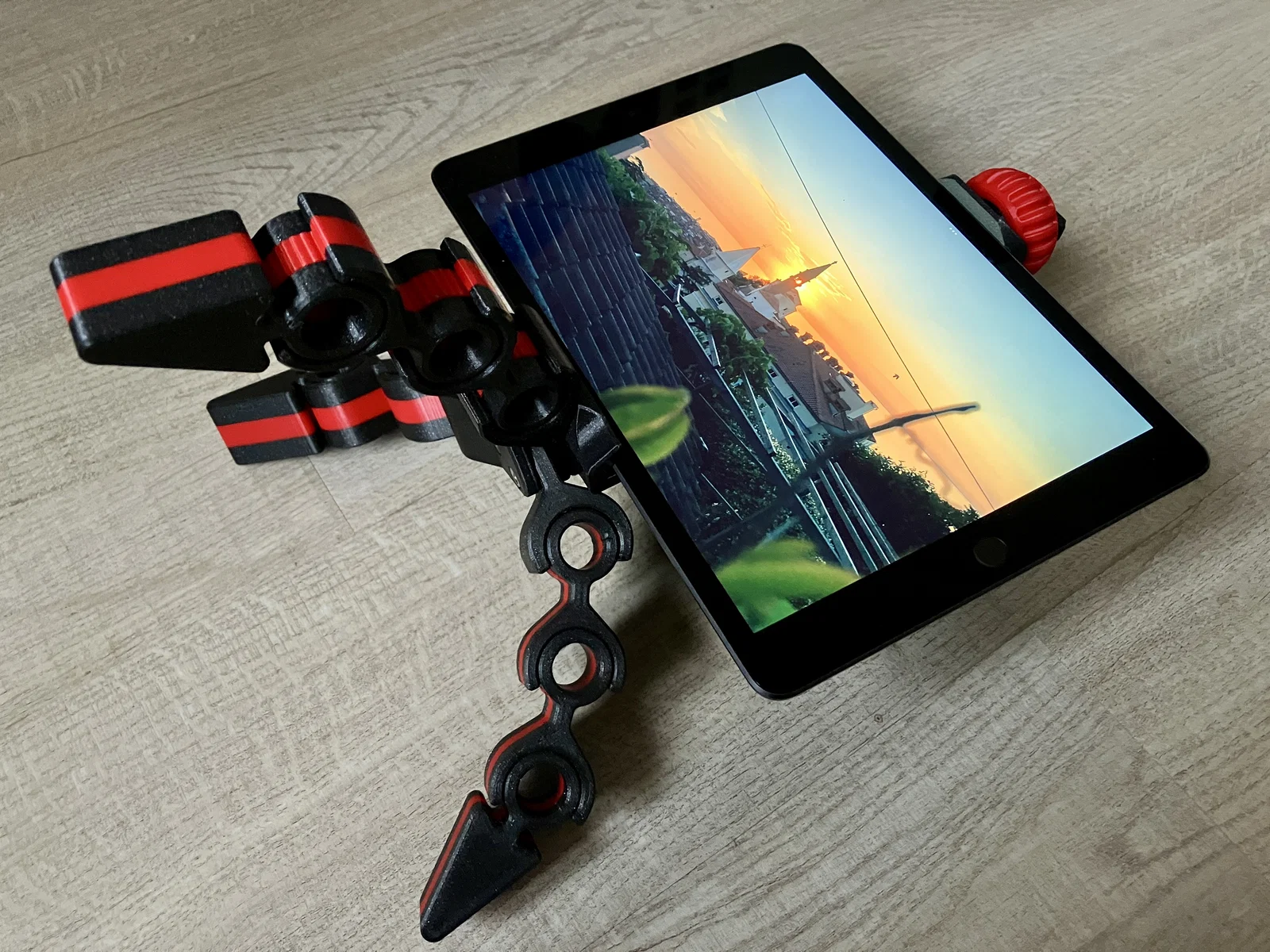

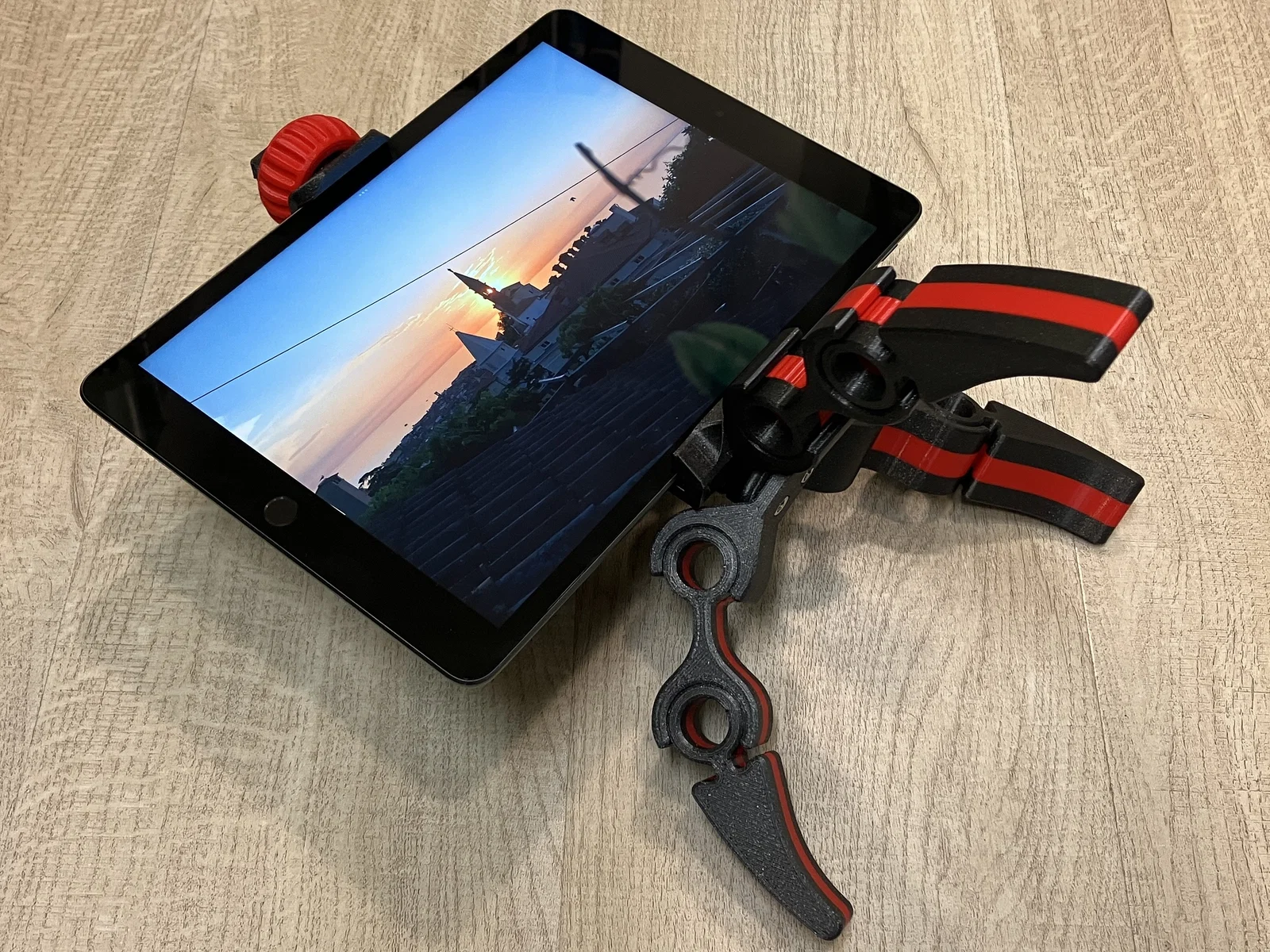

Giá đỡ tablet hữu ích để coi phim, họp/teleconference, hoặc giúp biến điện thoại thành baby monitor. Kẹp giữ tablet hay phone rất chắc, hợp cho bề mặt không phẳng và còn có thể dựng sao cho camera của thiết bị hướng xuống.

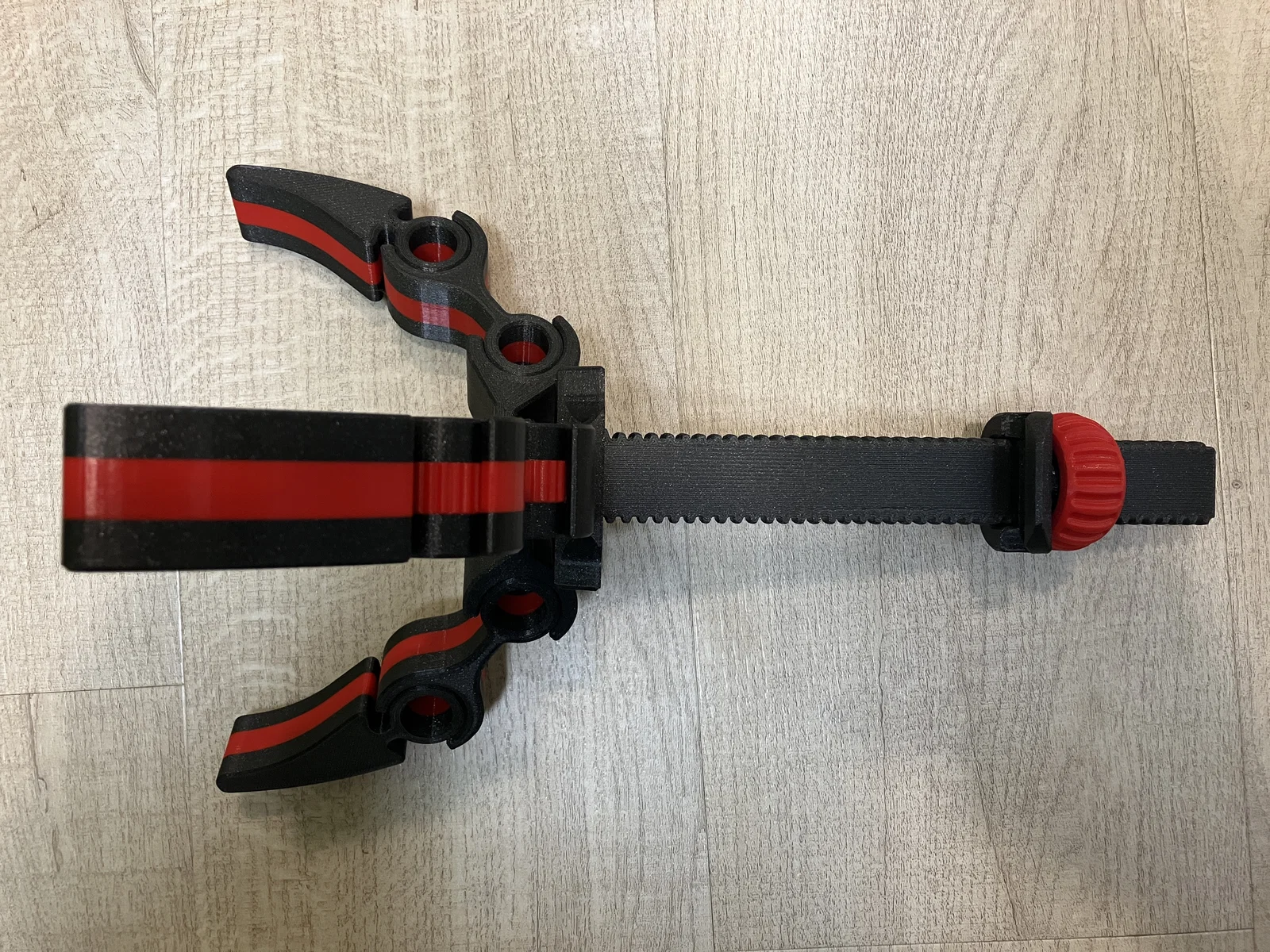

Phần chân là dạng articulated với các nấc (indexed positions), nên đứng rất vững và sẽ “click, click, click” mỗi 12° khi bạn chỉnh. Có 2 bộ chân thay thế khác nhau. Bạn cũng có thể làm chân dài thêm vài khúc (links), nhưng chủ yếu cho vui hơn là tăng công dụng đáng kể.

Printing

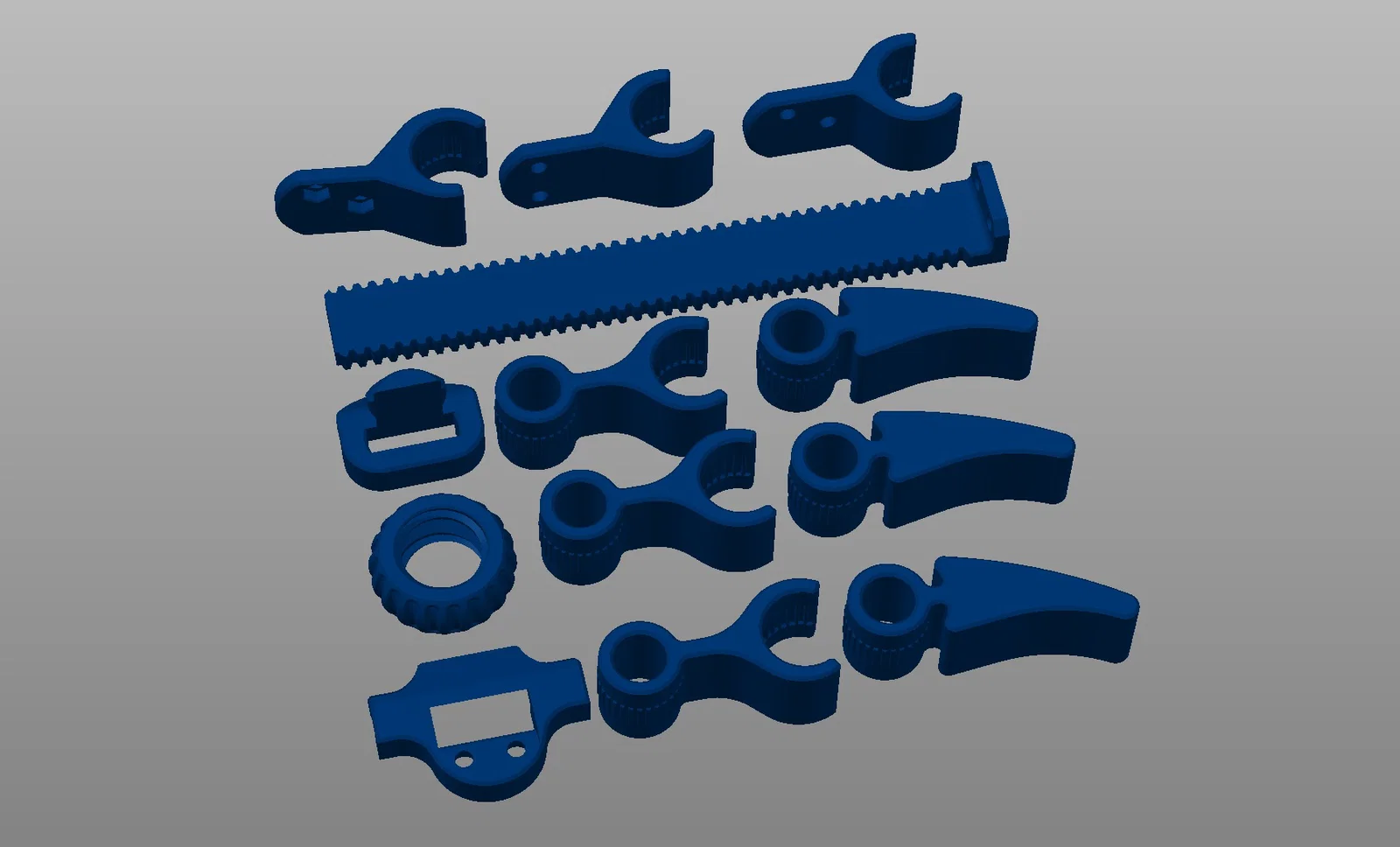

In không cần supports theo đúng hướng như hình. In ra sẽ chạy ổn với các thiết lập tiêu chuẩn của hầu hết máy in, nhưng mình khuyên nên tăng thêm wall perimeters cho tất cả các C-links để cứng cáp hơn, nhất là nếu bạn không in PLA mà in vật liệu mềm/dẻo hơn như PETG. PLA với full wall infill có thể là quá nhiều.

Có 2 độ dài của trụ (post) và bạn chỉ cần dùng 1 cái. Bản 220 là bản trong ảnh. Nếu bạn cần độ dài custom, bạn có thể cắt ngắn trong slicer hoặc báo mình để mình thêm phiên bản.

Hardware required

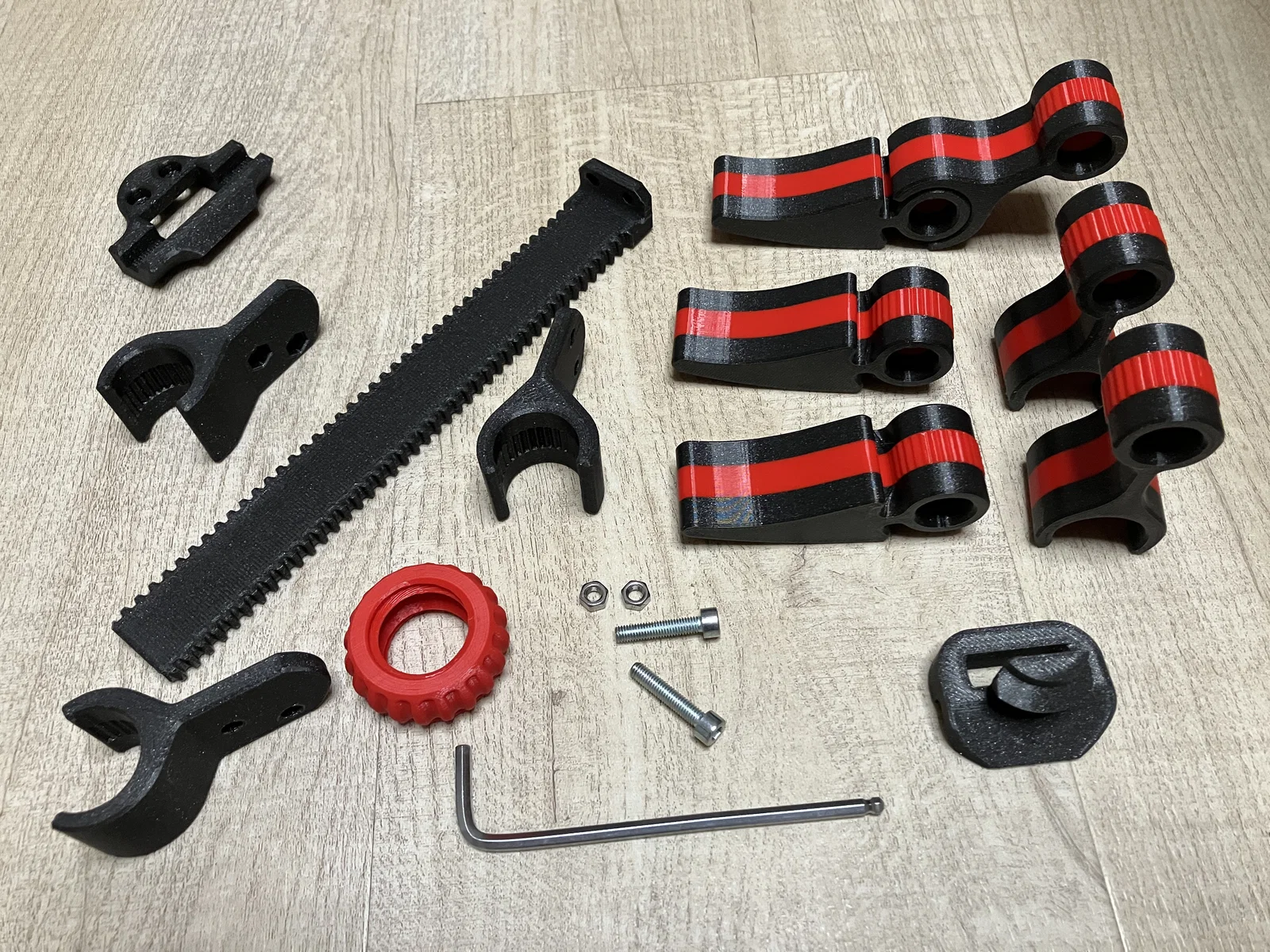

Bạn sẽ cần 2 con ốc M5x25 đầu trụ lục giác chìm (socket head) (DIN 912, ISO 4762) và 2 đai ốc lục giác M5 (DIN 934, ISO 4032). Ốc có thể dài hơn, nhưng sẽ bị lòi ra.

Assembly

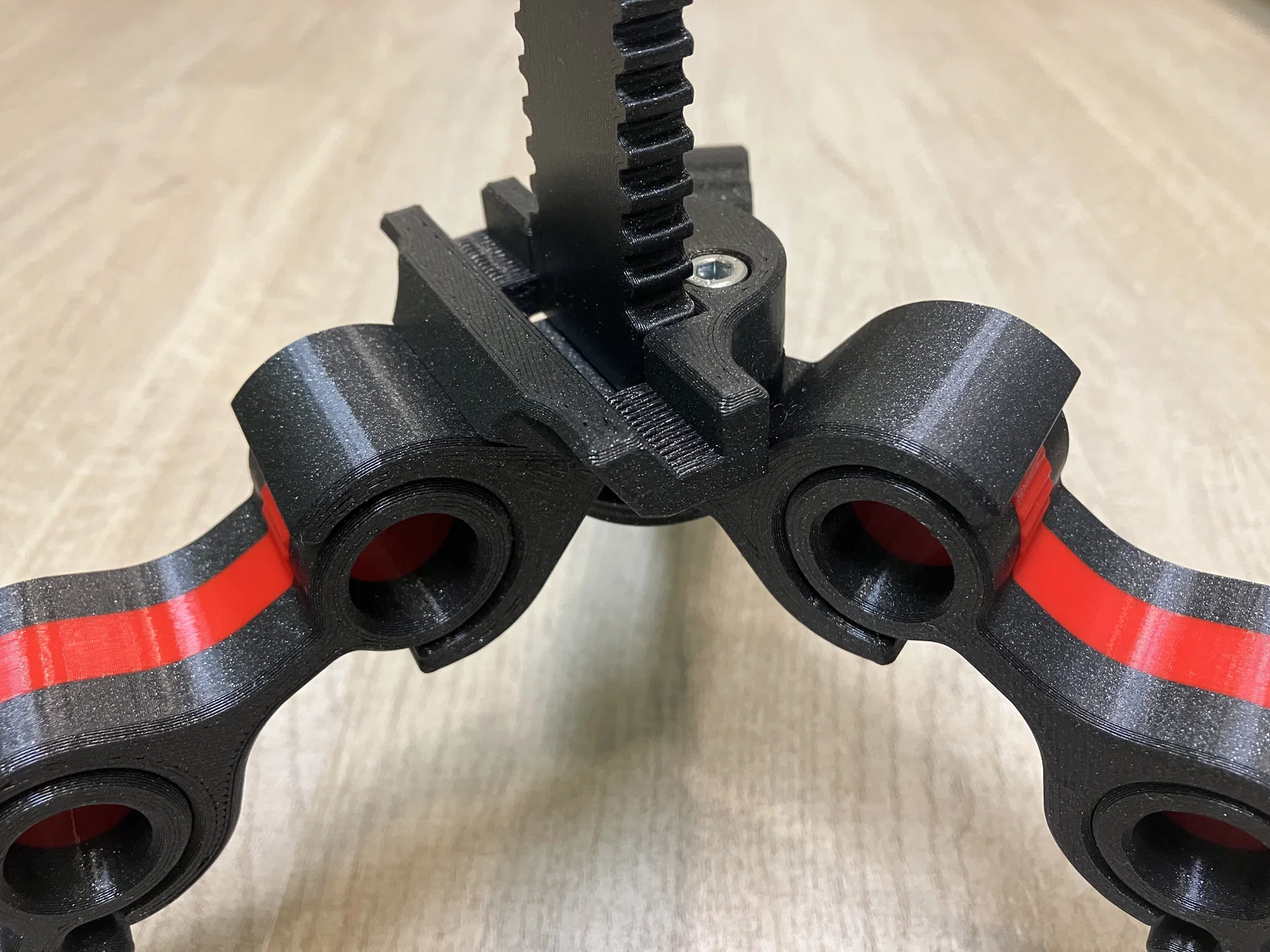

Đầu tiên, lắp trụ (post) vào cụm kẹp hub (hub clamp). Sau đó luồn ốc vào và trượt 3 hub C-links lên trên ốc; link trên cùng phải sát với kẹp dưới của tablet (tablet bottom clamp), còn link dưới cùng có các lỗ lục giác để đặt đai ốc, hướng về phía đáy của cụm. Cuối cùng, cho đai ốc vào và siết chặt cụm hub. Phần còn lại thì khá là dễ làm theo.

Các link có thể được lắp vào C-clamps từ bên hông bằng cách “gõ nhẹ” một chút, hoặc đẩy vào từ phía trước theo kiểu lăn/rolling motion.

Onshape source

Support

Tất cả sản phẩm mình làm đều miễn phí và ở public domain khi có thể. Nếu bạn thấy hữu ích, bạn có thể ủng hộ mình qua Ko-fi.
