Bộ nhả Target Patch 22mm (22mm Target Patch Dispenser)

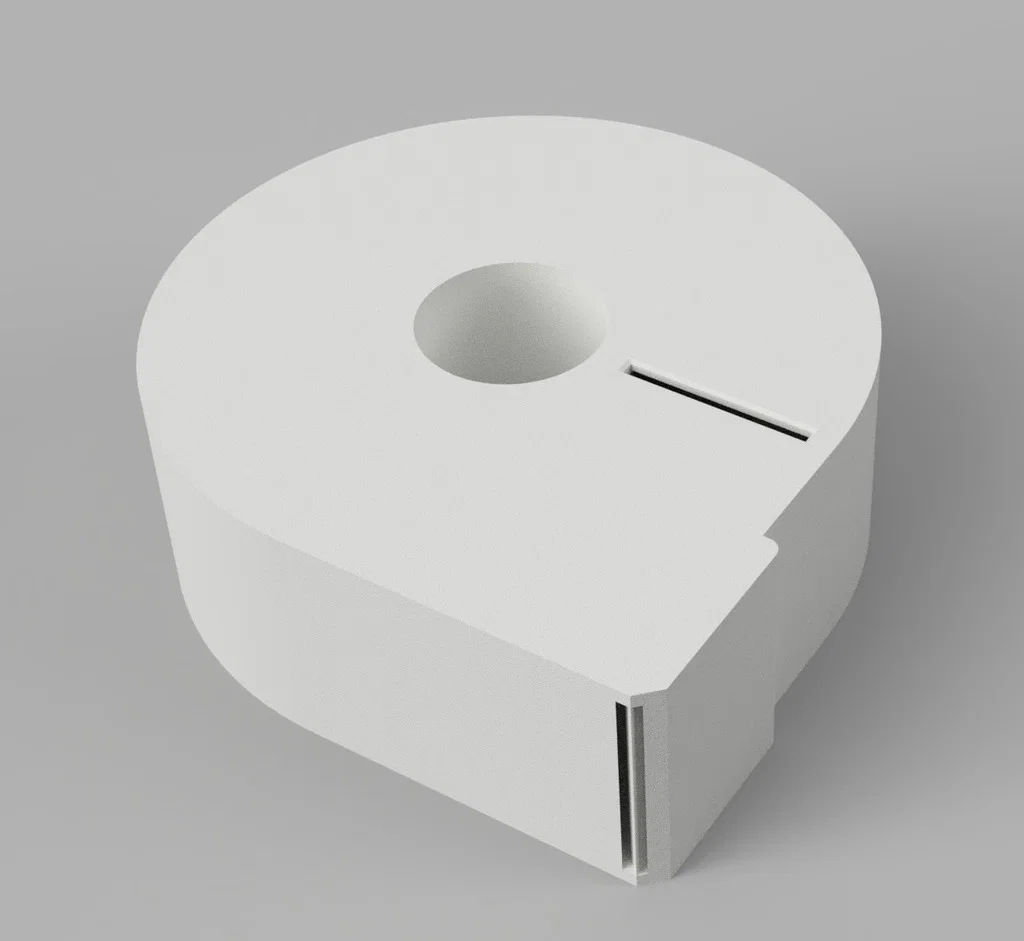

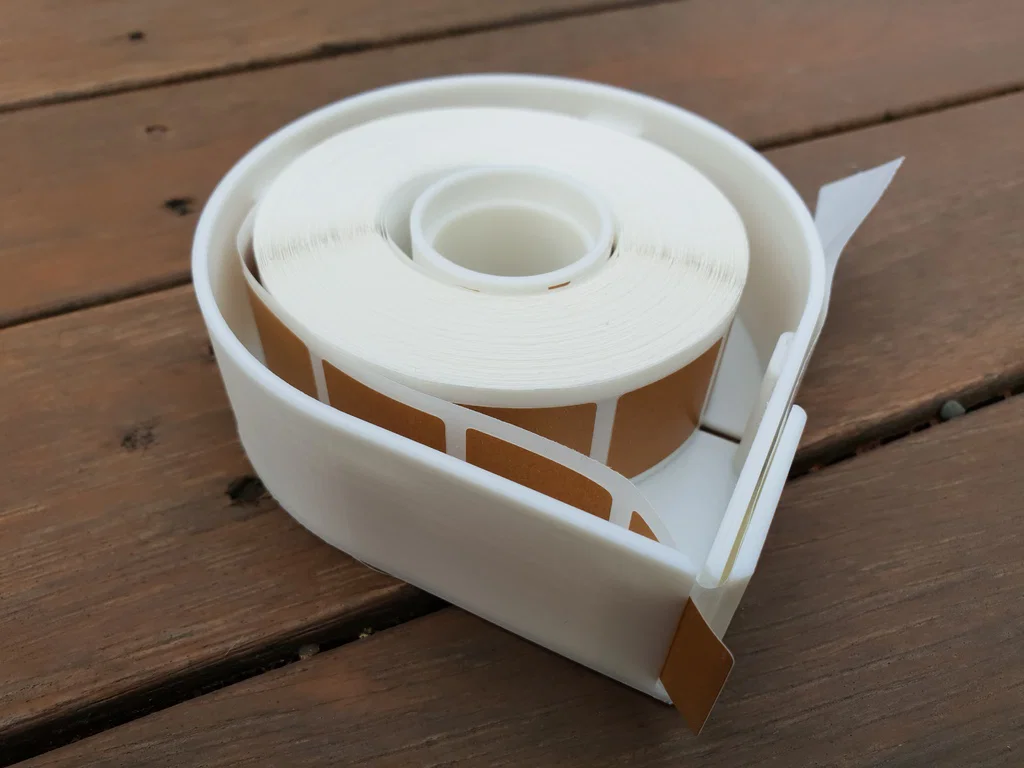

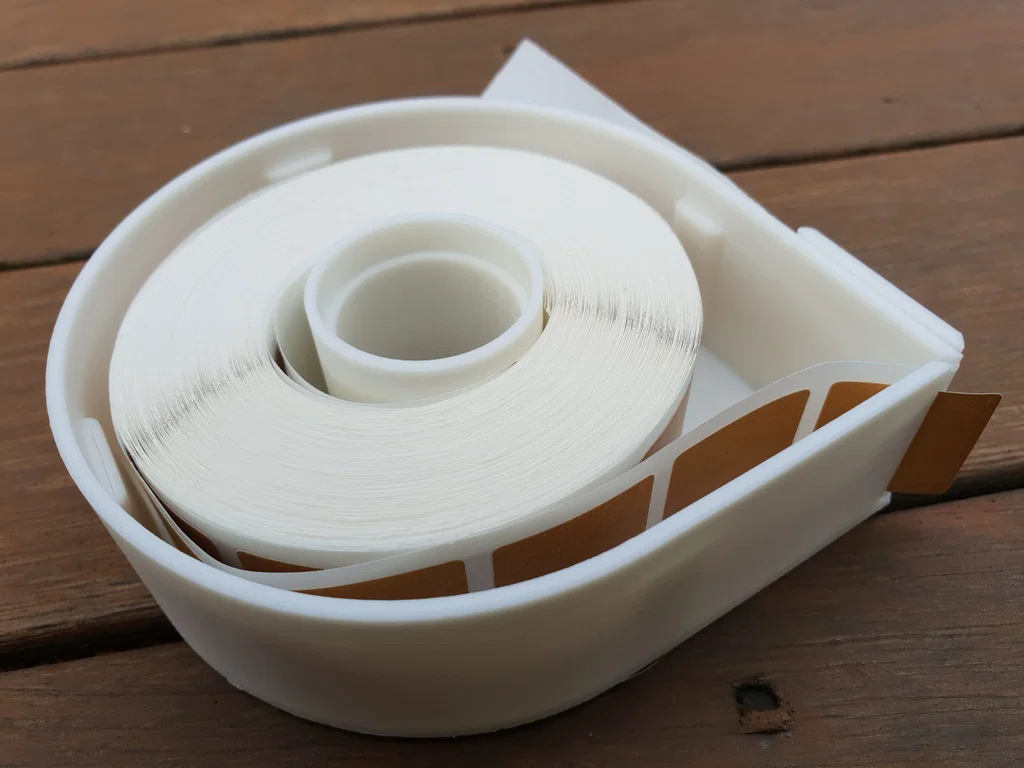

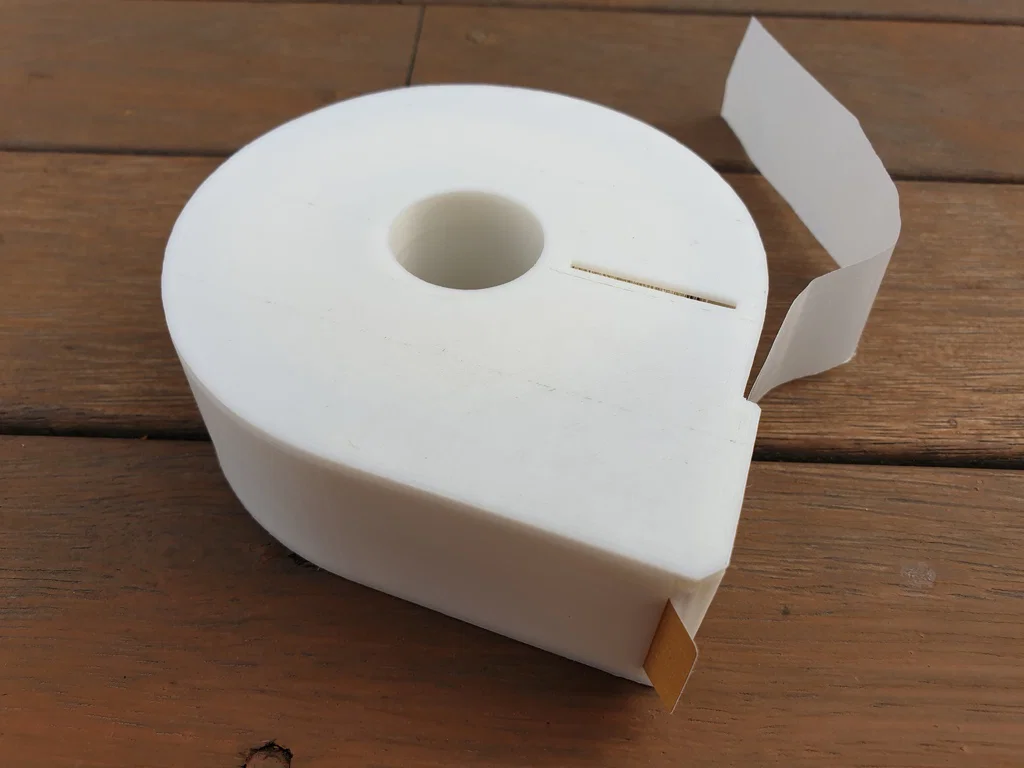

Bộ nhả miếng vá (patch) được thiết kế để dùng với patch vuông 22mm do Pistol New Zealand (PNZ) cung cấp cho bia IPSC. Có cửa sổ kiểm tra và gờ dẫn hướng chiều cuộn. In với mặt phẳng úp xuống.

Mình đã in thử 1 lần bằng PLA+, rất cứng cáp và nhả patch mượt. Có thể mình sẽ thử PETG kế tiếp.

U/W: https://pistolnz.org.nz/product-category/targets-and-target-patches/target-patches/

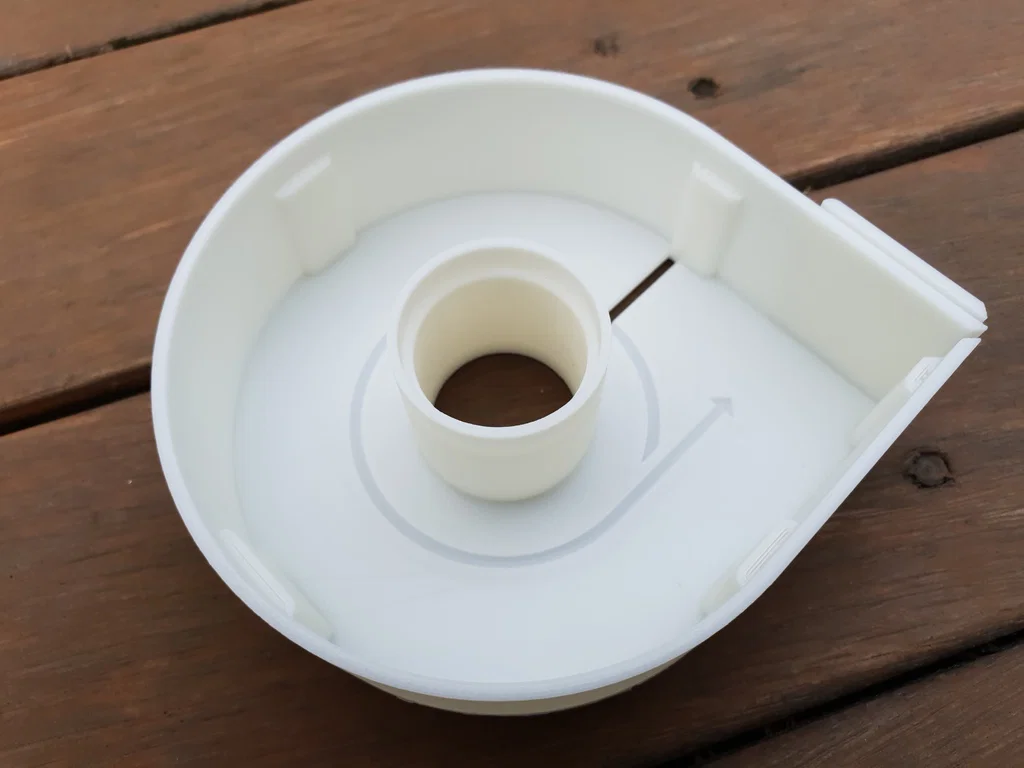

Update: phát hiện cuộn bị kẹt dần ở phần giữa, nên mình đã thêm một bushing ở giữa để tránh tình trạng này. Đồng thời thêm một trụ gia cường ở phần miệng để ngăn nắp bị xoay lệch nhẹ khỏi vị trí.

Update 2: Lô patch mới nhất có dải (ribbon) rộng hơn (31mm) nên không vừa bản thiết kế cũ. Mình đã thêm một phiên bản rộng hơn để phù hợp kiểu patch mới. Nắp vẫn giữ nguyên, nên chỉ cần in lại phần thân và bushing. Mình cũng tăng độ hở (tolerance) giữa bushing và spindle thêm 1mm, và tăng phần trên/dưới thêm 0.25mm vì có vài bạn gặp khó khi lắp khớp.

Update 3: Sau vài lần in test nữa, mình đã sửa lại kích thước tâm bị sai, thêm chamfer để gia cường thành và các ngàm khóa.
