Bài Test Bù Kích Thước XY (XY Size Compensation Test)
Mẫu XY Size Compensation Test giúp xác định mức bù “XY expansion” khi in FDM làm chi tiết bị lớn hơn ở X/Y. Gồm 5 khe với offset 0.1–0.5 mm để chọn giá trị phù hợp và áp dụng cho các mẫu in sau.
Mô tả
Hầu hết máy in FDM sẽ in chi tiết lớn hơn so với kích thước chuẩn ở hai chiều X và Y. Hiện tượng “XY expansion” này có thể bù ngược lại trong cài đặt slicer, nhưng thường rất khó biết chính xác cần bù bao nhiêu. Lúc này bài test XY Size Compensation Test sẽ phát huy tác dụng!

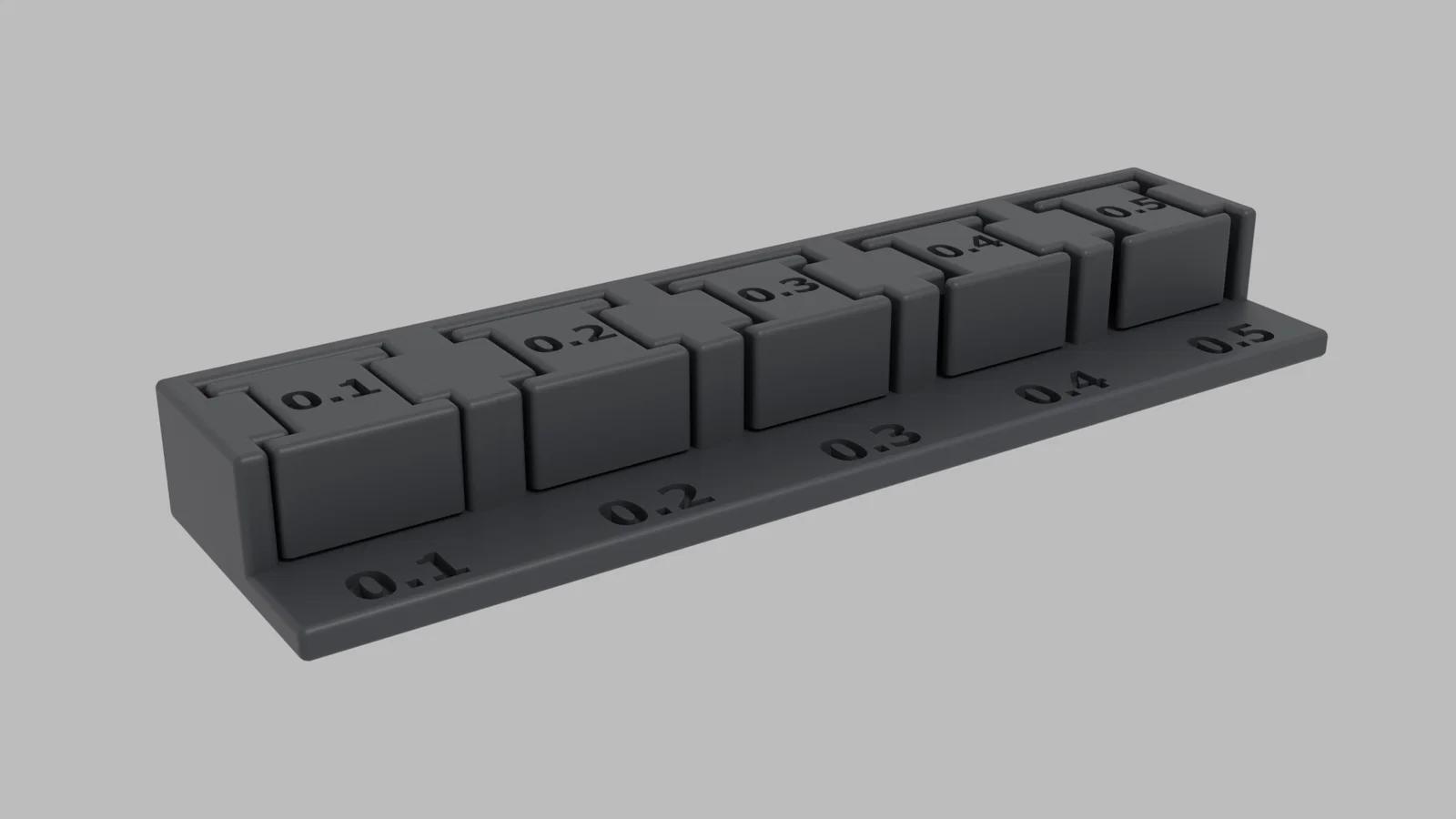

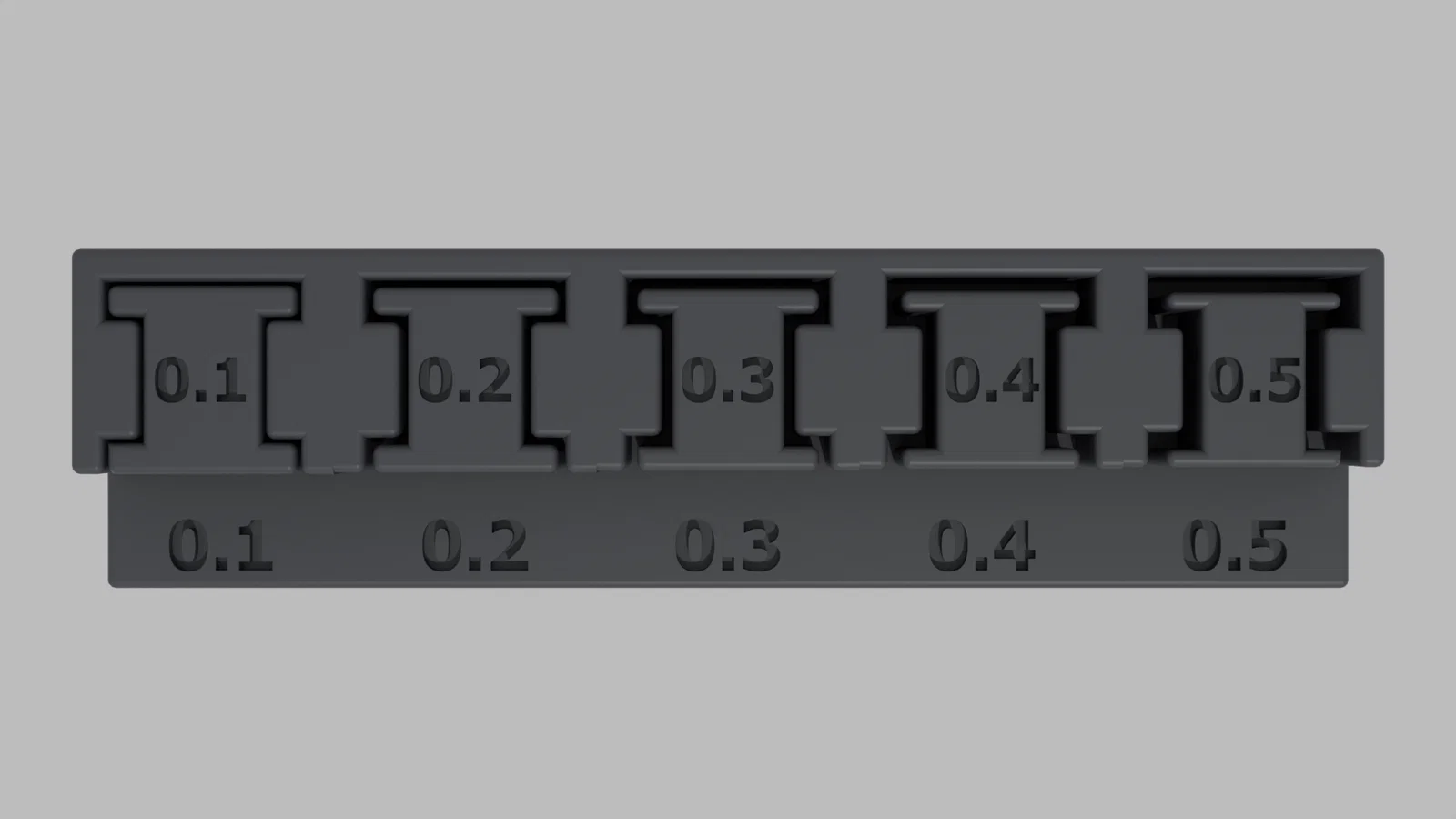

XY Size Compensation Test gồm 5 miếng có thể trượt ra/vào các khe. Mỗi khe (và miếng tương ứng) có mức bù kích thước XY từ 0.1 đến 0.5 mm. Sau khi in xong, bạn chọn mức offset thấy vừa nhất, rồi dùng đúng giá trị đó cho các mẫu in về sau.
Kích thước model là 75x20x8.5mm và chỉ tốn khoảng 10–15 gram filament!

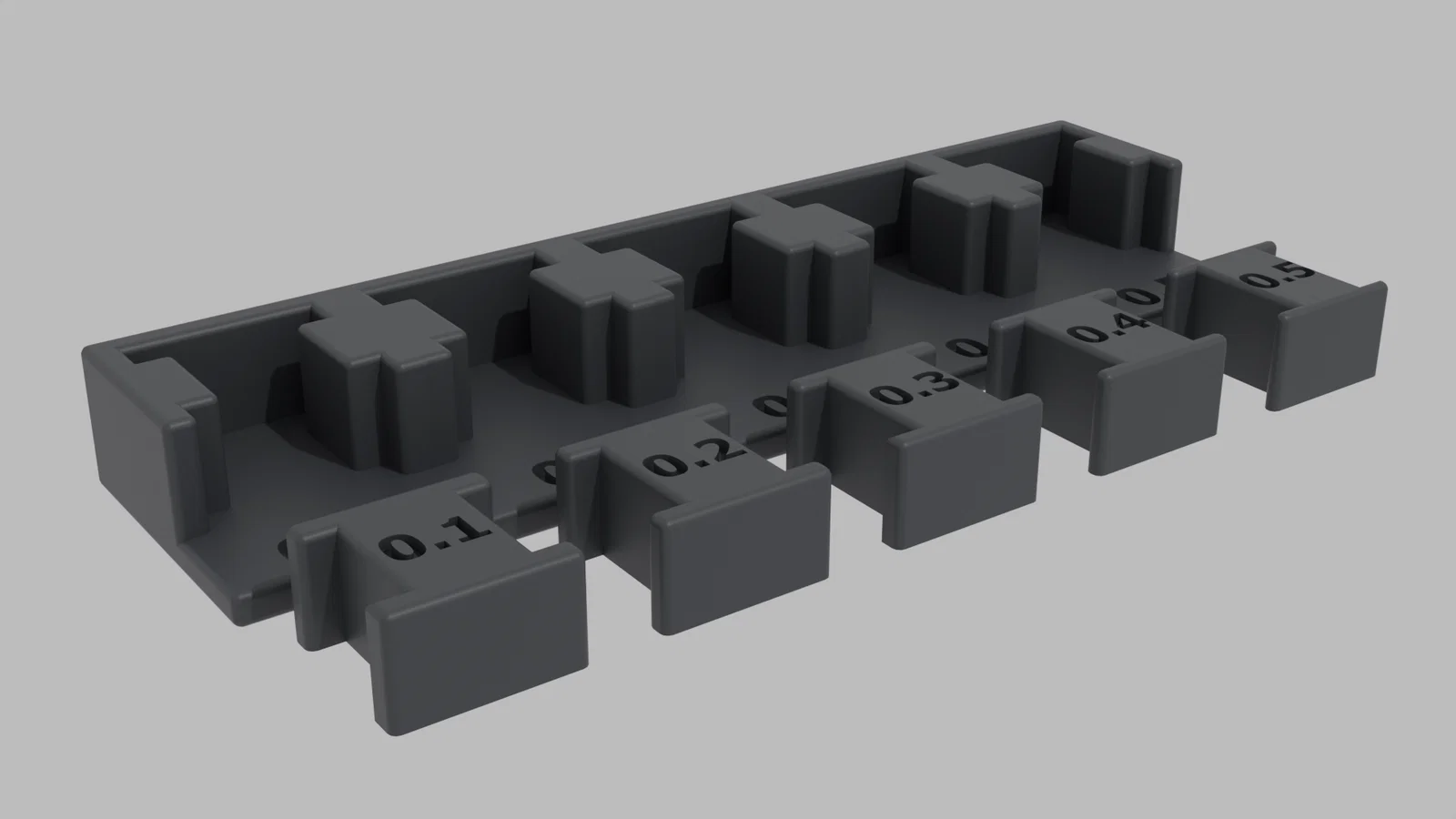

Lưu ý: Khi in mẫu này, nhớ để XY size compensation = 0 và không scale model sang kích thước khác. Khuyến nghị in bản “separated”, bật brim. Sau khi biết offset nào hợp nhất, cách dễ nhất là chỉnh XY size compensation trong slicer (không phải trong CAD). Trên Prusa Slicer, bạn tìm mục “XY Size Compensation” ở Print Settings → Advanced.
