Tôm Càng Khớp Nối (Articulated Crayfish)

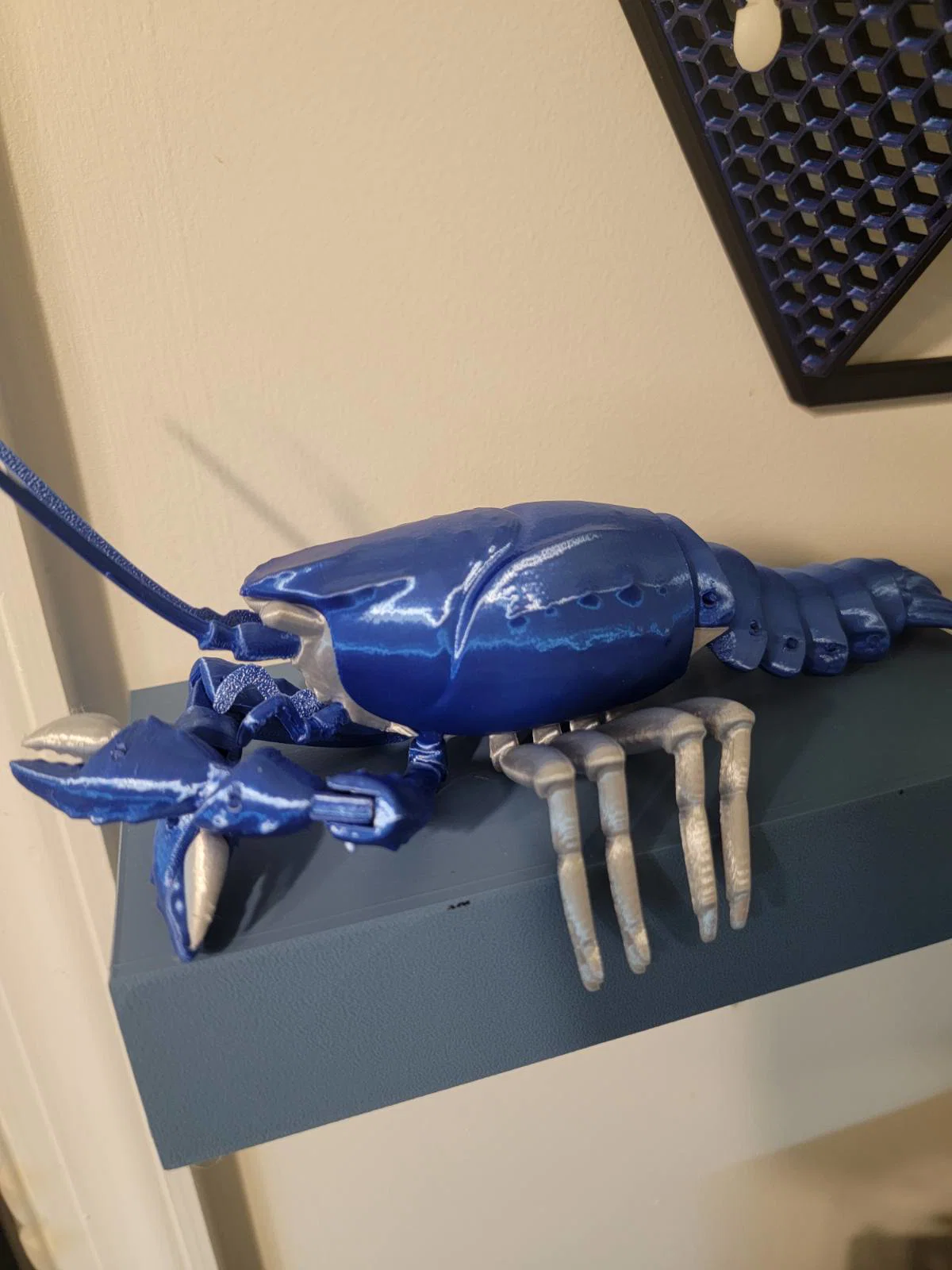

Mô hình tôm càng (crayfish) với 21 điểm khớp chuyển động.

Mình đem bài này tham gia cuộc thi #OnSuchAFullSea, dù nói thiệt thì nó không hẳn là cá... mà còn là loài nước ngọt chứ không phải sinh vật biển nữa! Suỵt, hy vọng không ai để ý!

Phần càng và các đốt đuôi được thiết kế để dùng những đoạn filament 1.75mm cắt dư làm chốt bản lề. Cả 10 chân đều gắn vào thân bằng khớp bi (ball joint). Không cần keo, nhưng nếu các phần chính hơi lỏng thì có thể chấm keo nhẹ cũng giúp.

Mô hình và điêu khắc bằng Blender. Sắp xếp (plated) và chuẩn bị xuất file trong 3ds Max.

Crayfish_Assembly_Instructions.pdf
Hướng dẫn lắp ráp đầy đủ kèm hình.

Crayfish_STL.zip [recommended]
Gồm toàn bộ chi tiết đã được plated thành các nhóm nhỏ theo từng cụm liên quan. Bạn có thể muốn in nhiều nhóm cùng lúc tùy theo build-volume của máy.

Crayfish_Individual_STL.zip
Mỗi chi tiết nằm trong một file STL riêng. Đừng quên in 2x cho mỗi trong 4 file chân (tổng cộng 8 chân đi).

Hướng dẫn

Mẫu này được thiết kế để in không cần support.

Một số chi tiết cần độ bám bàn in (platform adhesion) rất tốt để không bị ngã. PLA bám rất ổn trên băng keo giấy xanh (blue painter's tape). Hoặc bạn có thể chỉnh slicer / phần mềm in để tạo “brim”.

Các lỗ chốt bản lề được thiết kế cỡ 2mm để làm chốt từ các đoạn filament 1.75mm cắt dư. Nếu bạn chỉ dùng filament 3mm (ví dụ Ultimaker) thì có thể scale mẫu lên 150%. Ở tỉ lệ này, miếng lớn nhất sẽ cao dưới 130mm một chút.

Crayfish_Assembly_Instructions.pdf
Hướng dẫn lắp ráp đầy đủ kèm hình.

Crayfish_STL.zip [recommended]
Gồm toàn bộ chi tiết đã được plated thành các nhóm nhỏ theo từng cụm liên quan. Bạn có thể muốn in nhiều nhóm cùng lúc tùy theo build-volume của máy.

Crayfish_Individual_STL.zip
Mỗi chi tiết nằm trong một file STL riêng. Đừng quên in 2x cho mỗi trong 4 file chân (tổng cộng 8 chân đi).
