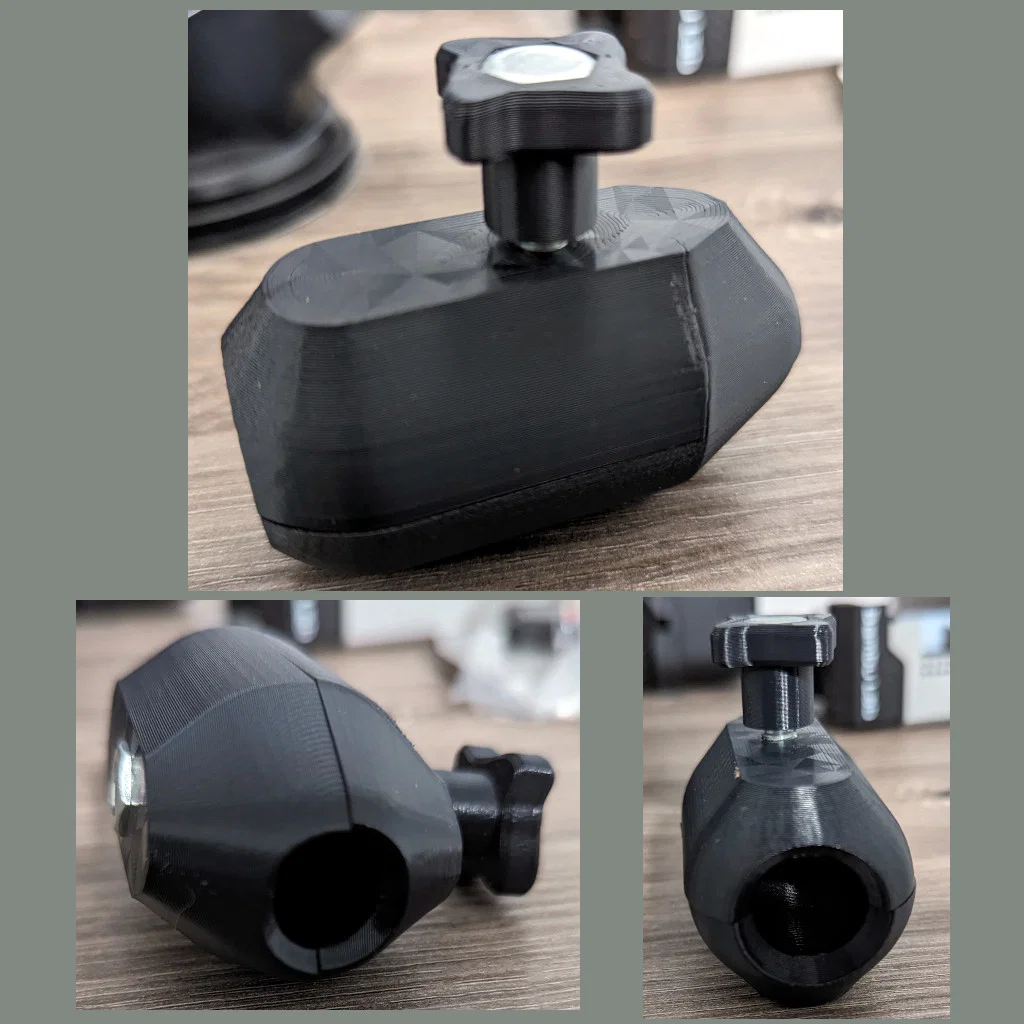

Ngàm dual ball-joint (RAM mount) tùy biến

Đây là phiên bản có thể tùy biến của ngàm RAM® kiểu dual ball-and-socket. Mình thấy có vài thiết kế tương tự ở đây, nhưng không tìm được cái nào đáp ứng đủ các tiêu chí này cùng lúc:

• tùy biến hoàn toàn
• dùng được 2 đầu bi khác kích thước
• kết cấu cứng, ít bị oằn
• siết bằng tay được, không cần dụng cụ

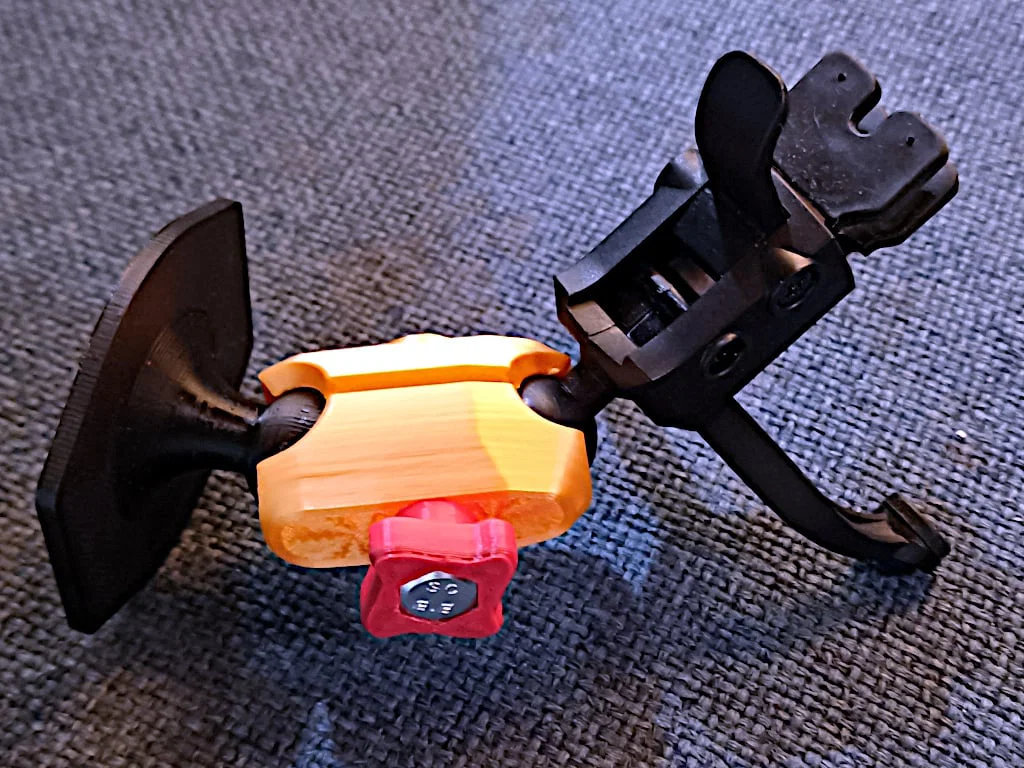

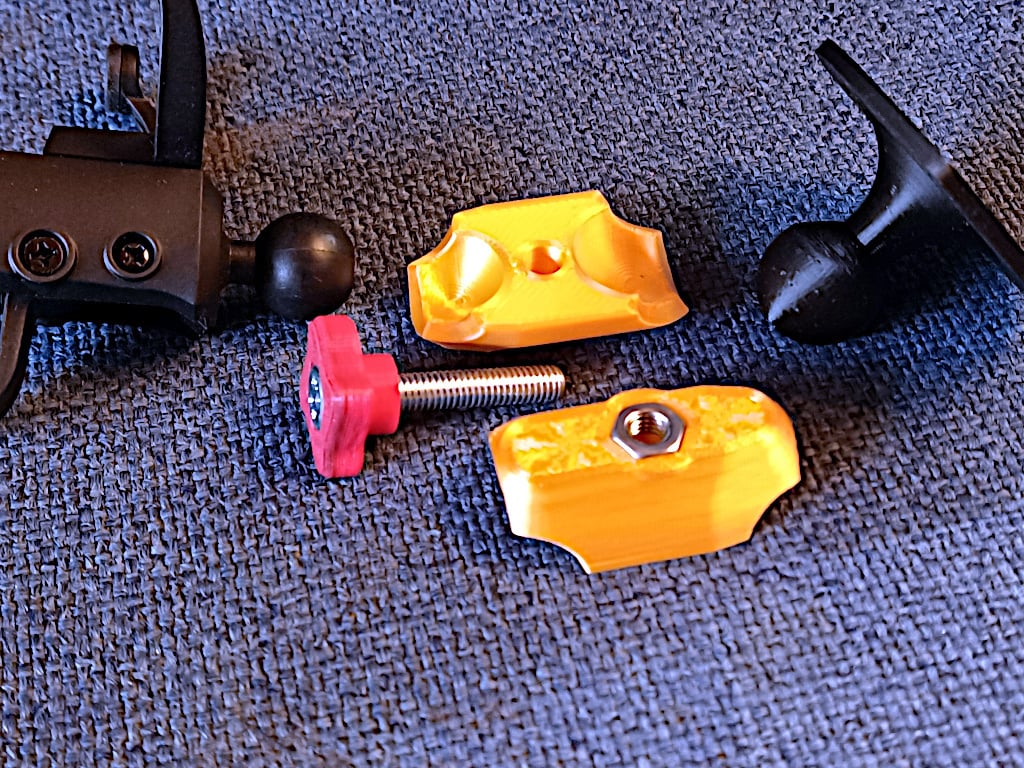

File STL đính kèm ở đây chỉ là ví dụ. Bạn bắt buộc phải tự customize theo nhu cầu của mình. Ảnh minh hoạ là GPS adapter plate của mình với bi 20 mm ở phía trái và ngàm bi 17 mm gắn điện thoại trên xe của vợ mình ở phía phải.

Customizing

Script ram_mount.scad cần script octosphere.scad đi kèm (ban đầu lấy từ thư viện geodesic sphere của mình) được đặt chung thư mục, hoặc nằm trong thư mục thư viện OpenSCAD thường dùng của bạn.

Bạn set các tham số theo ý muốn. Nhớ giữ chiều dài tay đòn càng ngắn càng tốt để tránh bị flex quá nhiều khi lắp ngàm và siết bulông.

Nhấn F5 để preview nếu preview không tự cập nhật.

Khi preview model, OpenSCAD sẽ hiển thị độ dài bulông tối thiểu cần dùng trong phần console output. Nhớ mua bulông đầu lục giác (hex-head) dài tối thiểu bằng giá trị đó, kèm theo đai ốc (hex nut) tương thích. Với đa số nhu cầu thì bulông M6 là đủ.

Khi bạn thấy ổn rồi, nhấn F6 để render (có thể mất vài phút), rồi export model ra file STL.

Print settings

Resolution: layer height 0.15 - 0.2 mm

Infill: 40% cubic

Notes:

• Dùng ít nhất 5 perimeters
• Dùng ít nhất 10 layers cho cả top và bottom
• Dùng dense cubic infill tối thiểu 40%. Gyroid và cubic đều là infill 3D mạnh, nhưng gyroid sẽ flex nhiều hơn với tải mà chi tiết này chịu. Cubic cứng hơn chút. Honeycomb có khi còn tốt nhất nhưng in quá chậm.
• Để đạt độ bền tối ưu, layer height nên khoảng 1/3 đường kính nozzle; tức khoảng 0.15 mm với nozzle 0.4, hoặc 0.2 mm với nozzle 0.6 mm. Xem video rất hay của CNC Kitchen để biết thêm chi tiết.

Post-printing

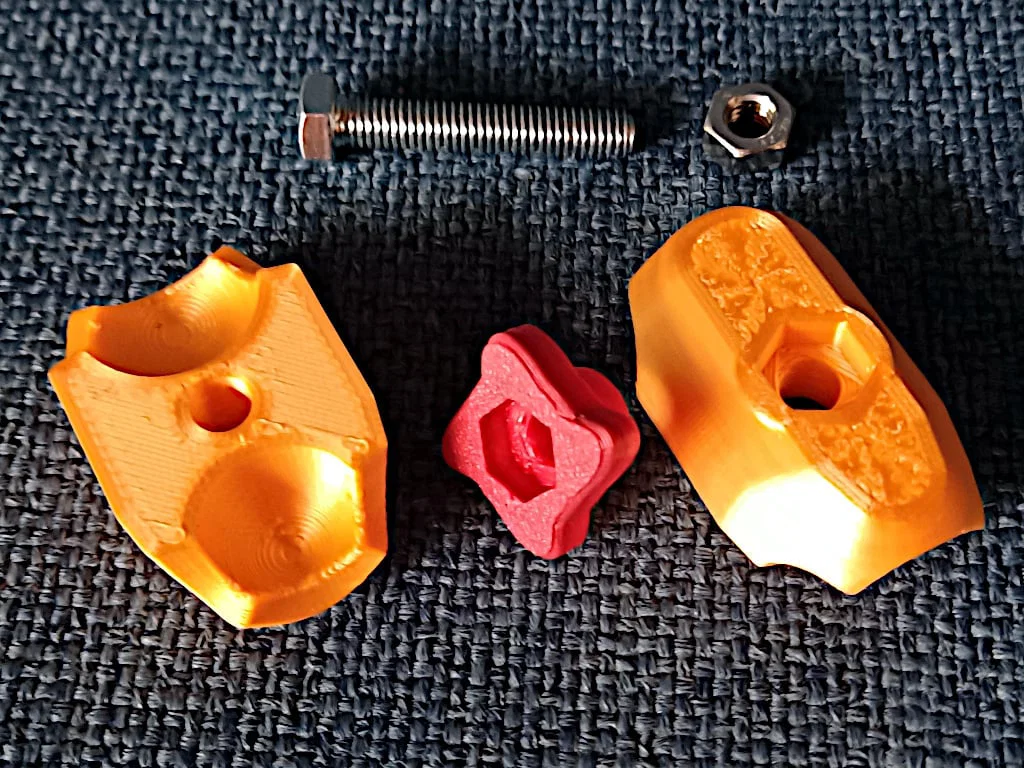

Bulông nên khít vừa trong núm vặn (knob). Nếu bị lỏng, nhỏ 1 giọt keo 502 (superglue) ở mặt dưới của đầu bulông trước khi nhét vào núm để tránh rớt ra. Đai ốc cũng có thể làm tương tự.
