Kệ Treo Filament Celtic Knot

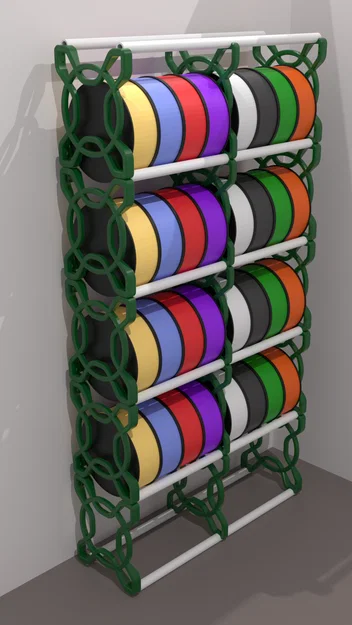

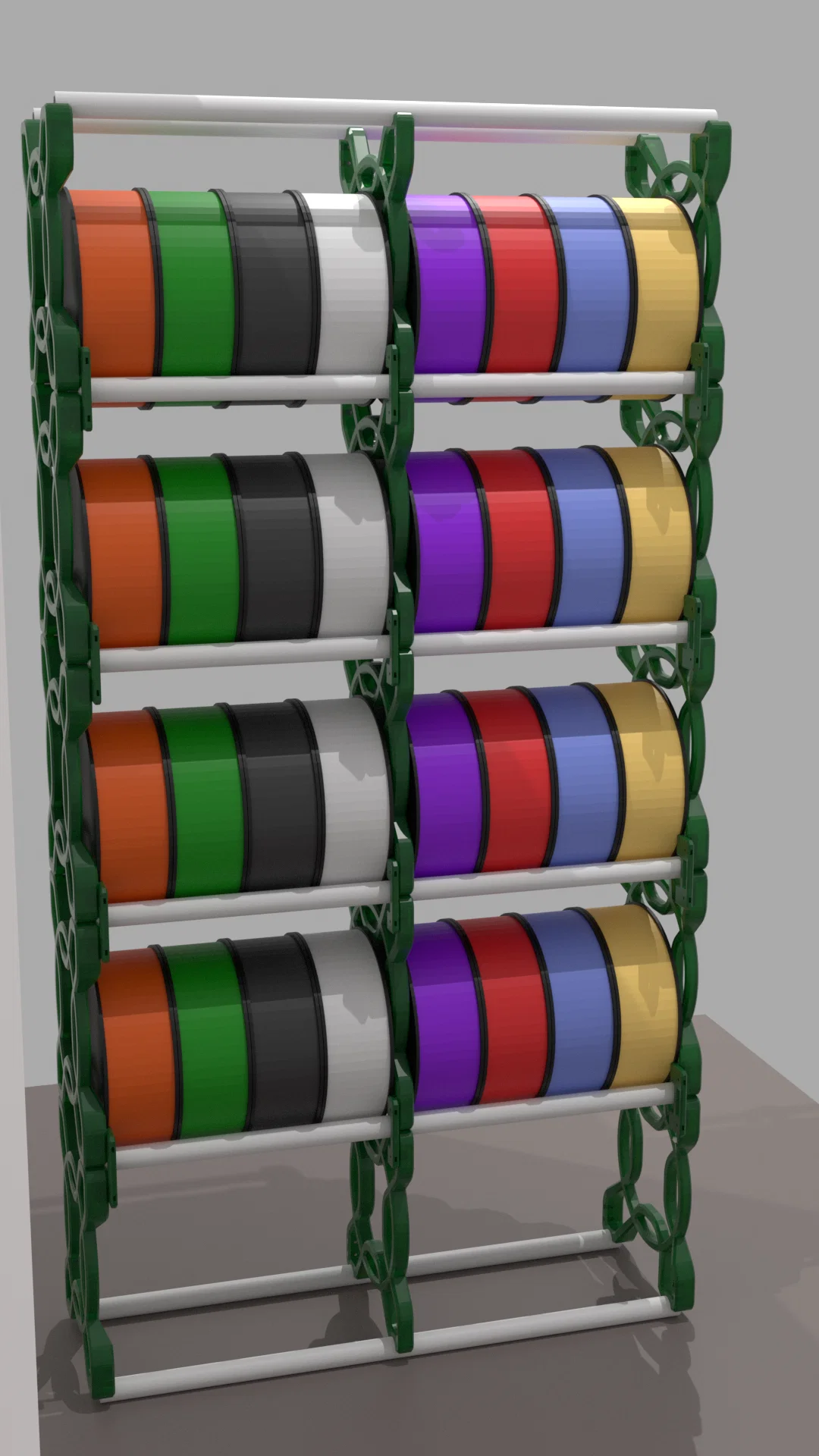

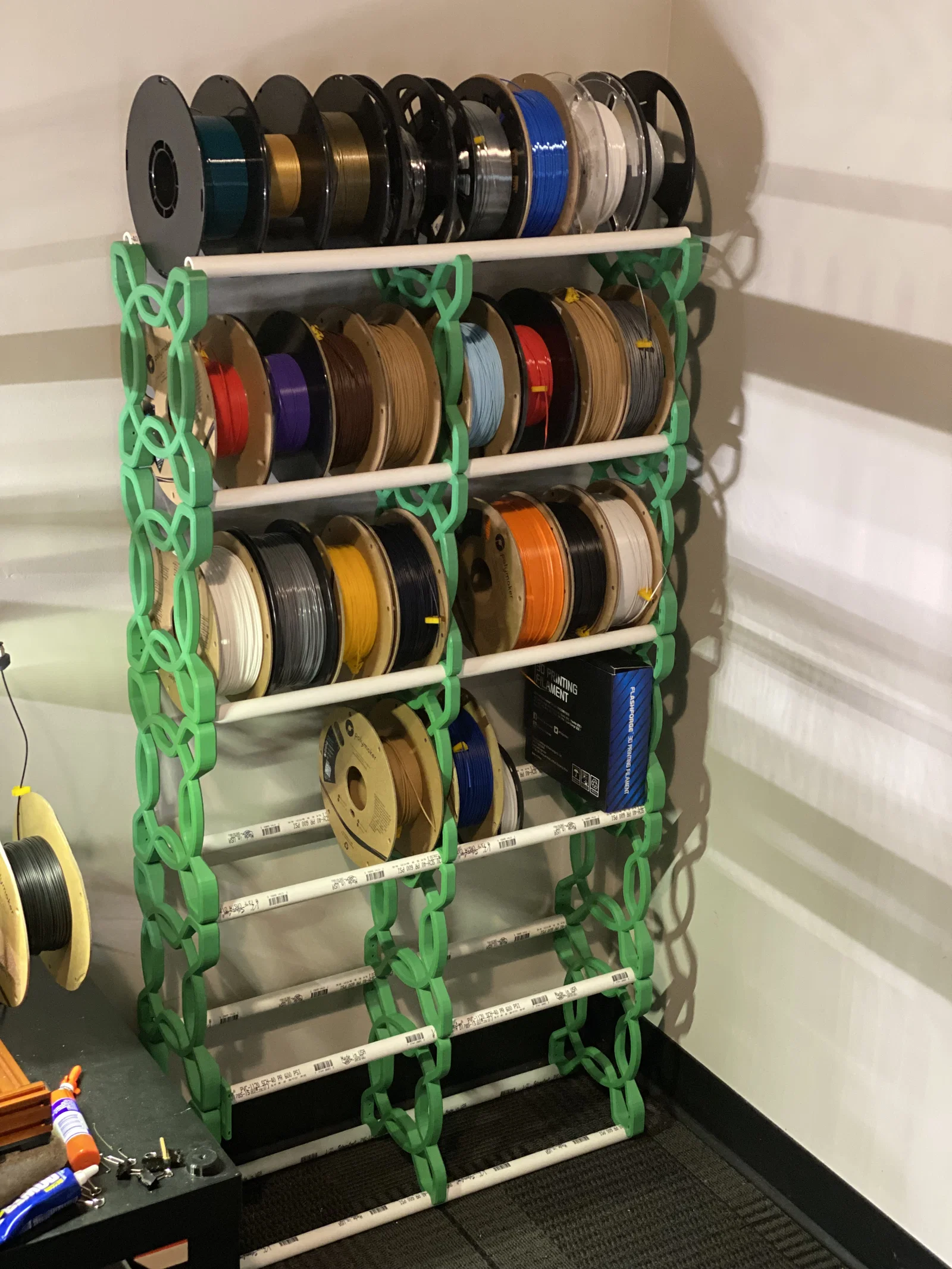

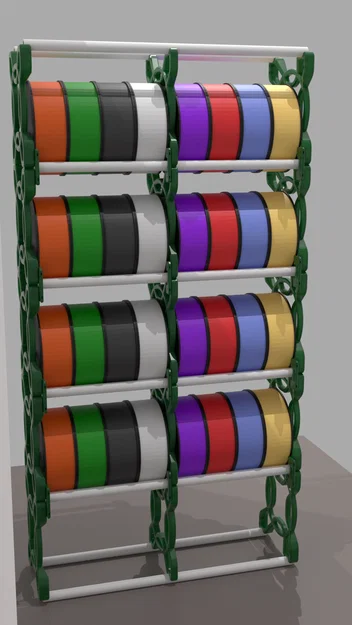

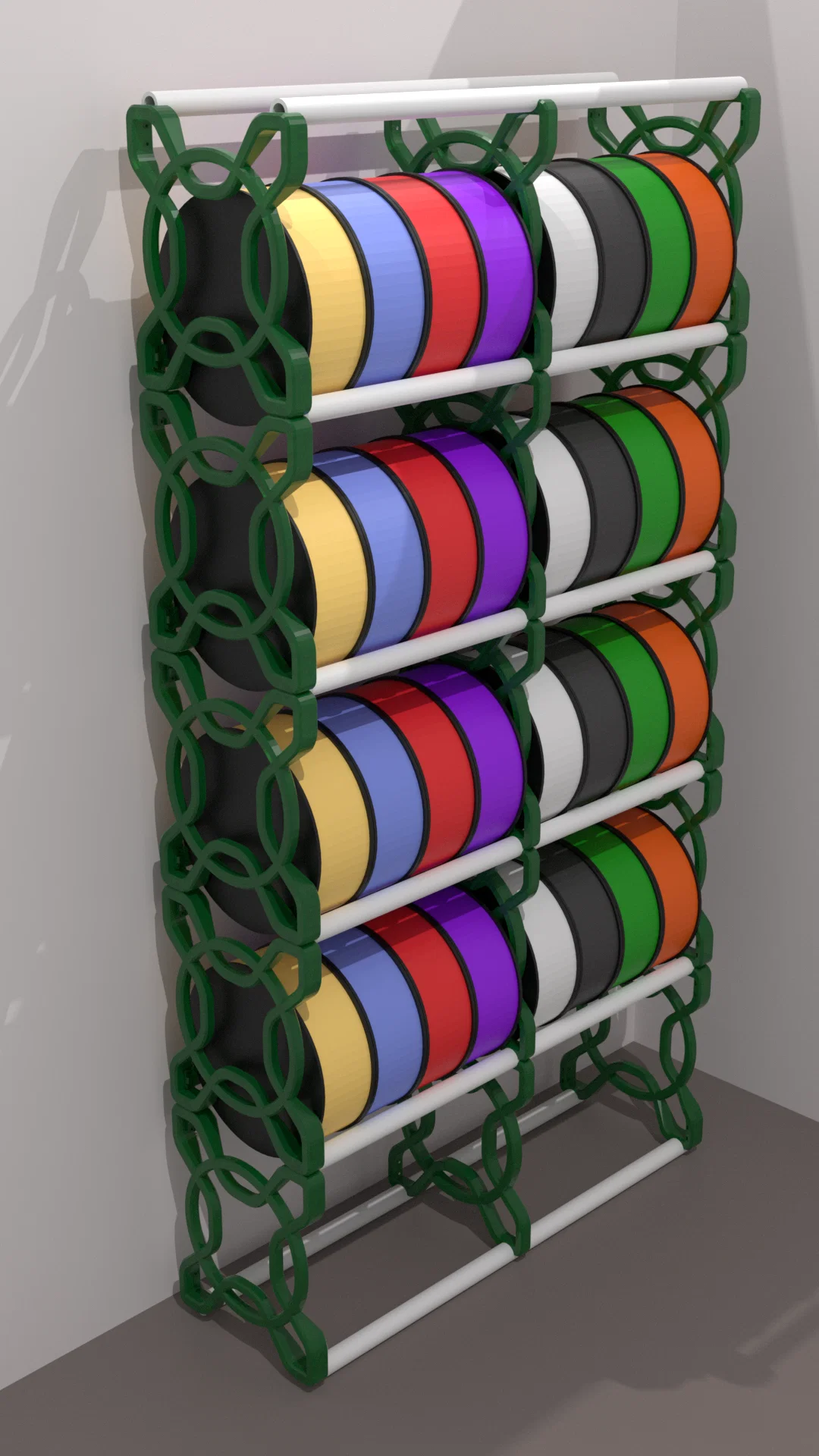

Hệ kệ mô-đun này được thiết kế để chứa filament mà không cần phải khoan cả đống lỗ lên tường.

Cái bracket ngoài giống nhau ở cả 4 góc và có thể xoay hoặc lật thoải mái mà không bị vấn đề gì. Mỗi tầng cần 2 bracket ngoài để lắp. Phần chống giữa (center supports) có thể dùng khi cần để hạn chế bị võng của ống PVC.

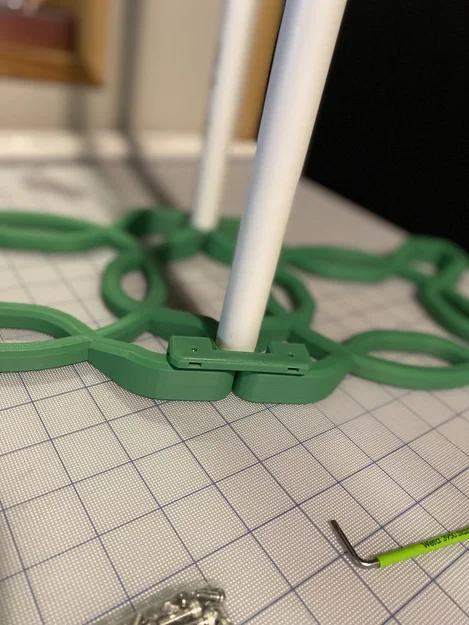

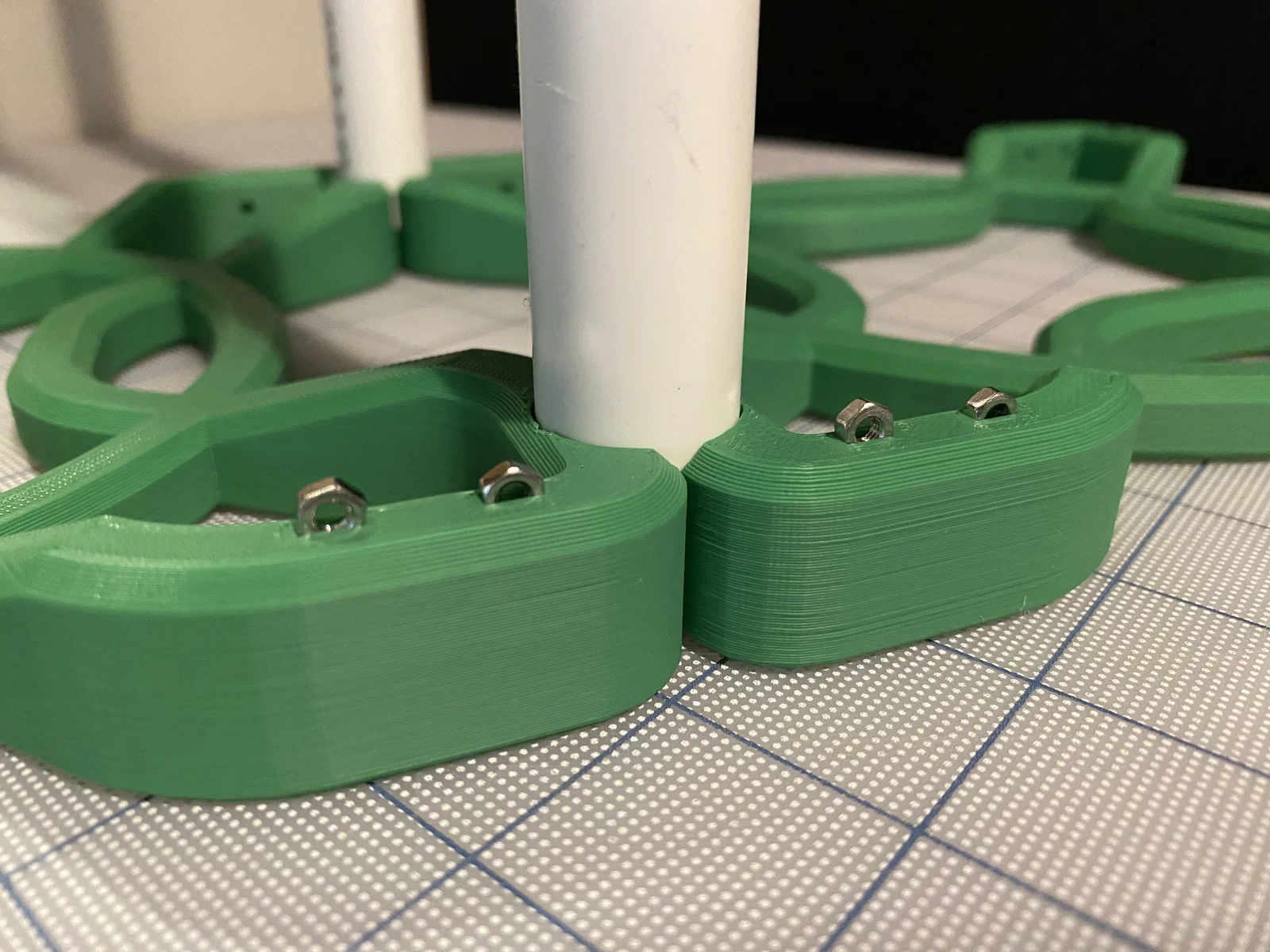

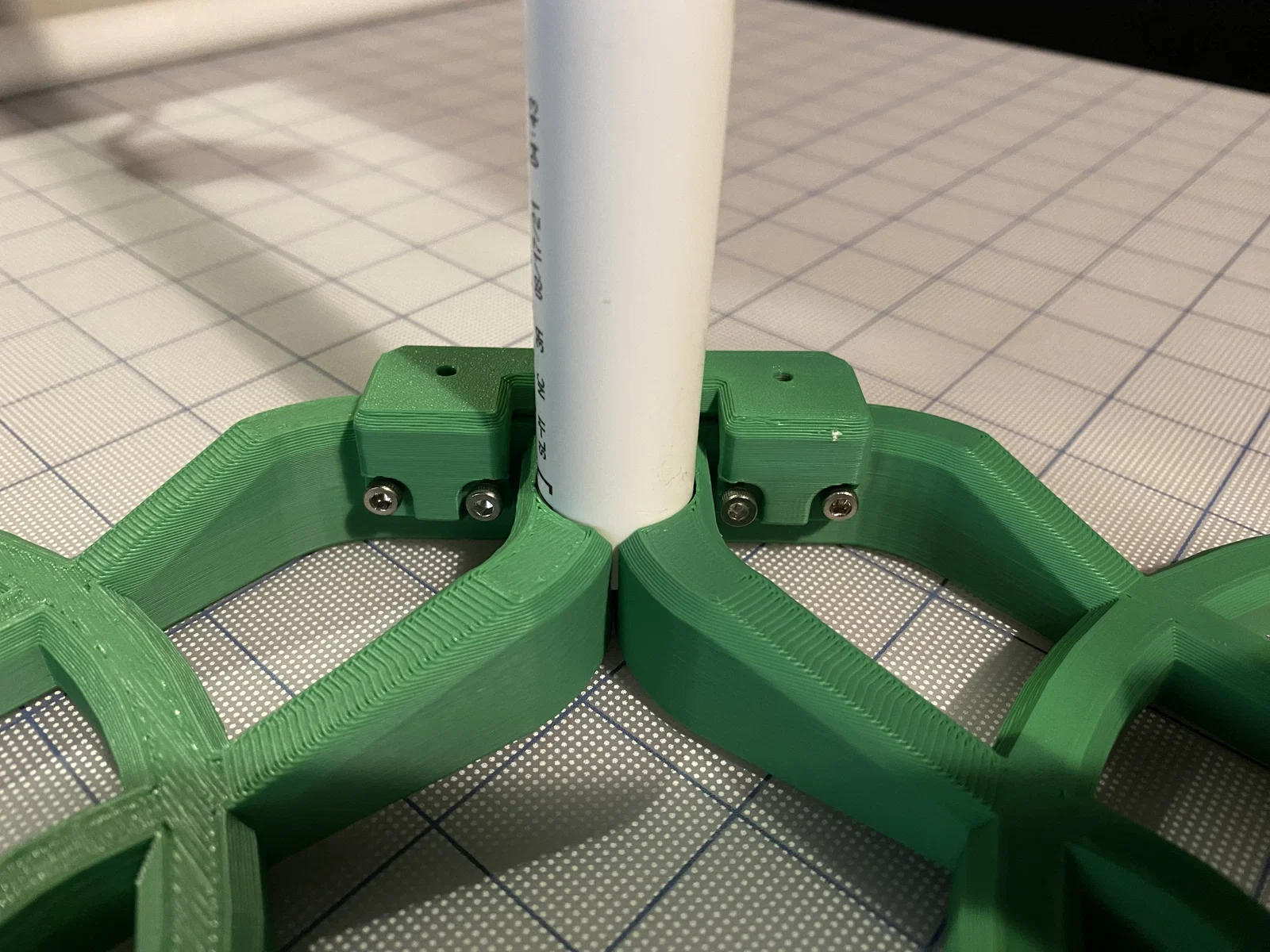

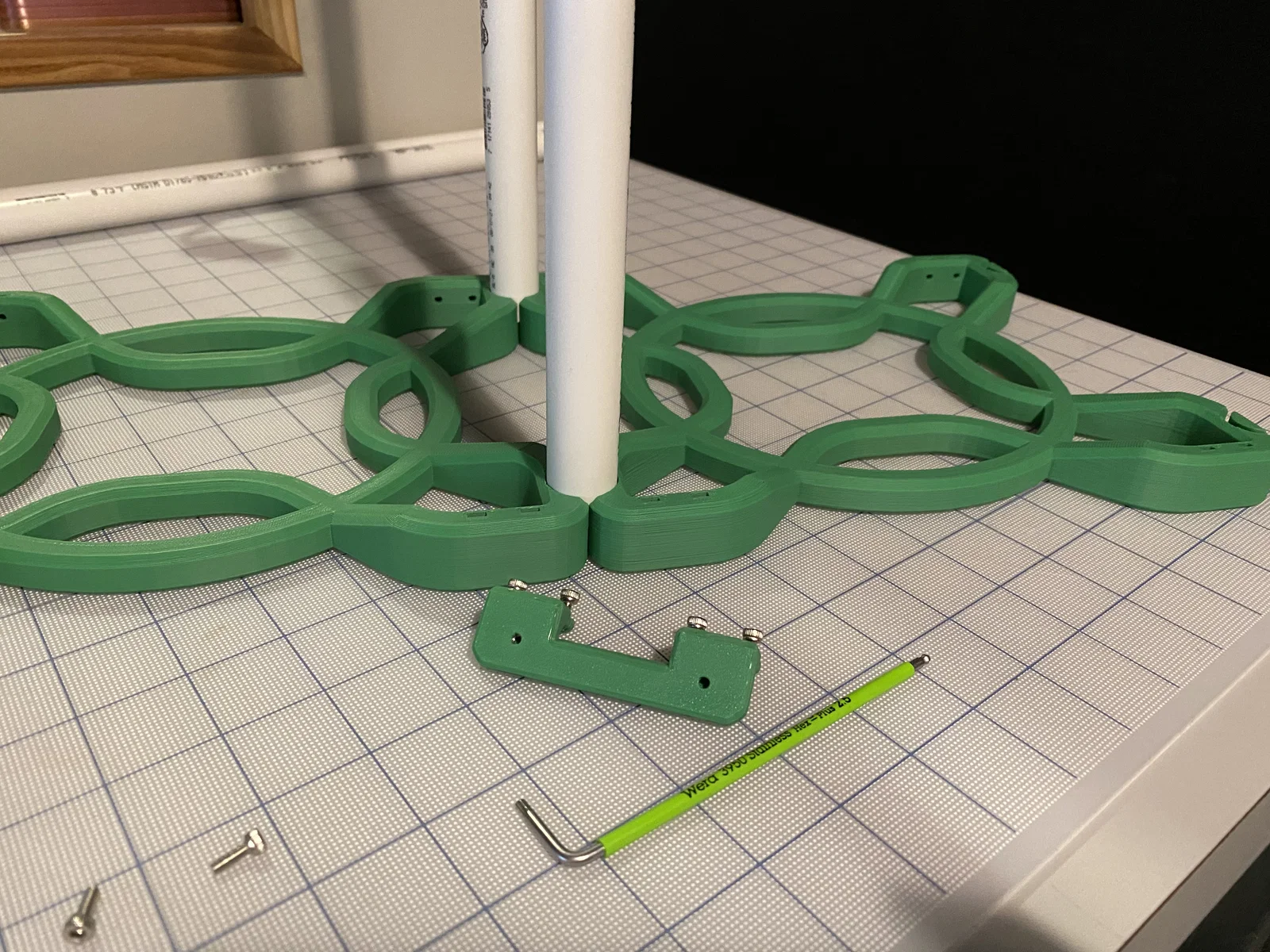

Tất cả lỗ bắt vít và rãnh đặt đai ốc đều được thiết kế cho M3 hex nuts và bu lông M3x10mm. Những lỗ này cho phép gắn thêm connector brackets để tăng độ cứng. Bạn có thể dùng loại lớn để neo kệ vào tường hoặc buộc dây/dây thép ở các góc chéo. Về sau cũng có thể dùng để gắn thêm phụ kiện.

Materials needed:

• Filament: 2KG PLA trong không gian có máy lạnh. Khu vực nóng thì dùng ASA.
• PVC: ½" PVC-1120 SCH-40 PR 600 PSI
• Đai ốc M3 và bu lông 10mm
• Dây hoặc dây thép làm giằng chữ X phía sau (tùy chọn)
• Tắc kê/neo tường.

Build Notes:

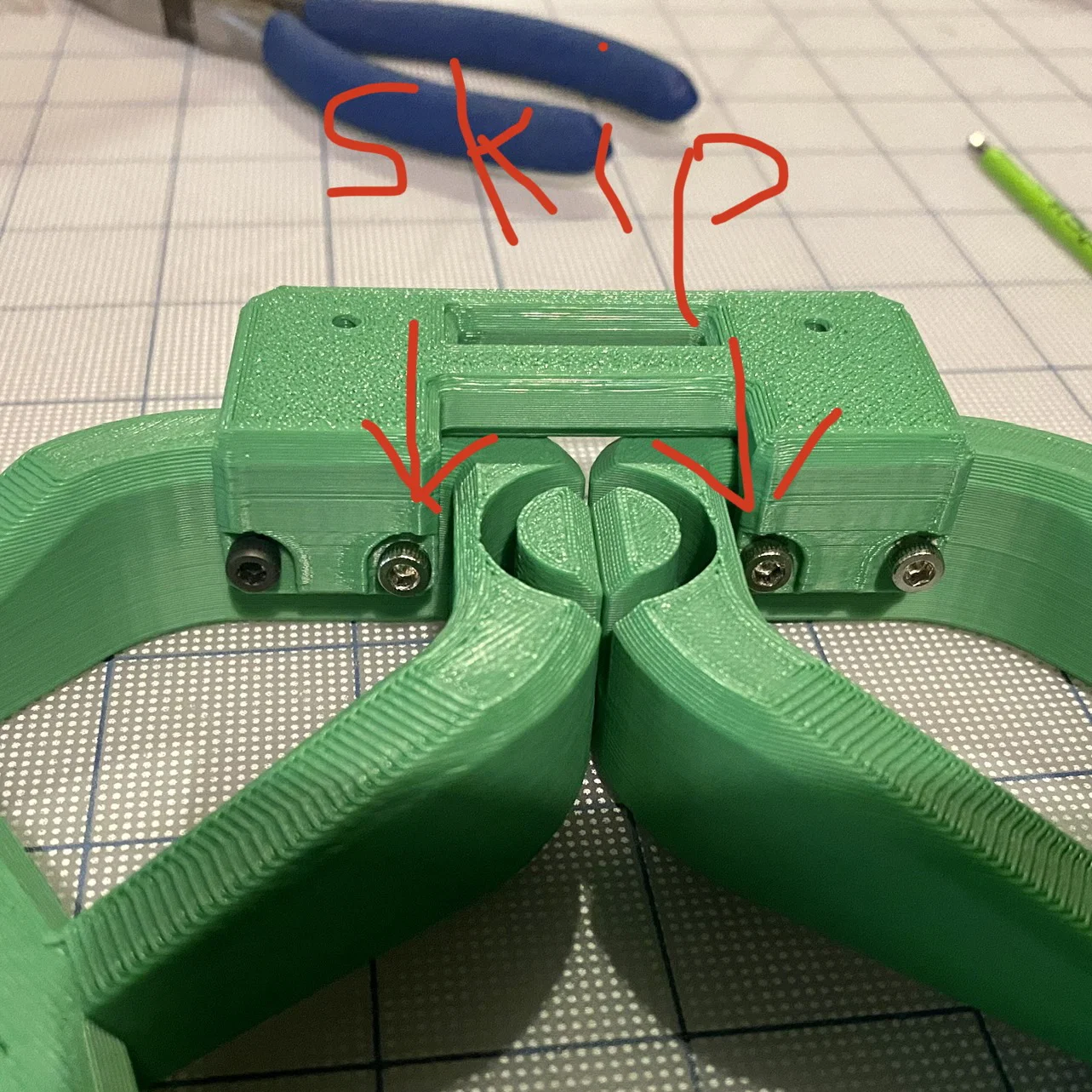

Nếu bạn gặp khó khi nhét đai ốc vào, có thể bỏ qua mấy con ở góc. Tuy nhiên, chúng sẽ giúp tăng độ ổn định. Mình thì chọn dùng keo cho bộ của mình.

Xem bản remix này hay lắm để thêm chân và phần topper cho kệ filament!

Update:

May 25, 2023 - Thêm pipe tester để kiểm tra xem ống của bạn có vừa với bản in cuối cùng không.

Future Updates:

• Bracket neo tường
• Chân
• Các khay đặt vào (drop-in shelves) để chứa những loại vật tư khác
