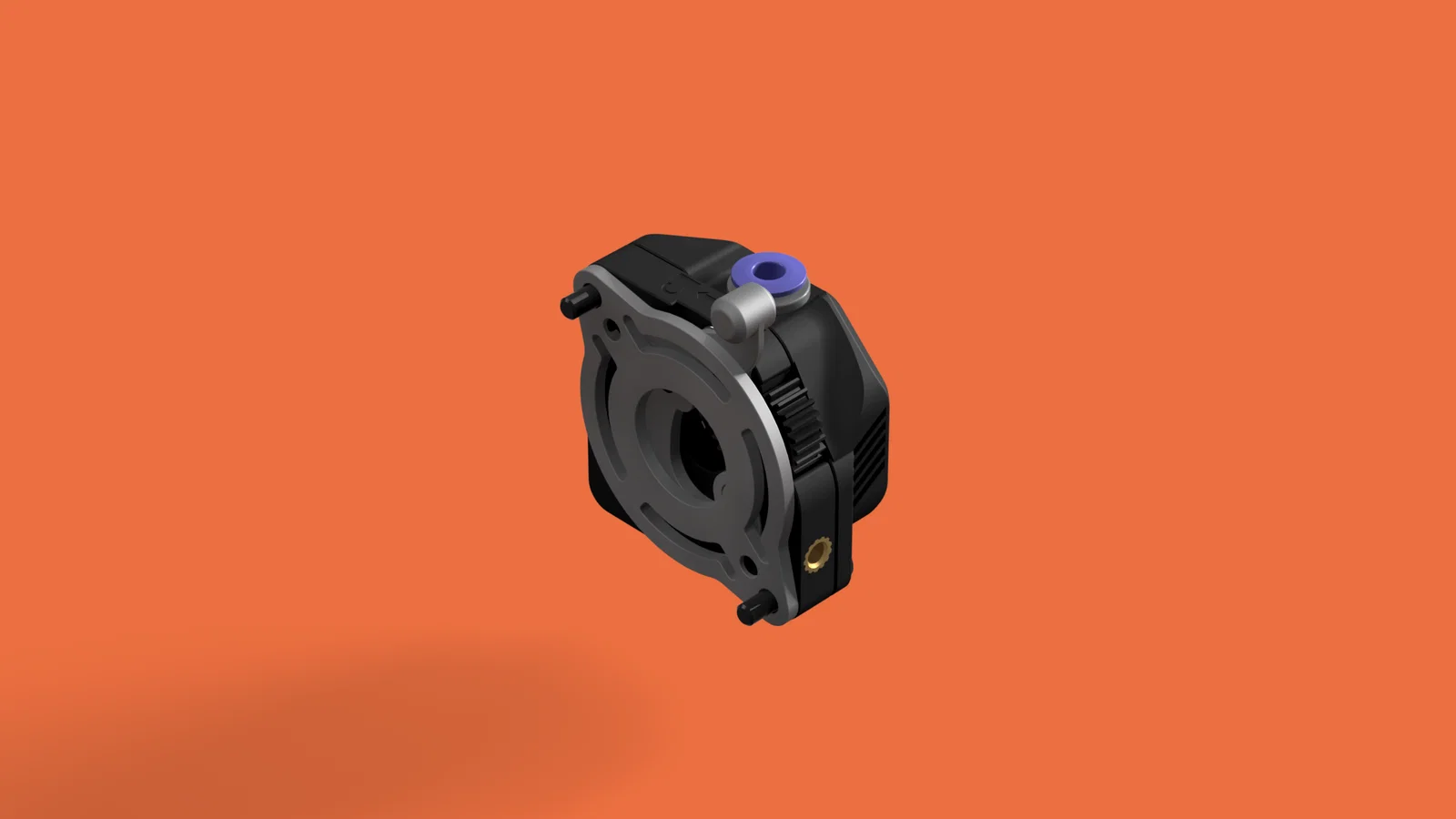

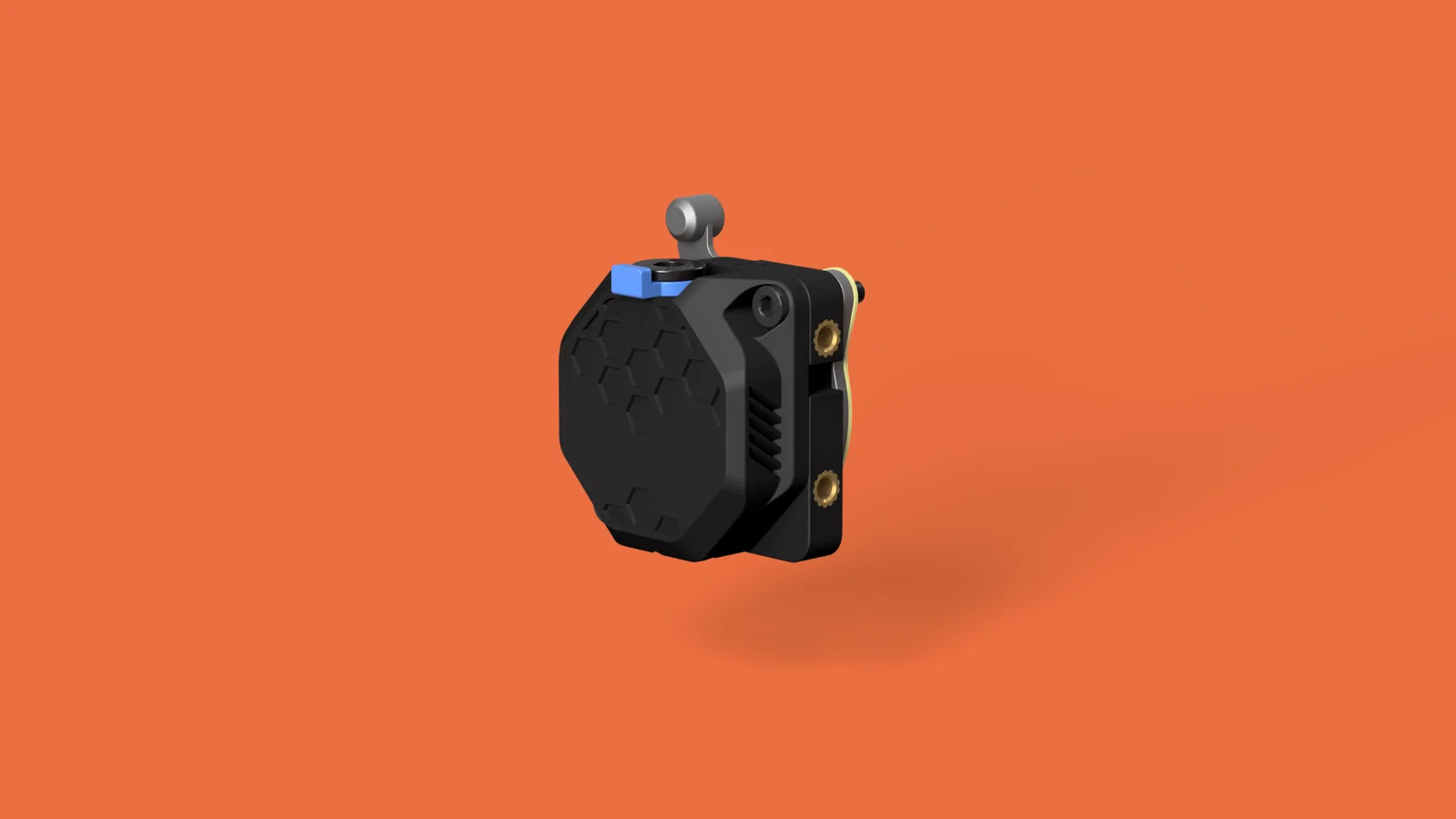

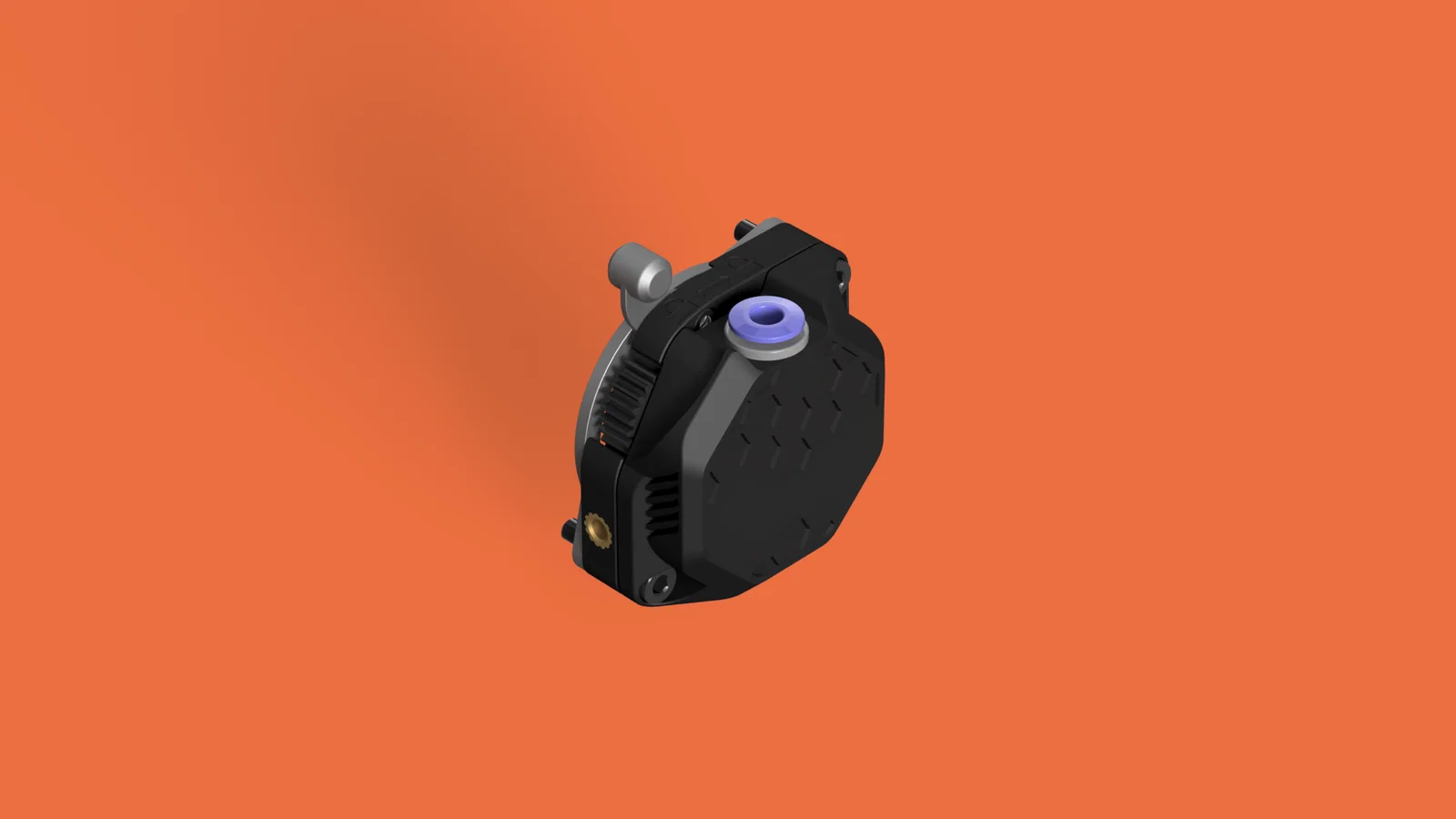

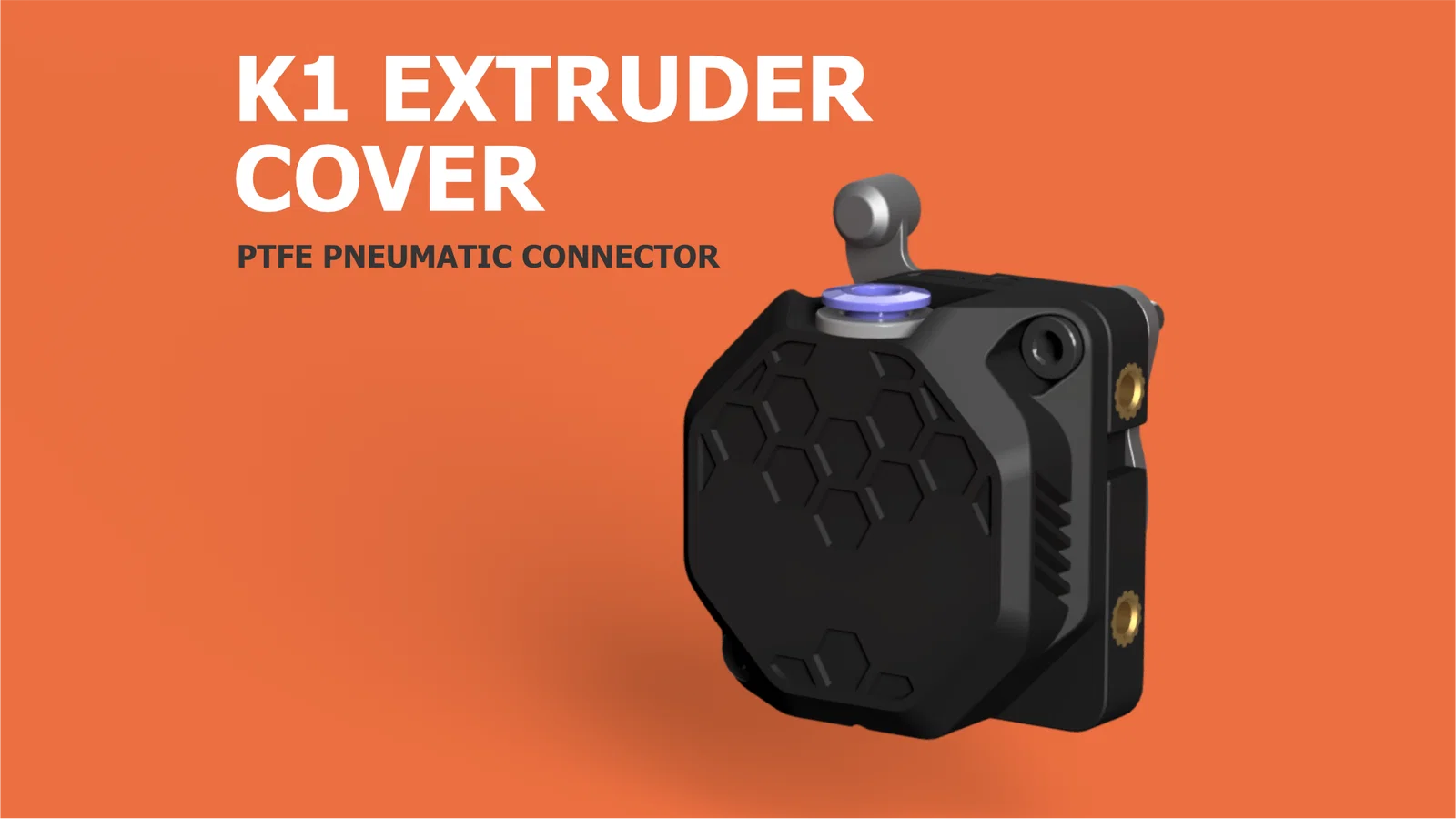

Nắp đậy bộ đùn Creality K1 (hỗ trợ đầu nối bowden tiêu chuẩn hoặc khí nén)
Nắp đậy bộ đùn thay thế trực tiếp cho Creality K1, tương thích với mọi phiên bản. Có 4 phiên bản tùy chọn, bao gồm cả loại dùng đầu nối khí nén (pneumatic) hoặc đầu nối tiêu chuẩn. Hỗ trợ file STEP đầy đủ.
Mô tả
Đây là linh kiện thay thế trực tiếp cho nắp đậy bộ đùn (extruder) của máy K1. Sản phẩm này tương thích với tất cả các phiên bản của bộ đùn (V1, V2, V3).

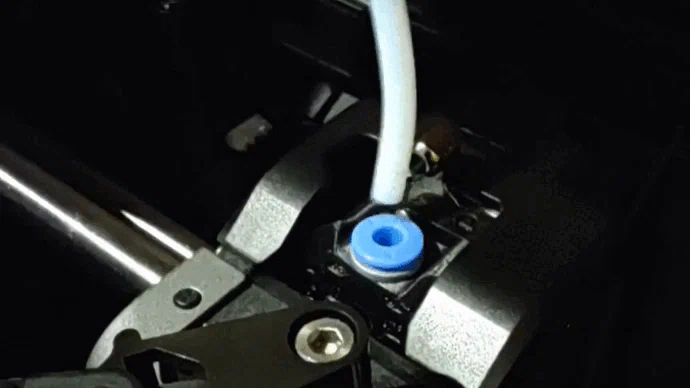

Tôi làm ra cái nắp này vì muốn nâng cấp bộ đùn V1 và V2 với tính năng thú vị nhất trên V3, đó là đầu nối ống PTFE khí nén (pneumatic connector).
Tôi cũng đã thêm các phiên bản sử dụng đầu nối ống PTFE tiêu chuẩn của V1 và V2 dành cho những anh em chỉ muốn thay nắp mà không cần thêm linh kiện khác.
Cài đặt in
Chất liệu: ASA/ABS
Chiều cao lớp đầu tiên: 0.2 Chiều cao lớp: 0.15 Số lượng tường (Wall count): 4 Lớp trên/dưới: 5 Infill: 30% Không cần support
Danh sách linh kiện cho phiên bản ECAS04.
1x Đầu nối khí nén ống PTFE ECAS04. Aliexpress
Cách lắp ECAS04 vào nắp đậy
- Tháo phần cao su ở đáy của ECAS04.
- Chọn vật dụng cứng có đường kính khoảng ± 10mm để hỗ trợ đóng ECAS04 vào. (Một con ốc M5 hoặc M6 là lựa chọn ổn). Tôi dùng cái này:
- Để tránh bị tách lớp khi lắp ECAS04, tôi khuyên anh em nên dùng súng nhiệt làm nóng lỗ lắp trước.
- Đặt ECAS04 vào vị trí, đặt vật dụng cứng lên trên, rồi dùng búa hoặc máy ép đóng từ từ cho đến khi phần gờ nằm phẳng trên giá đỡ.
- Lắp vòng kẹp màu xanh vào ECAS04 tương tự như vậy.
Khắc phục lỗi tách lớp.
Nếu vẫn bị tách lớp sau khi đã làm nóng, hãy kiểm tra độ bám dính của chi tiết in bằng cách thử nghiệm phá hủy. Nếu các lớp tách ra quá dễ dàng, nghĩa là anh em để quạt làm mát quá mạnh hoặc buồng in không đủ nhiệt. Hãy điều chỉnh lại thông số in và thử lại nhé 💪
Nhật ký thay đổi 5 tháng 1, 2024 Đã thêm file STEP
14 tháng 11, 2023 Đã thêm các phiên bản dùng đầu nối bowden tiêu chuẩn V1-V2.
12 tháng 11, 2023 Phát hành phiên bản đầu tiên + thêm phiên bản không họa tiết
