Ngăn kéo gắn dưới bàn (Desk drawer)

Tác giả Reypatey

Lượt tải
326
Lượt thích
54
Lượt coi
1.580

File 10 1,9 MB

  • Drawer200_1777416696.STLSTL · 440,6 KB
  • Mount_mid200_1777416697.STLSTL · 63 KB
  • Mount_end200_1777416698.STLSTL · 61,5 KB
  • Drawer220_1777416699.STLSTL · 440,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Ngăn kéo bàn (Desk drawer) để gắn từ mặt dưới của bàn.
Có 3 phiên bản với chiều dài khác nhau.

LxWxH (lòng trong):

  • 240 (219) x 200 (174) x 50 (45) mm
  • 220 (199) x 200 (174) x 50 (45) mm
  • 200 (179) x 200 (174) x 50 (45) mm

Mỗi phiên bản có bộ ngàm/bracket giữa (mid) và ngàm/bracket cuối (end) tương ứng. Mid bracket có rãnh dẫn hướng ở cả hai bên, cho phép gắn nhiều ngăn kéo sát cạnh nhau. End bracket chỉ có rãnh dẫn hướng một bên, bên còn lại để trơn cho nhìn gọn đẹp hơn. Tất cả ngàm và ngăn kéo đều tương thích với nhau nên có thể phối trộn.

Các ngàm có lỗ Ø4.5x34mm kèm counterbore ø8.5x3mm. Vít mình dùng dài 40mm, đầu pozidrive thường. Phần lớn thân vít được che trong chi tiết in 3D nên máy bắt vít điện vẫn với tới đầu vít — nếu counterbore lớn quá thì sẽ không làm được. Có thể lẽ ra nên làm sâu hơn một chút.

Mình chưa làm end bracket dạng mirror. CẦN MIRROR TRONG SLICER. Lười vậy đó.

Ngăn kéo lớn nhất vừa khít trên Prusa MK4, vẫn chừa được chỗ cho brim 5 mm nếu cần. Mình thiết kế bản nhỏ hơn vì quên tính tới cái khay đi dây (cable tray) nằm dưới bàn..

Sẽ có hình sau khi mình in xong. Nếu còn nhớ.

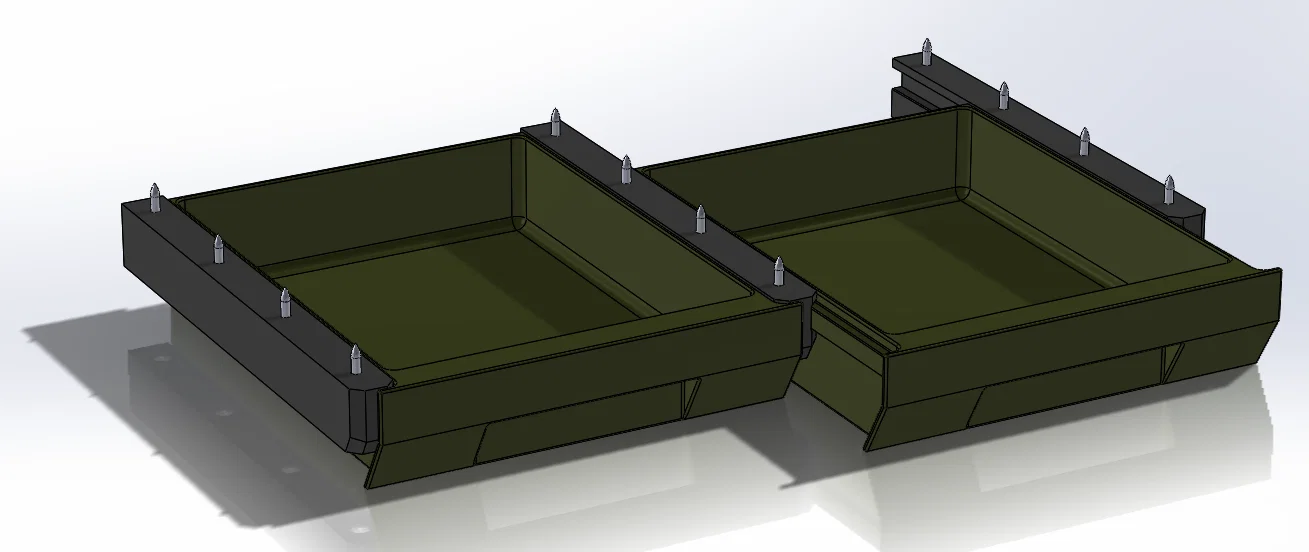

Lưu ý: Mấy cái “nhọn nhọn” trong thumbnail/assembly chỉ là vít được dựng nhanh thôi.

Coi thêm Ẩn bớt
