Kẹp giữ dây siêu chắc cho IKEA Kallax, Besta và nhiều loại khác

Mình đã thử vài mẫu tương tự trên printables.com, nhưng cái thì dung sai không ổn, cái thì kẹp không đủ chắc, nên mình tự thiết kế cái của mình.

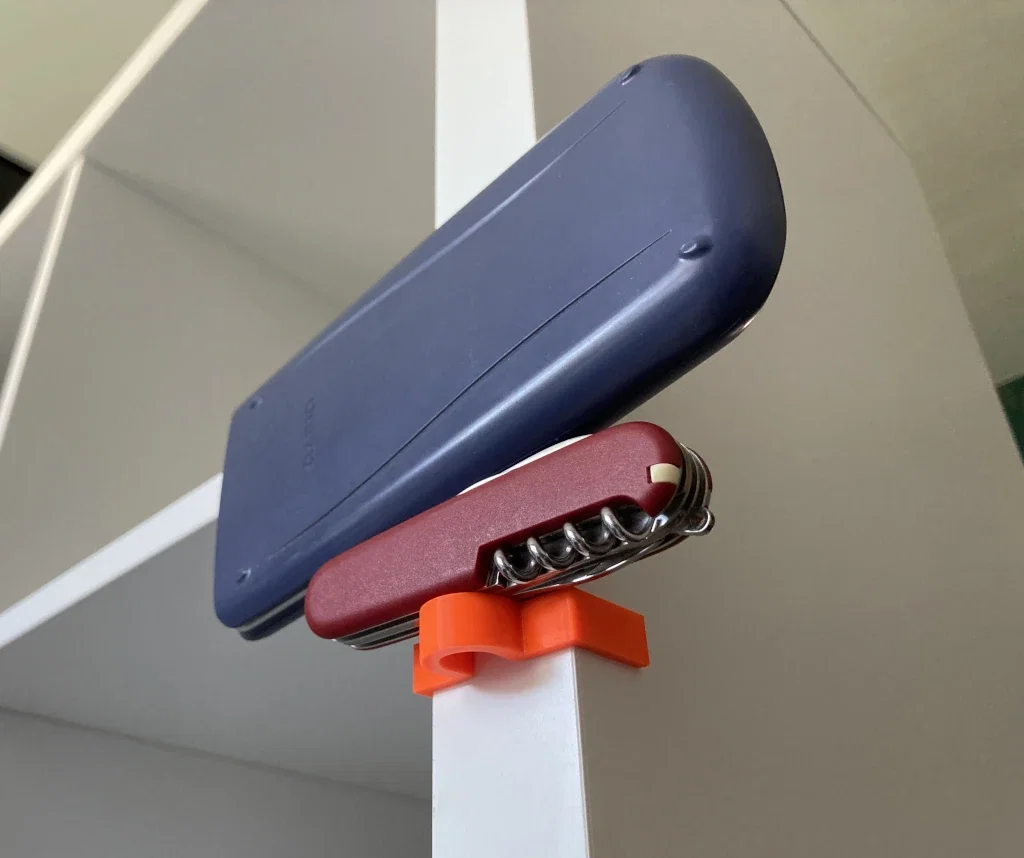

Ở tấm hình thứ hai, mình chồng khoảng 200g đồ lên cái kẹp mà nó không hề xê dịch. Không cần dán băng keo để tăng ma sát.

Models

File STL đã được tạo sẵn cho 2 đường kính dây (5mm và 11mm). Có các biến thể cho những loại kệ/bàn sau (độ dày kệ trong ngoặc):

• IKEA Kallax kệ bên trong (16.2mm)
• IKEA Kallax vách ngoài (37.2mm)
• IKEA Besta kệ và vách ngoài (18.35mm)
• IKEA Besta kệ trên cùng (30.7mm)
• IKEA Besta vách giữa (37.7mm)
• IKEA Ivar kệ (18.0mm)
• IKEA Ivar khung hông, gắn mặt trước (44.2mm)
• IKEA Ivar khung hông, gắn bên hông (32.0mm)
• IKEA Lack bàn và chân (50.25mm)
• kệ generic (18.35mm)
  • cỡ này vừa kệ IKEA Metod và một số kệ không phải IKEA của mình, nên khả năng cao cũng sẽ hợp với nhiều loại khác nữa

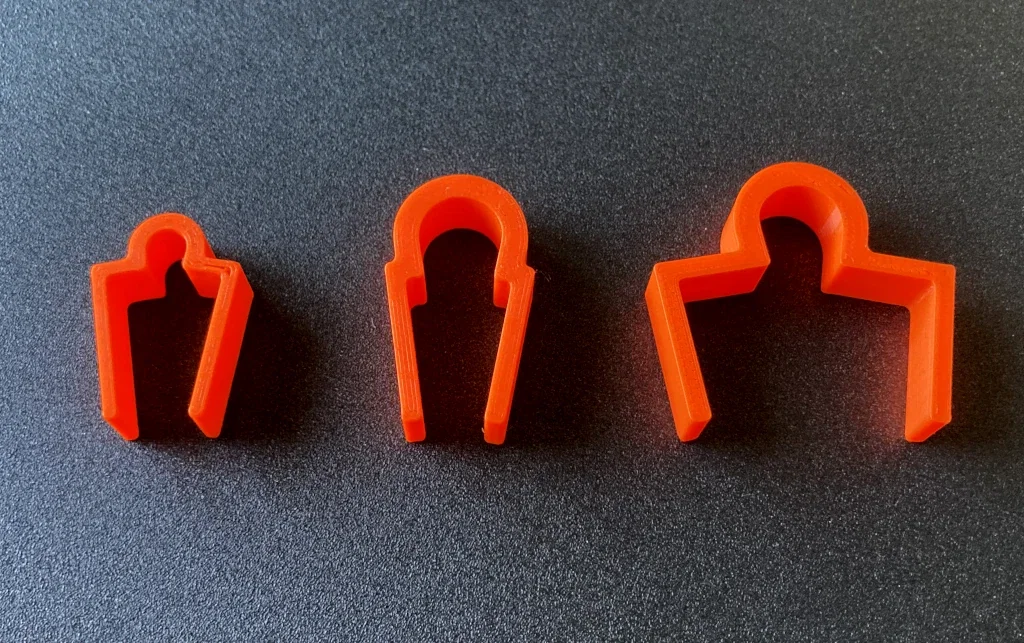

Minh hoạ ở tấm hình thứ ba: Kallax inner cho dây 5mm, Kallax inner cho dây 11mm, và Kallax outer cho dây 11mm.

Print Settings

• printer: Prusa Mini+
• filament: hình chụp dùng Prusament PLA Orange
  • Bản in PLA hoặc PETG sẽ giảm lực kẹp theo thời gian. TPU có vẻ là lựa chọn tốt hơn cho mẫu này.
• print settings: 0.2mm, không cần supports

Customization

Có thể tuỳ chỉnh độ dày kệ, đường kính dây lớn hơn, và nhiều thứ khác qua file nguồn OpenSCAD tại: https://github.com/mbugert/openscad-projects/tree/main/shelf_cable_clip
