Smart Card Dummy (cho ThinkPads)

Nó giúp bảo vệ khe đọc smart card khỏi bụi. Ngoài ra còn có thể dùng như một lựa chọn thay thế sticker để đánh dấu/nhận diện laptop mà không để lại keo (khi in nhiều màu khác nhau).

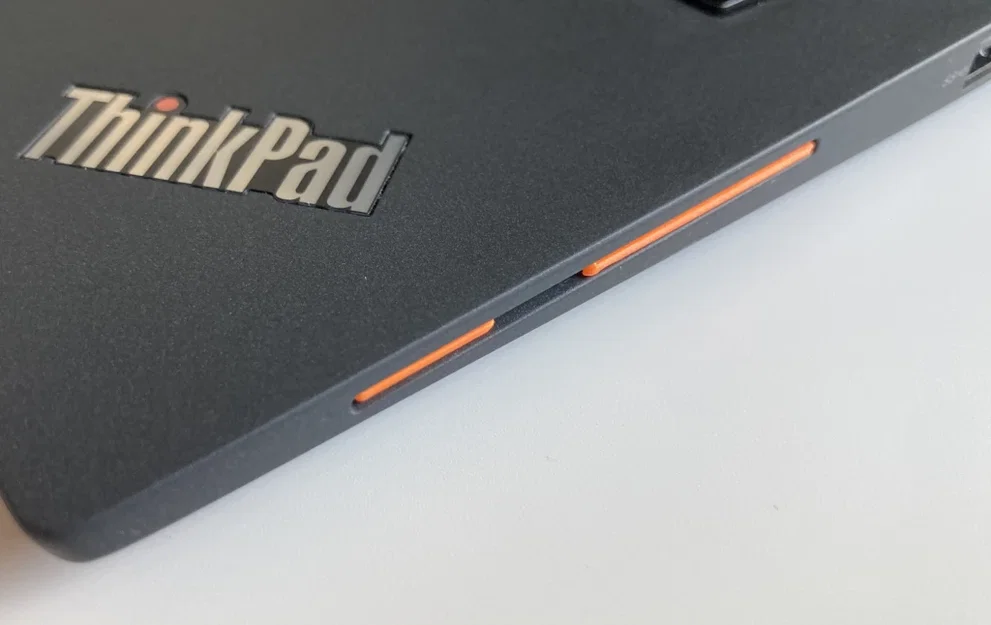

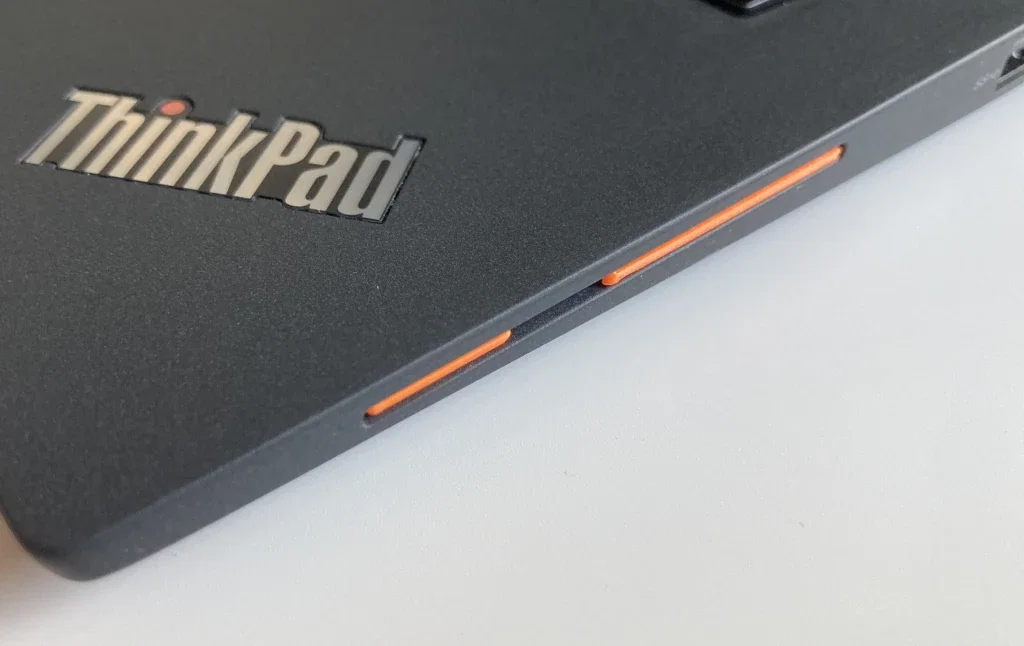

• Khi gắn vào thì nó nằm phẳng hoàn toàn. Nhờ vậy sẽ không bị vướng vào bất cứ chỗ nào trong túi đựng laptop.

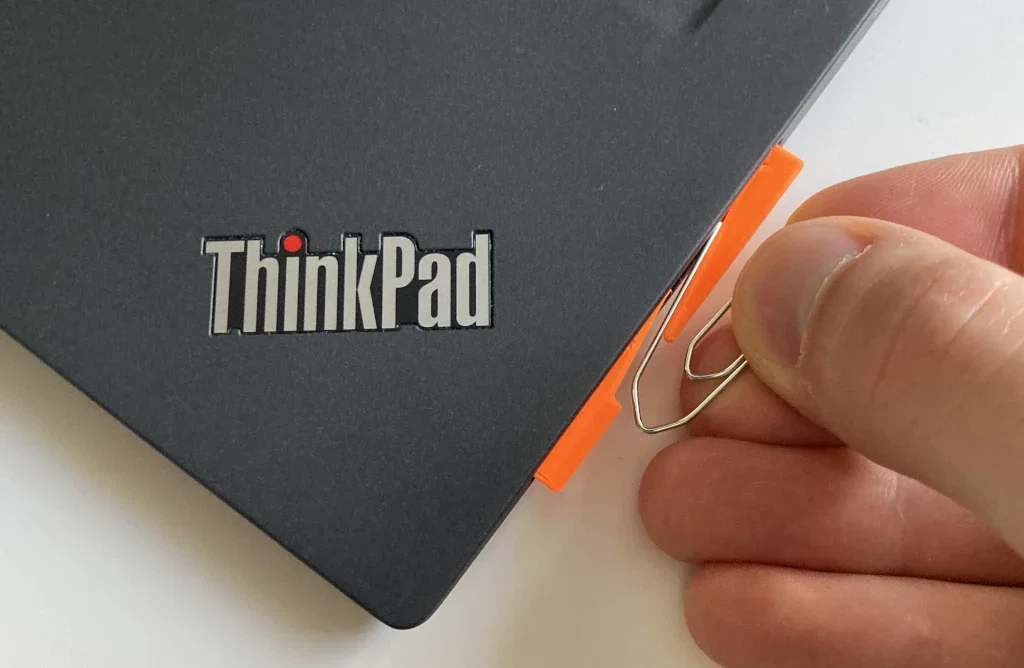

• Để tháo ra, đưa đầu của một cây kẹp giấy (không bọc nhựa) vào.

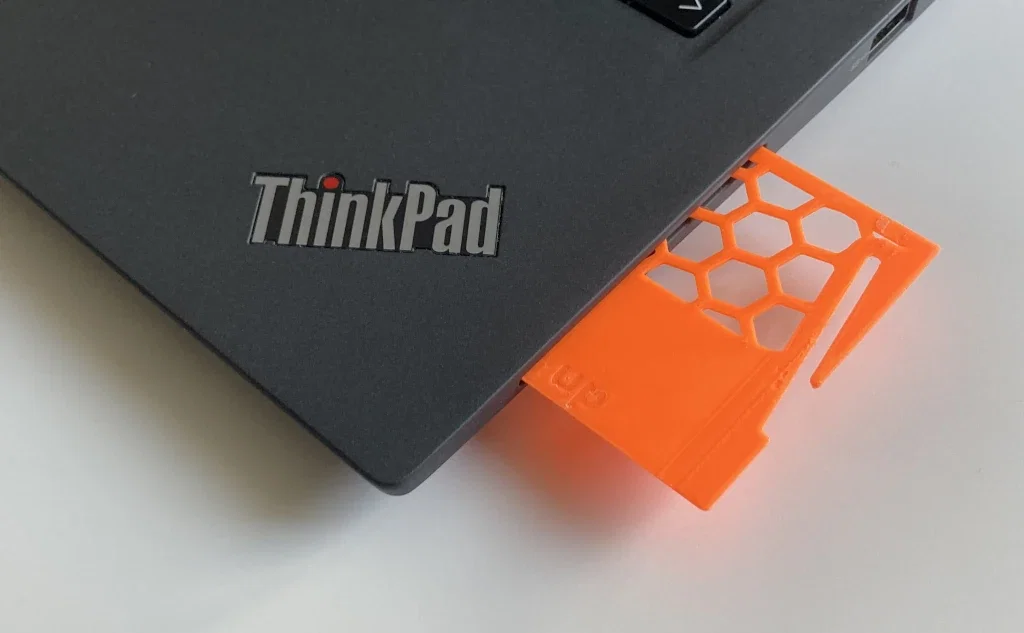

• Họa tiết honeycomb giúp tiết kiệm filament, còn phần không honeycomb sẽ tránh việc cơ chế nhận thẻ bị kẹt vào các ô honeycomb.

Models

File STL đã được tạo sẵn cho 2 mẫu ThinkPad mình đang có:

Laptop Model

Vị trí khe đọc

Thẻ thò ra

ThinkPad T14s

bên phải

25mm

Thinkpad X260

bên trái

18mm

Muốn thêm mẫu khác? Để lại bình luận kèm số đo nhé :)

Print Settings

• printer: Prusa Mini+
• filament: Prusament PLA Orange
• print settings:
  • 0.15mm layer height (chi tiết này được thiết kế cho layer height này)
  • bật ironing cho toàn bộ bề mặt top-level

Customization

Có thể tùy chỉnh kích thước cho các laptop khác qua file nguồn OpenSCAD tại: https://github.com/mbugert/openscad-projects/tree/main/smart_card_dummy
