Bộ Hứng Nước Mưa Tham Số (Parametric Rain Collector)

Mình muốn hứng nước mưa và trữ ở vị trí cao hơn một chút để có thể tưới bằng trọng lực, khỏi cần dùng bơm.

Mình cần có khả năng trữ nước mưa lấy từ ống thoát nước mái (gutter downspout) vào một bồn chứa gần cao bằng mái nhà bằng cách tận dụng áp suất thủy tĩnh (hydrostatic pressure). Nhờ vậy có thể tưới kiểu gravity-fed mà không cần bơm.

Hãng làm gutter của mình có bán phụ kiện hứng nước mưa, nhưng thiết kế của họ là để đặt một cái xô dưới đất ngay cạnh đầu ống thoát. Cách đó cũng được, nhưng sau đó muốn tưới tới mọi chỗ trong vườn thì lại phải bơm để nâng nước lên.

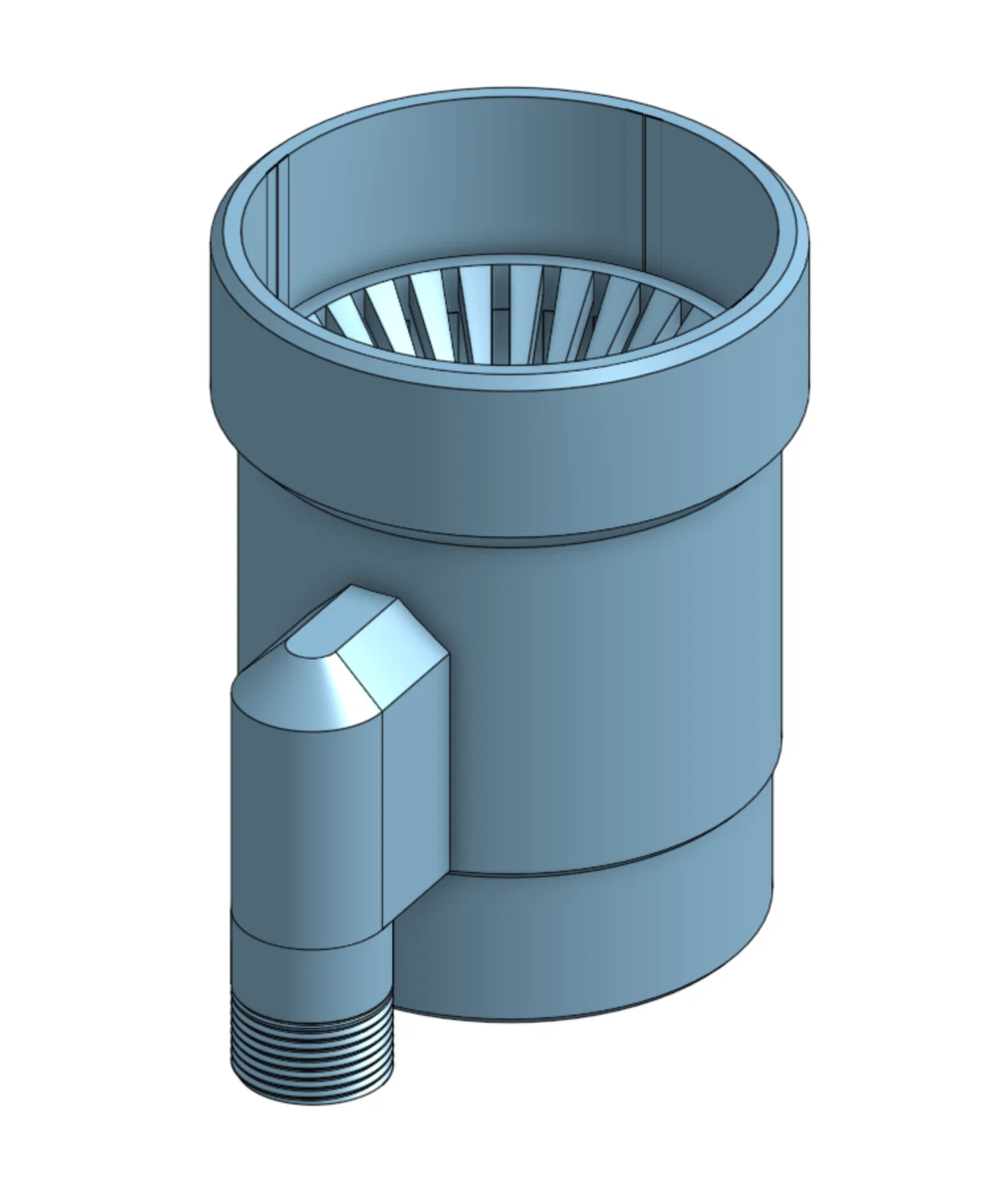

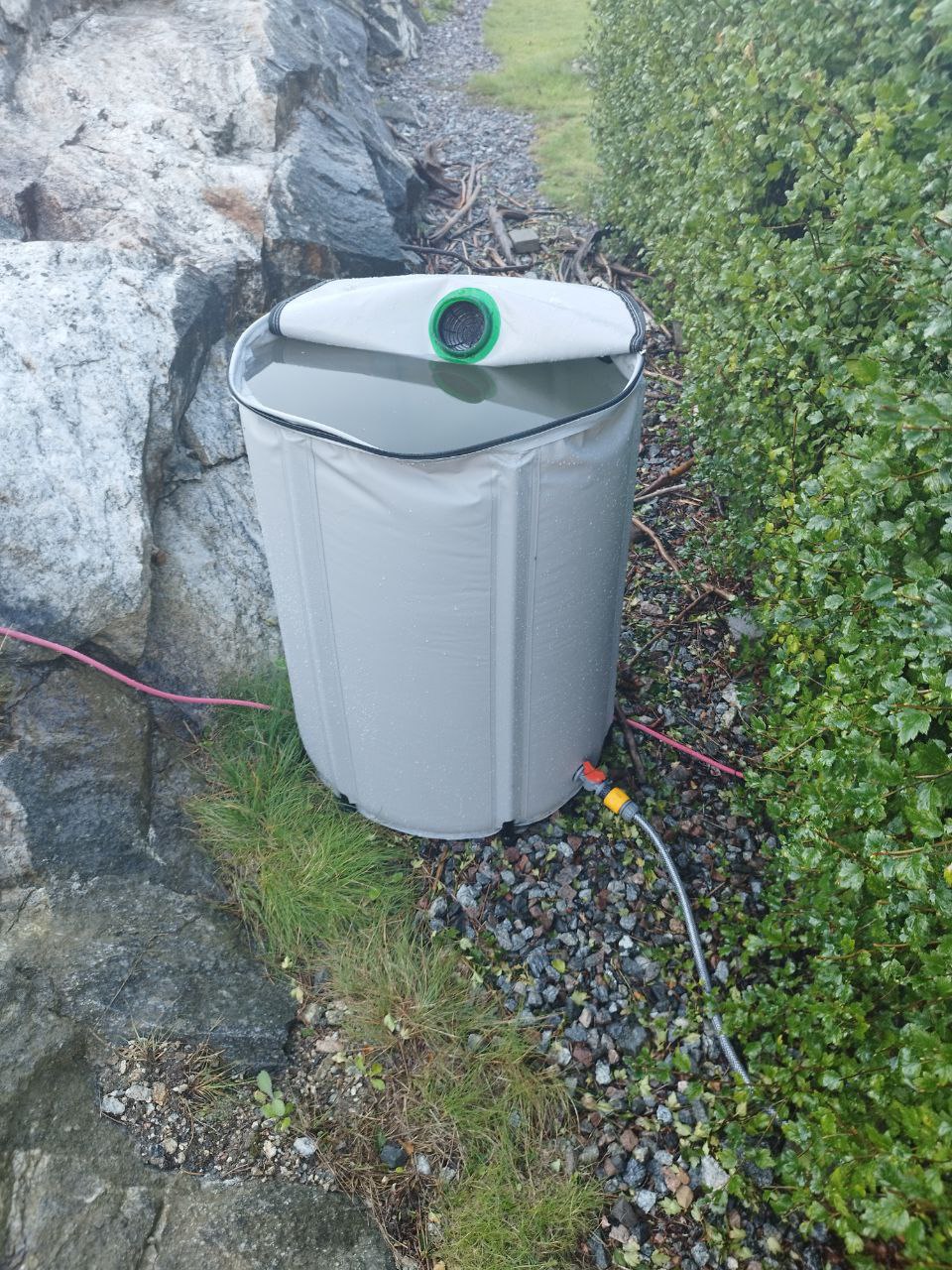

Mình thiết kế cái bộ hứng này để có thể hứng nước mưa ở vị trí cao nhất có thể và dẫn qua một bồn chứa cũng được đặt cao nhất có thể.

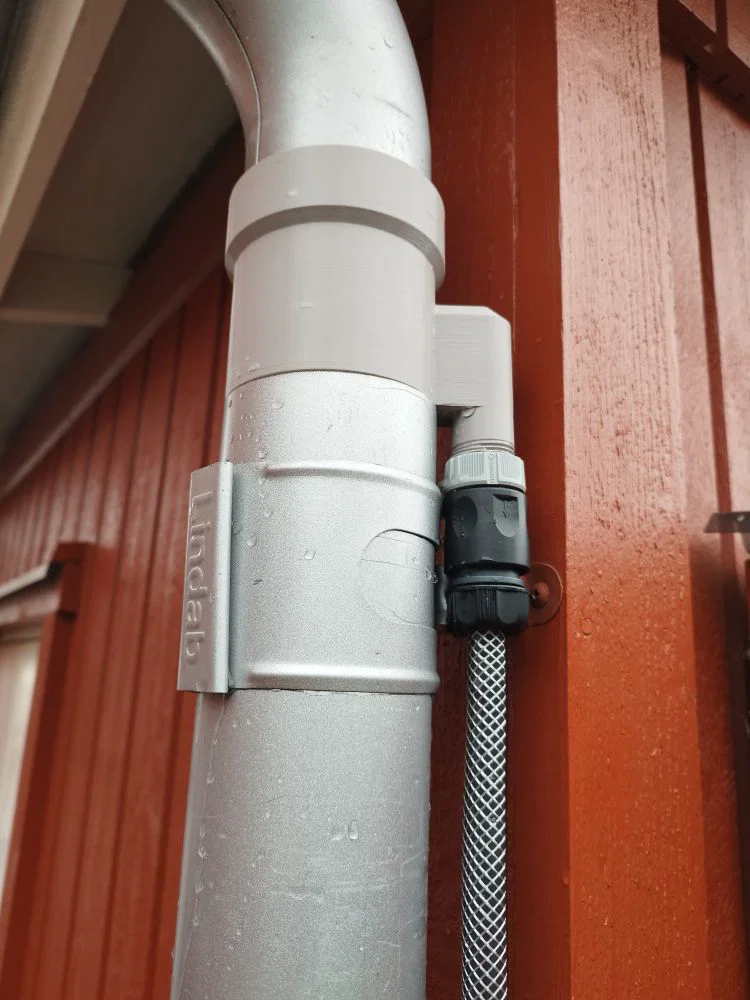

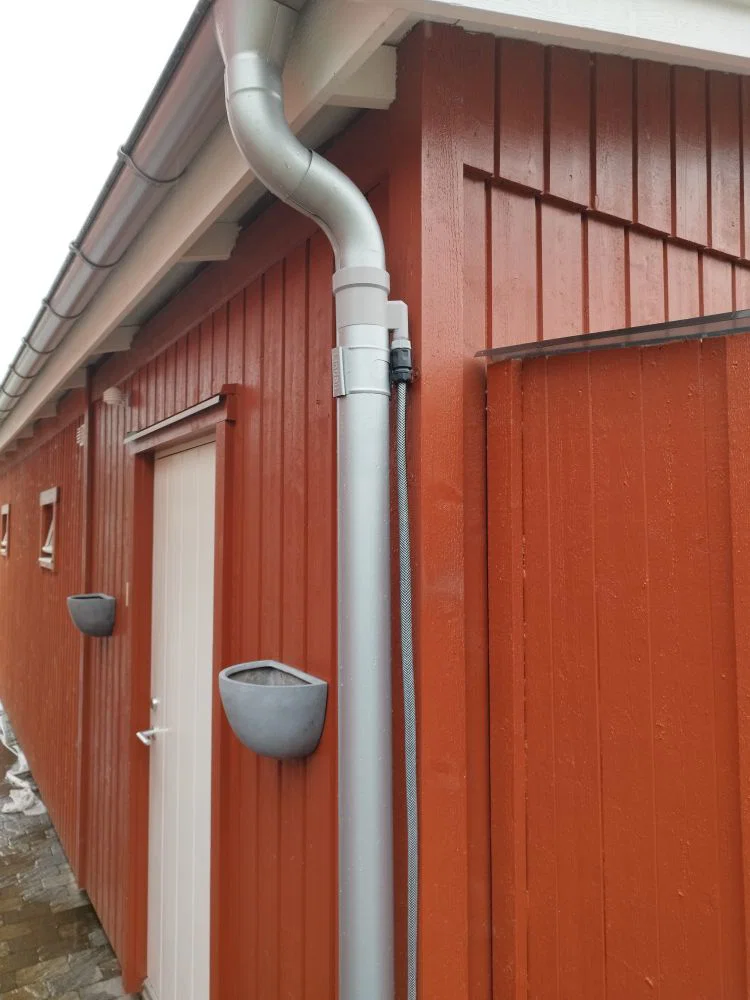

Bạn sẽ cần cắt 10 cm của ống, rồi thay bằng bộ collector này. Mình khuyên bạn lắp theo đúng như hình minh họa.

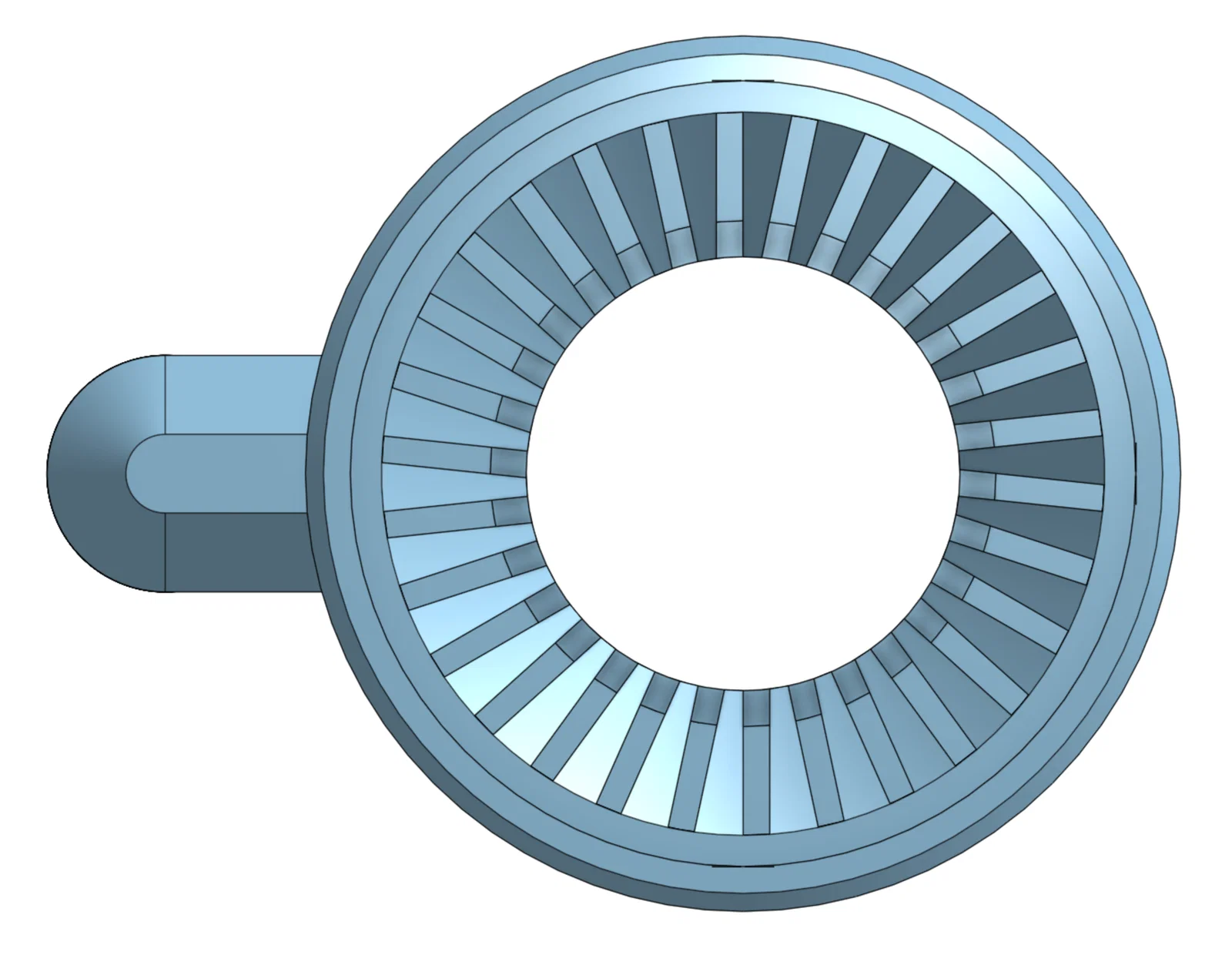

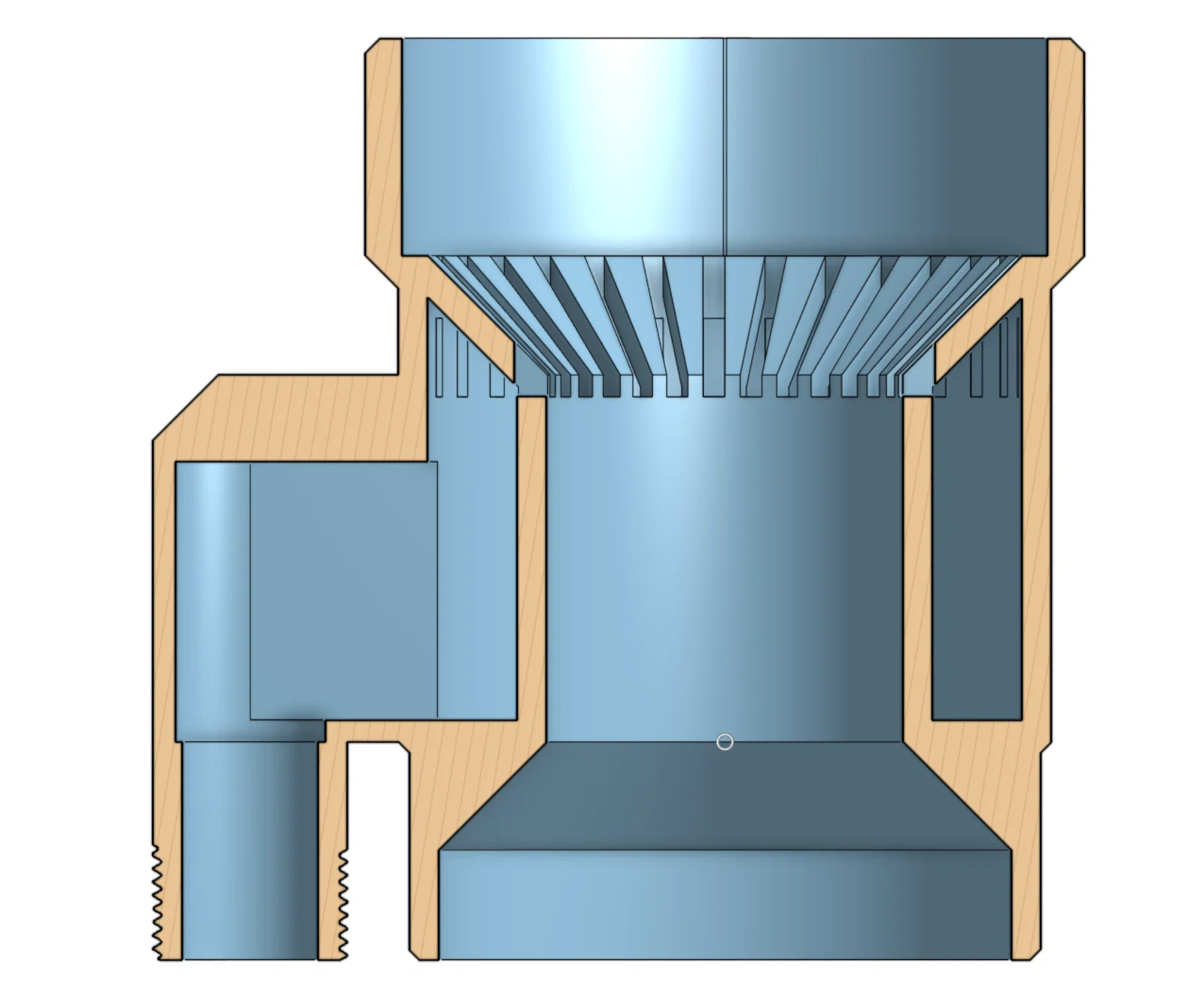

Collector có bộ lọc lá, để lá tiếp tục trôi xuống theo ống, đồng thời chặn không cho lá đi vào ống/hose.

Collector này là parametric với biến cho các thông số quan trọng nhất, bao gồm:

• Đường kính trong của ống (Internal pipe diameter)
• Ống trên và ống dưới có cùng đường kính hay không (kết nối ống loe/ép – flared/swaged pipe connection)
• Đường kính đầu nối hose và bước ren (thread pitch)
• Phần trăm tiết diện của ống dùng để hứng nước
• Có hay không có “key” trong ống

File 3MF được cung cấp là cho hệ gutter của mình (mình đoán khá phổ biến ở Thụy Điển), đường kính trong 87 mm, đường kính ngoài khoảng 90 mm, và các đoạn ống được nối bằng cách vừa nong vừa thu đường kính ở hai đầu. Đầu nối hose là chuẩn ½" cũng rất phổ biến ở đây.

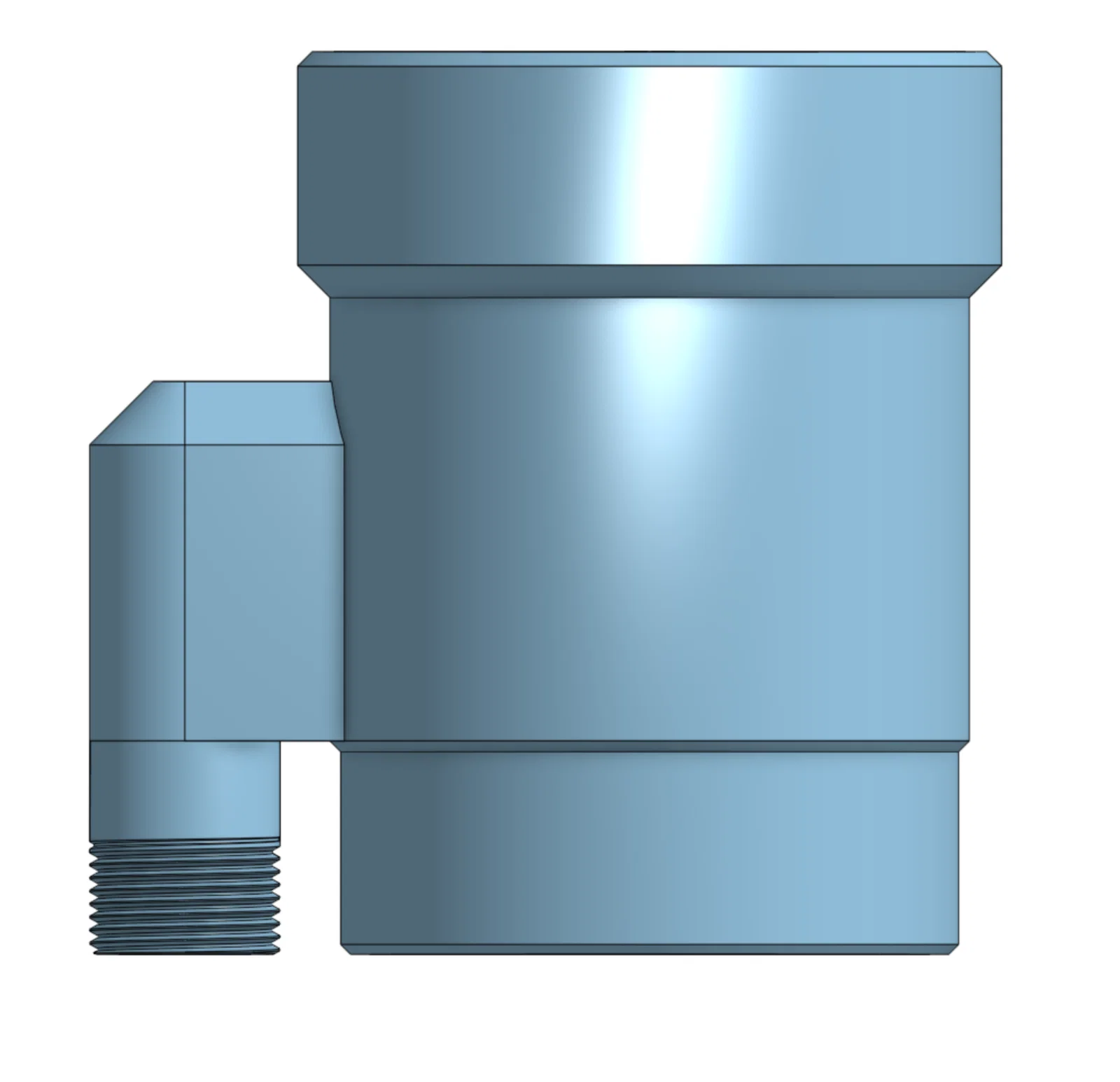

Thiết kế có thể in không cần support vì đã có các chi tiết để đảm bảo khả năng in; chỉ cần đặt lên bed đúng như hình.

Bạn cũng cần đảm bảo mẫu in kín nước (water tight) bằng cách làm theo bài watertight prints knowledge. Mình dùng 4 perimeters, 20% infill với PETG.

Xem hướng dẫn đính kèm để truy cập model trên OnShape, nơi bạn có thể parametrize theo đúng cấu hình gutter của bạn.
