Adapter NPT 1/2" Female sang 1/4" Male 1

3 hình

DIY

Adapter NPT 1/2" Female sang 1/4" Male

Tác giả ReginaldRamo_2235653

Lượt tải
127
Lượt thích
10
Lượt coi
368

File 1 1,3 MB

  • NPT_adapter_1777415298.stlSTL · 1,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#349923
Danh mục
DIY
Ngày đăng

Mô tả

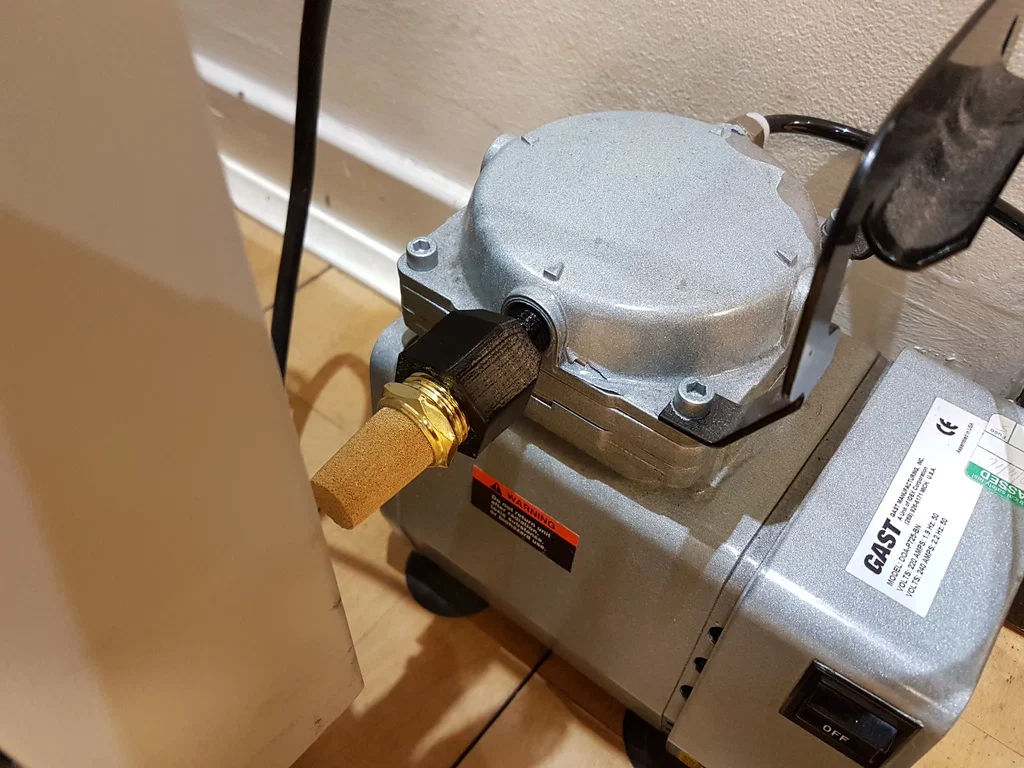

Máy nén của máy cắt laser đi kèm một cái snubber 1/4 inch làm bộ lọc đầu vào. Khi bị nghẹt bụi là máy nén bị thiếu khí. Vệ sinh snubber vài lần xong, mình quyết định mua cái thay thế và chọn cái rẻ nhất tìm được trên Amazon. Ai dè họ gửi snubber 1/2 inch dù quảng cáo rõ là 1/4 inch. Lúc đó mình nghĩ: vậy còn ngon hơn, chắc lâu nghẹt hơn nhiều! Vấn đề chỉ là làm sao ráp hai cái lại với chi phí hợp lý.

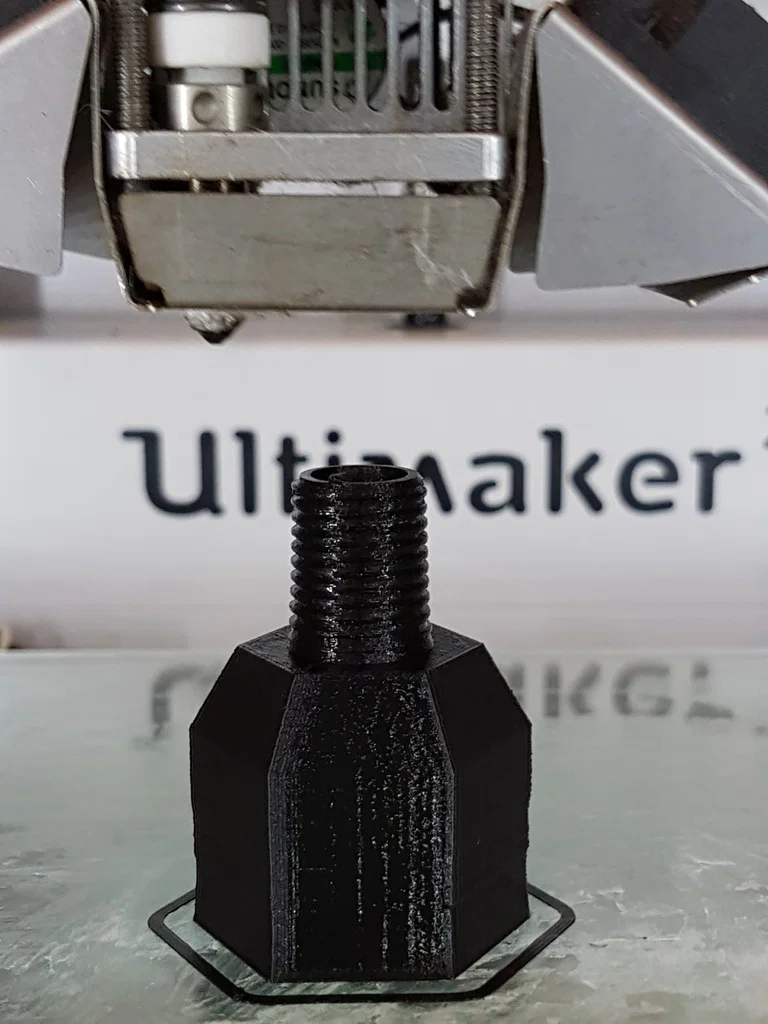

Thay vì phải mua nhiều adapter để chuyển từ fitting NPT đực 1/2 inch xuống NPT cái 1/4 inch trên máy nén, hoặc tốn tiền cho một fitting kim loại (mà thật ra cũng không cần kín nước/kín khí), mình chọn tự 3D model rồi in ra dùng.

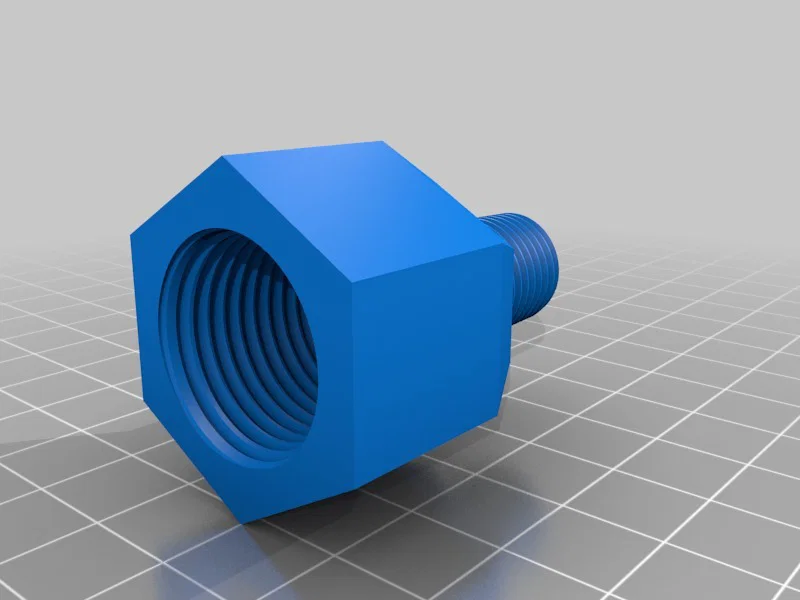

Thiết kế trong Fusion 360, dùng các NPT plugs import từ catalogue McMaster - Carr.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
1,3 MB
File lớn nhất
1,3 MB
