Jig Canh Chốt Kệ Parametric (Parametric Shelf Pin Jig)

Jig canh chốt kệ (shelf pin jig), với các tính năng sau:

• Hoàn toàn parametric, chỉnh theo nhu cầu của bạn: đường kính chốt, số lượng chốt, độ dày vật liệu, khoảng cách tới mép, v.v. Có kèm link OnShape

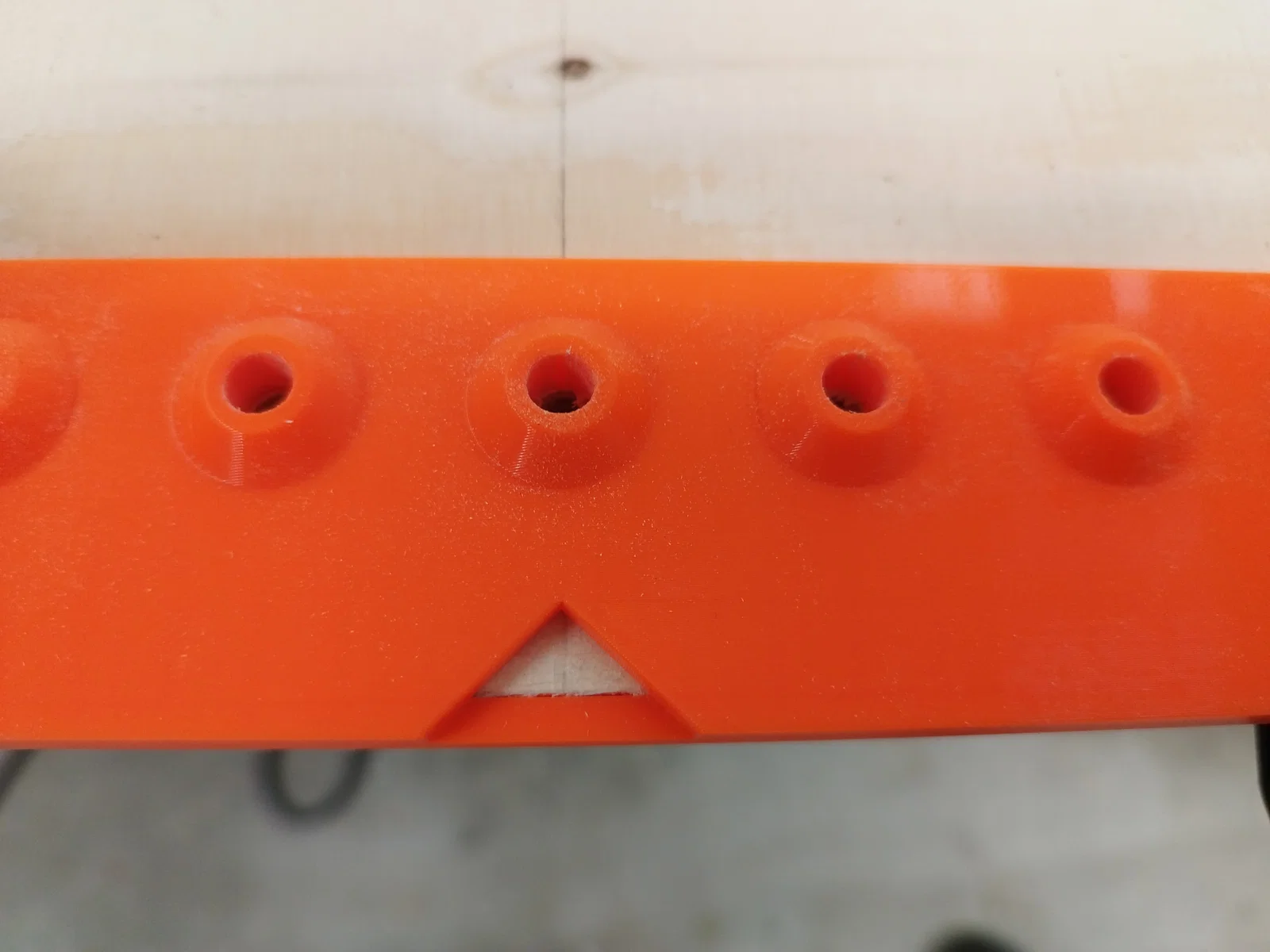

• Có cửa sổ đo để canh thẳng hàng cho dễ

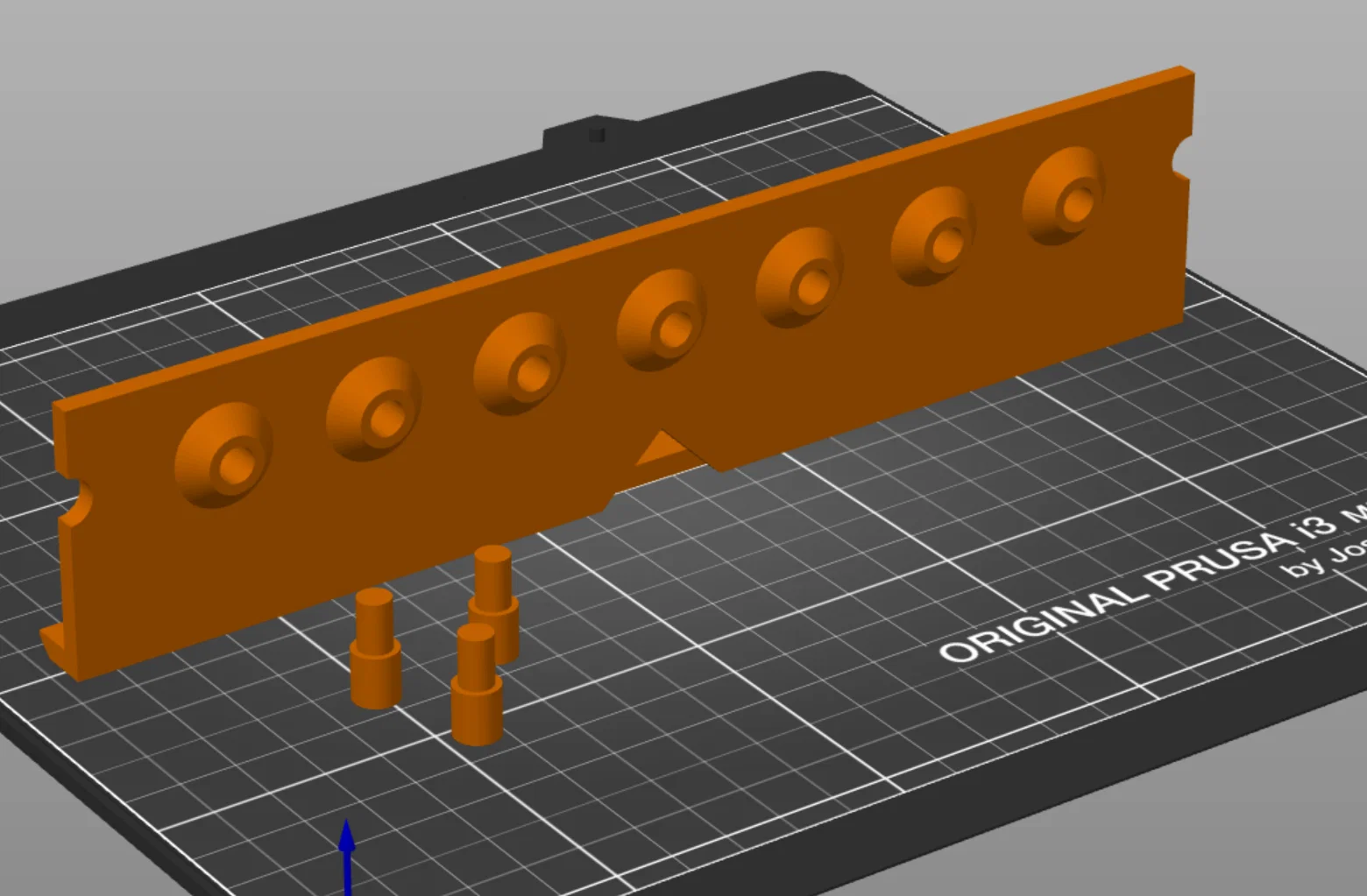

• In không cần supports (nhớ xem hình và đặt đúng orientation)

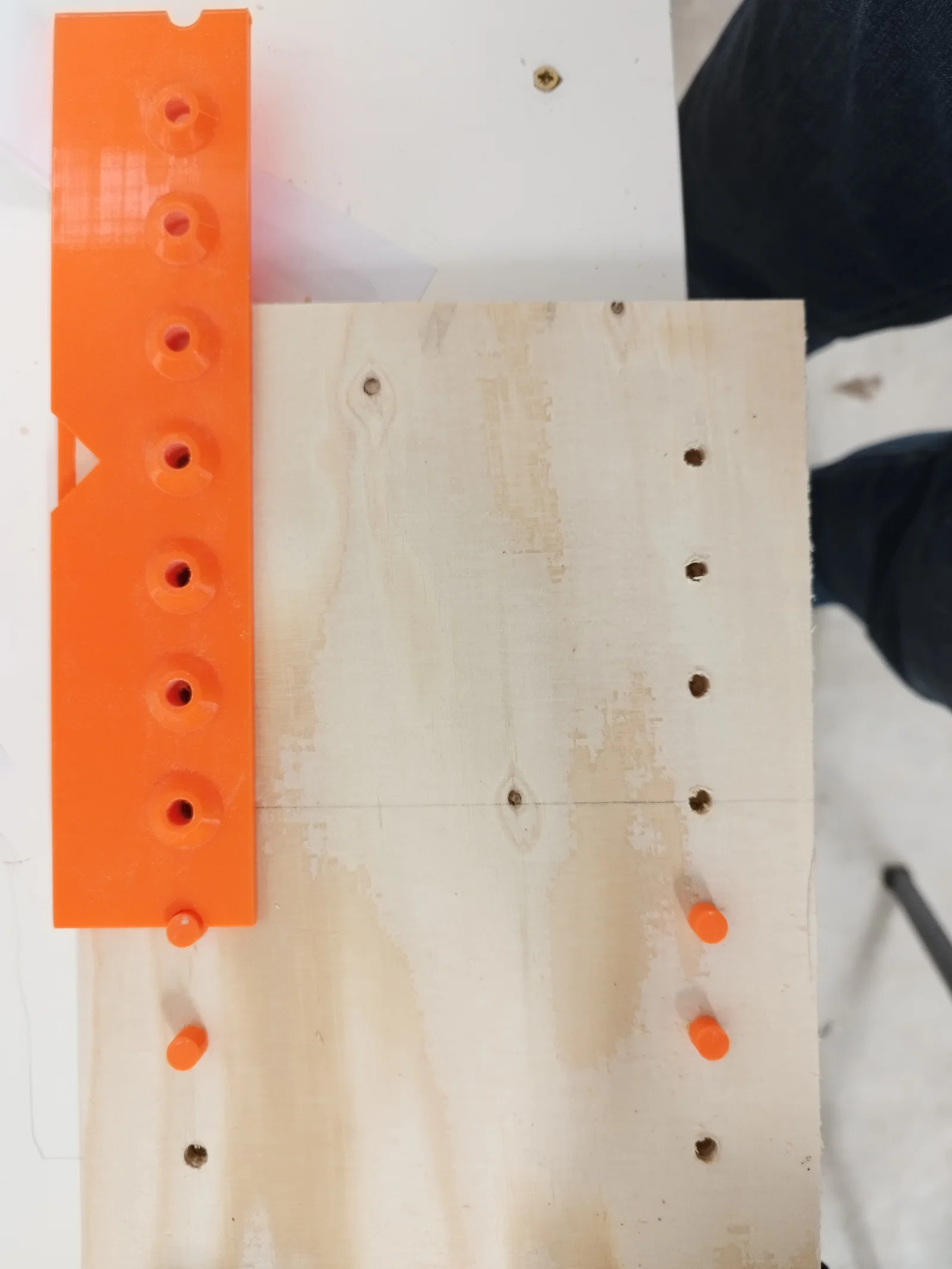

• Có thể nối chuỗi vị trí (chain position) bằng cách dùng một chốt đã cắm sẵn.
• Có kèm jig hiệu chuẩn depth stop
• File mẫu để in cho chốt 6mm, độ sâu 9mm, vật liệu dày 15mm, khoảng cách mép 28mm và khoảng cách giữa các chốt

Thông số in cho các jig này không quan trọng, còn chốt (cả settings lẫn đường kính) thì tuỳ theo tải trọng bạn muốn để lên kệ và độ dày vật liệu.

Jig depth stop mô phỏng đúng độ dày vật liệu thực tế, kèm lỗ khoan cần thiết.

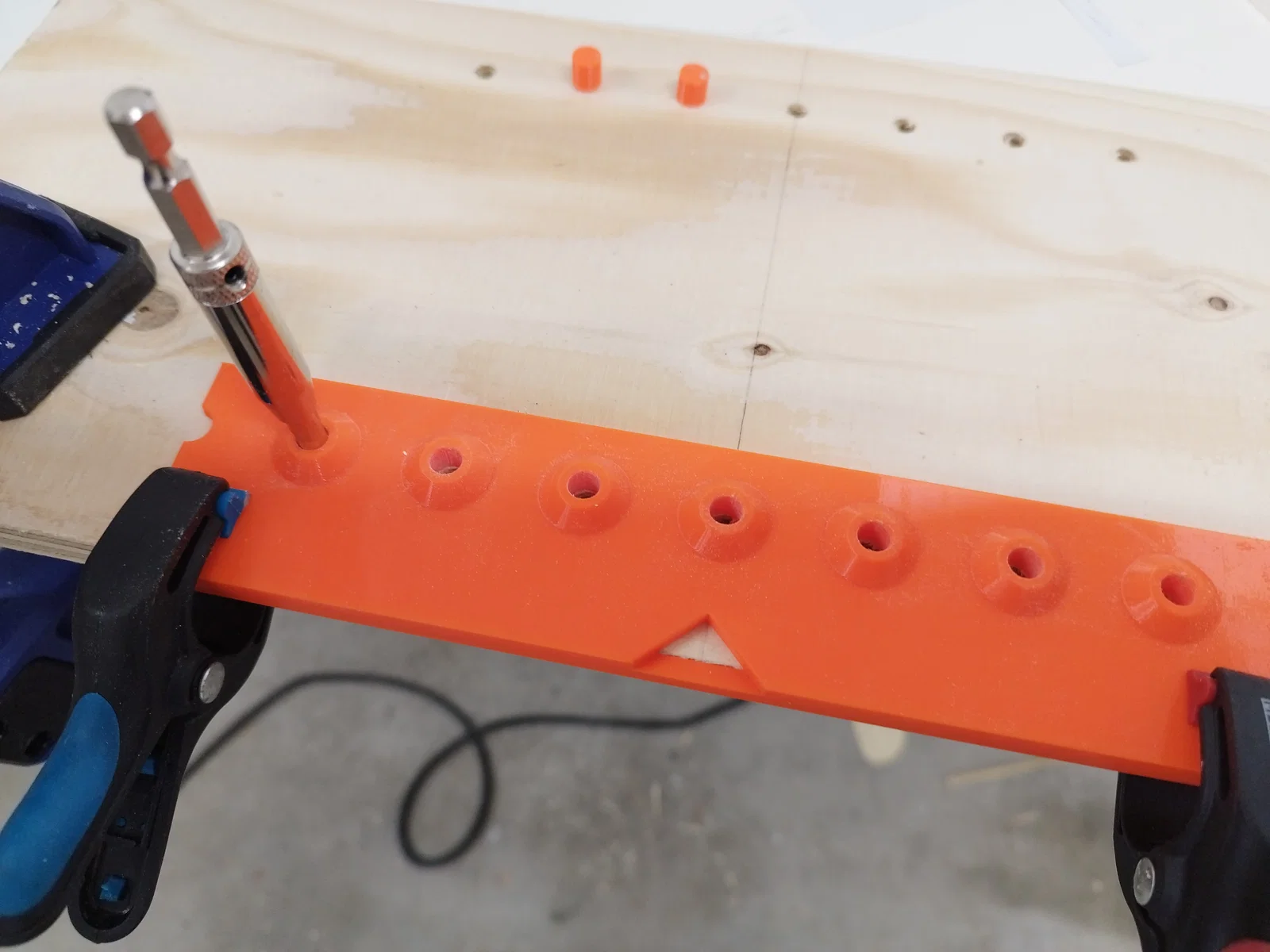

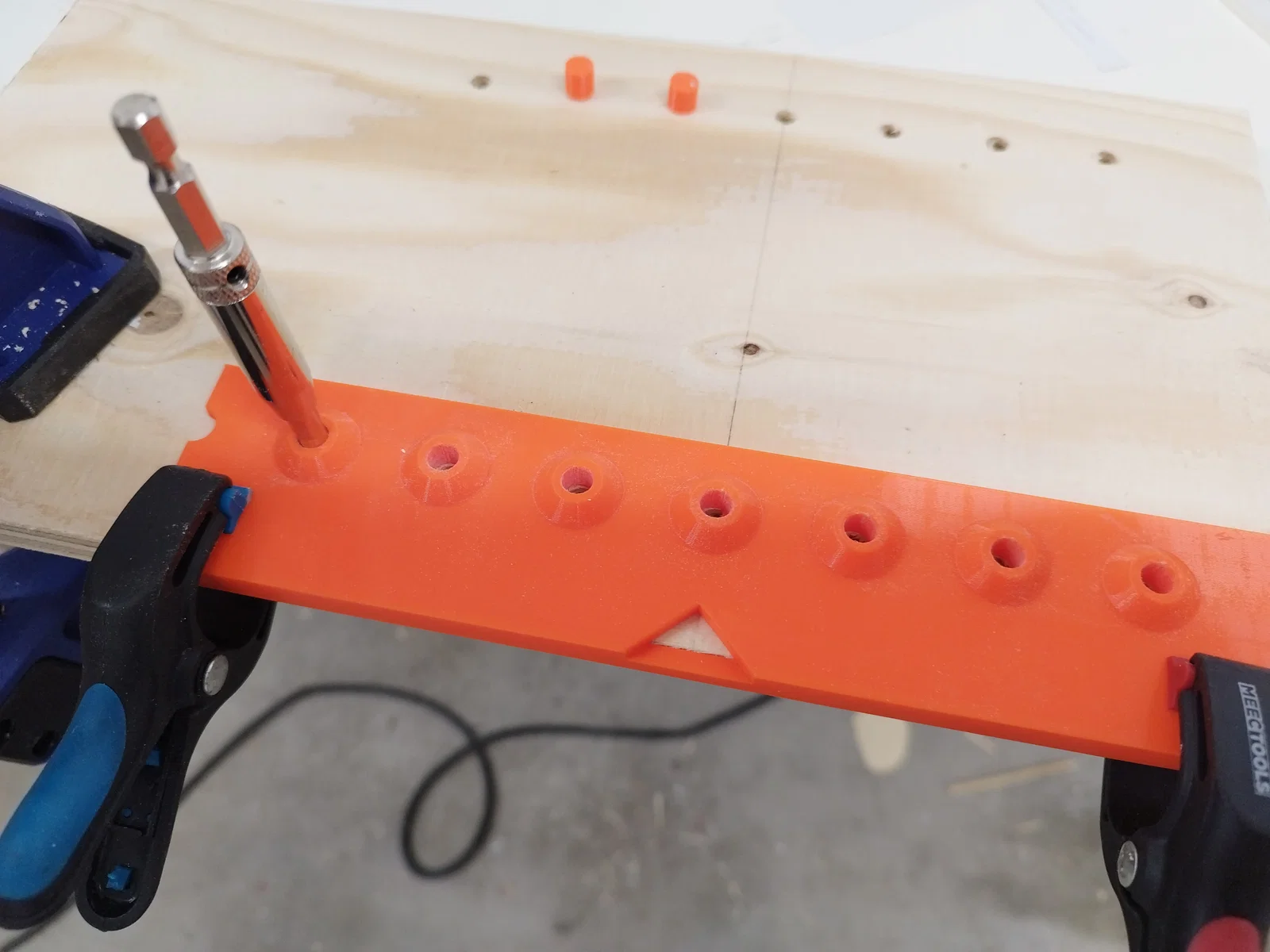

Mình dùng mũi khoan tự canh tâm (self centering drill bit) để khoan lỗ mồi trước, rồi dùng mũi khoan đúng kích thước với depth stop trên máy khoan bàn cầm tay (portable drill press).

Có thể bạn sẽ thấy chốt hơi khó cắm; có một tham số tên là insertTolerance, bạn tăng lên để cắm chốt dễ hơn. Nên hơi khít một chút nhưng vẫn rút chốt ra bằng tay được.
