Bộ Đếm Sinh Mệnh Cơ Học - Phần Cứng M3
Bộ đếm sinh mệnh cơ học dùng phần cứng M3, có 2 phiên bản: có chân đế hoặc không chân đế. Kèm hướng dẫn in PLA (0.15 mm) và các bước lắp ráp chi tiết, có file thiết kế OnShape.
Mô tả
Các phiên bản

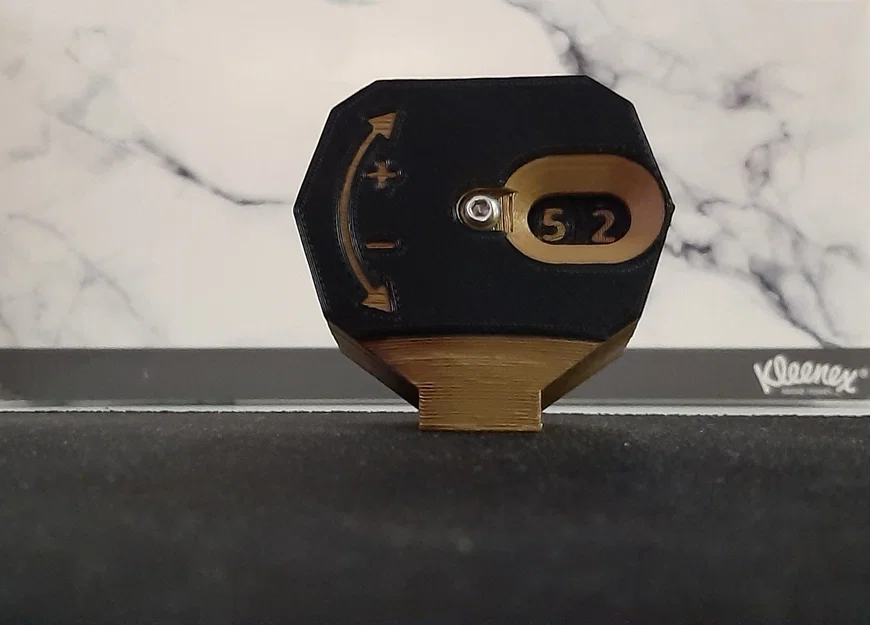

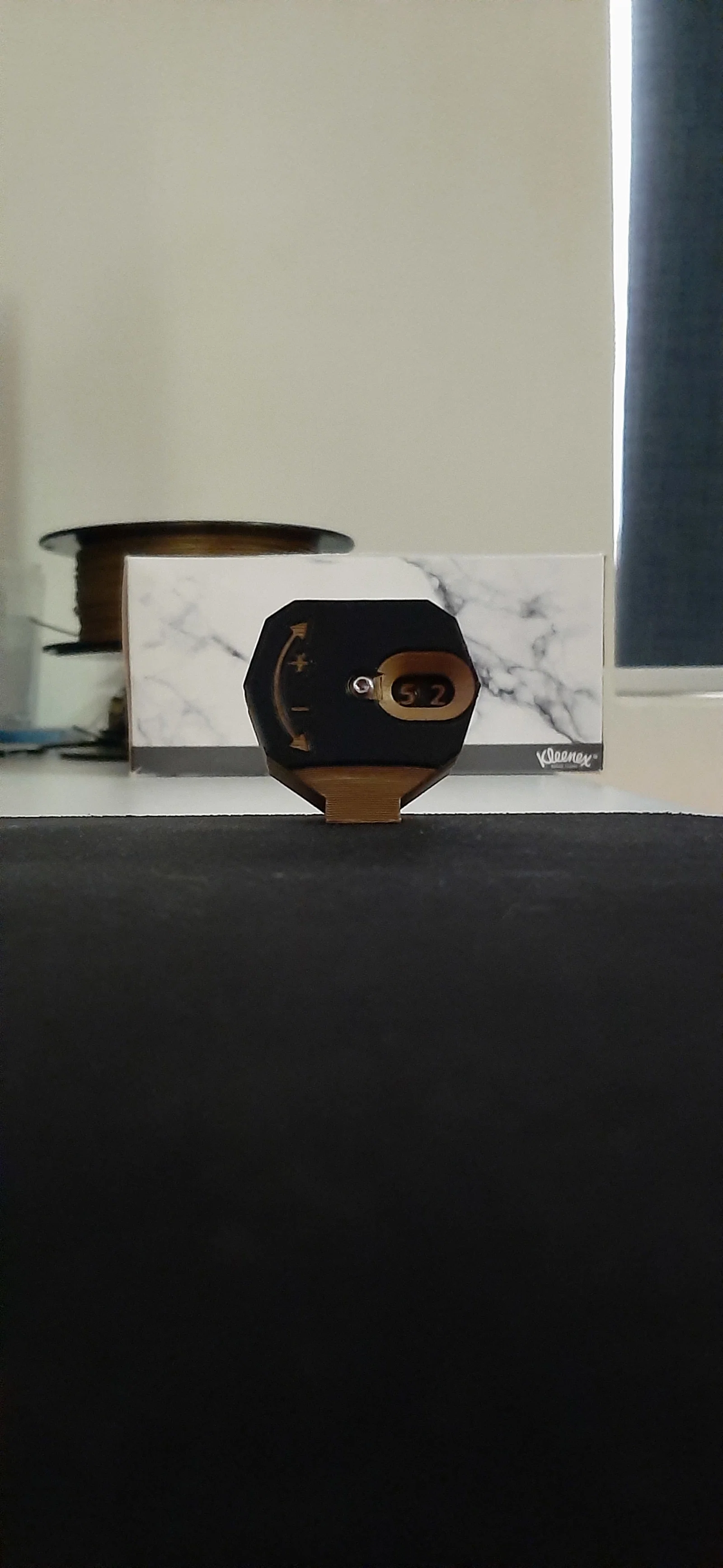

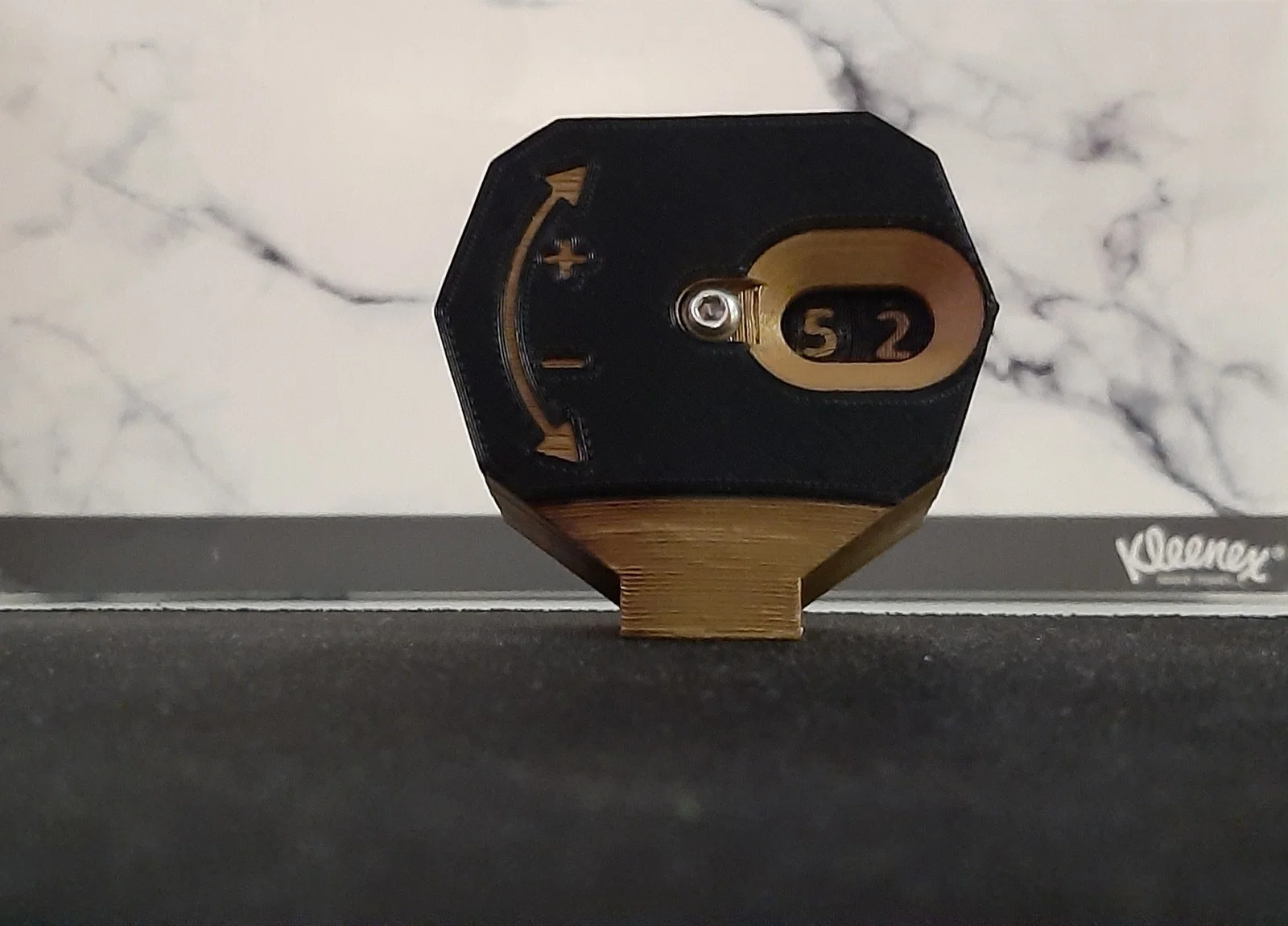

Type 1:
Có chân đế. Có thể thao tác ring gear từ phía trên.
- Body - Top
- Body - Bottom
Type 2:
Không có chân đế. Có thể thao tác ring gear từ cả phía trên và dưới.
- Body 2 - Top
- Body 2 - Bottom
Gears:
Dùng chung. Dùng được cho cả hai phiên bản ở trên.
…
Phần cứng (Hardware)
- 1x M3 x 16mm Button Head screw
- 1x M3 x 10mm Button Head screw (M3 x 8mm cũng dùng được ở đây)
- 1x M3 Nut
- 1x M3 Nylock Nut
- 1x M3 Washer (đường kính ngoài 7mm, độ dày 0.6mm)
Nếu bạn ở Úc, mình mua ốc vít/phần cứng ở đây: https://www.thefastenerfactory.com.au/
…
In ấn (Printing)
- Nozzle: 0.25 mm
- Quality: 0.15 mm
- First layer height: 0.2 mm
- Perimeters: 3
- Infill Density: 10%
- Supports: Có
- Overhang Threshold: 10°
- Support on build plate only: Có
- Brim: Không cần
- Material: PLA
- Colour Change Layer: 0.35 mm
Quan trọng: Muốn mẫu hoạt động đúng thì phải in ở độ phân giải 0.15 mm.
Các thiết lập in thêm có trong file đính kèm: ‘MLC PrusaSlicer Print Settings.txt’
Bố trí in khuyến nghị:
- Planet gear đặt sao cho mặt có 8 răng nằm trên bàn in (mép chamfer hướng lên),
- Sun & Ring gears đặt sao cho mặt có số hướng xuống bàn in.
…
Lắp ráp
- Bắt đầu với phần đế (ví dụ: Body - Bottom),
- Đặt M3 Nut vào khe trên đế,
- Từ mặt sau của đế, vặn M3 x 10 mm Button Head screw vào M3 Nut (tránh siết quá chặt),
- Đặt Planet gear vào phần ren ốc đang thò ra (mặt có 8 răng và chamfer hướng xuống),
- Đặt Ring gear lên đế,
- Cố gắng canh một con số trùng với vị trí khe cửa sổ xem số.
- Đặt Sun gear lên đế,
- Tương tự, cố gắng canh một con số trùng với vị trí khe cửa sổ xem số.
- Canh và đặt M3 Washer lên trên lỗ của Sun gear,
- Đặt phần nắp (ví dụ: Body - Top) lên đế (chưa bấm khớp vội),
- Từ phía trên, vặn M3 x 16 mm Button Head screw vào đế,
- Giờ bấm cho phần đế và phần nắp khớp vào nhau (có thể sẽ cần dùng lực),
- Đặt M3 Nylock Nut vào khe ở mặt sau của đế rồi vặn M3 x 16 mm Button Head screw vào (vặn tới vừa chặt thì xoay ngược lại (tức ngược chiều kim đồng hồ) 1/4 vòng).
Lưu ý: phần vạch chia số chỉ là chi tiết thẩm mỹ, có thể cắt bỏ bằng kềm cắt phẳng (flush cutters).
Cảnh báo: tháo rời phần top và bottom có thể làm yếu mối ghép snap-fit. Chỉ làm khi thật sự cần thiết bằng cách tháo M3 x 16 mm Button Head screw và bóp nhẹ hai bên đế trong lúc kéo phần top lên.
…
File thiết kế có sẵn trên OnShape
…
Changelog
- 07/02/2024
- Thay đổi: Thêm thiết kế mới.
- 12/02/2024
- Thay đổi: Cập nhật Base (V1.1) và Ring Gear (V1.1) với dung sai mới. Thêm file .step cho các bánh răng.
- 13/02/2024
- Thay đổi: Sửa lỗi Ring Gear (V1.2).
- 17/03/2024
- Thay đổi: Thêm phiên bản tối ưu (V2.0). Được mình test kỹ và JediRick test thêm. Thêm phiên bản mới không có chân đế.
---
Nếu bạn thấy có vấn đề gì hoặc có gợi ý để cải thiện thiết kế, cứ để lại bình luận nha.
