Thay thế bên hông quạt lớn, yên tĩnh cho Qube 500

Tôi yêu các vỏ Mini ITX, tôi đã sử dụng Cooler Master NR200 một thời gian rồi. Đây là một vỏ tốt nhưng không giữ được độ mát và yên tĩnh như một vỏ lớn hơn, quạt nhỏ hơn chỉ tạo ra nhiều tiếng ồn hơn cho cùng một lượng không khí và không có cách nào khác. Quạt càng lớn càng tốt, tất cả các yếu tố khác đều bằng nhau. Và Noctua làm một quạt 200mm tuyệt vời, NF-A20 PWM mà tôi tình cờ có sẵn…

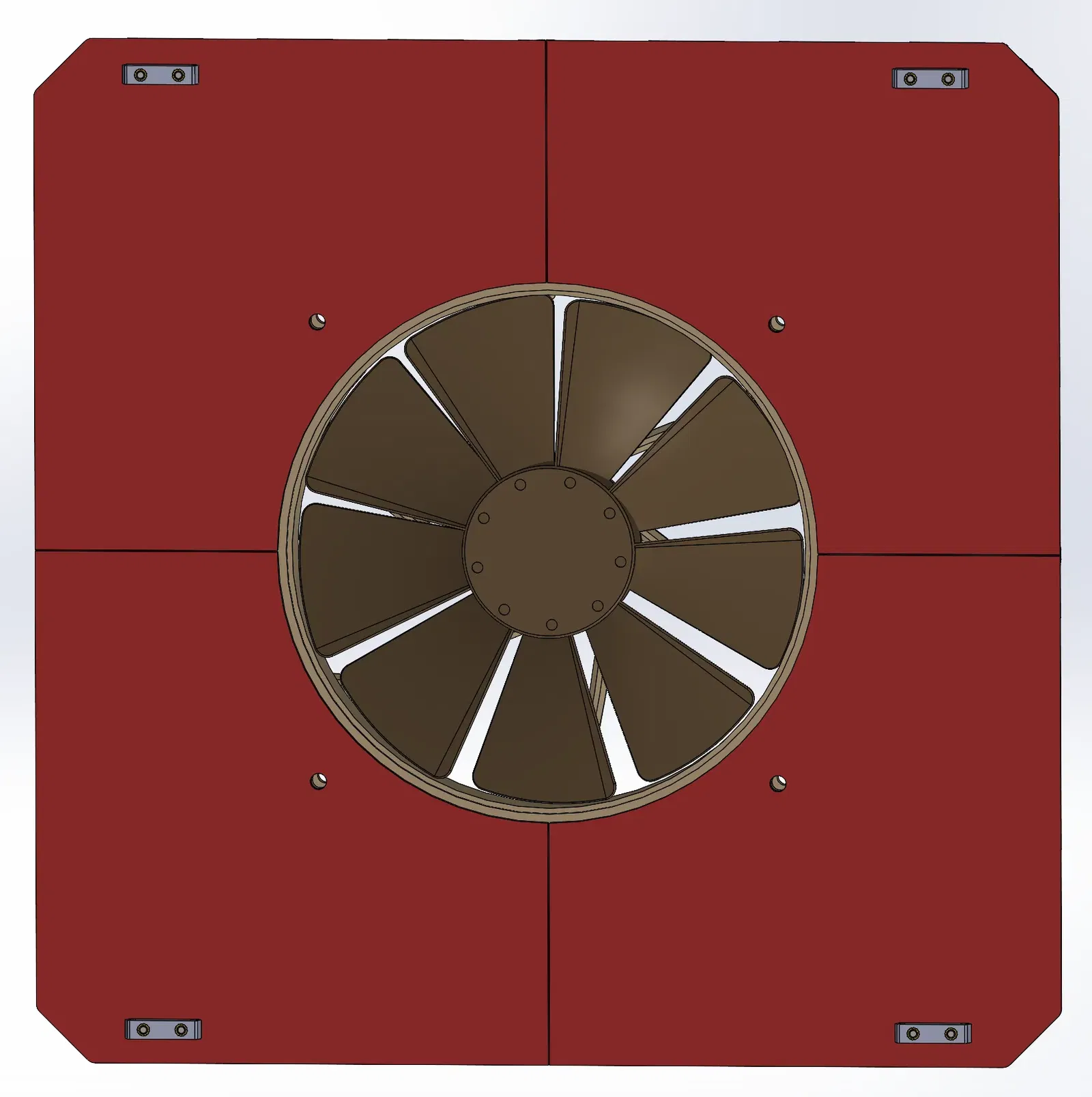

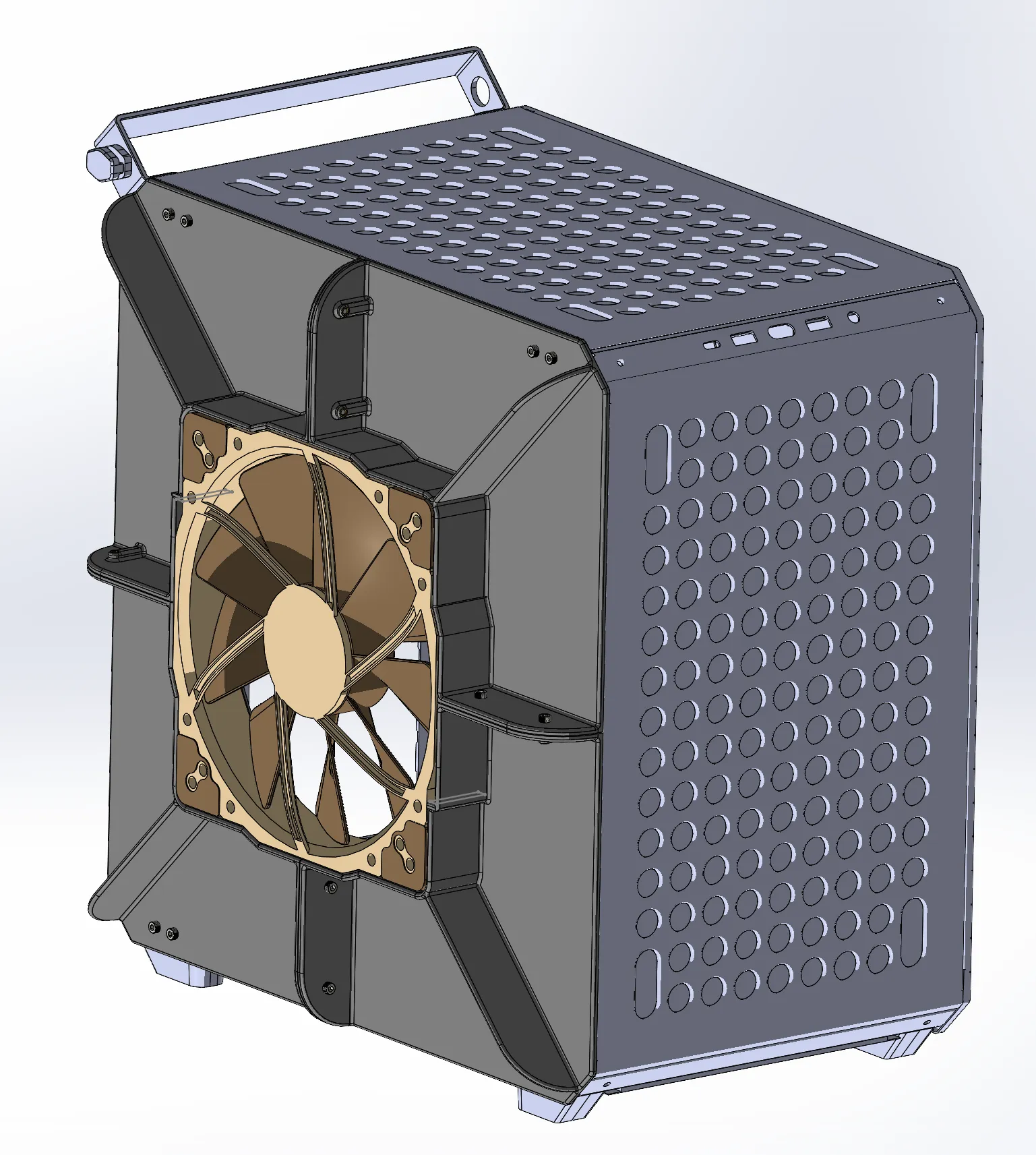

Vì vậy, khi tôi thấy Qube 500, thật rõ ràng, thay thế mặt không có tính năng của vỏ (được gọi là TG-PANEL trong mẫu) bằng một mặt quạt. Nhưng tôi không có máy in 3D có thể in một cái gì đó lớn như vậy, hầu như không ai có. Thay vào đó, tôi đã làm nó thành bốn phần với quạt là một phần không thể thiếu của cấu trúc - đây là một bản in dễ dàng với một máy in cỡ trung bình như MK3S của tôi.

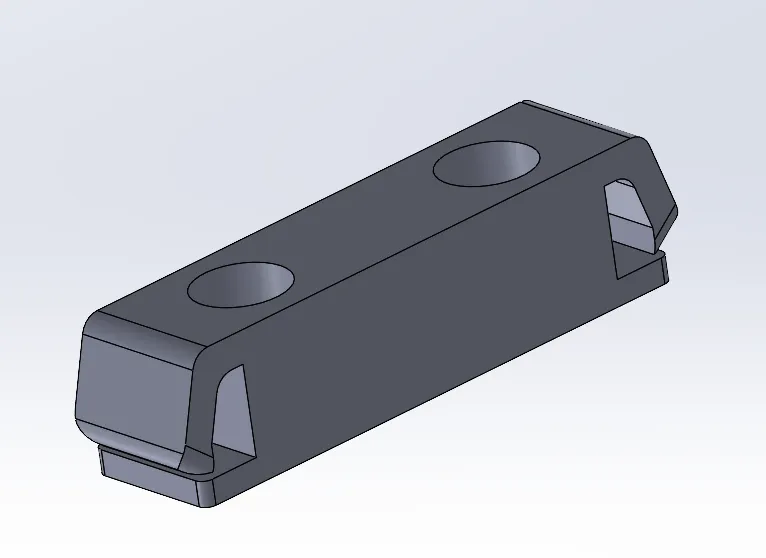

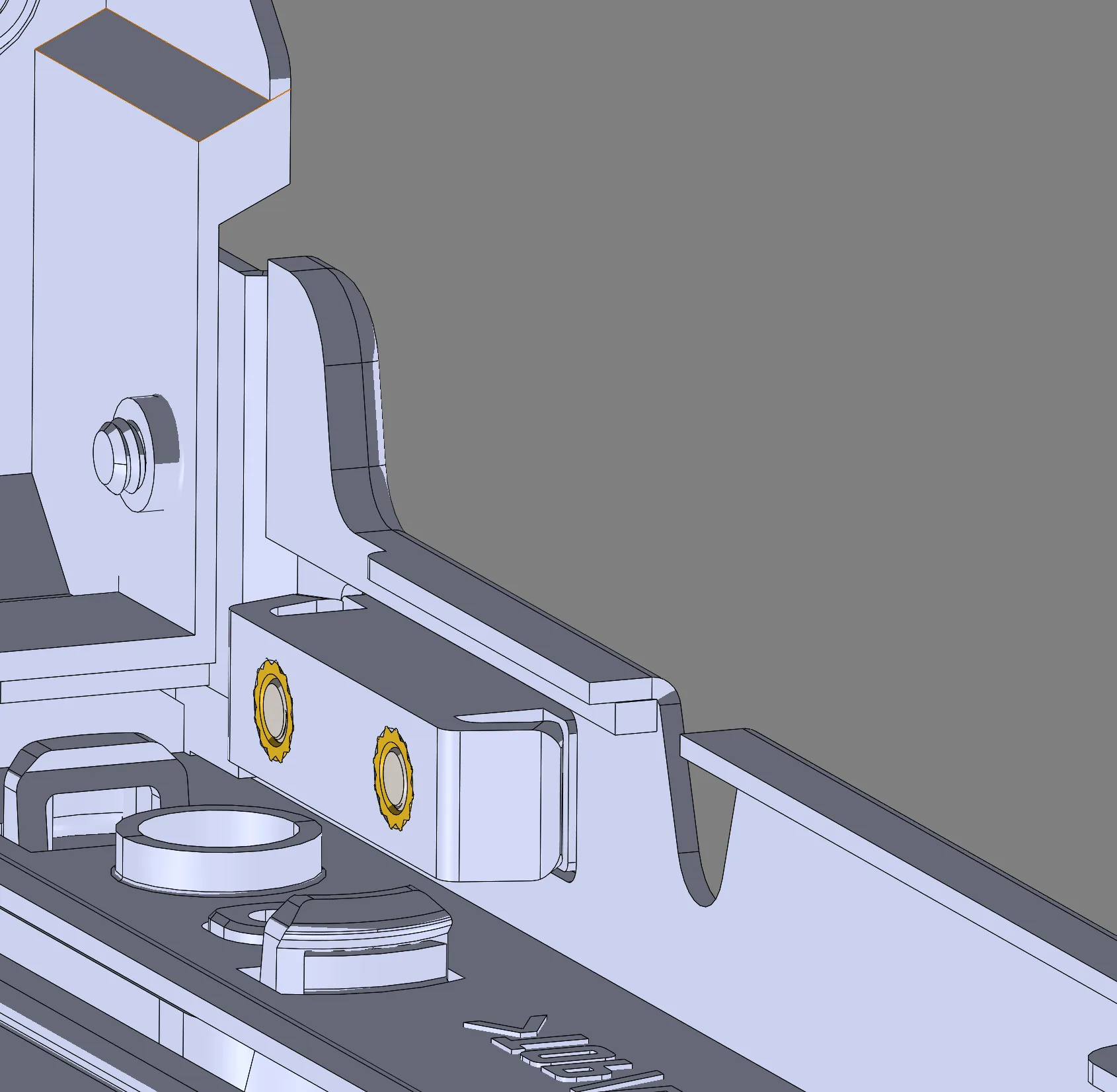

Việc lắp mặt bên của vỏ nhìn có vẻ phức tạp lúc đầu nhưng hãy chú ý rằng mô hình BOTTOM-PLATE có hai lỗ hình chữ nhật đẹp ở đó, được đặt đối xứng ở trên và dưới! Tôi đã có thể thiết kế các kẹp mà sẽ kẹp thẳng vào những lỗ đó giữ cho mặt bên của vỏ được an toàn. Khi tôi có được một cái vỏ, tôi sẽ có thể thử nghiệm và điều chỉnh các kẹp nhưng tôi nghĩ chúng sẽ hoạt động. Để tránh một bản in phức tạp sử dụng giá đỡ, các kẹp gắn vào các phần bên của vỏ bằng cách sử dụng các bu lông M3 và các chèn ren bằng đồng.

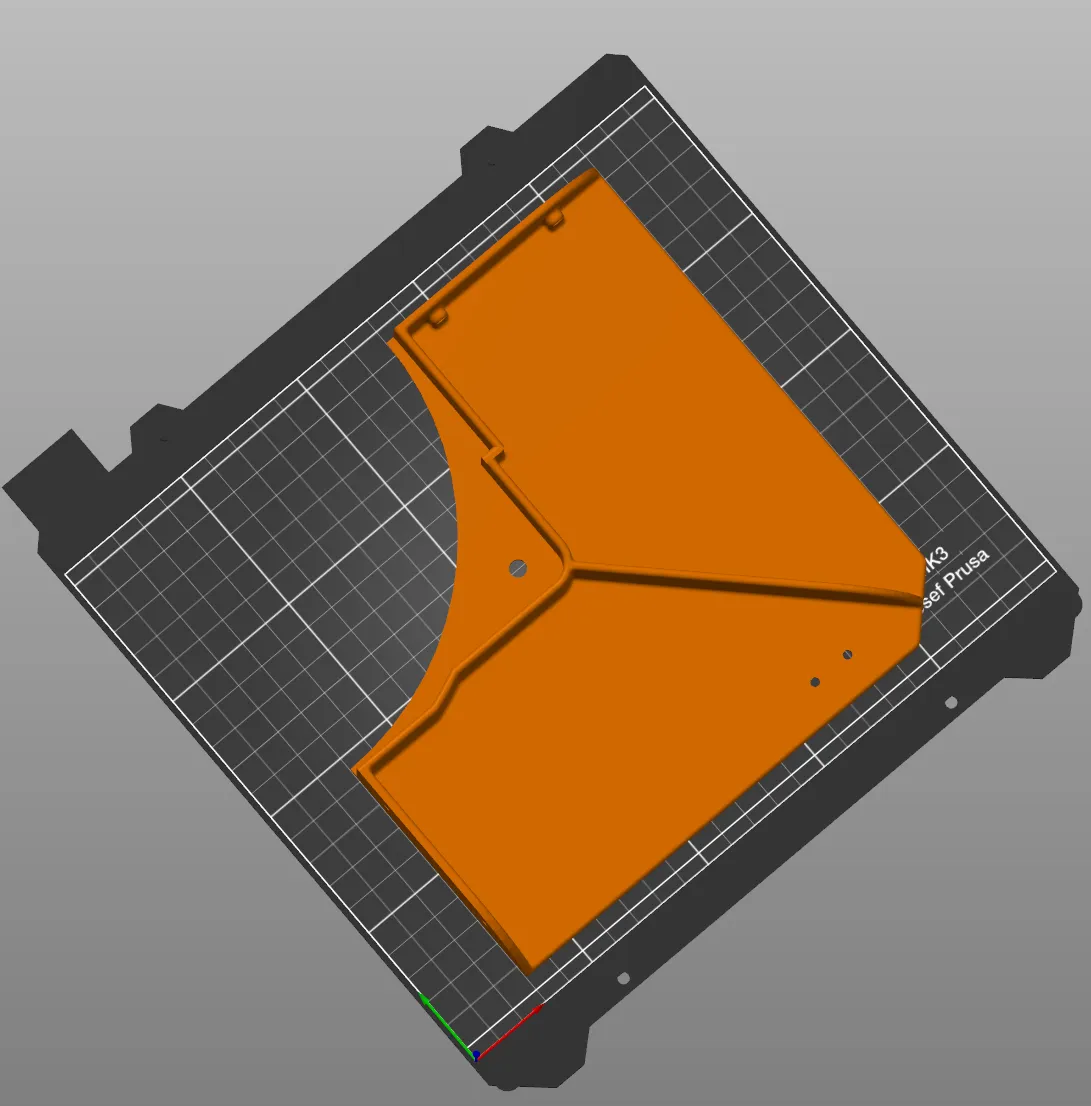

Bốn phần được in mà không cần giá đỡ, phẳng trên giường. Bốn kẹp vỏ được in mà không cần giá đỡ, ở bên hông - điều này rất quan trọng, bạn muốn sợi nhựa cho phép một chút linh hoạt mà không bị gãy, vì vậy không có độ uốn cong qua các lớp và PETG được khuyến nghị. Nếu bạn thực sự muốn, bạn có thể cho phép giá đỡ trong các lỗ cho các chèn bằng đồng - nhưng một bề mặt bên trong không hoàn hảo sẽ không quan trọng, bạn sẽ sử dụng các chèn bằng đồng có nhiệt trong những lỗ đó vì vậy bạn sẽ không bao giờ thấy bên trong nữa.

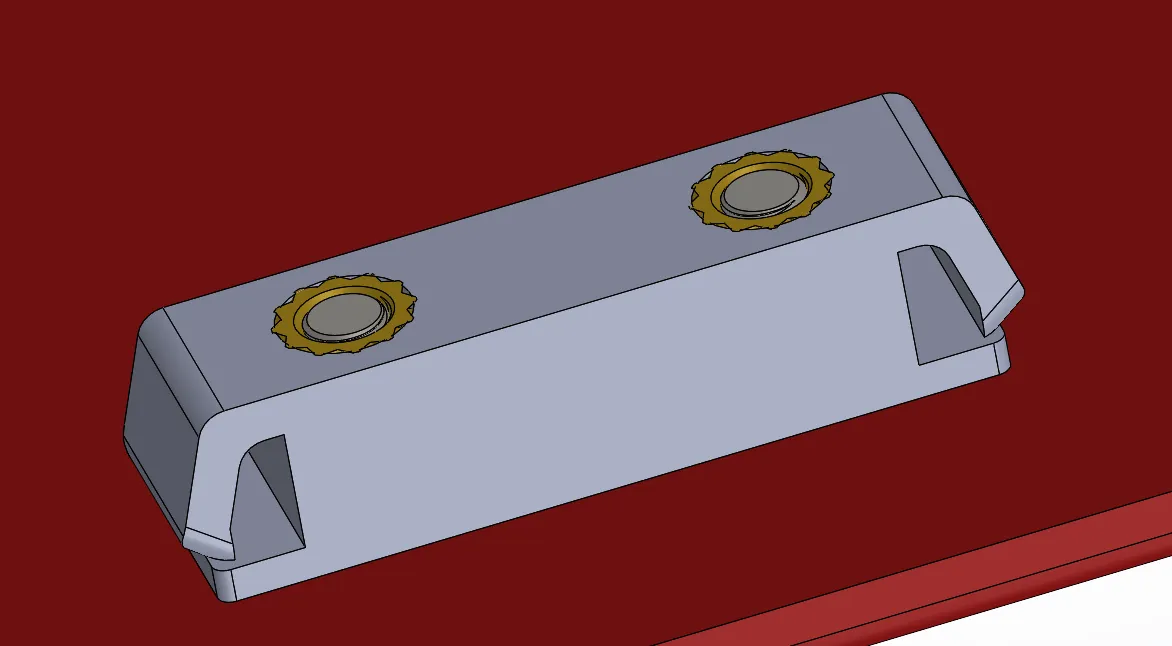

Khi tám mảnh đã sẵn sàng, hãy kiểm tra chúng, thử lắp ghép chúng lại với nhau, và sau đó chèn các chỗ lắp ren - hai vào mỗi tháp trên một mảnh tứ, và hai vào mỗi kẹp vỏ. Khi việc đó hoàn thành, chỉ có một cách để các mảnh tứ ghép lại với nhau - gắn chúng bằng các bu lông 10mm. Đừng siết quá chặt, bạn có thể nén hoặc làm nứt nhựa nếu siết quá mạnh. Các kẹp gắn vào bên trong các mảnh tứ, một kẹp cho mỗi mảnh, với hai bu lông 10mm mỗi cái.

Khi lắp ráp, lưu ý rằng mảnh gọi là “tứ phía dưới bên phải” có hình dạng hơi khác cho quạt. Quạt Noctua không hoàn toàn đối xứng nơi dây cáp đi ra. Nó sẽ vừa nếu dây cáp được gập dưới quạt (nhãn hướng ra ngoài) khi quạt được chèn vào. Sau đó gắn quạt vào lắp ráp bằng các vít quạt thông thường từ bên trong của bảng bốn mảnh, hoặc sử dụng bu lông M3 40mm nếu bạn thích.

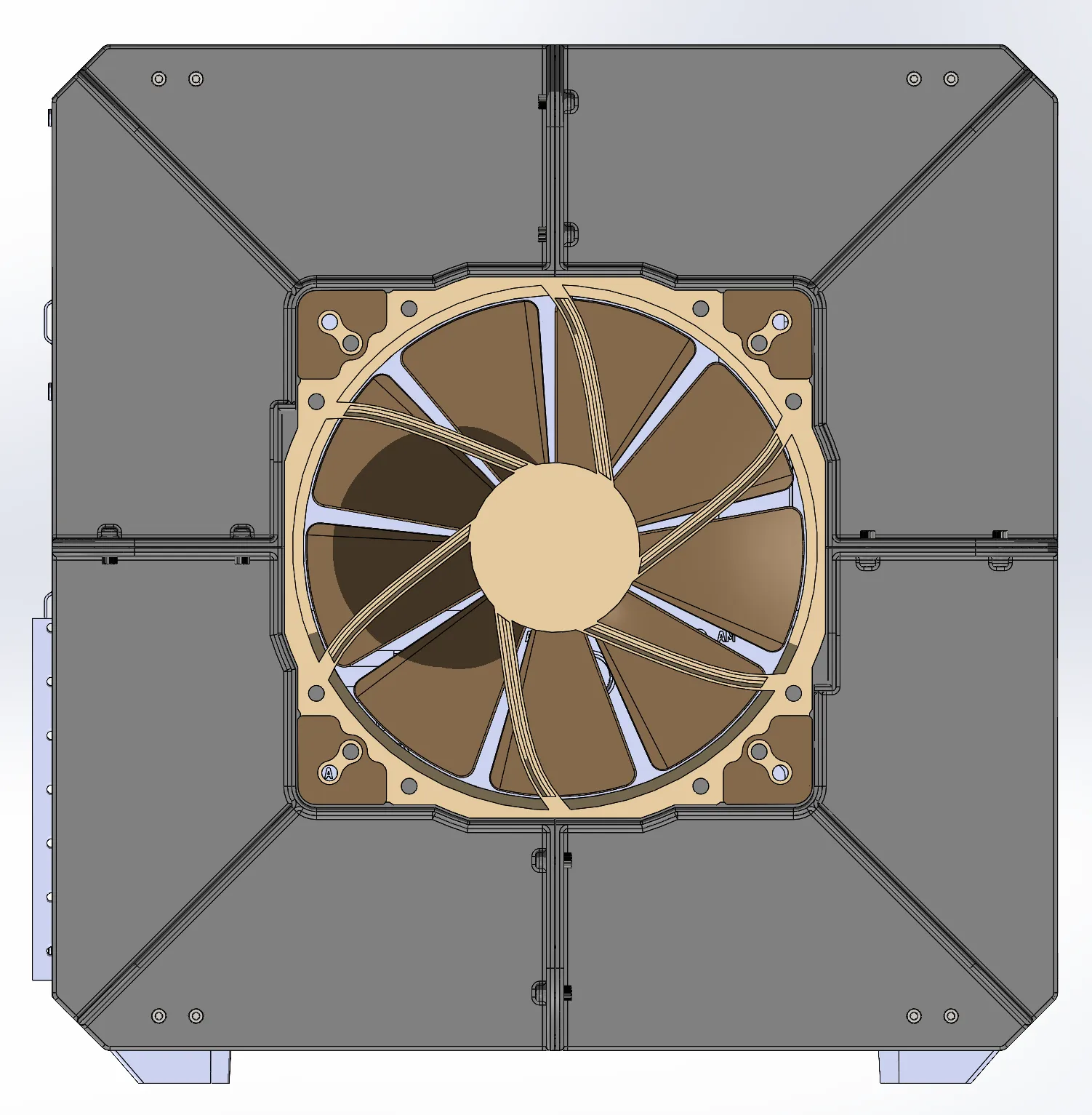

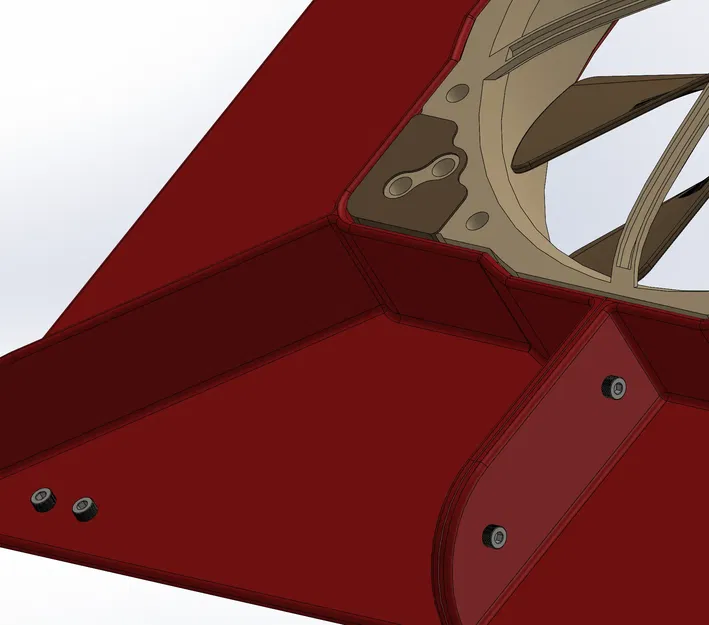

Phần cứng M3 được sử dụng xuyên suốt, 16 bu lông đầu lục giác 10mm và 16 chỗ lắp đồng M3. Các chỗ lắp tôi sử dụng là dạng bước và vào và giữ chặt trong lỗ 4.5mm, sâu 6mm. Các gân của bốn mảnh tứ bao quanh quạt và cung cấp độ bền chống lại sự uốn cong, và một bề mặt vững chắc để ghép bốn phần lại với nhau. Nó trông có phần công nghiệp nhưng tôi nghĩ rằng các bu lông lục giác lộ ra làm tăng vẻ đẹp của một thiết kế vỏ rất thực dụng.

Mẫu Noctua NF-A20 PWM được chế tạo bởi Michael Witt, và có sẵn trên Grabcad.
