Khóa tương thích Segufix (Segufix Compatible Locks)

Tương thích

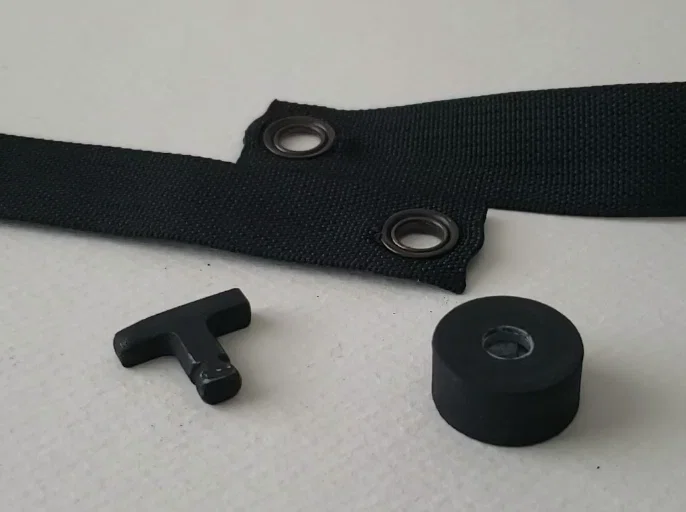

Các khóa này tương thích với hệ Segufix. Phần chốt (post) có đường kính lớn nhất 7.11mm, nên lắp vừa dễ dàng vào eyelet 8mm.

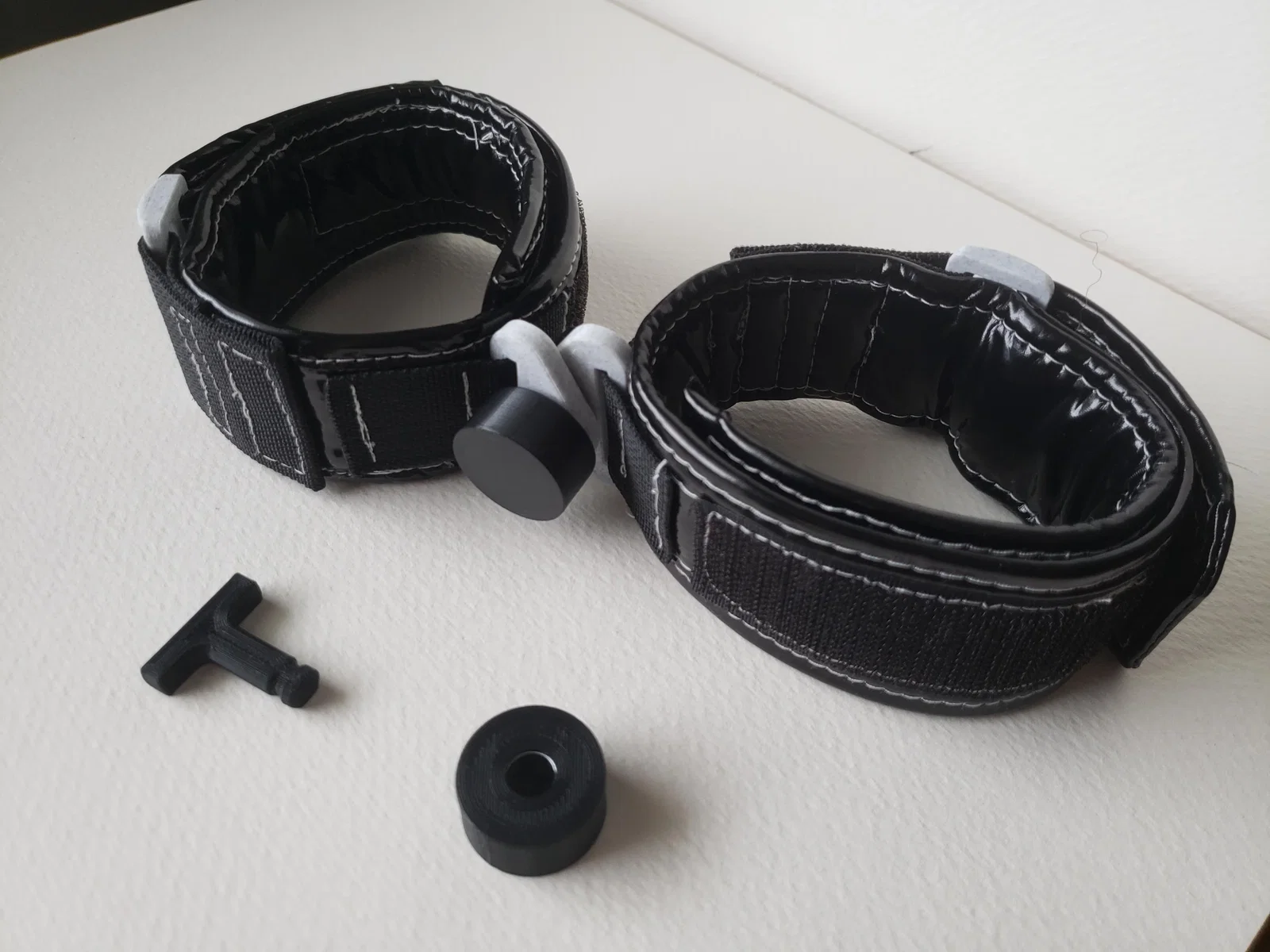

Có kèm 3 chiều dài post để khóa được các dây (strap) có độ dày khác nhau, và có cả file STEP để bạn chỉnh sửa khi cần.

Phần “đầu” (head) của khóa gọn hơn so với khóa Segufix zin.

Cài đặt in (Printing Settings)

Mình in khá ổn với chất lượng tiêu chuẩn (layer height 0.2mm) và nozzle 0.4mm trên Ender3. Mình dùng Cura để slicing, tuy nhiên mấy chi tiết này không quá “khó chiều” nên thông số không quá quan trọng.

Vì đa số chi tiết mỏng nên thường sẽ gần như không có infill, riêng phần slider có thể in ~15% infill vì nó không chịu tải đáng kể.

Phần post có thể in từ 15–100% infill tùy độ bền bạn muốn. Tăng độ bền bằng wall count, không phải tăng phần trăm “infill”. Do cách post chịu lực, phần walls mới là thứ đóng góp độ bền nhiều nhất.

Trừ cái dụng cụ tháo (removal tool), các chi tiết còn lại được thiết kế để KHÔNG CẦN SUPPORT. Khi slicing, đặt hướng theo hình sau:

Linh kiện bổ sung

Mỗi khóa cần một vòng đệm (washer) ¼" chuẩn SAE. BẮT BUỘC phải là SAE, không thì sẽ không vừa.

Ngoài ra, slider cần hai nam châm neodymium đường kính 4mm, dày 2mm. Loại này rất rẻ, mua trên Amazon hoặc Aliexpress đều có.

Cuối cùng, dụng cụ tháo (key) cần hai nam châm dạng thanh (rod magnets) lớn hơn: đường kính 5mm x dài 10mm, loại axially poled. Qua thử nghiệm, dùng nam châm 4x2mm làm “chìa” để mở không hiệu quả vì lực không đủ kéo slider tách khỏi washer.

Ghi chú: @Collarsmith_333688 có để lại một bình luận hữu ích cho những ai không kiếm được washer chuẩn SAE:

Đang in một mẻ. Mình rất thích thiết kế sạch, không cần support. Một chi tiết bạn nên biết: nếu scale lên 1.25 thì sẽ dùng được washer 1/4 inch loại bán ngoài tiệm phần cứng và nam châm 5x3mm — đều là đồ có sẵn ở cửa hàng vật tư lớn gần nhà mình. Dung sai của washer ngoài tiệm thấp hơn, nên một số cái cần dũa/loại bavia để luồn post qua. Đó là vướng duy nhất.

Lắp ráp

Cách lắp khóa khá đơn giản, nhưng có kèm video để dễ hình dung hơn. Nên dùng keo 502 (cyanoacrylate) để cố định nam châm vào slider và dán washer vào vỏ (case) nếu độ press-fit không đủ chặt. Ngoài ra, sau khi xác nhận khóa hoạt động ổn, nên dán nắp (lid) vào vỏ để giữ chắc.

Để tiện lợi, khi làm nhiều khóa, nhớ canh sao cho nam châm trong các slider đều cùng chiều, để cùng một mặt của “chìa” nam châm có thể mở được tất cả các khóa.

Đây là ảnh render mô tả cách khóa hoạt động, đồng thời cũng đóng vai trò như hướng dẫn lắp ráp.

Cập nhật: Hiện đã có kèm STL cho dụng cụ tháo (removal tool) vừa với nam châm 5x10mm. Dùng như hình:

Xử lý sự cố (Troubleshooting)

Slider và barb cần di chuyển trơn tru bên trong vỏ. Nếu bị kẹt/cạ, khóa có thể không mở được khi áp “chìa” nam châm. Khi in, có thể bạn cần tinh chỉnh thông số để tránh hiện tượng “elephants foot” làm sai kích thước và ảnh hưởng độ khít.

Để tiện, có kèm thêm vài file STL với hậu tố “Loose Fit”. Nếu bạn gặp vấn đề dung sai, thử dùng các file này. Chúng có khe hở rộng hơn để chịu được biến thiên do cài đặt in, đổi lại cơ cấu sẽ lỏng (slop) hơn một chút.
