Các bản độ cho tủ phun cát Harbor Freight

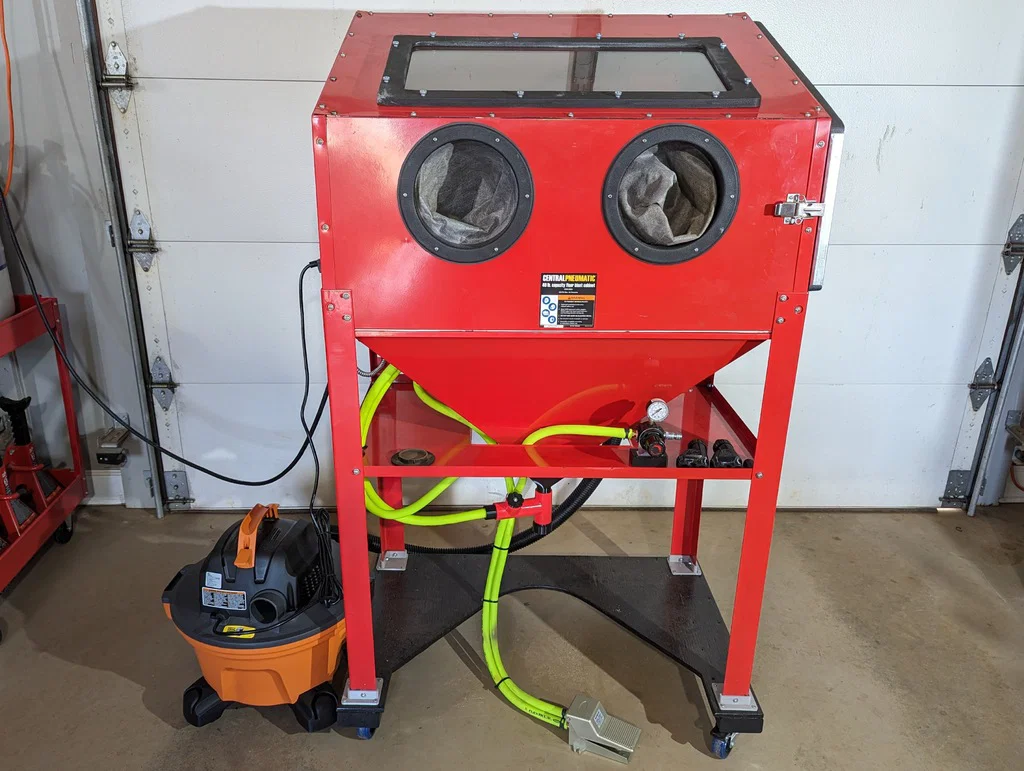

Đây là các bản độ tôi thực hiện cho tủ phun cát Harbor Freight (các mã SKU 68893, 93608, 62144, 39170). Mục tiêu của tôi là in 3D càng nhiều bộ phận thay thế càng tốt.

Lưu ý rằng ngoài các file .STL, tôi cũng cung cấp file Fusion 360 chứa toàn bộ các linh kiện này.

Một vài chi tiết cần xoay sau khi đưa vào phần mềm slicer. Nhiều bộ phận yêu cầu sử dụng support (giàn hỗ trợ) và/hoặc brim (vành đai). Nếu file nào cần cài đặt in đặc biệt, tôi đã ghi chú trong ngoặc.

Mô tả file

• Cabinet_Air_Inlet_Plug.stl dùng để bịt lỗ 13mm ở mặt trước bên phải tủ. Dán bằng keo CA.
• Cabinet_Baffle_Box_Top.stl dùng bịt phía trên của cái mà HF gọi là cổng nạp, nhưng thực tế lại dùng cho máy hút bụi. Việc bịt phía trên vách ngăn giúp máy hút bụi hút từ gần mặt lưới. Bụi sẽ được hút đi nhưng hạt cát nặng sẽ không bị cuốn vào máy hút. Tấm này nên có phần trên vát nghiêng để cát không đọng lại. Tôi thường dùng súng hơi bên trong tủ để vệ sinh nó. (xoay 180 độ theo trục Y)

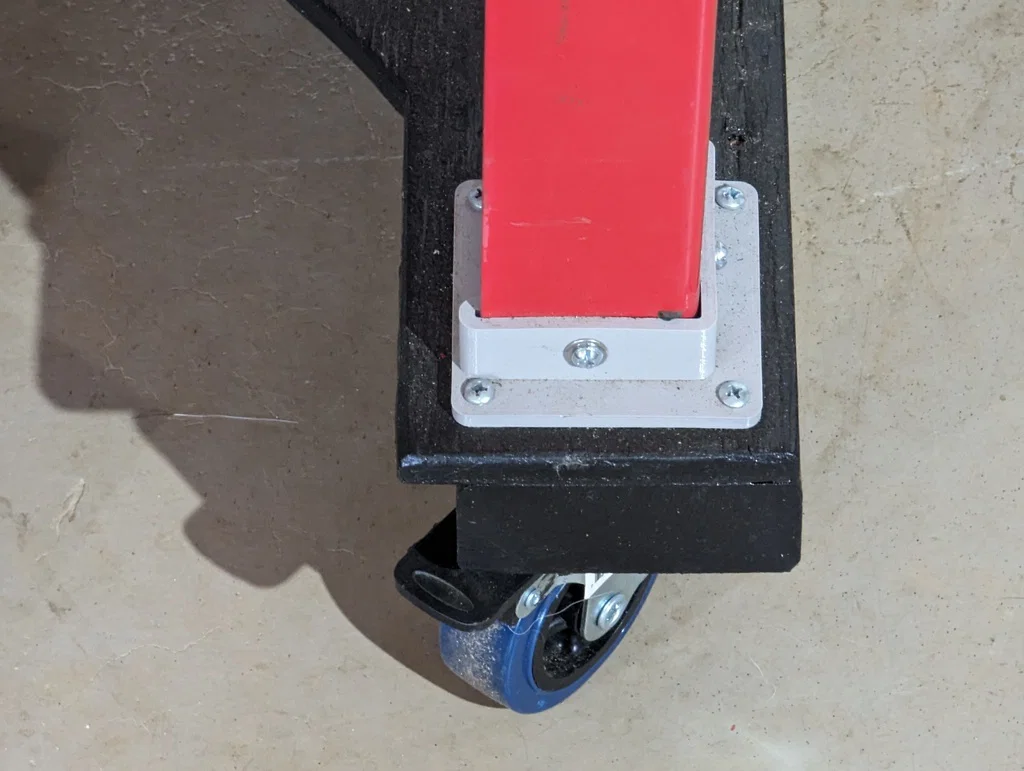

• Cabinet_Foot.stl cho phép bắt vít tủ xuống tấm ván ép hoặc đế kê. Mỗi chân dùng bốn vít bắt tôn #8 và hai vít máy #8.
• Cabinet_Inlet_Baffle.stl gắn bên trong tủ, dùng 3 ốc vít của bộ phận mà HF gọi là cổng hút. Nếu bạn tháo cổng hút, có thể dùng lại ốc cũ để gắn vách ngăn. Nếu giữ lại cổng hút, bạn cần vít M4 dài hơn một chút. (xoay 45 độ theo trục Z, bật support)

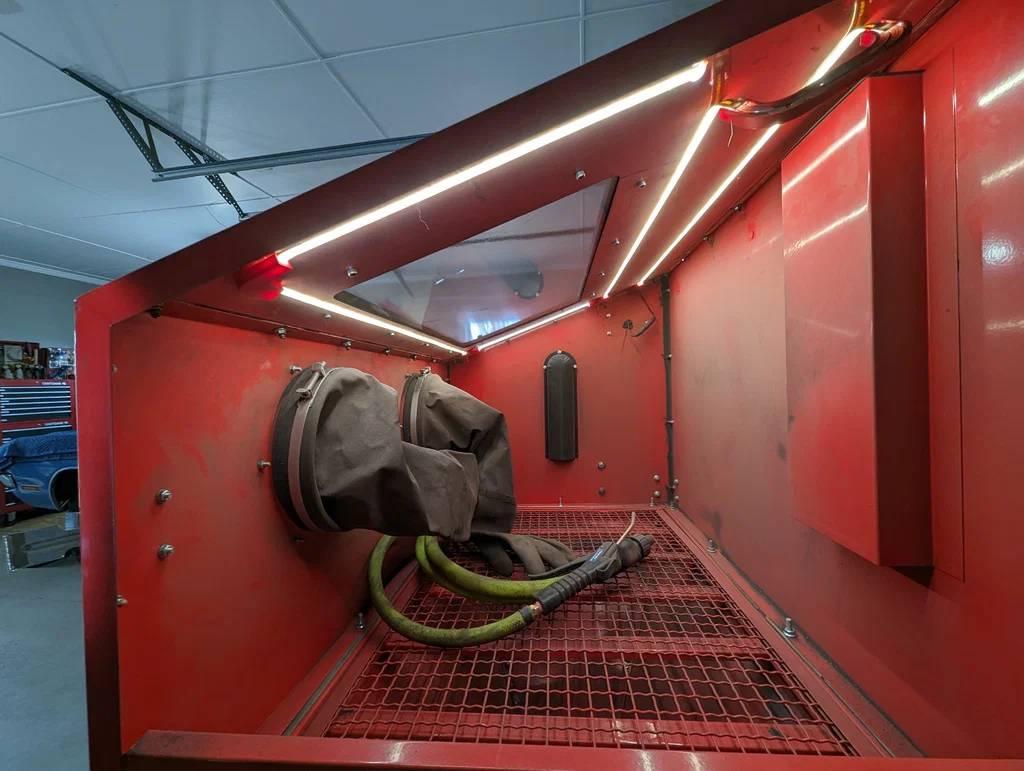

• Cabinet_Light_Bar_Plug.stl dùng để bịt hai lỗ phía trên bên trái mặt sau tủ. Đèn gốc của HF khá vô dụng, thường được thay bằng đèn LED hoặc bóng halogen. Bạn cần hai cái này. Dán bằng keo CA. (khuyên dùng brim)

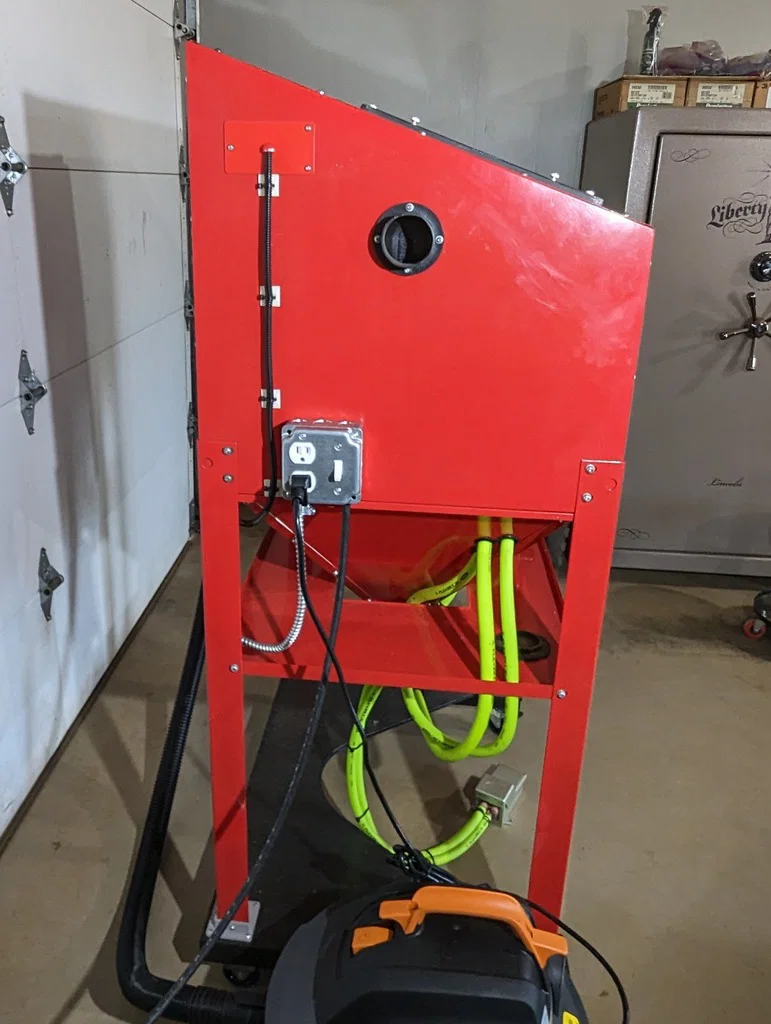

• Cabinet_Side_Block_Off_Plate.stl dùng bịt chỗ hộp công tắc đèn HF. Tôi dùng đèn LED 24V, luồn dây qua ống bọc 1/2" vào tấm này. Trét keo làm kín xung quanh dây dẫn bên trong tủ. Dùng lại ốc vít của hộp cũ. (support tùy chọn)
• Chute_Drain_Cap.stl là một phần của bộ máng xả. (xoay 180 độ trục Y)
• Chute_Drain_Pipe.stl là một phần của bộ máng xả. (khuyên dùng brim, layer height 0.16mm hoặc nhỏ hơn)

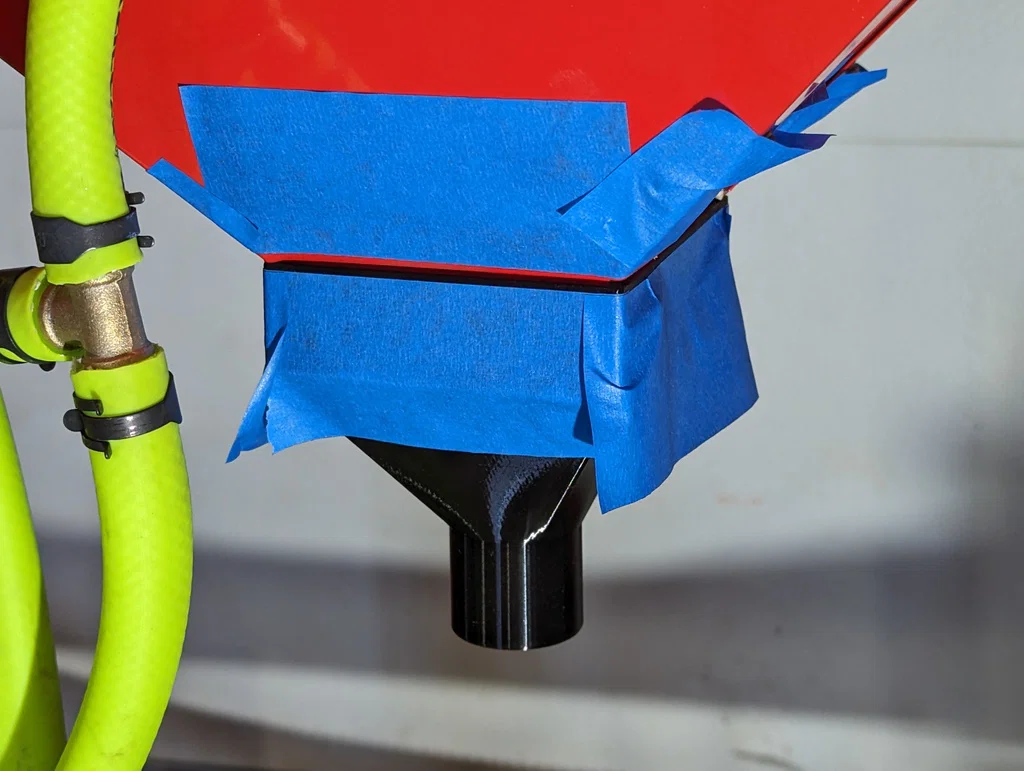

• Chute_Hopper.stl là một phần của bộ máng xả. (không cần support, nhưng nếu bật sẽ giúp lỗ vít đẹp hơn)
• Chute_Hose_Barb_External.stl là một phần của bộ máng xả. (xoay 180 độ trục Y, cần support)
• Chute_Hose_Barb_Internal.stl là một phần của bộ máng xả. (xoay 180 độ trục Y, cần support)
• Chute_Metering_Body.stl là một phần của bộ máng xả. (xoay 180 độ trục Y)
• Chute_Metering_Cover.stl là một phần của bộ máng xả.
• Chute_PVC_Coupler.stl là một phần của bộ máng xả. (cần brim)
• Vacuum_Adapter_2.50_To_1.875.stl giúp nối ống hút bụi Rigid 1 7/8" vào bộ chuyển đổi. (khuyên dùng brim)
• Vacuum_Adapter_PVC_Tee_To_2.50.stl nối ống Rigid 2.50" vào cổng xả thải. (khuyên dùng brim)
• Victor_Bared_Nozzle_Adapter.stl cho phép dùng đầu phun gốm gốc của HF trên súng phun cát của Victor Bared. (xoay 90 độ trục Y, cần brim)
• Waste_Gate_Bottom.stl, Waste_Gate_Cover.stl, Waste_Gate_Plate.stl thuộc cụm Waste Gate.

Keo làm kín

Để dán các bộ phận, hãy dùng keo RTV hoặc keo silicon. Khi nối bộ phận in với ống PVC, chỉ cần một lớp màng thật mỏng bên trong ống PVC là đủ. Các chi tiết được thiết kế rất khít, keo thừa sẽ bị đẩy lên, có thể gây cản trở dòng chảy của hạt cát trong máng xả.

Lắp ráp máng xả (Chute Assembly)

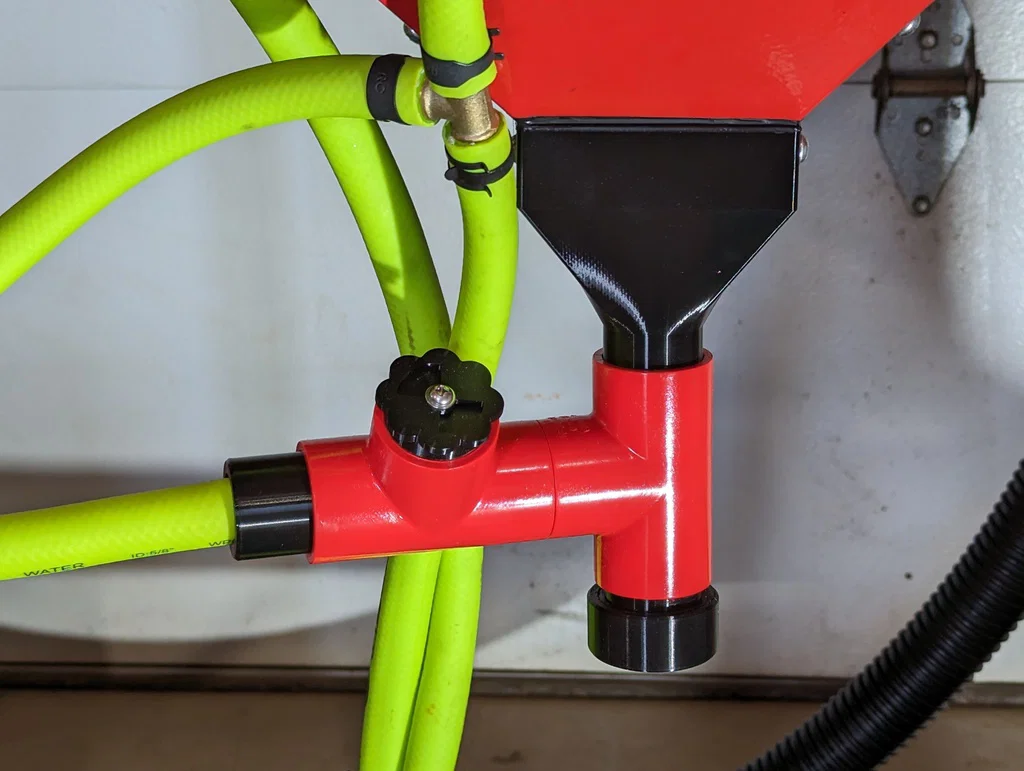

Máng xả và cửa gốc của HF rất hay bị rò rỉ và khó cấp hạt cát. Cụm máng mới này thay thế cho cái cũ, thêm van định lượng và nắp vặn để xả cát. Cần thêm hai ống chữ T PVC 1", ốc vít và nắp đậy. Hãy làm sạch ren nắp đậy sau mỗi lần mở vì hạt cát rất sắc, có thể làm mòn ren.

Lắp ráp bộ xả thải (Waste Gate Assembly)

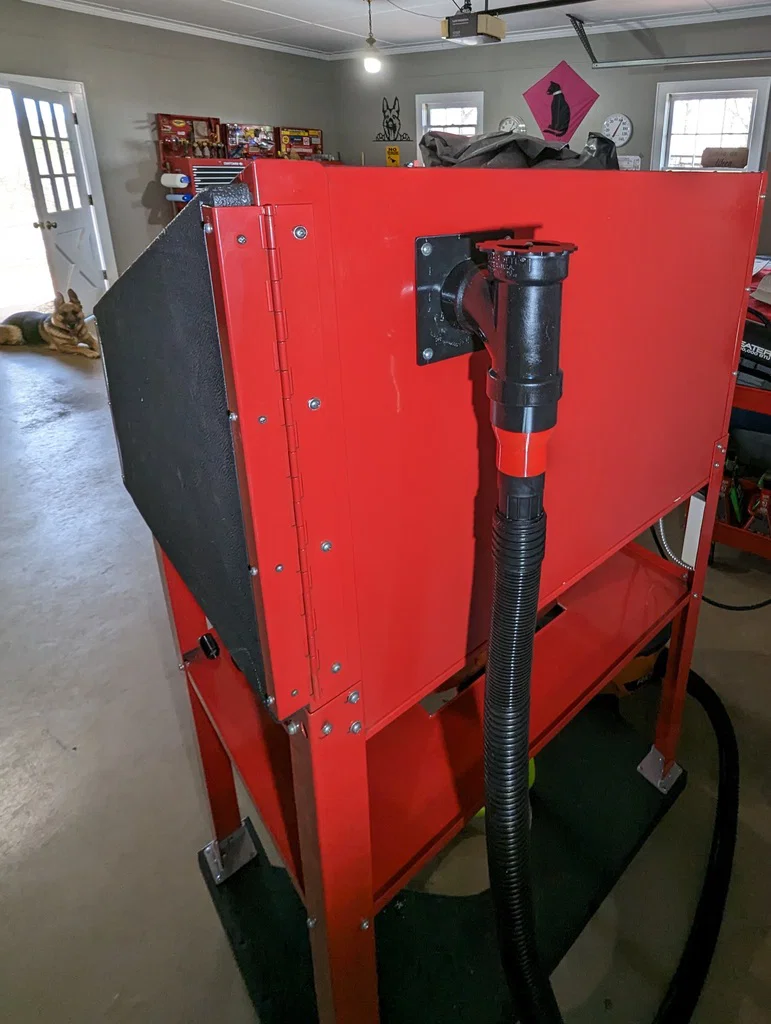

Bộ xả thải kiểm soát lượng hút chân không vào tủ. Hút quá mạnh sẽ làm bay mất hạt cát, quá yếu thì bụi sẽ đầy trong tủ. Bạn cần một ống chữ T PVC loại Sanitary 2" để có luồng khí mượt mà nhất.

Lưu ý khi in

Vì hầu hết chi tiết dày 3mm hoặc ít hơn, tôi thường đặt độ dày tường từ 6 lớp trở lên để đạt 100% infill. Tôi dùng nhựa PETG (Jet Black và Lipstick Red của Prusament) vì màu đỏ khá giống màu tủ gốc. Đối với bộ phận Waste Gate Plate, tôi xoay 45 độ trên bàn in để tăng độ bền cho khớp nối ống PVC.
