Bánh răng GT2 cho dây đai thời gian trong OpenSCAD

Một vài chức năng OpenSCAD để tạo ra dây đai thời gian GT2.

Điều này tạo ra dây đai bằng cách nối 5 (hiện tại là 3, đối xứng) cung, theo thông số kỹ thuật cho hình dạng răng mà tôi đã tìm thấy trực tuyến. Nó cũng có thể tạo ra bánh răng, và với một chút nỗ lực có thể tạo ra các đoạn cong của dây đai, nhưng tôi thực sự không có trường hợp sử dụng cho chức năng cuối cùng này.

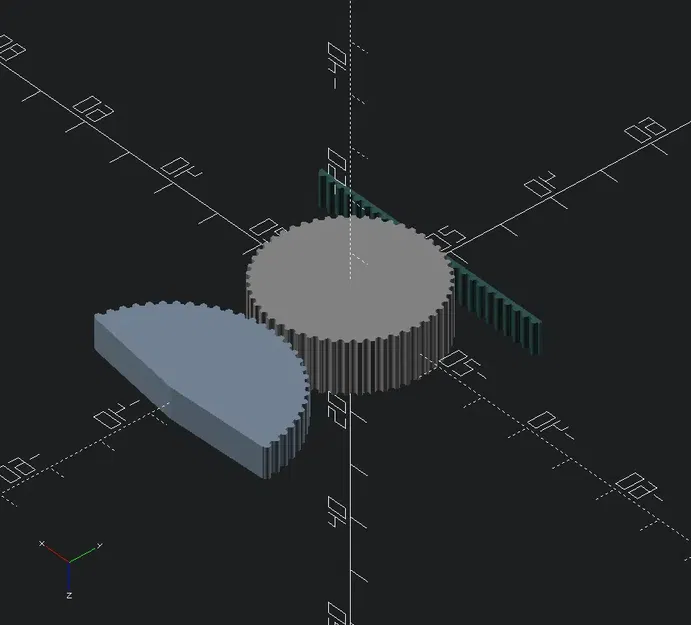

Cập nhật: Tôi đã sửa tính năng "loại bỏ trùng lặp", vì vậy bây giờ các bánh răng được tạo ra chính xác mà không cần phải dịch chuyển các điểm hai lần. Tôi đã chỉnh sửa chức năng tạo ra hình dạng răng, bây giờ nó tạo ra hai nửa răng (một cái đối xứng), điều này hy vọng sẽ cho phép bắt đầu một chuỗi răng một cách chọn lọc trên một đỉnh hoặc một đáy. Chức năng tạo ra bánh răng đã được mở rộng để cho phép tạo ra một phần bánh răng có bán kính danh nghĩa: nếu một bán kính được chỉ định lớn hơn bán kính của hình tròn có thể được tạo ra với số lượng răng đã chọn thì chỉ một phần cung sẽ được hiển thị. Chức năng tạo ra bánh răng cũng đã được mở rộng để cho phép đảo ngược hình dạng răng, về cơ bản tạo ra một "bánh răng" gt2. Điều này có thể được sử dụng để thử in dây đai kín, và cuối cùng để tạo ra một đường đi dây đai phức tạp.
