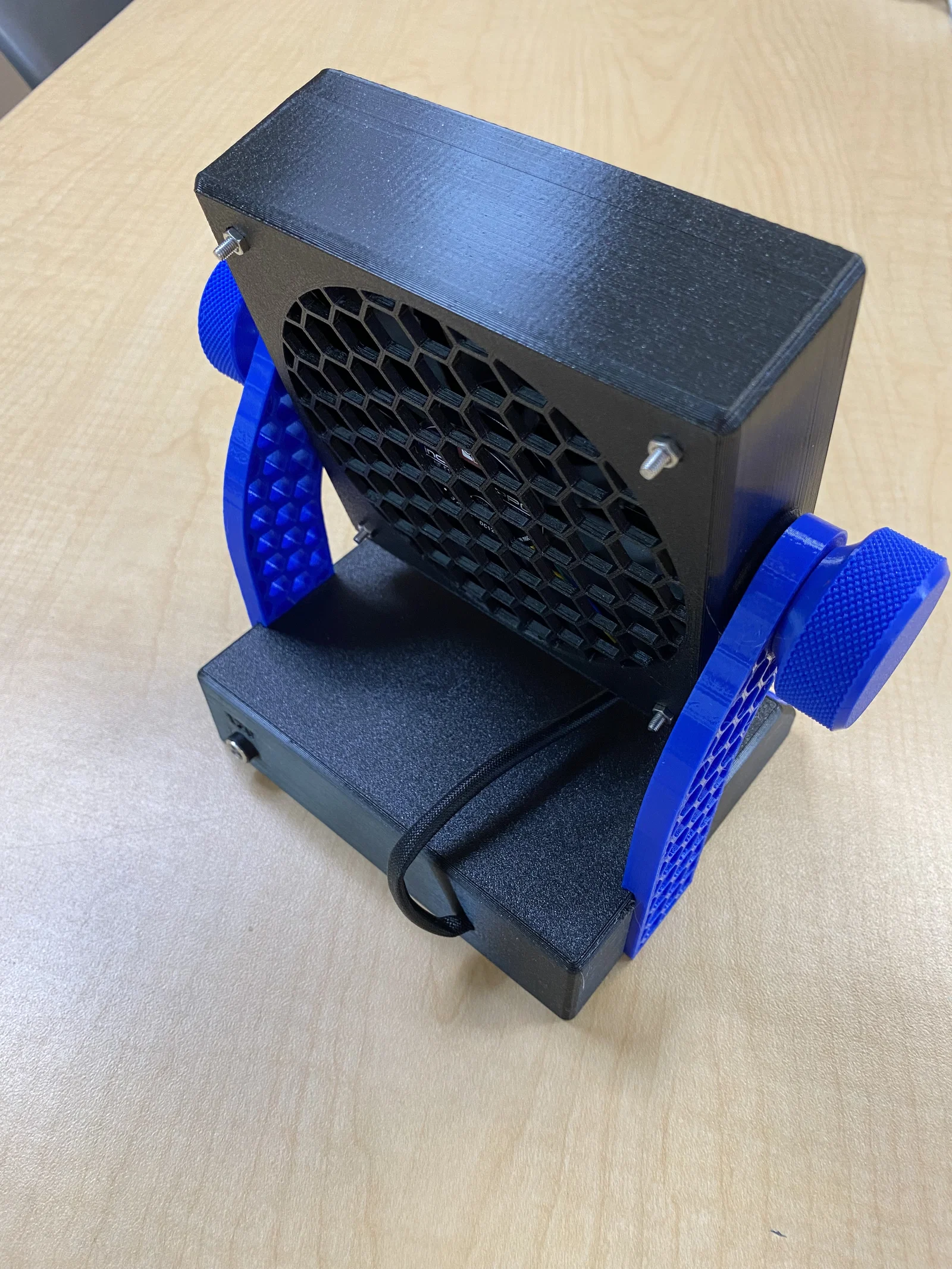

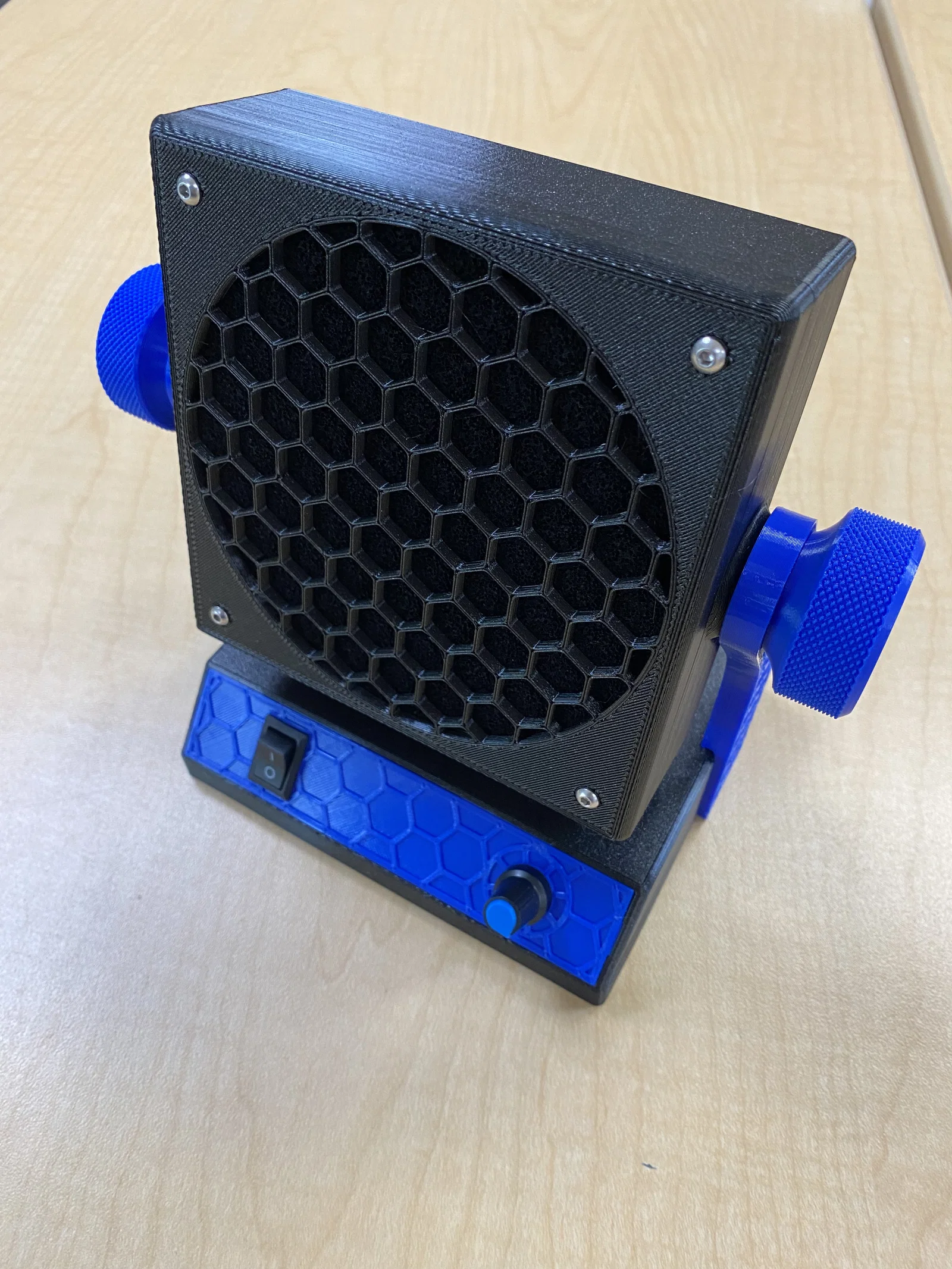

Máy hút khói hàn mini di động (Portable Solder Fume Extractor)

Đây là bản remix từ mẫu máy hút khói hàn chạy pin của lewosh. Mình đã chỉnh các điểm sau:

• Base: Bịt lại lỗ cho đèn báo tình trạng pin và bỏ các cấu trúc support dựng sẵn (mình thích dùng organic supports của PrusaSlicer hơn)
• Base Front: Bịt lỗ cho status LED, giảm bề ngang 0.5 mm để lắp vô base dễ hơn
• Base Bottom: Bịt lỗ ngăn chứa pin và các lỗ vít liên quan

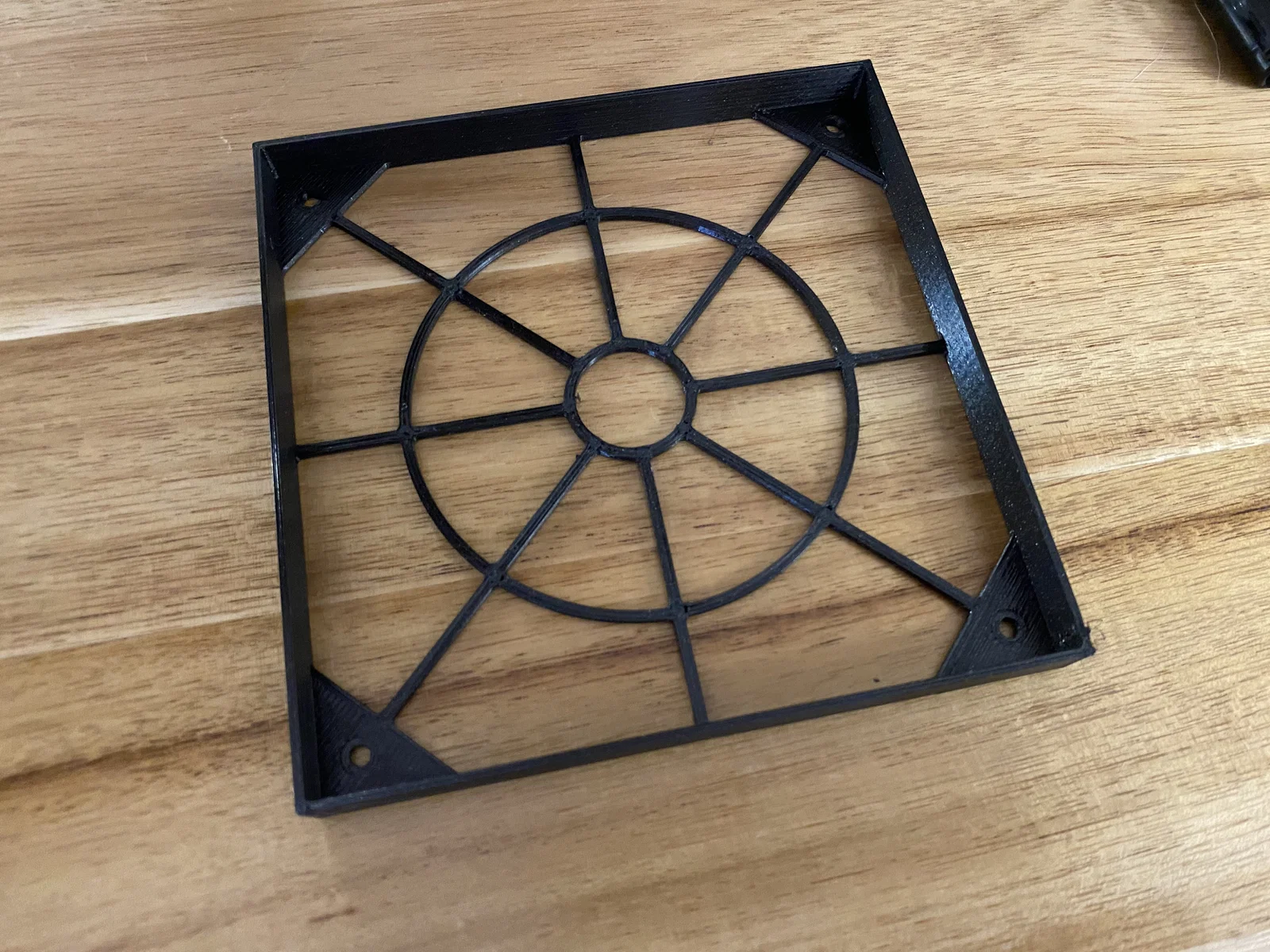

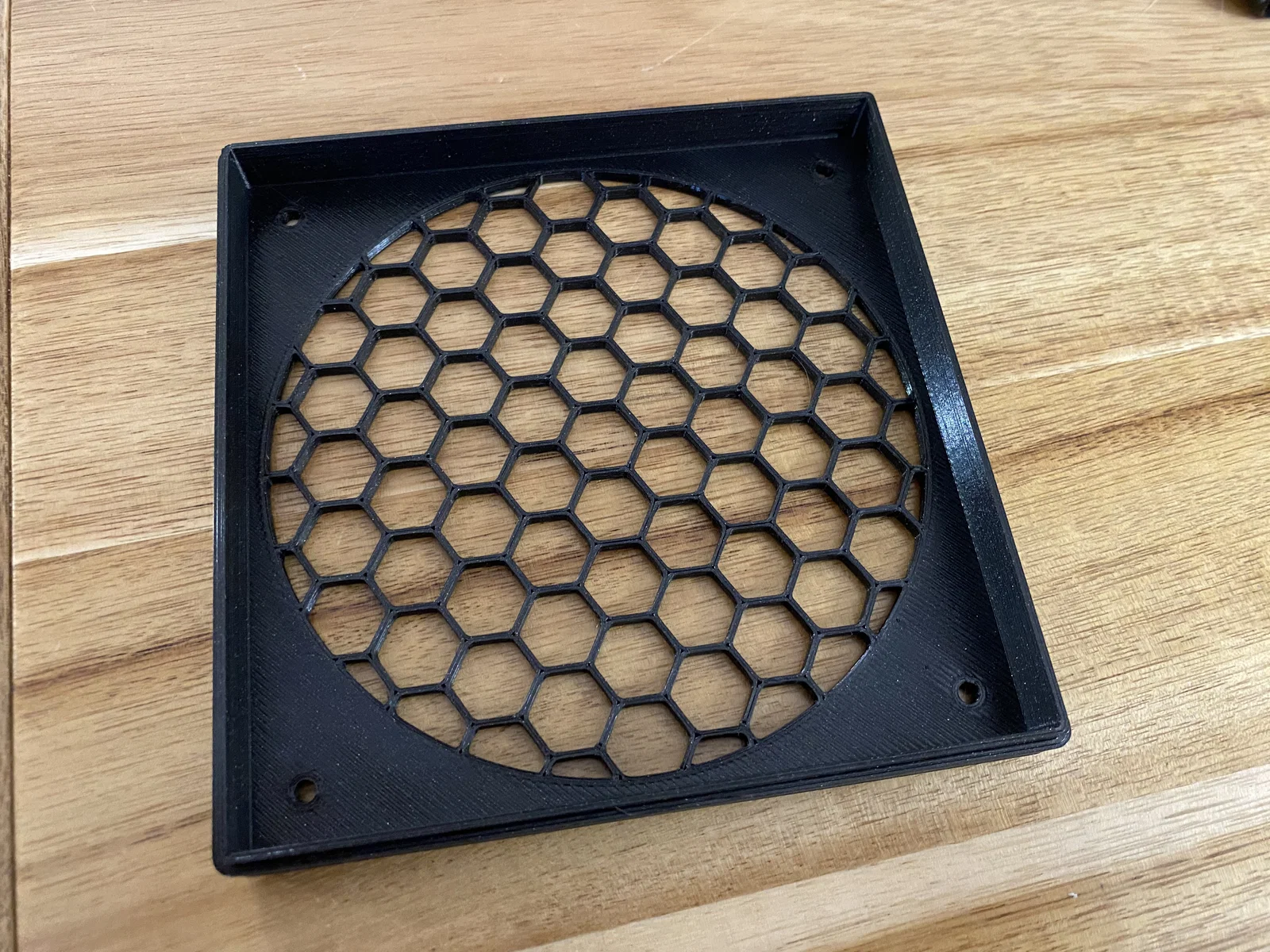

• Fan Housing, Fan Filter Compartment, & Fan Filter Housing:
  • Dời lỗ đi dây qua phía đối diện để đảo hướng quạt (hút không khí đi qua filter vào trong, thay vì thổi không khí ra qua filter)

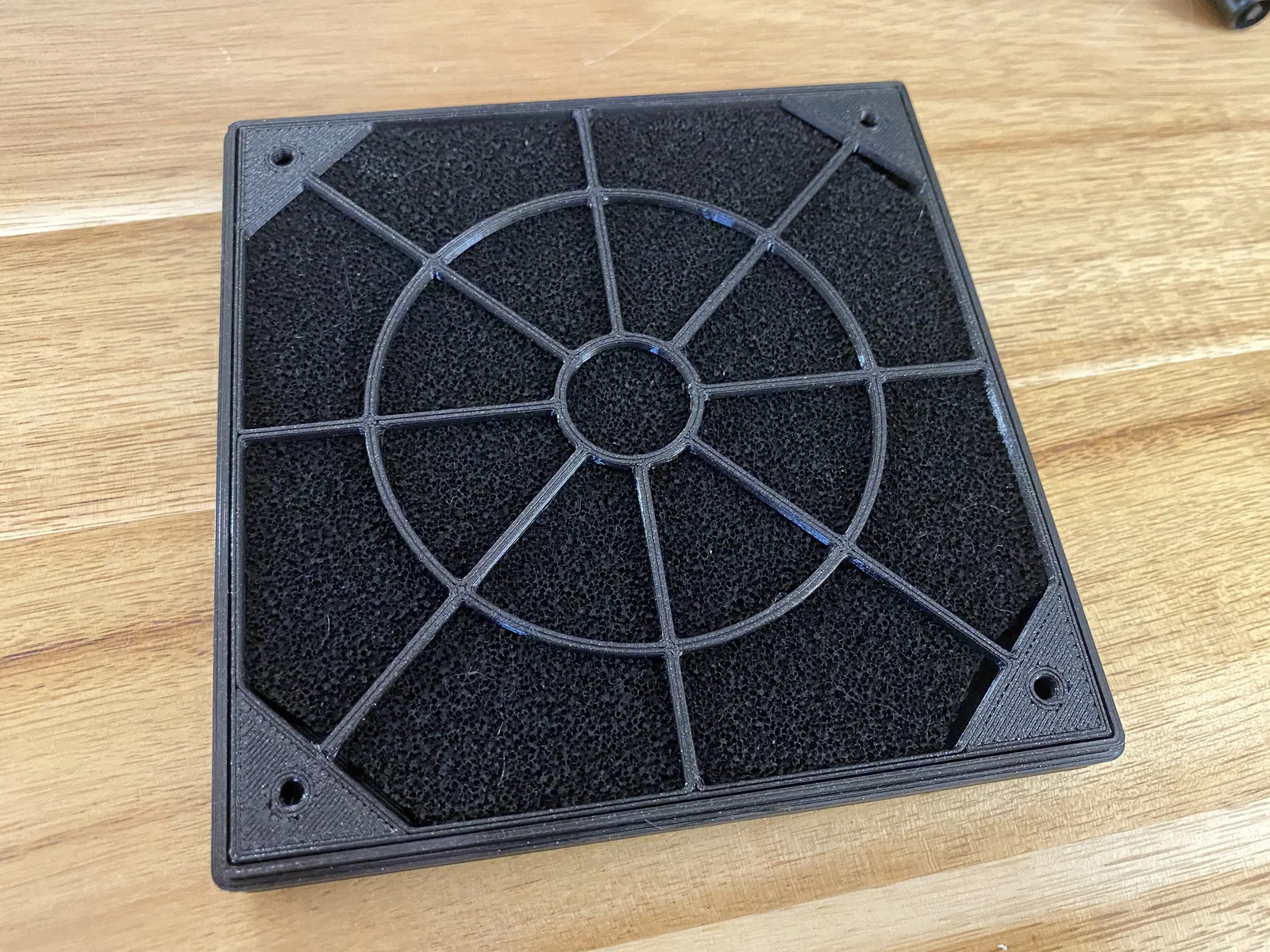

  • Bỏ rãnh lắp filter và đổi sang kiểu để filter (và filter compartment) đặt lọt bên trong, kẹp giữa fan housing và fan filter compartment
  • Thêm lỗ vít ở 4 góc để có thể ráp bằng 4 con vít M3 x 50 mm & tán M3

Linh kiện:

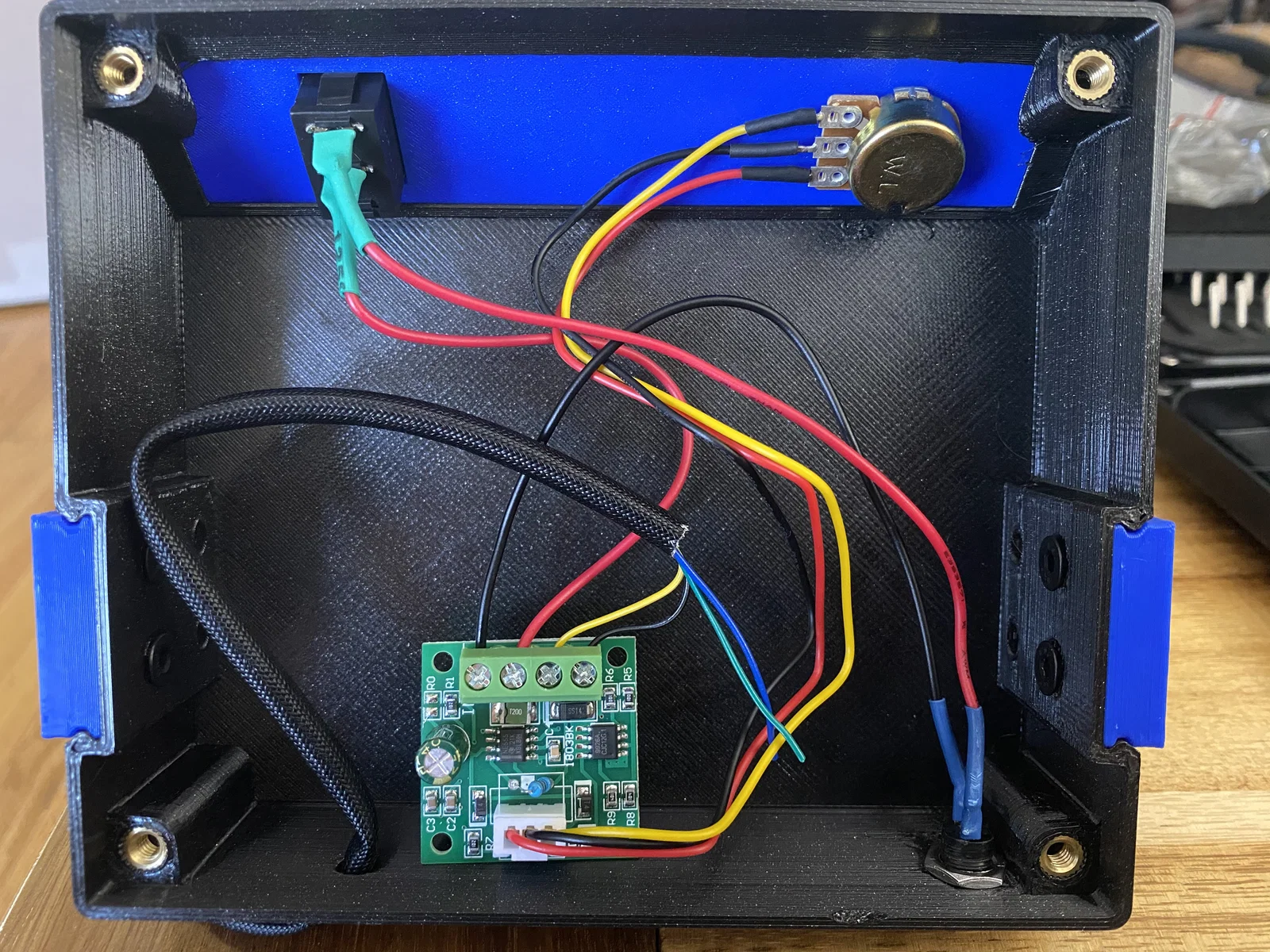

• PWM Motor Speed Controller
• 5.5 x 2.5 mm Female Socket Panel Mount Connector
• KCD1 2 Pin 250V 3A SPST Black Boat Switch 21x15
• Noctua NF-F12 iPPC 3000 PWM Cooling Case Fan
• [12V 1A Power Supply, 100-240V AC to DC 12 V](<12V 1A Power Supply, 100-240V AC to DC 12volt>)

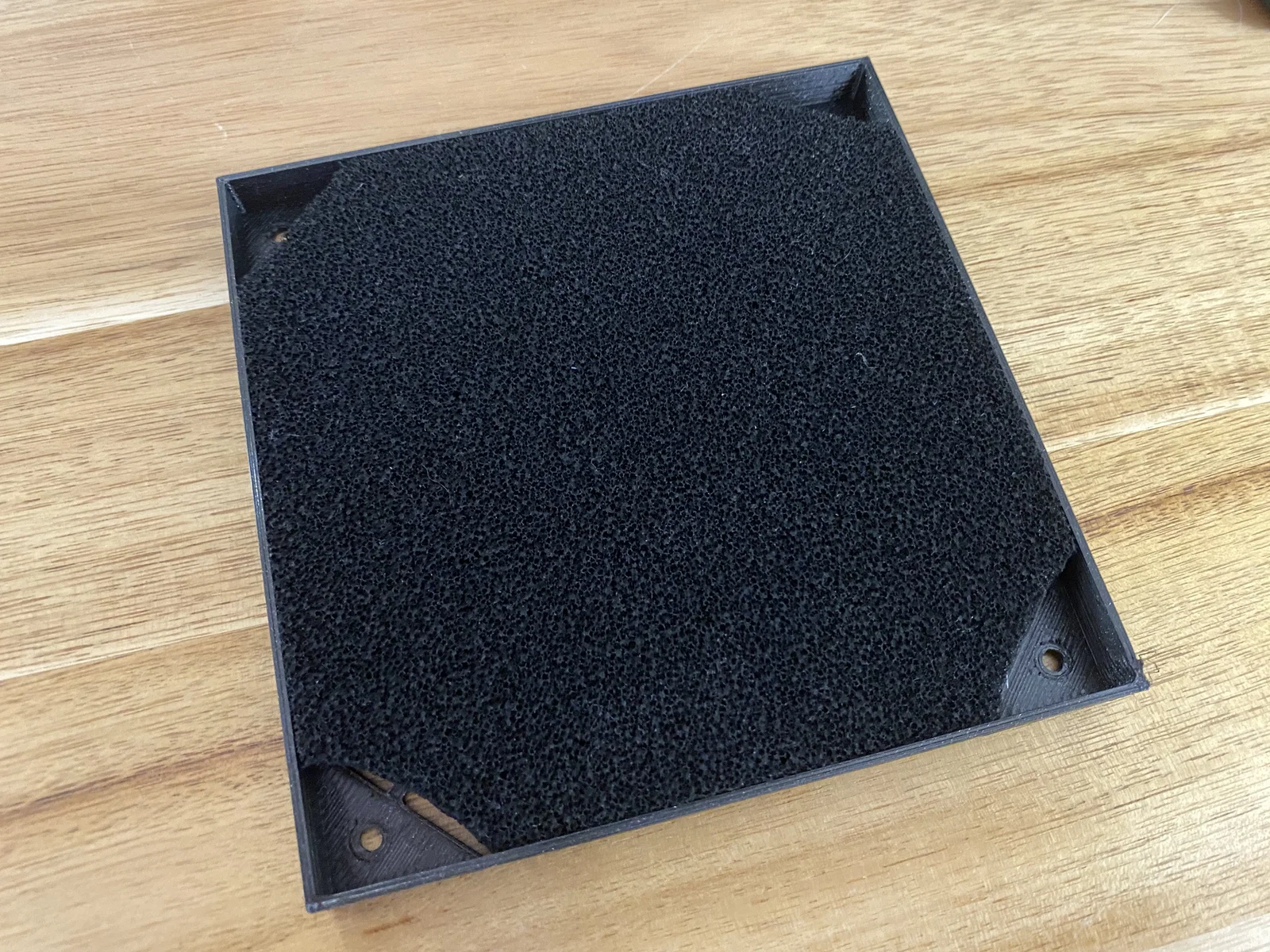

• Activated Carbon Filter (cần cắt tỉa để vừa)
• M4 Heat Set Inserts
• M4 Screws
• Vít M3 x 50 & tán M3
