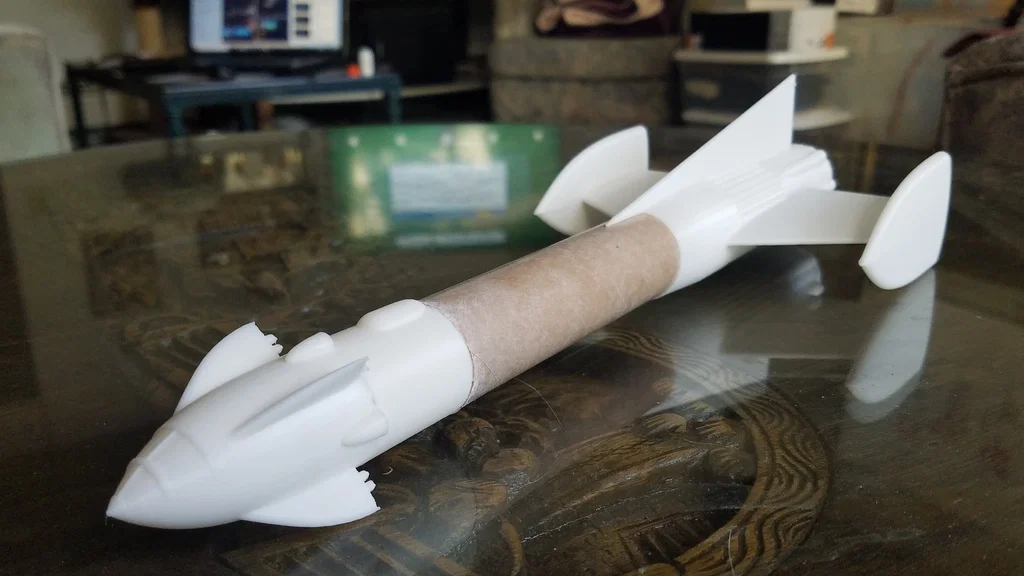

Rocket mô hình Fireball XL-5 (Flying Model Rocket)

Fireball XL-5 (chưa test) là mẫu model rocket có thể bay.

WIP NOTES:

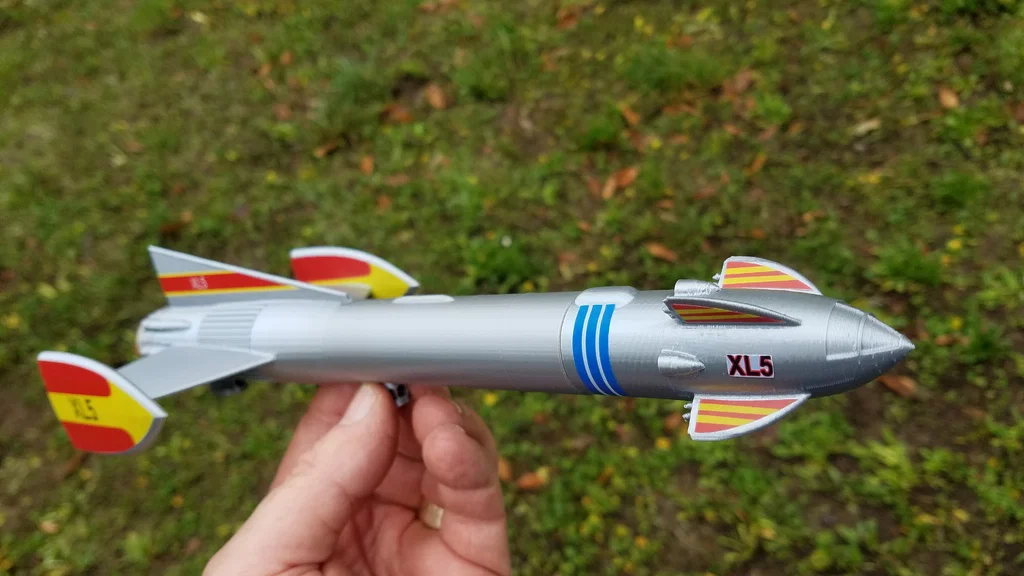

12-5-18 - Đã thêm file decal dạng PDF để in 1 bộ và 2 bộ decal XL-5. Cũng kèm theo file Silhouette Studio nếu bạn có máy Silhouette và muốn cắt decal.

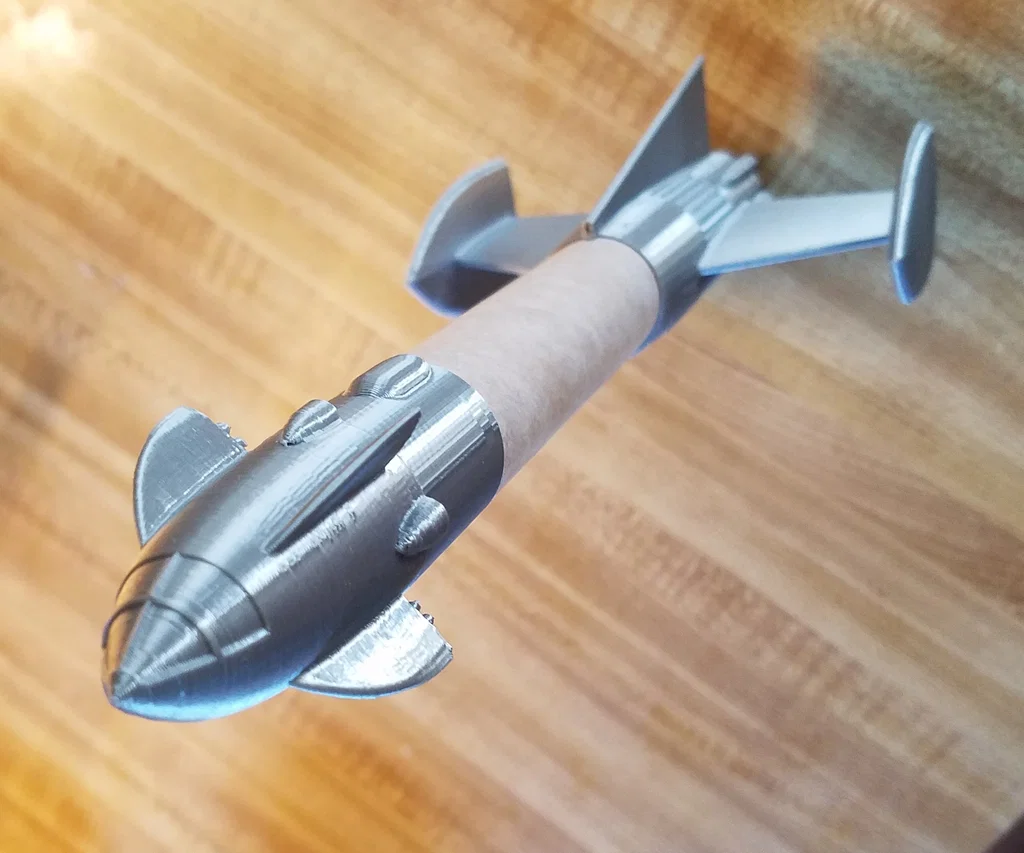

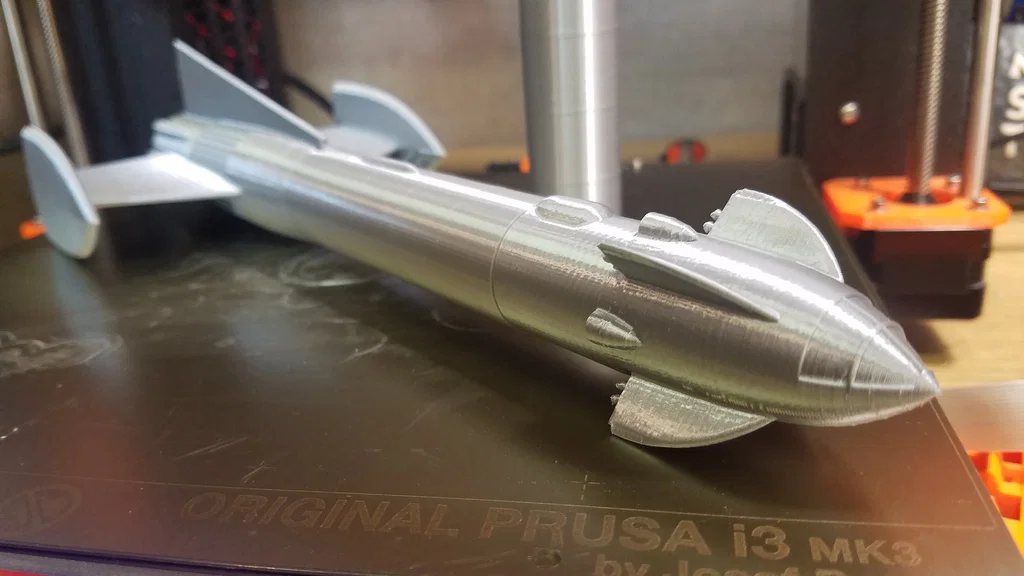

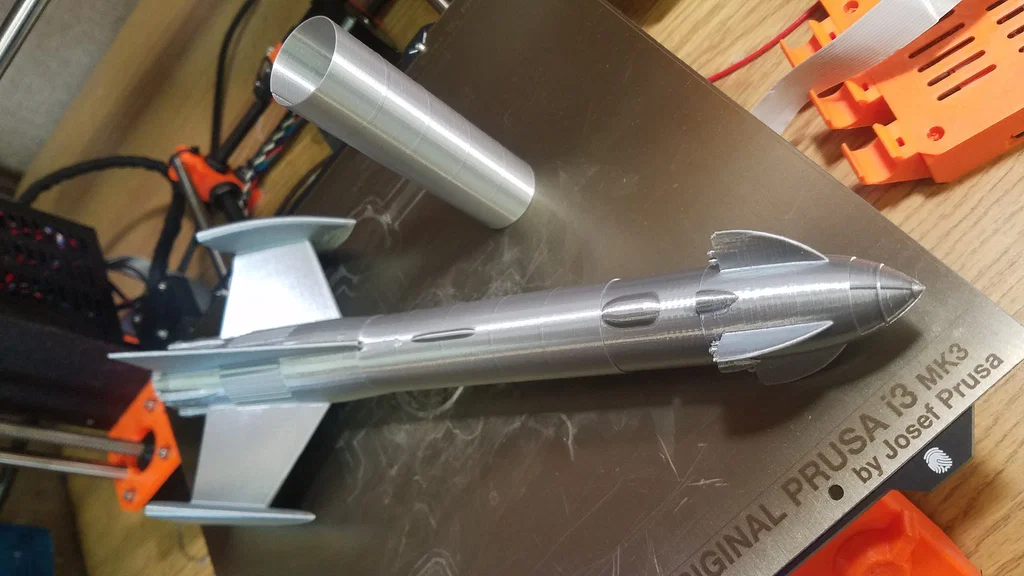

• Mình tạo thêm một lớp vỏ thân mỏng cho phần giữa của XL-5 – lên màu Silver nhìn ĐẸP dữ lắm!! Bạn cần in ở chế độ VASE mode để thành siêu mỏng và nhẹ.

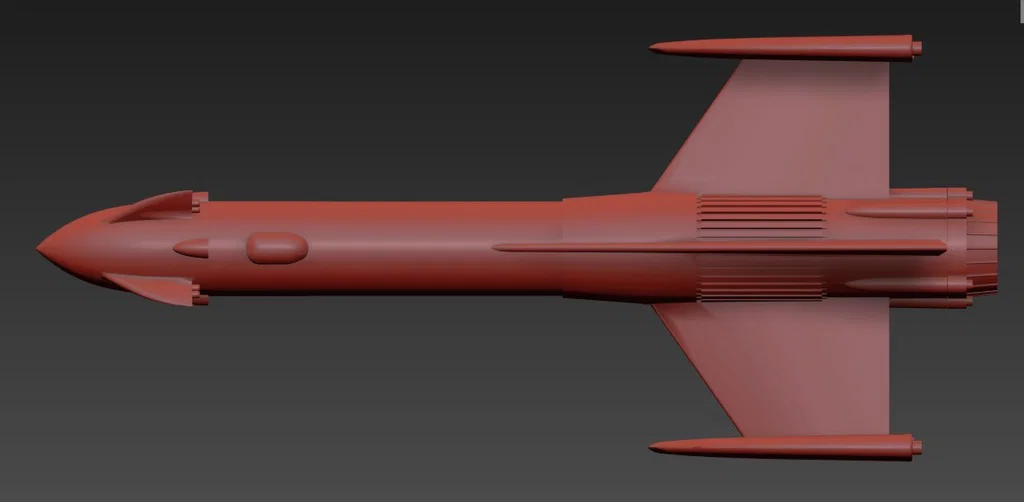

• Sau khi in bản silver đẹp rồi, mình thấy mesh Fireball Jr bản gốc có vấn đề nghiêm trọng nên đã rebuild lại hoàn toàn. Bản mới in ra mượt và đẹp hơn nhiều.

Mình đang dùng CC3D Silk Silver PLA cho bản này, xài đã lắm. http://a.co/d/b0CpHTO Các phần bạn cần để hoàn thiện

196 mm ống thân Estes BT-50
68 mm ống thân Estes BT-20
Dây shock cord
Dù (parachute) 12" đến 14"
Tạ mũi (đất sét hoặc hạt chì)

Launch lug có thể dùng với rod thông dụng hoặc rail nhỏ.

Post-Printing

Bạn sẽ cần dùng supports dọc theo các cánh (fins)

Cần supports cho fins – để ra chi tiết thật đẹp mình in ở layer height .05.

Ống BT-20 được dán vào các motor mount, trong đó cái phía trước đóng vai trò như motor block.

Thắt một nút nhỏ trên shock cord, rồi dán băng keo nó vào ống motor BT-20.

Luồn shock cord vào trong ống BT-50 và dán cụm motor mount vào BT-50 sao cho nozzle khớp vào ống.

Dán ống BT-50 vào fin can, canh cho thân rocket thẳng hàng với các rocket nacelles tương ứng trên fin can.
