Hệ plate router Bosch 1617 (đế RA1165)

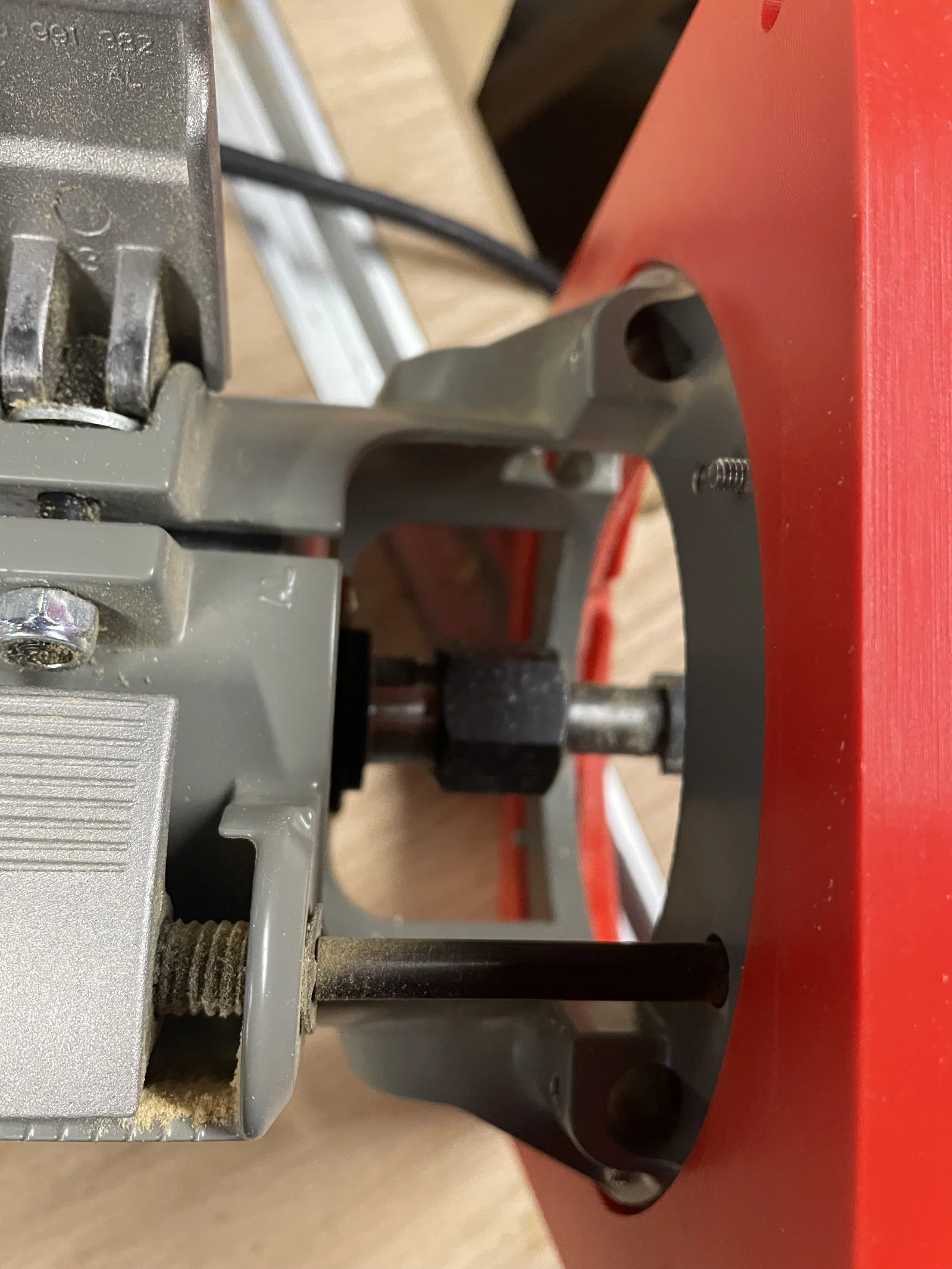

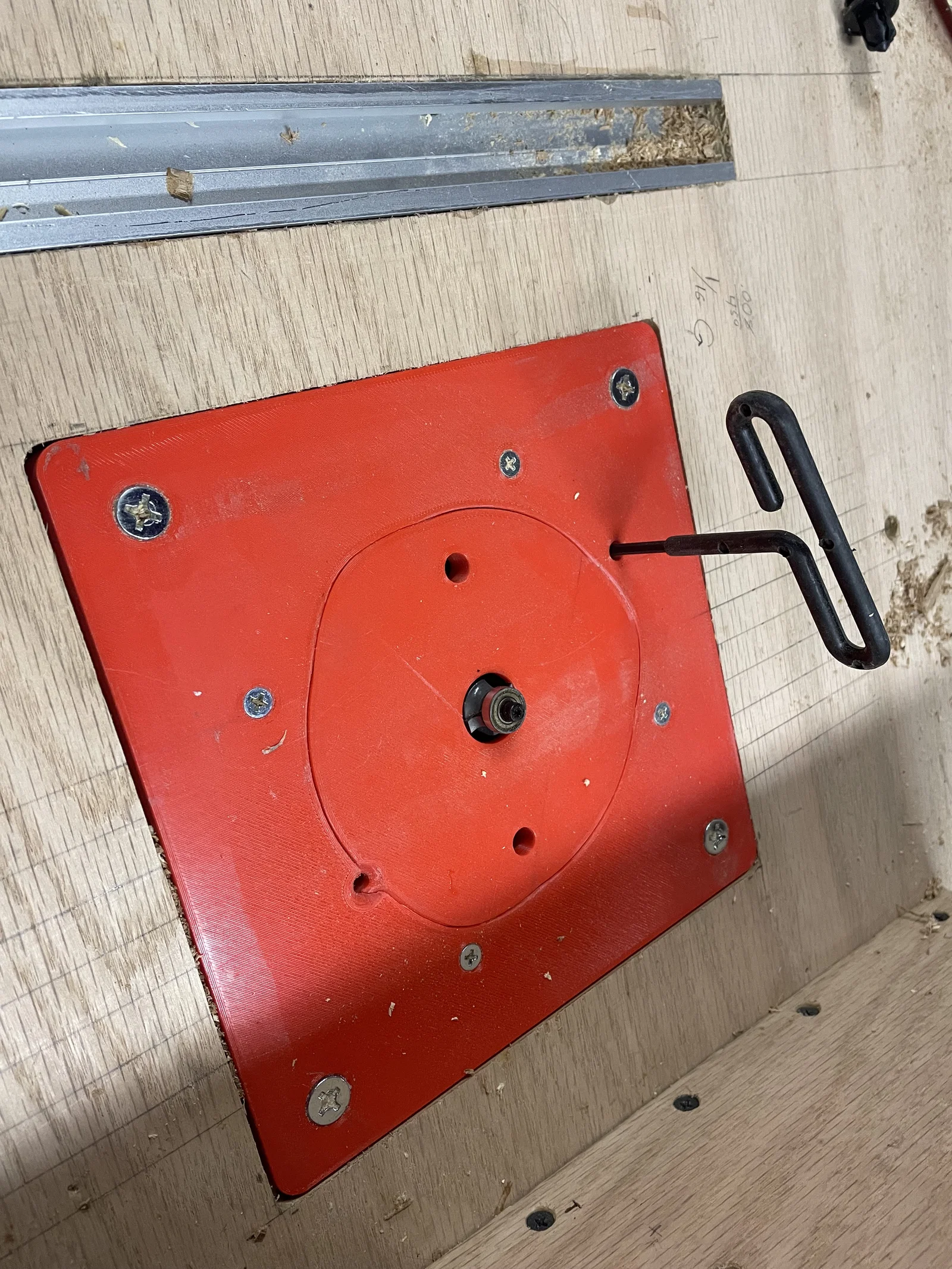

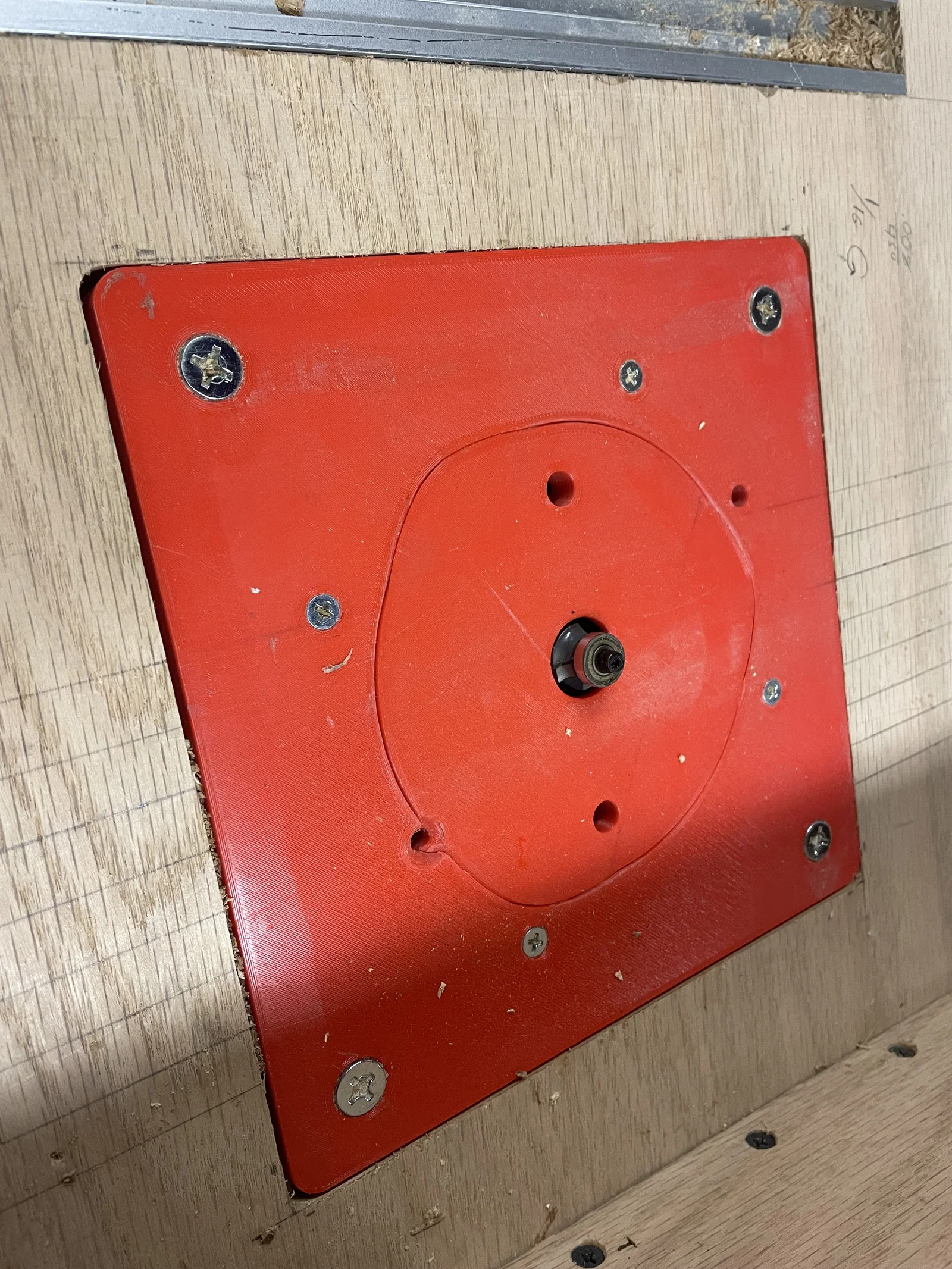

Đây là tấm plate để gắn Bosch 1617/1618 lên bàn router khi dùng chung với table mount base (RA1165). Thiết kế để lắp âm (flush mount) vào ván plywood 3/4" (chiều dày thực tế 0.72" / 23/32"). Bên dưới mình có thêm một tấm MDF 3/4" để đỡ plate, nhưng bạn có thể dùng vật liệu nào đủ dày và đủ chắc để giữ router. Mình đã dùng ổn định vài năm, in bằng PLA (không in solid nhưng tăng số perimeters).

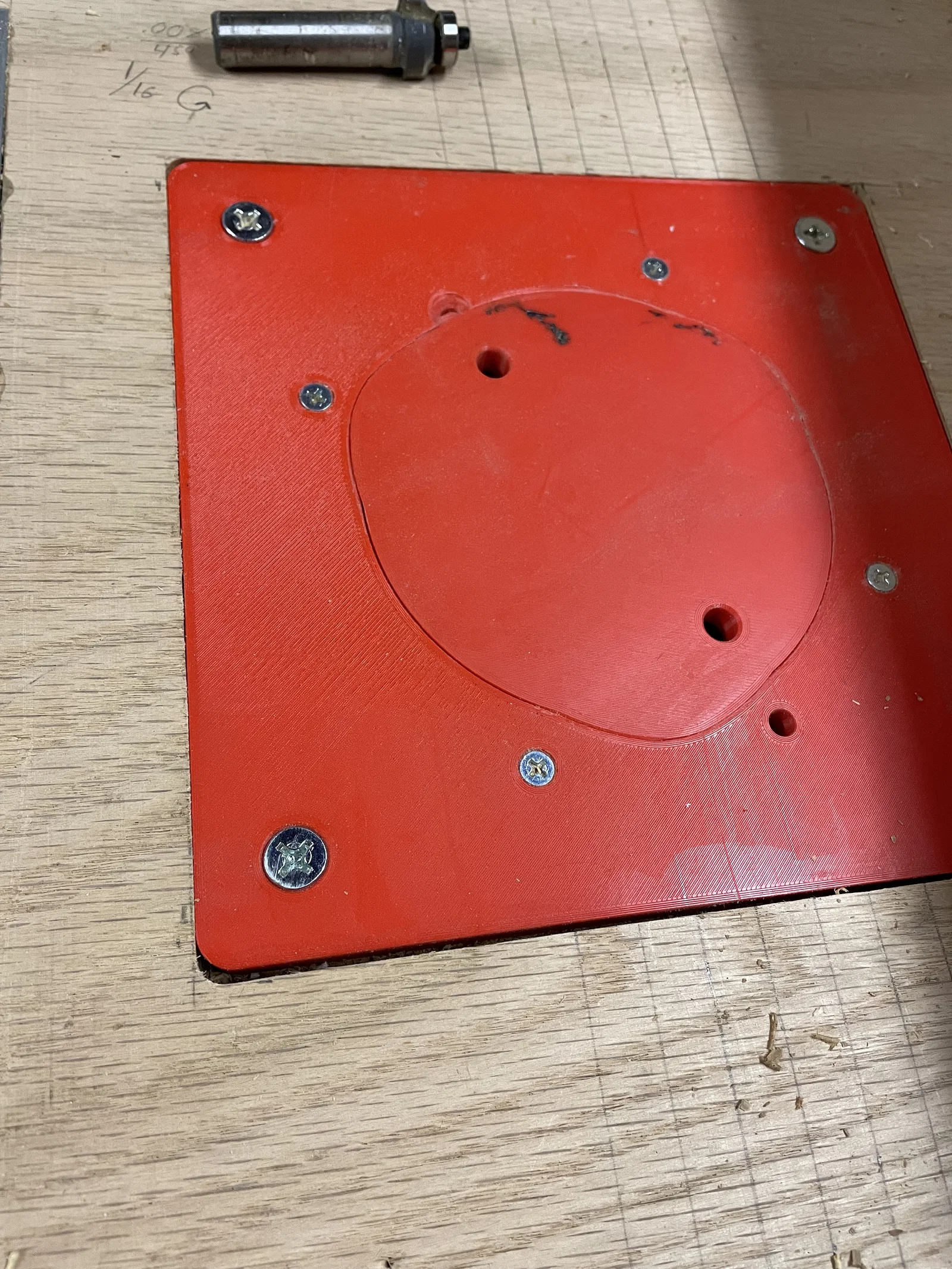

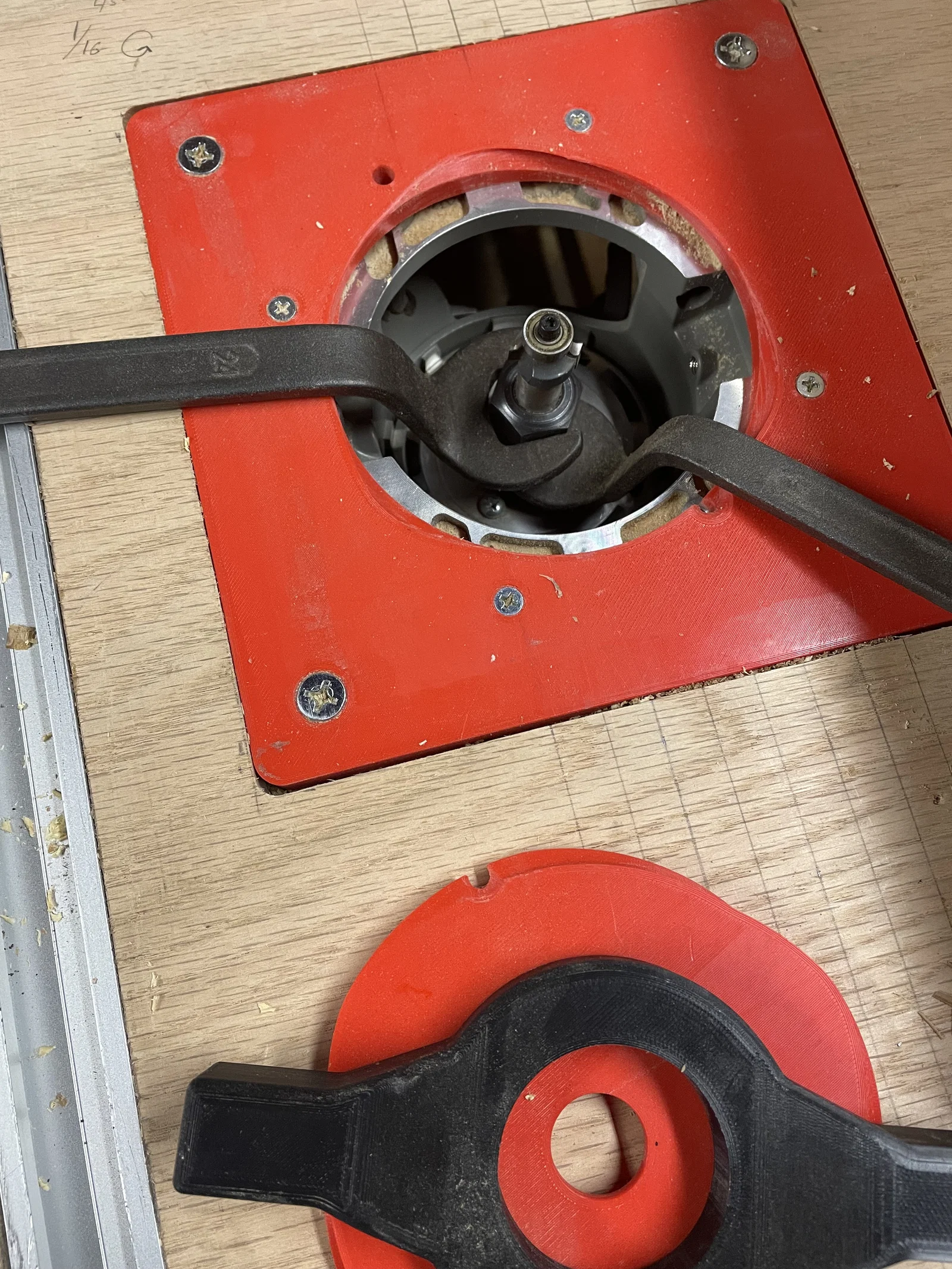

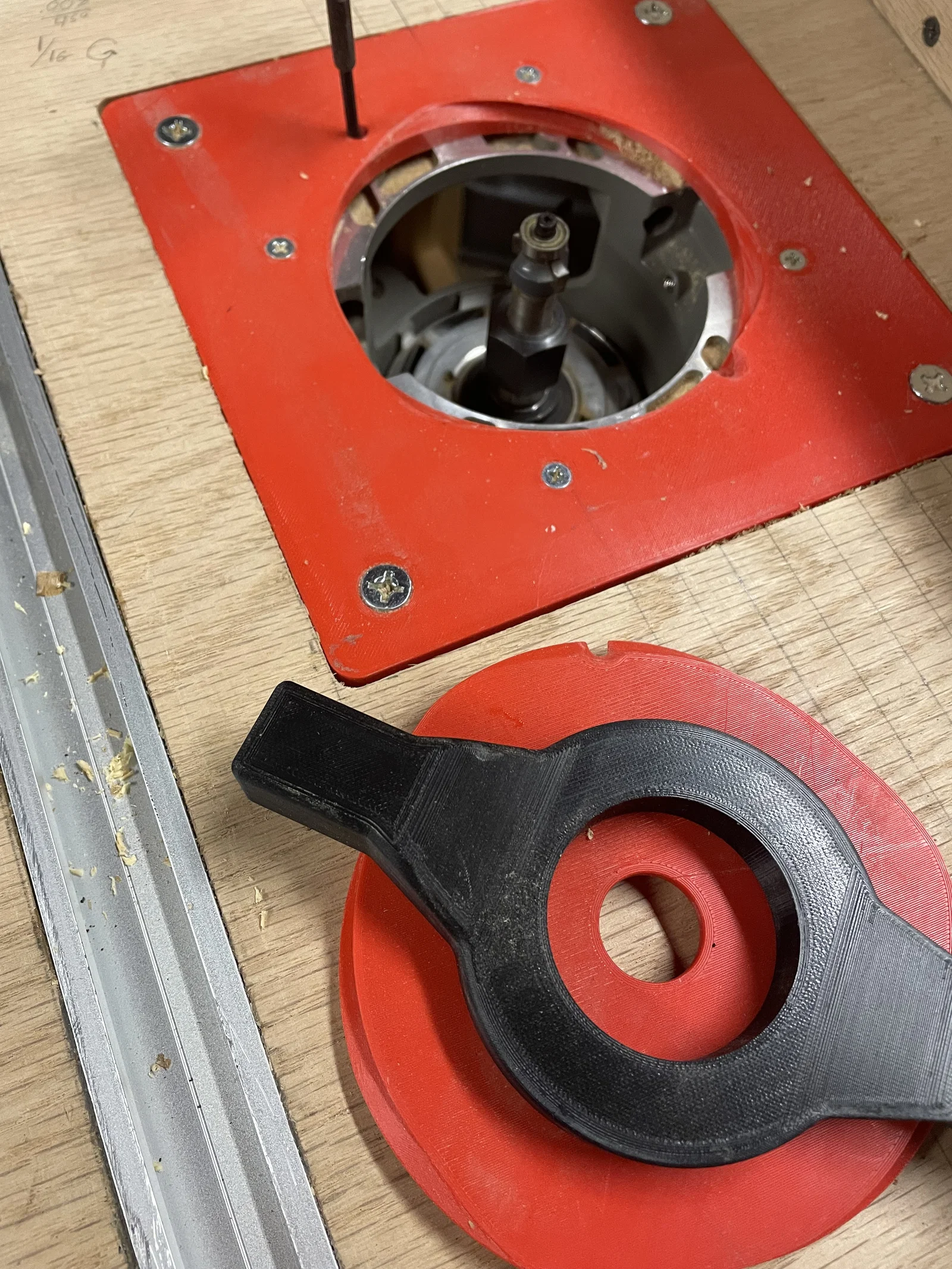

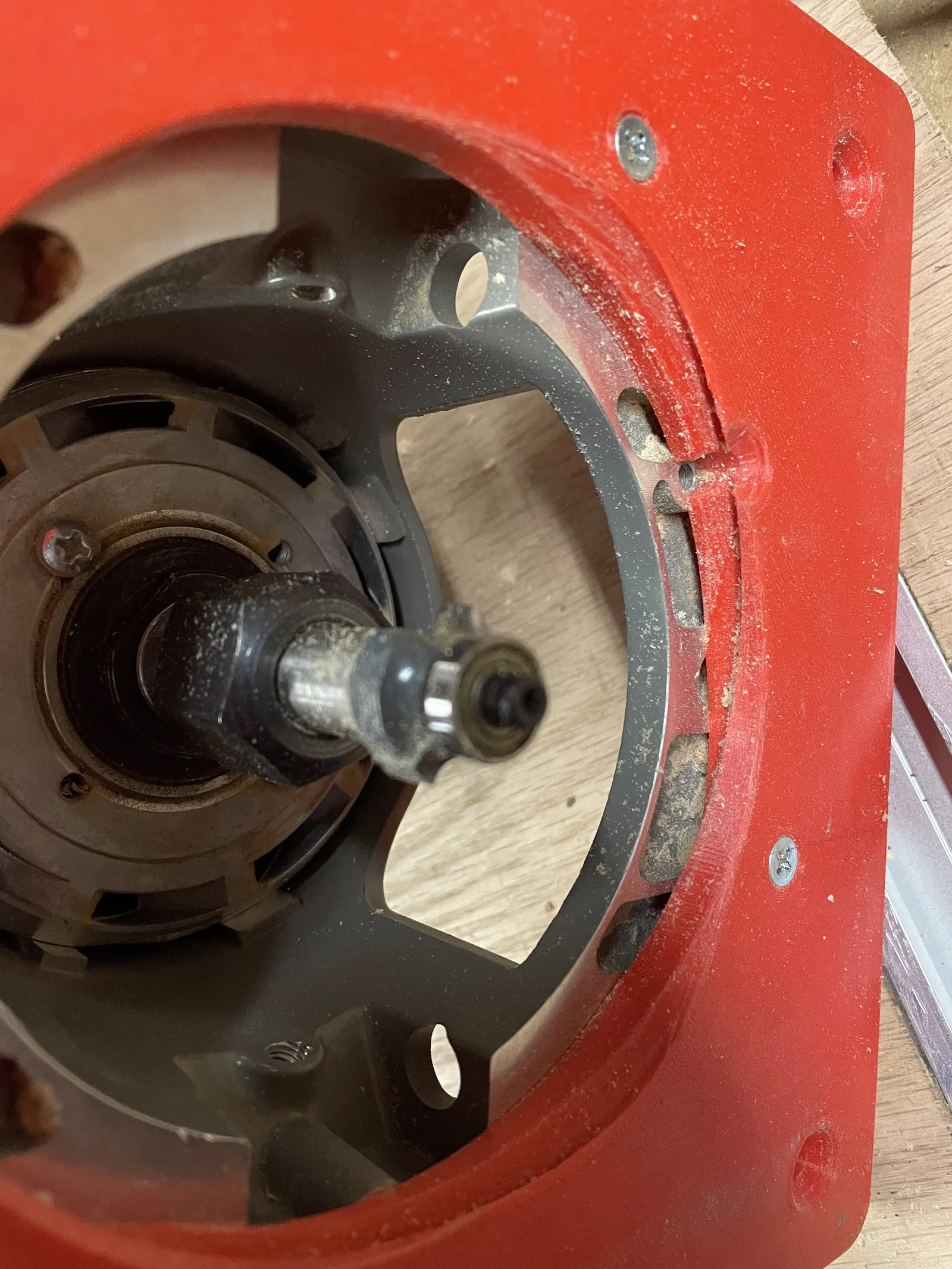

Phần insert có ren tùy biến dạng 3-start thread, cho phép vặn trực tiếp vào router plate và nằm phẳng với bề mặt plate, nhanh hơn so với dùng nhiều vít lắp. Khi tháo insert ra, bạn có thể tiếp cận collet bằng bộ dụng cụ tiêu chuẩn để thay mũi, và có một lỗ để chỉnh depth từ phía trên. Nhờ vậy bạn không cần tháo router ra để thay mũi hoặc chỉnh độ sâu; bạn chỉ cần tiếp cận phía dưới khi đổi tốc độ, hoặc khi cần thay đổi lớn về chiều cao bằng clamp.

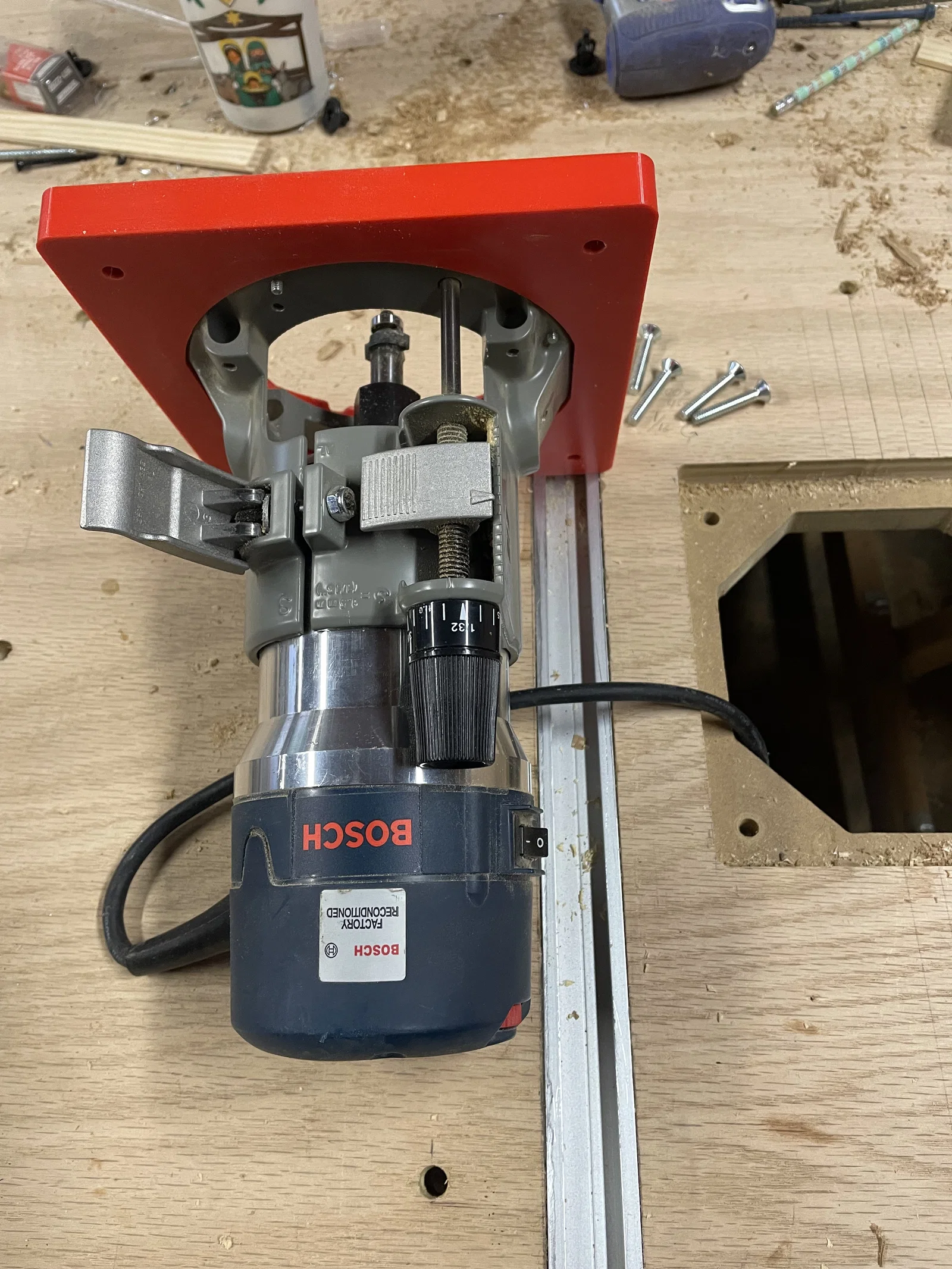

Lỗ vuông (6 5/8") trên bề mặt trên có thể cắt bằng cưa lọng (jigsaw) và khoan lỗ 5/16" ở các góc. Mình khuyên cắt thô theo dạng bát giác, rồi dùng template để phay (route) ra hình cuối cùng và khoan các lỗ (kích thước dành cho ốc cấy ren 1/4" – 1/4" threaded inserts) đúng vị trí. Dụng cụ spanner cần chốt/dowel 5/16"—dùng gỗ, nhựa hoặc in ra cũng được. Đế router bắt vào plate bằng 4 vít M4 đầu chìm (counter sunk).

Mẫu này có thể chỉnh để làm lỗ lớn hơn ngay trong slicer. Bạn cũng có thể scale theo phương đứng một chút để bù cho độ dày mặt bàn thực tế, miễn sao vẫn xấp xỉ chuẩn 3/4".
