Adapter bắt vít cho ngàm tường Govee Glide Hexa (+ khuôn canh vị trí)

Sau một thời gian dùng, miếng dán zin của các panel Govee Glide Hexa bên mình bị xuống keo và đèn rớt khỏi tường, nên mình thiết kế giải pháp thay thế này cho chắc chắn, dùng lại được. Thay vì dùng keo dán, adapter này cho phép gắn cơ học an toàn bằng ốc vít, đinh, thậm chí ghim bấm.

Cách hoạt động

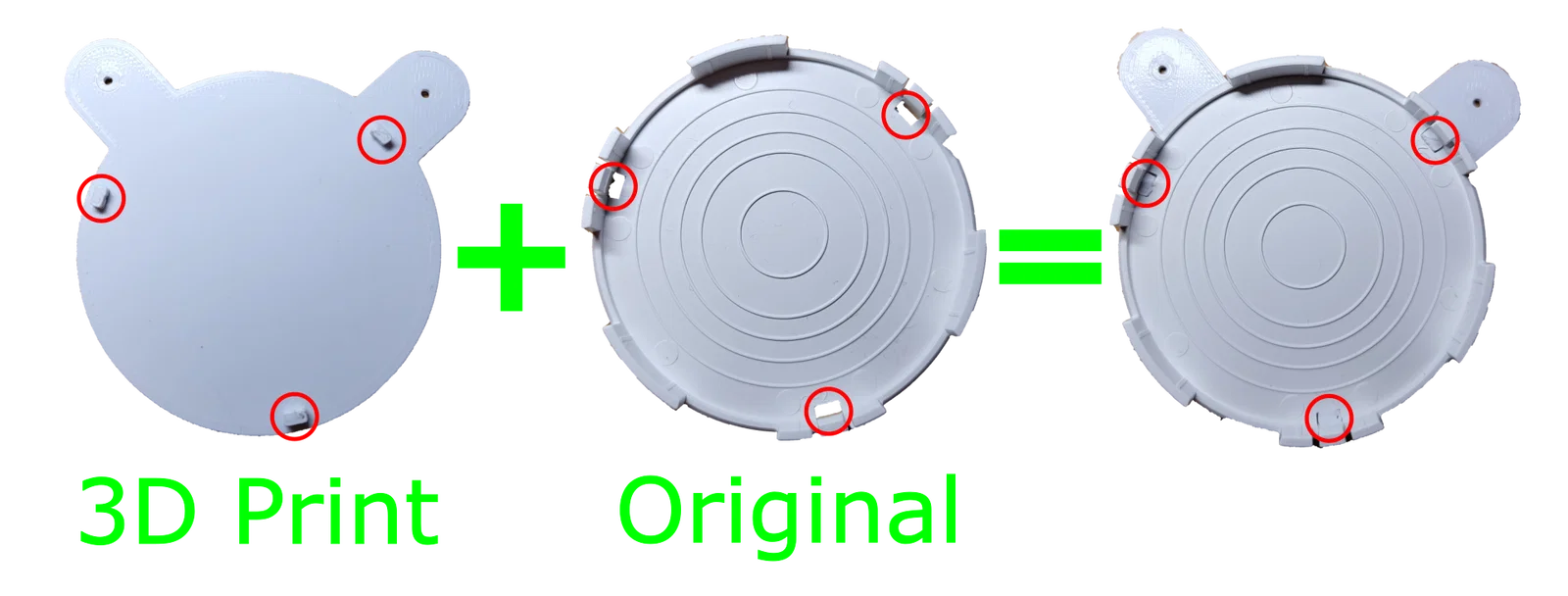

Adapter in sẵn chỉ cần gài (clip) từ phía sau vào ngàm nhựa zin của Govee. Khi đã kết hợp lại, cả cụm có thể được bắt chặt lên tường thông qua các lỗ/ống treo tích hợp. Sau đó, panel Govee Hexa được gắn vào ngàm zin như bình thường.

Kèm khuôn canh vị trí (template)

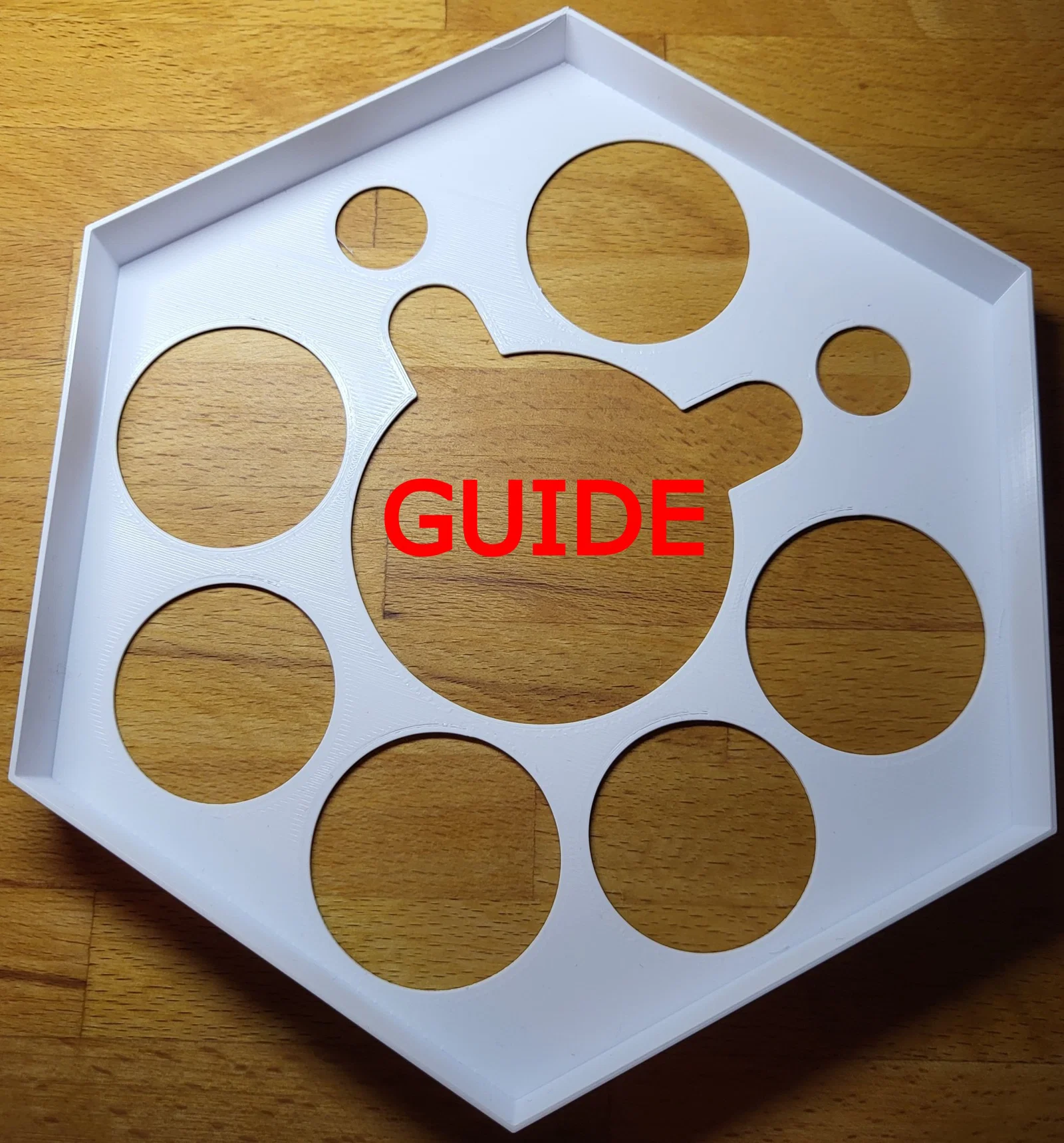

Để đảm bảo bố cục lục giác (hexagon) chuẩn trên tường, trong project có kèm một khuôn canh (schablone/template) phù hợp. Chỉ cần đặt khuôn này giữa các ngàm đã lắp để đánh dấu đúng vị trí cho ngàm tiếp theo.

Ưu điểm

• Không để lại vết keo hoặc làm hư tường.
• Bám cực chắc và bền, kể cả trên bề mặt tường nhám.
• Tháo lắp dễ, tái sử dụng được.
• Ngàm nằm sau panel nên hoàn toàn không thấy.

Cài đặt in (Print settings)

• Vật liệu: PLA hoặc PLA+ là đủ dùng.
• Stützstruktur (Supports): Không cần. Tất cả chi tiết có thể đặt nằm phẳng để in.
• Chiều cao lớp (Layer height): 0.2 mm hoặc 0.28 mm là lý tưởng cho chi tiết chức năng này.
• Infill (Füllung): 20% là mức tiêu chuẩn tốt. Thực tế chi tiết cũng đã rất cứng nhờ số lượng walls.

Lắp đặt

1. In số lượng adapter cần dùng và ít nhất 1 cái khuôn.

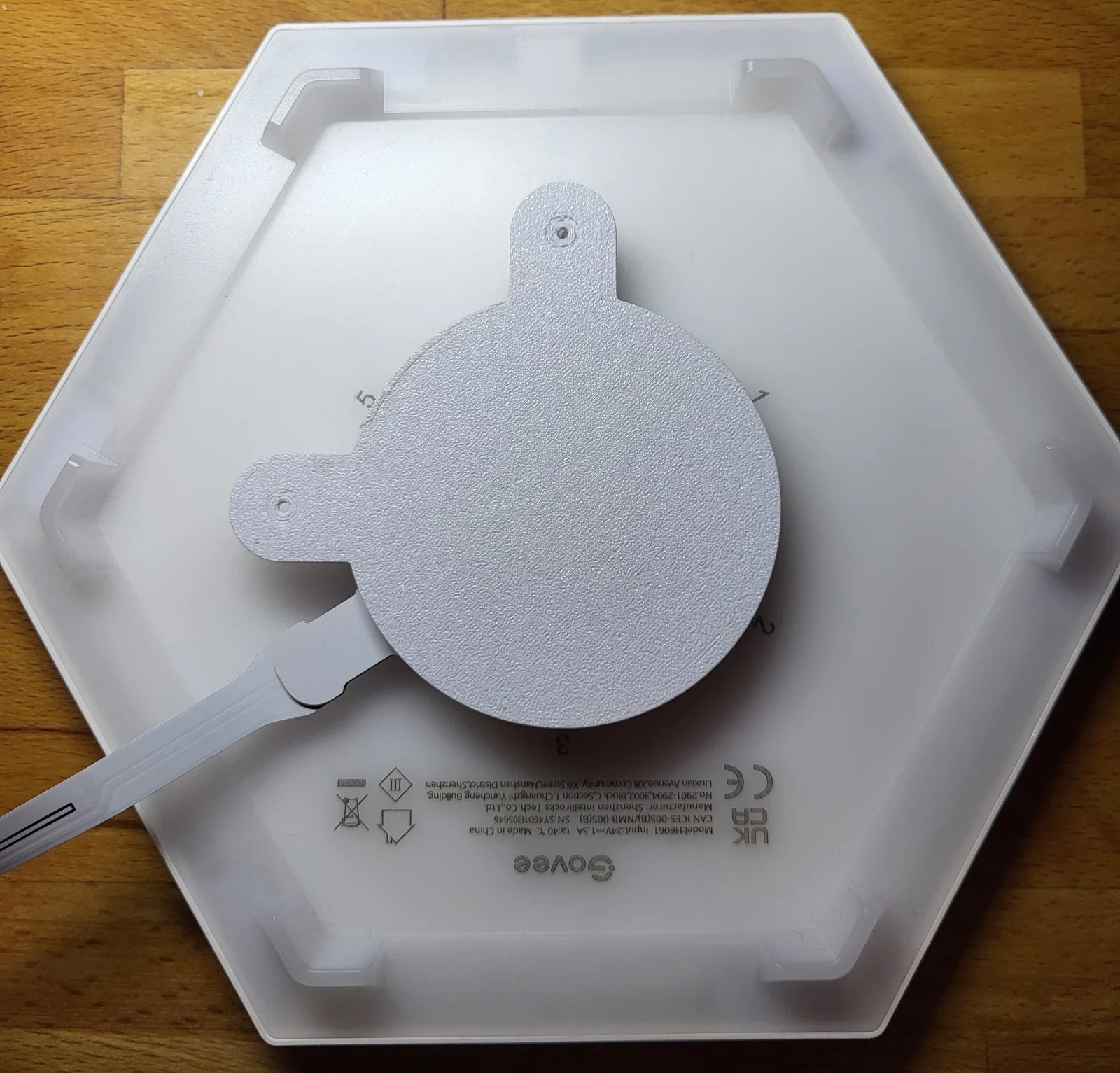

2. Gài 1 adapter từ phía sau vào mỗi ngàm Govee zin.

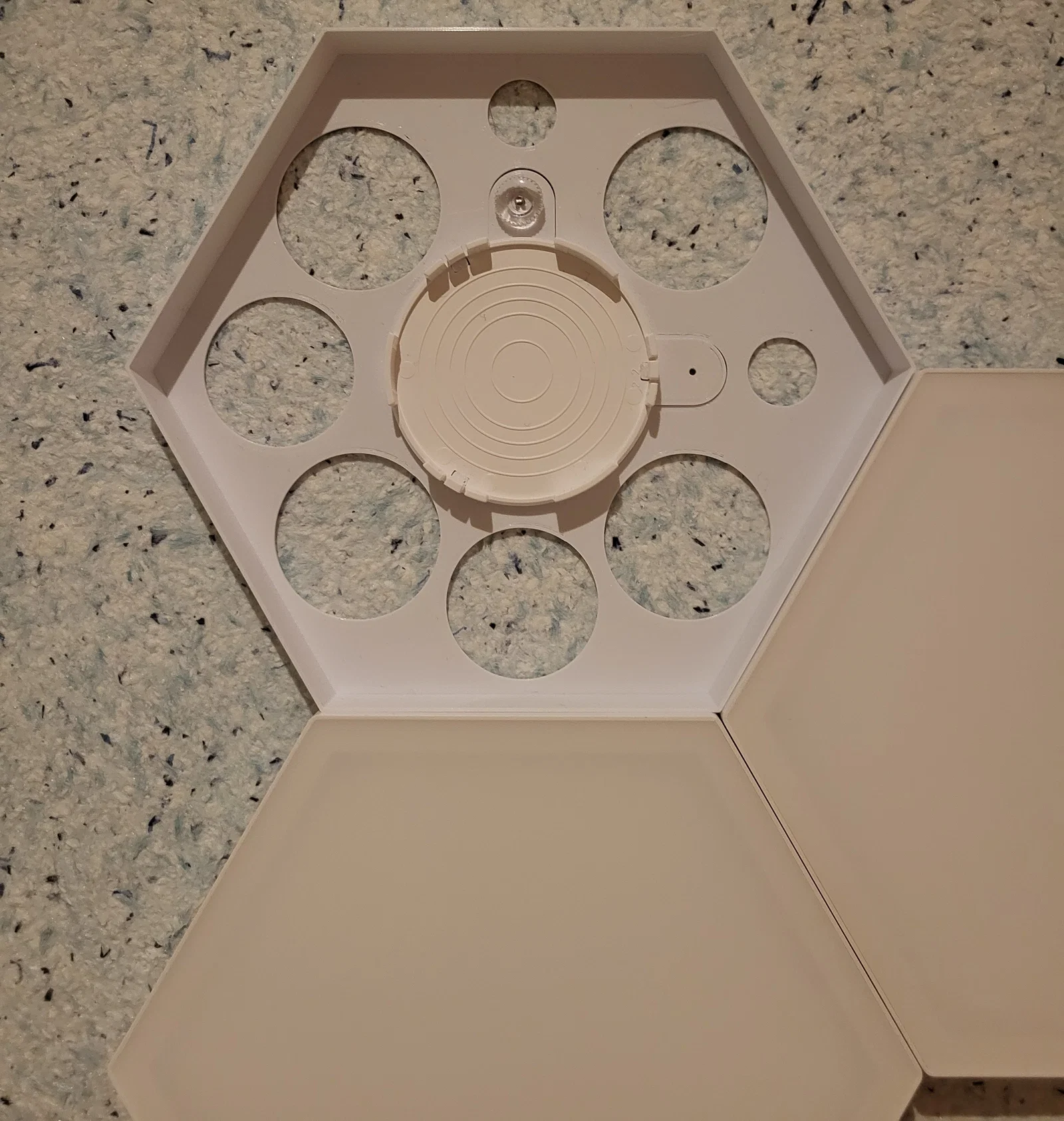

3. Canh khuôn lên tường tại vị trí muốn đặt ngàm đầu tiên, rồi đặt cụm ngàm (đã gắn adapter) vào phần khoét trên khuôn.

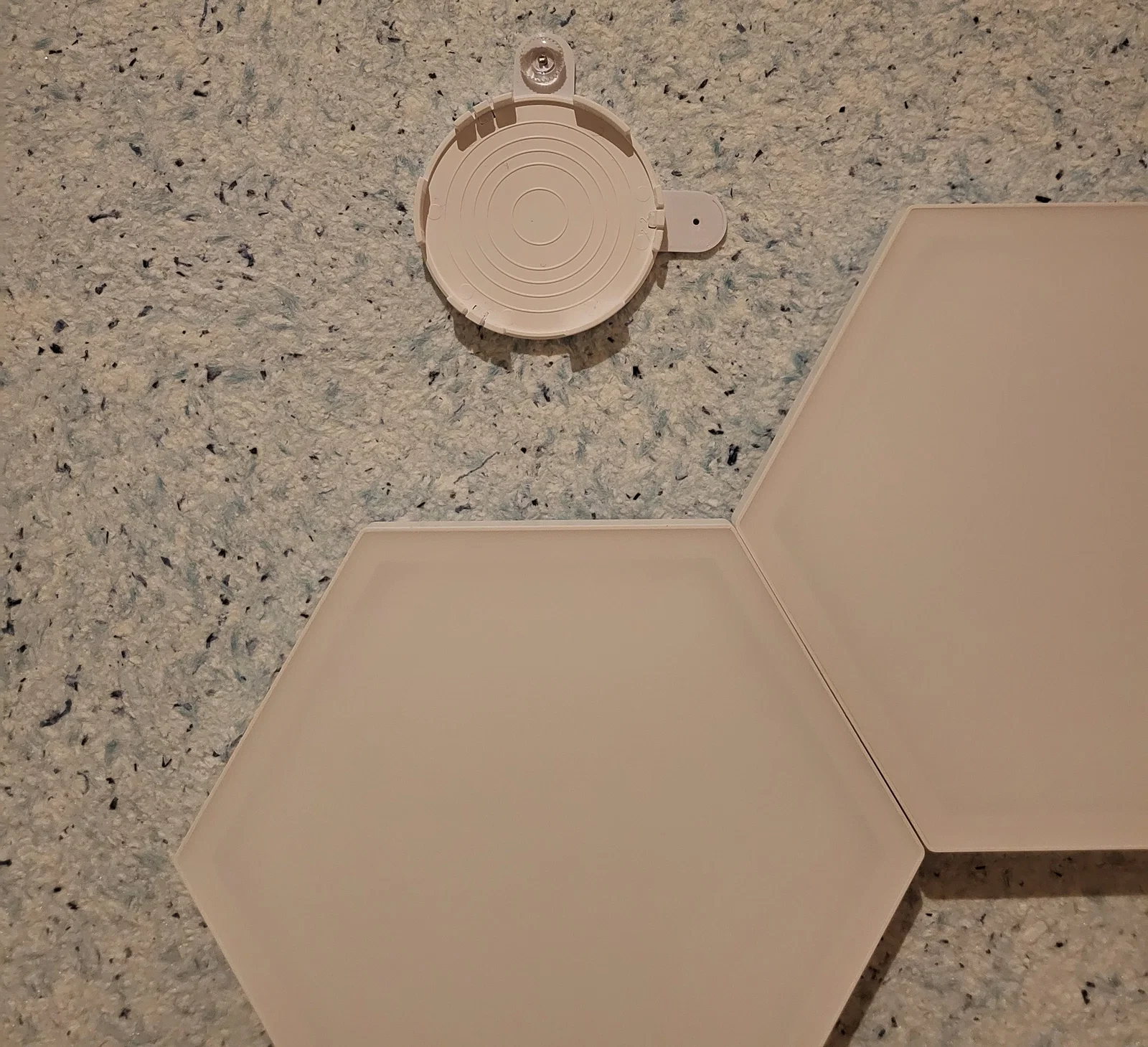

4. Bắt ngàm lên tường qua lỗ/ống treo bằng ốc vít hoặc đinh.
5. Gỡ khuôn ra và gắn panel Govee Hexa đầu tiên vào ngàm vừa bắt.
6. Để canh vị trí ngàm tiếp theo, gắn khuôn vào một trong các đầu nối còn trống của panel đang treo. Phần khoét trên khuôn sẽ chỉ đúng vị trí chính xác cho ngàm tường kế tiếp.
7. Bắt ngàm tiếp theo, gỡ khuôn, gắn panel tiếp theo vào và lặp lại đến khi hoàn thành toàn bộ pattern.
8. Xong!

Hy vọng cách này giúp mọi người set up dễ hơn. Mình rất mong nhận được góp ý và hình ảnh từ mọi người!
