Công tắc Korry cho Airbus A320 FCU (Airbus A320 FCU Korry style Switch)

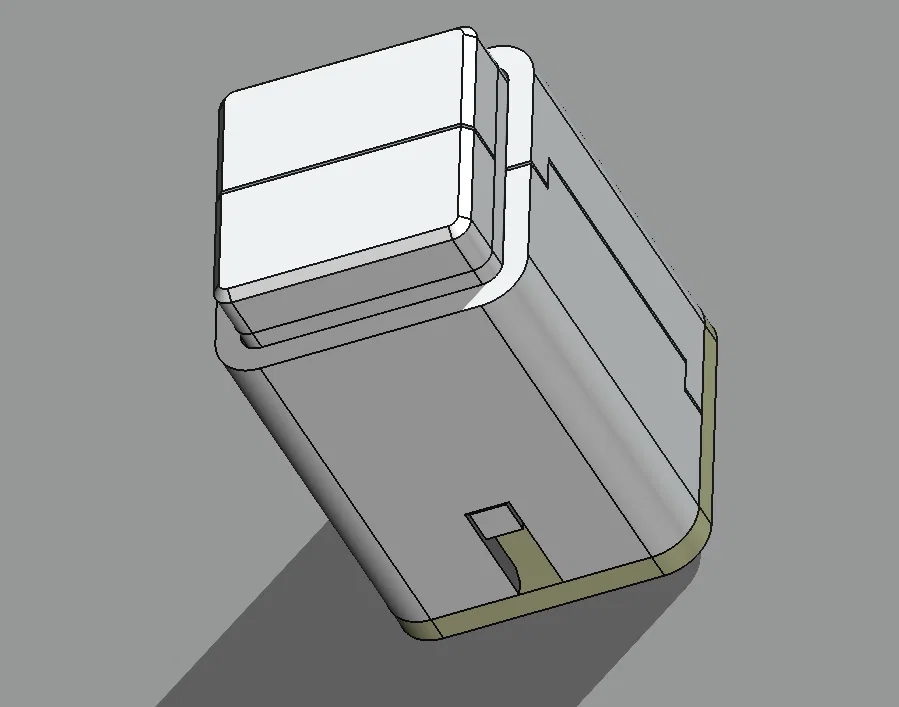

Công tắc kiểu Korry cho các nút Autopilot và Auto Throttle trên panel FCU của A320. Các chi tiết in 3D gồm Button Light Guide và Button Housing. Cả hai in bằng Black PLA, 100% infill, layer height 0.15. Có kèm một thiết kế Housing thay thế dạng 2 mảnh, giúp loại bỏ ma sát giữa các lớp của thiết kế 1 mảnh, nhưng đổi lại phải in và dán keo 2 phần lại.

Button Top Indicator và Bottom Legend được gia công CNC từ acrylic. Phần Top: 3mm smoked dán với 3mm clear. Phần Bottom: 3mm opal dán với 3mm clear. Hai nửa được dán lại với nhau, ở giữa phủ một lớp sơn đen để triệt light bleed. Sau đó tổng thể được sơn phun đen và khắc (engrave). Lớp smoked ở Top tạo hiệu ứng “ẩn khi chưa sáng” cho indicator màu xanh lá. Lớp opal ở Bottom vẫn thấy chữ ngay cả khi backlighting tắt.

Thiết kế có thể dùng PCB EFIS loại nhỏ cho LED, điện trở, switch và header pins. Có kèm file ZIP để đặt làm PCB từ JLCPCB, PCBWay, v.v. trong model EFIS.

Thiết kế để lắp vừa với FCU Panel của mình:

Airbus A320 FCU Panel by MANTOGA | Download free STL model | Printables.com

Linh kiện PCB:

Switches: (bản through hole 4.3mm) 50/100PCS 3X6mm H=5/4.3mm DIP 2Pin SMT 260GF Micro Switch Black White Push Button Switch Momentary Tact Switch Key Power Button - AliExpress

LED's : (Green và White) 100Pcs 2x5x7 mm Square LED Diode White Red Green Blue Yellow Orange 2x5x7mm Rectangular Clear Diffused DIY Lights Emitting Lamp - AliExpress

Resistors: Bất kỳ loại ¼ watt

Header Pins: Bất kỳ loại 0.1"

Lắp ráp:

1. Hàn switch lên mặt trên và hàn header pins cùng điện trở ở mặt dưới của PCB
2. Luồn chân LED qua mặt dưới của light guide rồi hàn vào PCB
3. Dán Indicator và Legend lên phía trên của light guide
4. Trượt housing xuống trùm lên light guide và dán keo mép dưới vào PCB
5. Dán cụm này vào mặt sau của panel EFIS

Có kèm một solder jig in 3D để giúp canh thẳng hàng LED trong lúc lắp ráp.
