Armillary Sphere (Thiên cầu vòng) – Mô hình lắp ráp in 3D
Mô hình Armillary Sphere in 3D có vòng thiên cầu kèm tham chiếu quỹ đạo/quá cảnh Mặt Trăng & Mặt Trời. Thiết kế dung sai sát để chà nhám, sơn; nên dry fit trước. Trục dùng ống 5mm hoặc in thanh 5×187mm.
Mô tả

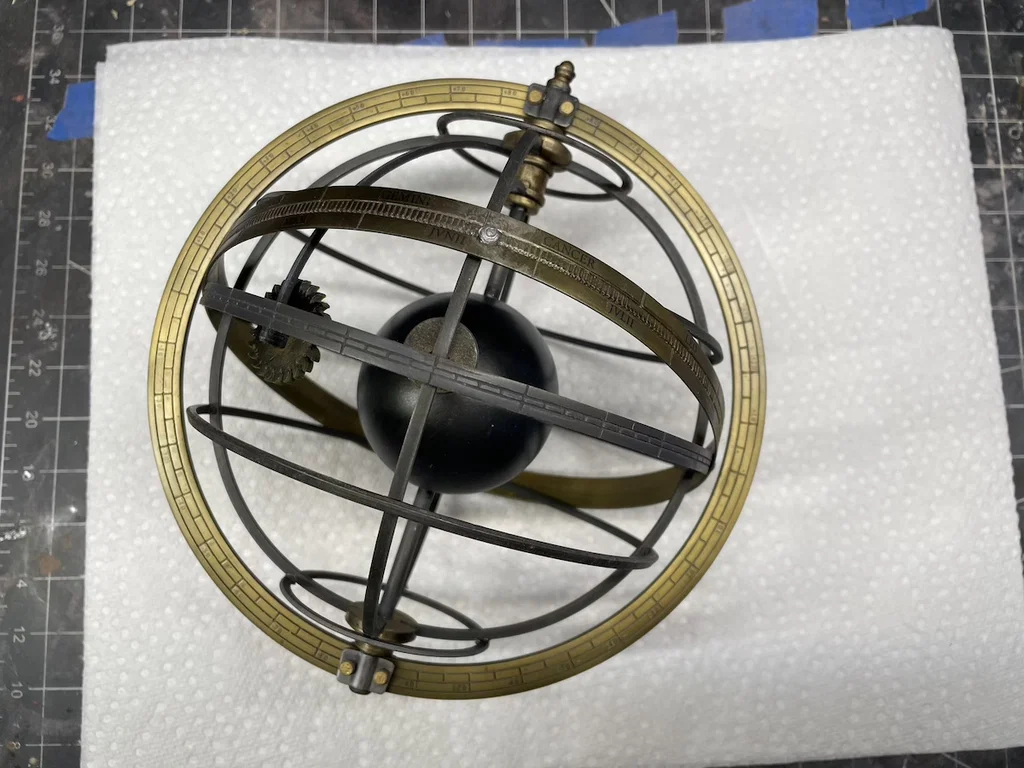

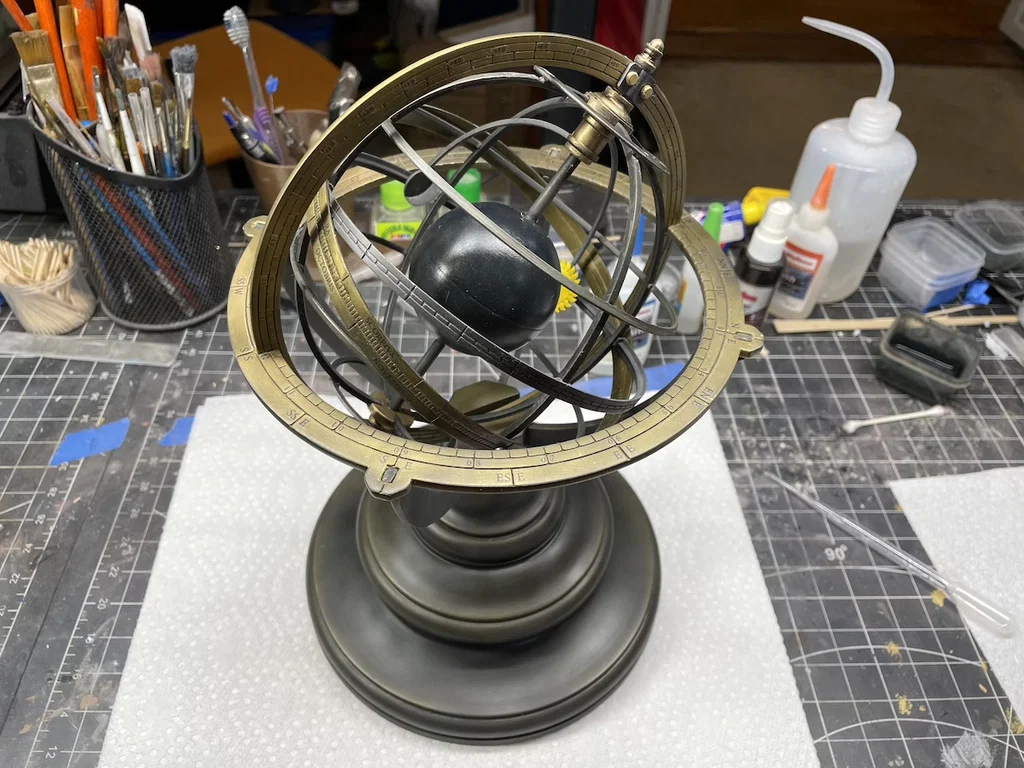

Mình làm cái Armillary này làm quà cho con đỡ đầu của mình, bé mê Thiên văn học lắm (kiểu hành tinh, sao và mấy thứ tương tự).

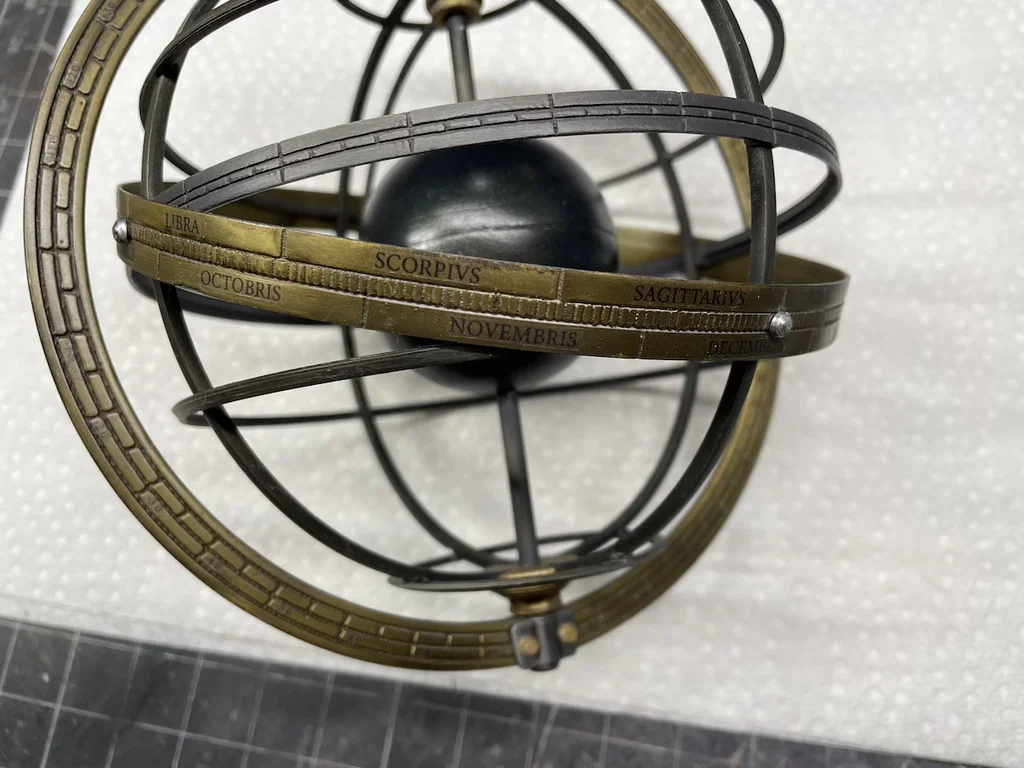

Ngoài kia cũng có vài mẫu đẹp rồi, mà mình muốn tự làm một cái của riêng mình. Bộ Armillary này có thêm phần mô phỏng các lần quá cảnh của Mặt Trăng và Mặt Trời (chỉ để tham khảo, làm hay không cũng được). Chi tiết duy nhất mình không tự dựng model và in ra là cái trục (axis) — mình dùng một ống nhựa polystyrene rỗng đường kính 5mm. Nếu bạn muốn một mẫu “all printed” hoàn toàn thì chỉ cần in/chuẩn bị một thanh đường kính 5mm dài 187mm.

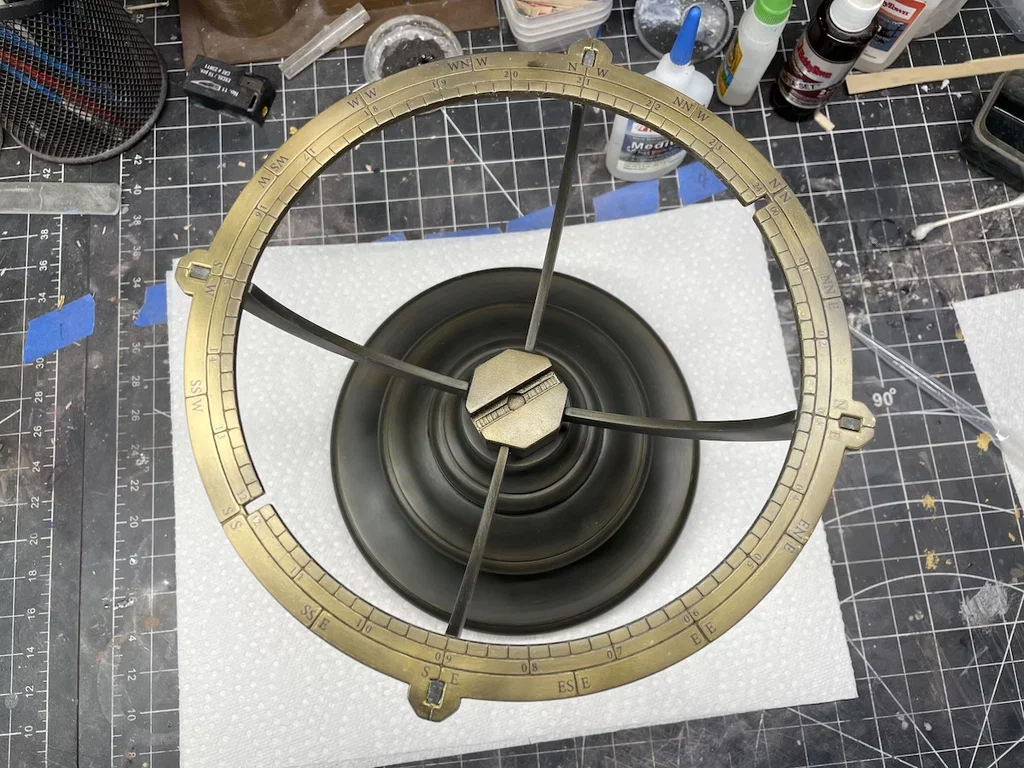

Dù đã kèm hướng dẫn, đây vẫn là một model khá phức tạp. Mình khuyên bạn nên dry fit trước để hiểu các phần ghép lại với nhau như thế nào. Dung sai (tolerances) được làm khá sát vì mình thiết kế để có thể chà nhám và sơn. Mình cũng kèm một tờ decal — vui lòng xem ảnh tham khảo để dán đúng vị trí.
Cho mình biết bạn thấy sao nha. Như mọi khi, cảm ơn bạn đã quan tâm.
Print Settings
Printer Brand:
Prusa
Printer:
I3 MK3S
Rafts:
No
Supports:
No
Resolution:
.15 and .3
Infill:
10%
Filament: N/A PLA N/A
Notes:

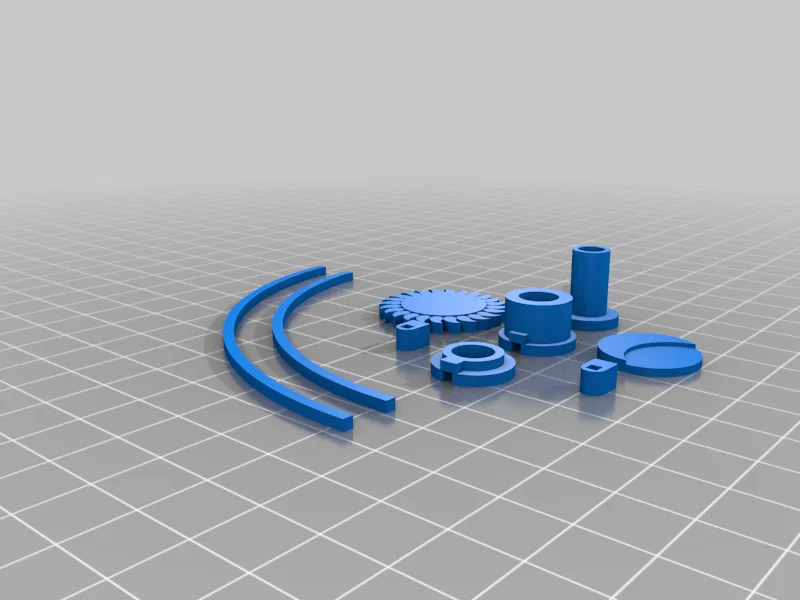

In đúng theo hướng đã sắp. Không cần supports. Chọn .15 tới .3 tuỳ theo từng phần.
Category: Physics & Astronomy
