Khung ảnh & Hộp lưu trữ cho film Polaroid i‑Type, 600 và SX‑70

Model

Mẫu này là khung ảnh kiêm hộp lưu trữ ảnh, tận dụng lại một số bộ phận từ hộp film (film cartridge) Polaroid i-Type, 600 hoặc SX-70.

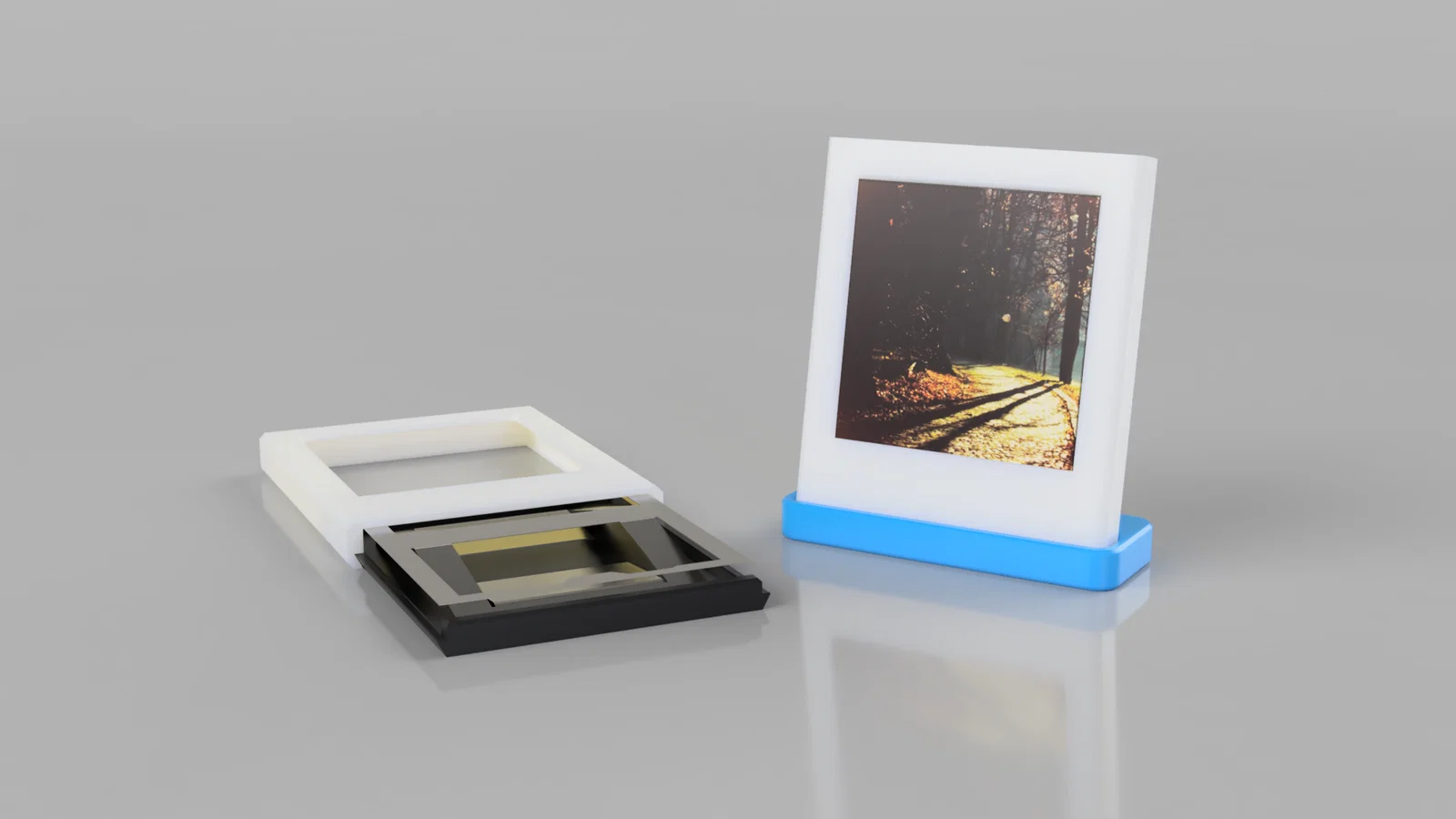

Model gồm 2 phần chính và một chân đế (stand) tùy chọn. Khung có thể dựng trực tiếp, treo tường hoặc đặt lên stand tùy chọn.

Bạn có thể cất nhiều tấm ảnh Polaroid trong khung. Tương tự như hộp film, ảnh sẽ được lò xo ép sát vào mặt khung. Dù trong khung có 1 hay 12 tấm, tấm trên cùng lúc nào cũng áp sát khung rất chuẩn.

Ảnh được đưa vào hoặc lấy ra qua khe ở đáy khung, giống hệt cơ chế của film cartridge.

Printing

Dùng filament loại “solid” nào cũng được như PLA, PETG, v.v. Tất cả các phần đều in không cần support. File 3MF đã được canh hướng in tối ưu sẵn.

Settings (All Parts)

• Nozzle: 0.4 mm
• Infill: 15 %
• Supports: No
• Raft: No
• Layer Height: 0.20 mm

Câu chuyện đằng sau

Máy ảnh Polaroid thì rất đã, nhưng có một vấn đề: cứ mỗi lần chụp xong tám (8) tấm là ngoài ảnh ra còn dư lại một đống “rác”.

Vứt thẳng vô thùng rác thì không thân thiện môi trường, mà tùy loại film bạn dùng còn có vài thứ cần lưu ý nữa.

Polaroid SX-70 và film 600

• Bao bì ngoài làm bằng giấy carton. (PAP)
• Vỏ hộp film (film catridge) là vật liệu composite nhựa–nhôm.
• Film catridge có pin Licium-ion. (Li-ion)
• Film catridge có lò xo bằng nhôm
• Film catridge làm từ High Impact Polystyrene (HIPS).

Film Polaroid i-Type

• Bao bì ngoài làm bằng giấy carton. (PAP)
• Vỏ hộp film (film catridge) là vật liệu composite nhựa–nhôm.
• Film catridge có lò xo bằng nhôm
• Film catridge có một miếng carton để cố định lò xo
• Film catridge làm từ High Impact Polystyrene (HIPS).

Vậy giờ làm sao?

Reduce · Reuse · Recycle

Tiếc là các film cartridge rỗng không thể tái sử dụng hay tái chế để thành film cartridge mới! Nhưng các linh kiện bên trong thì có thể tận dụng lại.

Tháo rời film cartridge

1. Bóp phần miệng của hộp film (chỗ ảnh đi ra) bằng ngón cái để tạo miệng mở lớn hơn



2. Lấy lò xo ra và miếng carton (i-Type) hoặc pin (600 hoặc SX-70) khỏi cartridge

   Cẩn thận!
   Một số cạnh khá sắc.



3. Tách các phần ra


   Lưu ý: Nếu bạn tháo nhiều cartridge: các lò xo có thể xếp chồng lên nhau.

4. Nếu là film cartridge loại 600 hoặc SX-70, dán băng keo che các tiếp điểm điện của pin để tránh pin bị chập mạch, quá nhiệt và cháy. Tận dụng vật liệu sẵn có, ví dụ như miếng pull flag của cartridge.


   Lưu ý: Không vứt pin vào rác sinh hoạt!
   Bạn có thể đem pin đi bỏ đúng nơi thu gom tại đa số cửa hàng có bán pin, cũng như các cửa hàng lớn, siêu thị, tòa thị chính, trường học và thư viện. Chính quyền địa phương sẽ có thông tin giúp bạn tìm điểm phù hợp nhất.

Lắp ráp

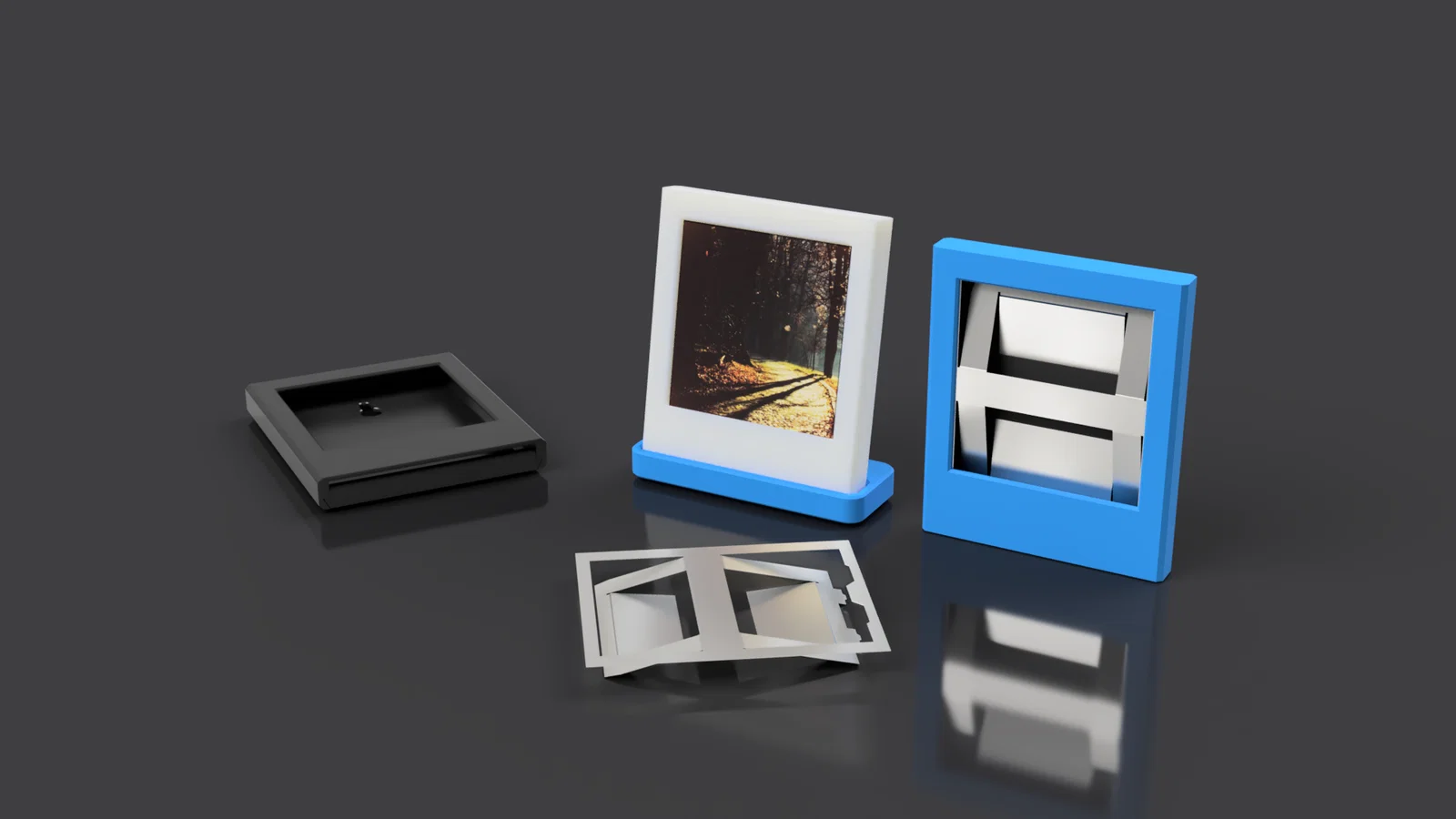

1. Chuẩn bị các phần cần cho việc lắp ráp. Bạn cần lò xo từ cartridge. Tùy chọn, bạn có thể dùng tấm đen (tấm che được máy ảnh đẩy ra sau khi nạp film) hoặc miếng carton trắng (chỉ i-Type) để làm nhãn cho hộp.



2. Đặt lò xo lên nắp lưng của khung. Nhớ canh để lò xo gài (snap) vô đúng khe trên tấm lưng.



3. Trượt tấm nắp lưng (kèm lò xo) vào khung chính.



4. Đưa ảnh vào qua khe ở đáy khung. Ấn lò xo xuống để có thể nhét ảnh vào.

   Nếu bạn muốn dùng khung như hộp lưu trữ, có thể dùng các miếng carton để ghi nhãn.



5. Đặt khung ảnh theo ý bạn. Có thể để độc lập, treo tường bằng ngàm treo, hoặc đặt nghiêng với stand đi kèm.



Remix

Nếu muốn remix model hoặc tự chỉnh sửa, bạn sẽ tìm thấy file FreeCad Project trong phần files.
