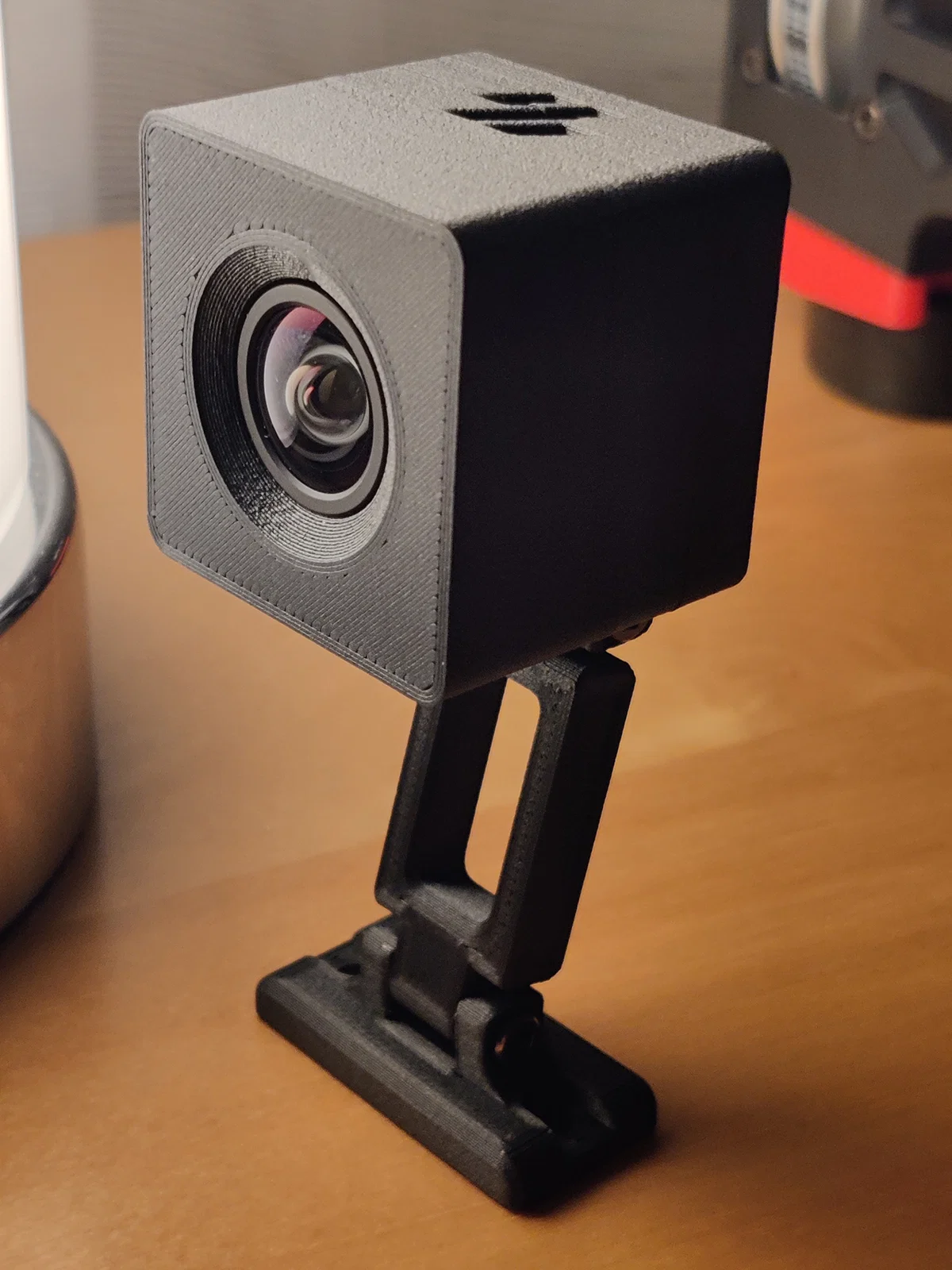

Vỏ Webcam USB Voron cho module ELP-USB16MP01-H110

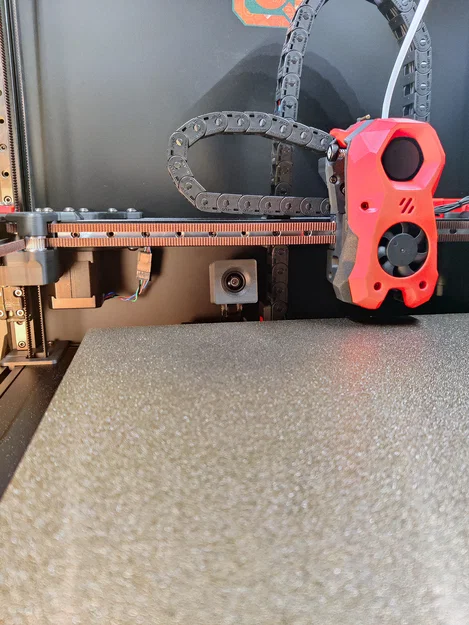

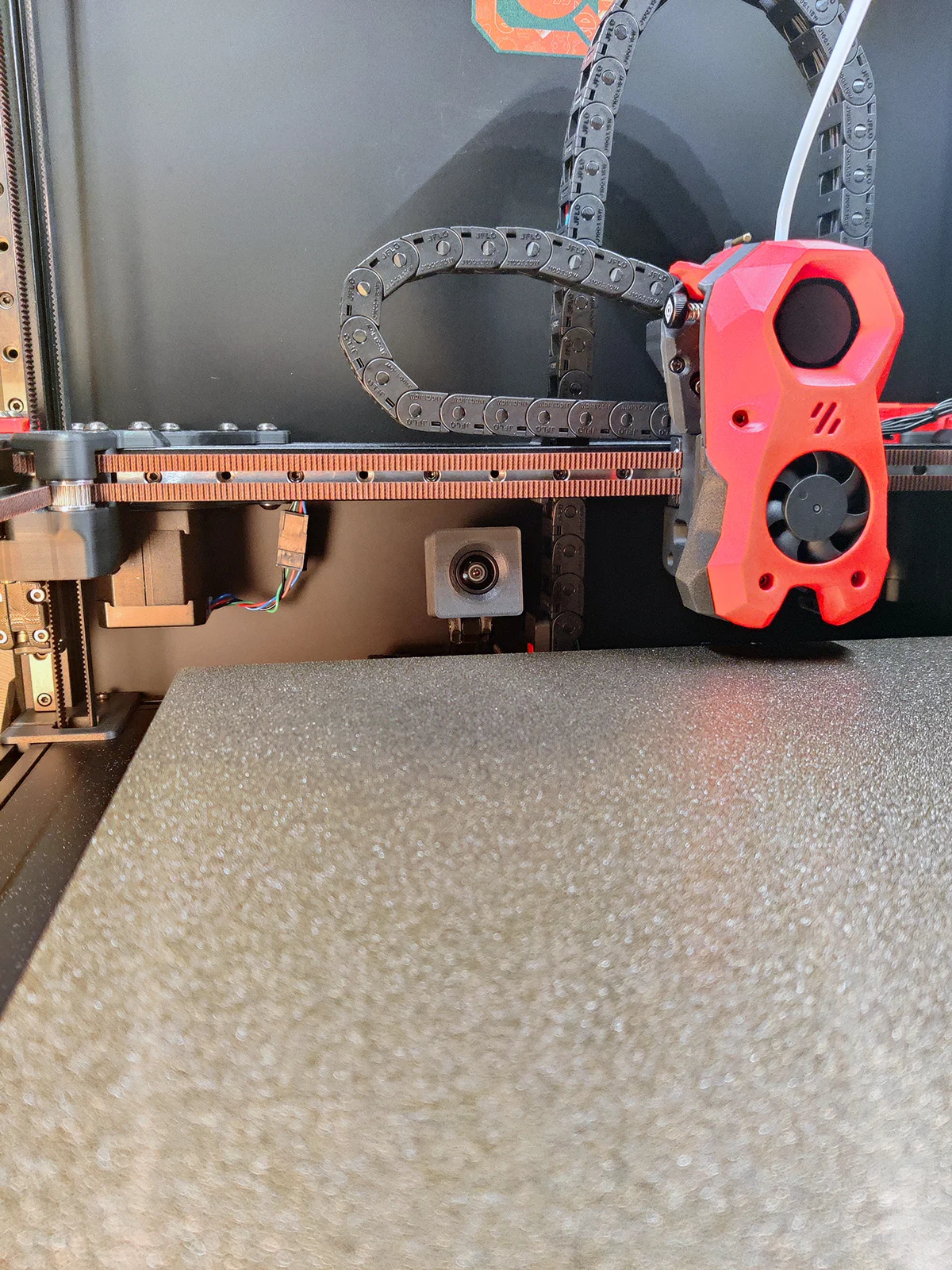

Mình tìm hoài mà không thấy mount/housing nào đơn giản cho module camera USB 16MP của ELP, có thể gắn phía sau bed và quay về phía trước trên con Voron 2.4 của mình.

Mẫu này làm riêng cho ELP-USB16MP01 “H110” (lens 110 độ không méo, FOV khoảng 107 độ).

Bạn cũng có thể dùng cho các model khác. PCB thì giống nhau hết, chỉ khác mỗi phần lens.

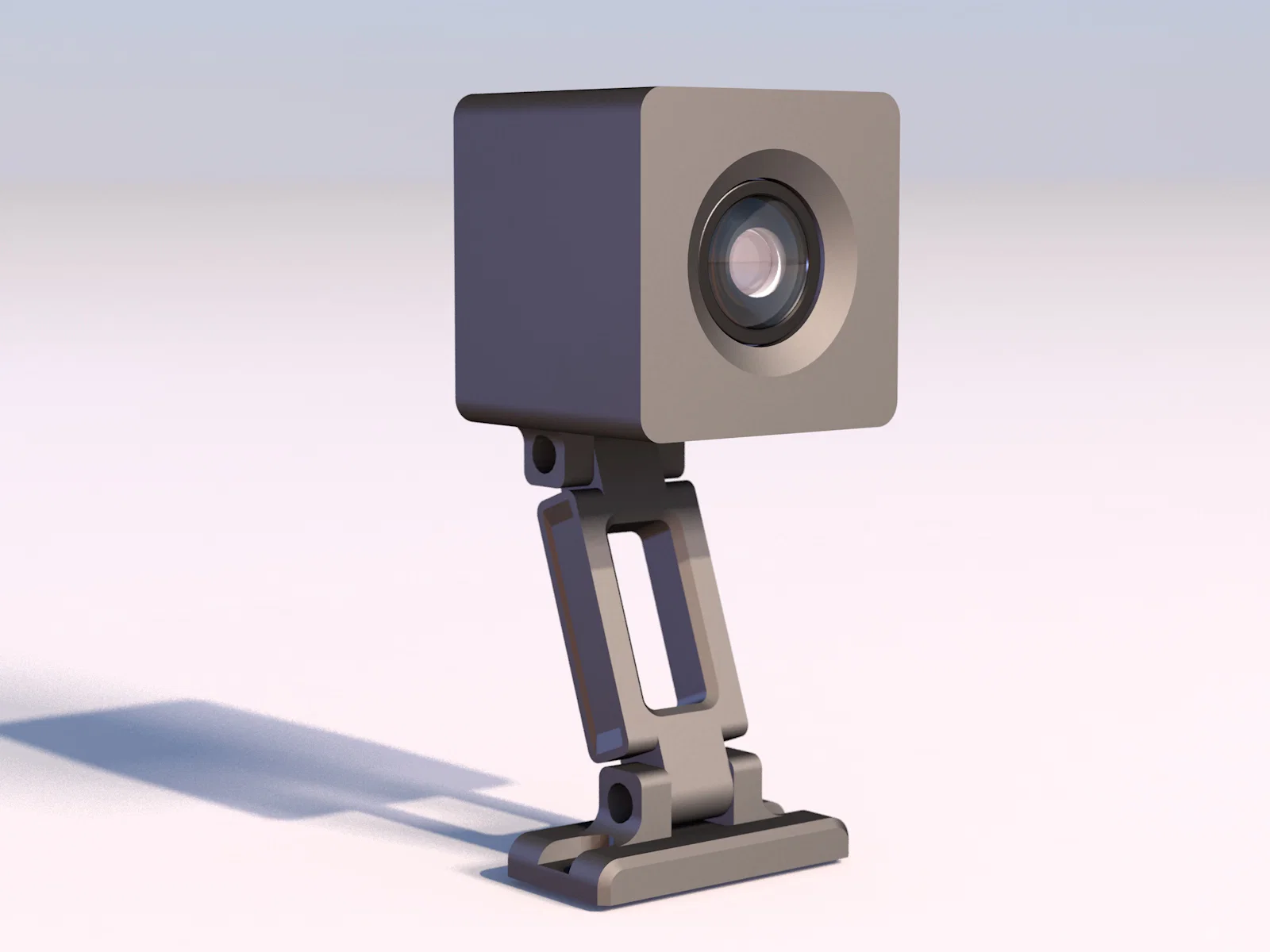

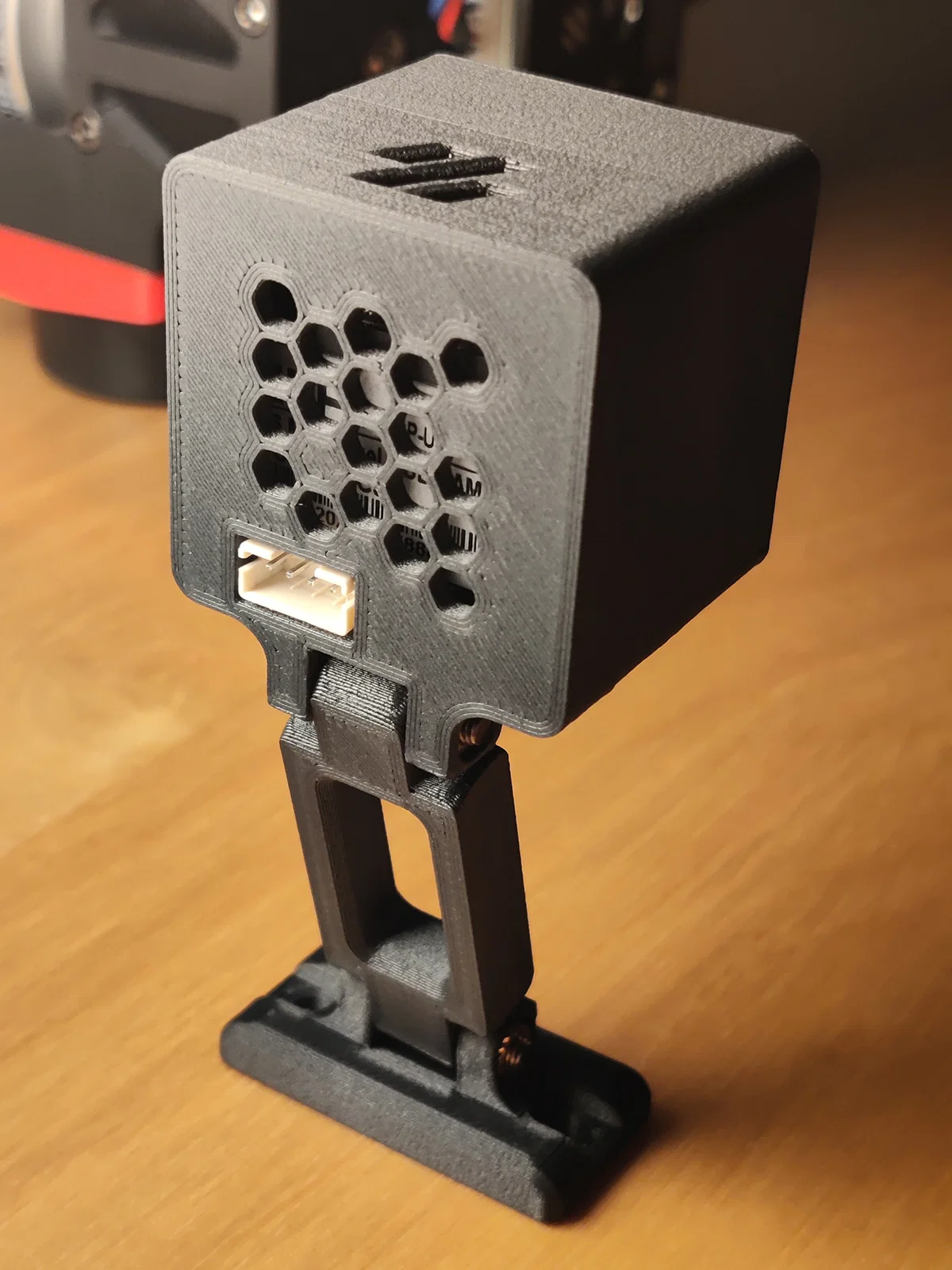

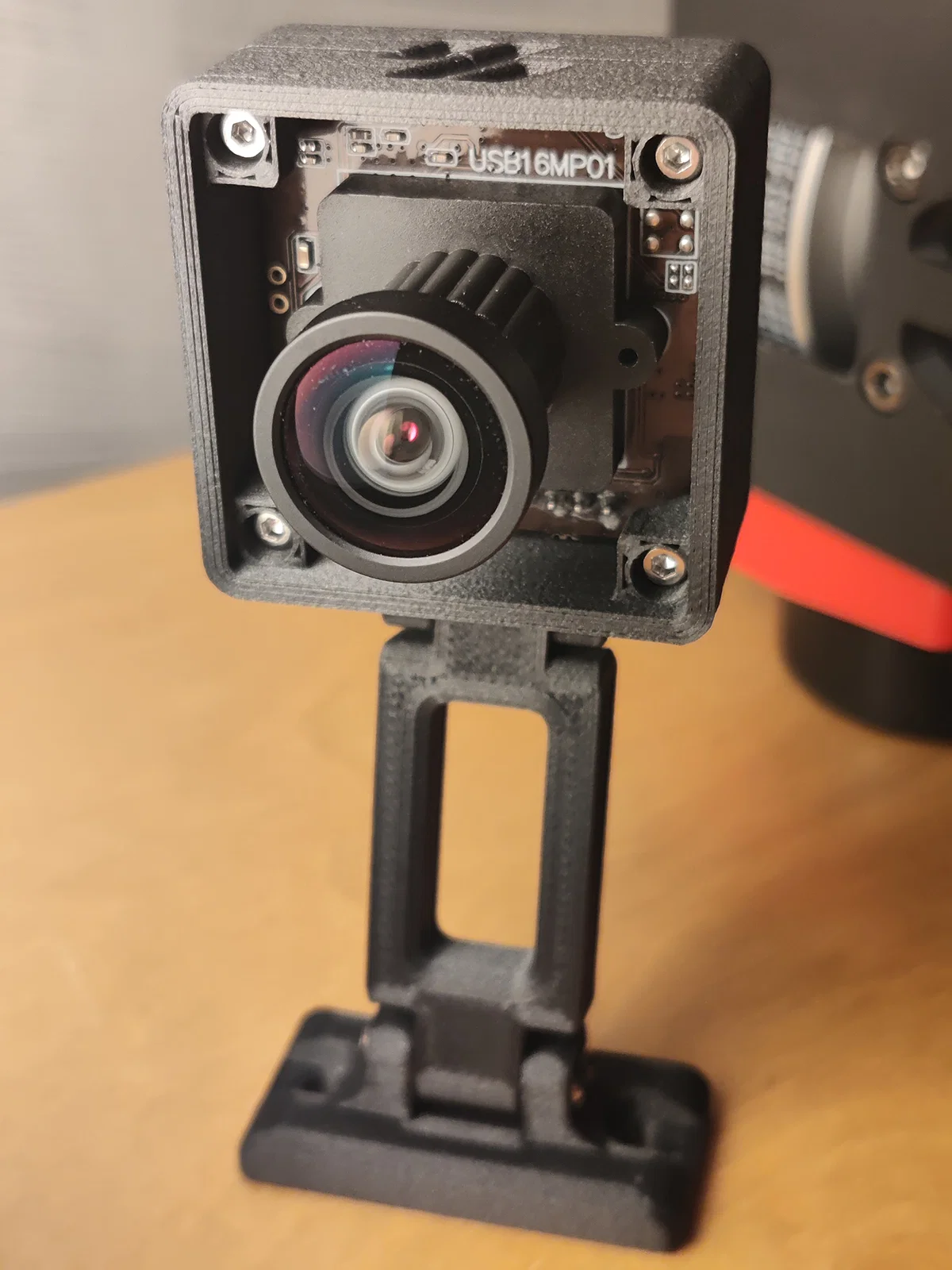

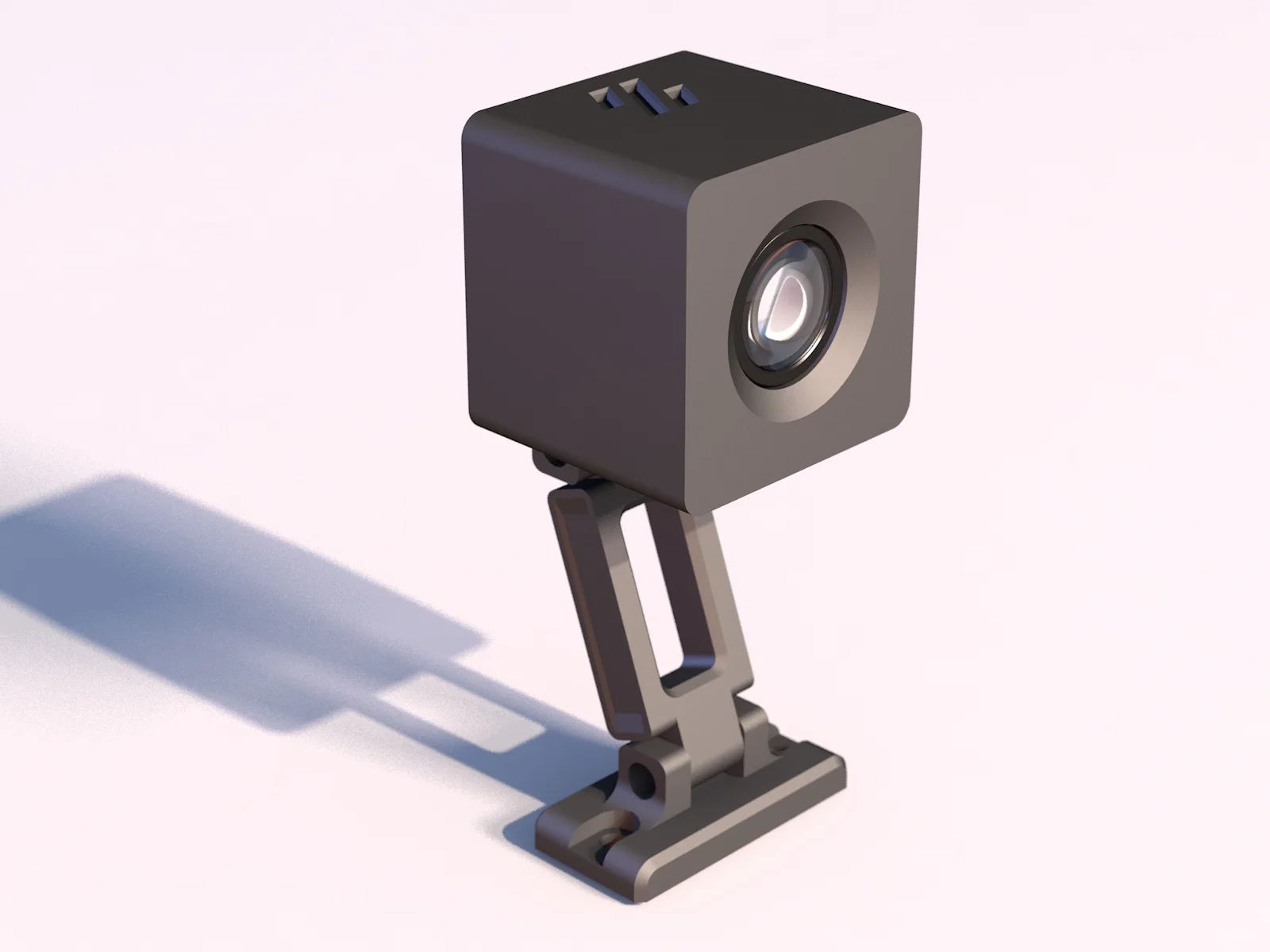

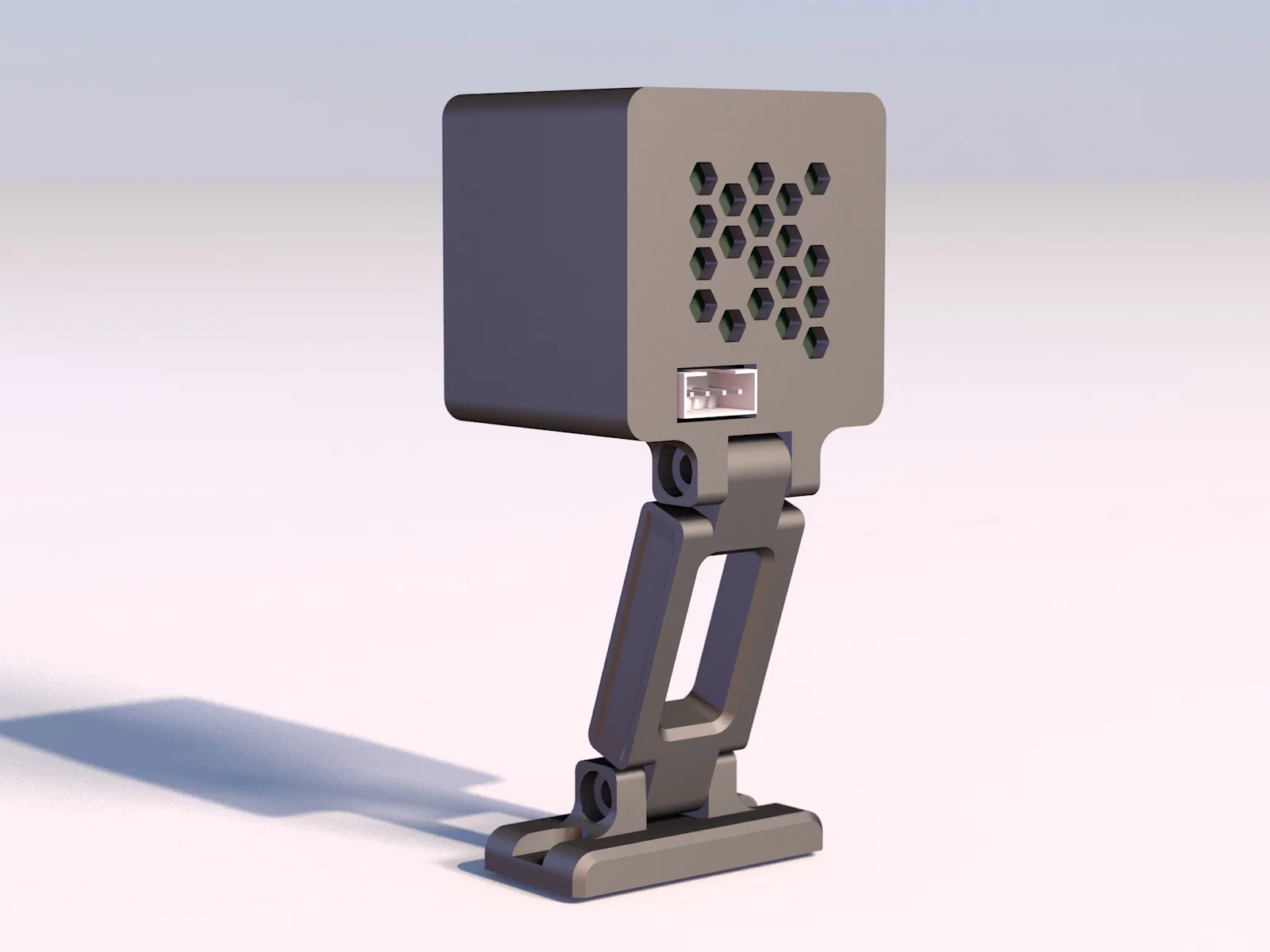

Housing của module gồm 3 phần. Nếu bạn muốn dùng lens khác thì chỉ cần chỉnh lại cái nắp trước (front cover) thôi.

##################################

In bằng Prusament PC CF.

LH: 0.2mm

Không cần support.

Phần base nên in với Infill >50%.

##################################

BOM:

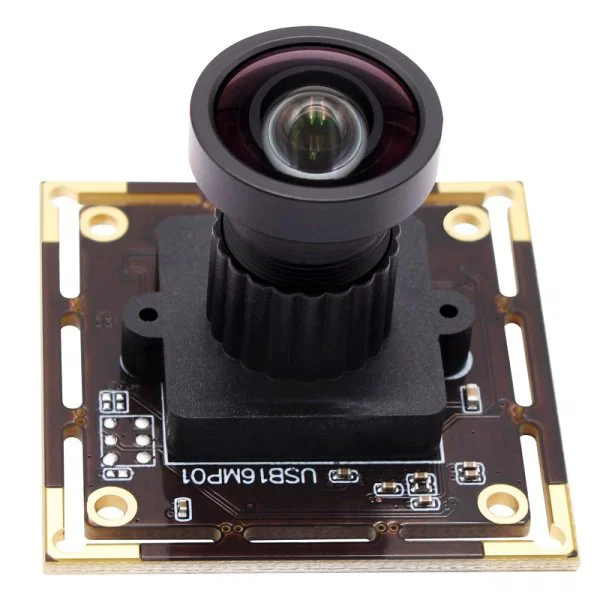

1x ELP-USB16MP01-H110

4x Self-tapping Screw M2x10

2x Heatset Insert M3x5x4

2x T-nut M3

2x SHCS M3x8

2x SHCS M3x16
