Adapter CNC TAP Mellow cho X-Endstop (Voron 2.4 & Trident)

Tác giả Stadi_602547

Lượt tải
167
Lượt thích
21
Lượt coi
2.545
Tải tất cả (.zip)· 2 file · 125,1 KB· 125,1 KB

File 2 125,1 KB

  • Mellow-Adapter_1777402617.stlSTL · 59,1 KB
  • Mellow-Adapter-short_1777402618.stlSTL · 66 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#349434
Danh mục
Máy In 3D
Ngày đăng

Mô tả

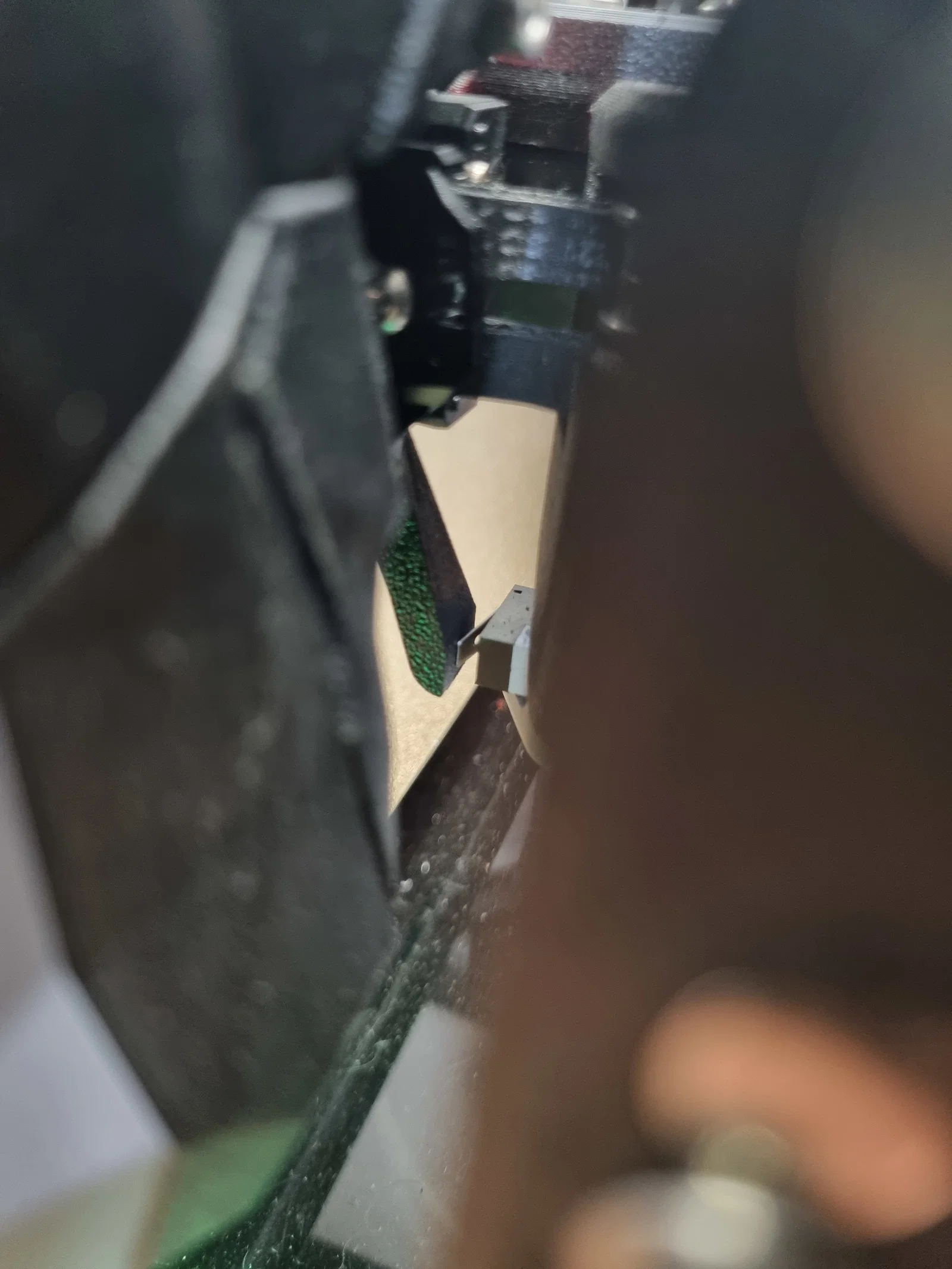

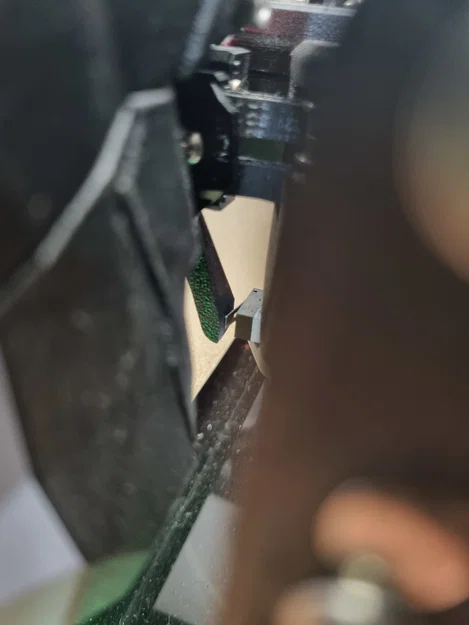

Tiếc là CNC TAP của Mellow không hỗ trợ dùng công tắc X-Endstop zin trên XY-Joint, mà cũng không kèm adapter, nên mình thiết kế một cái.

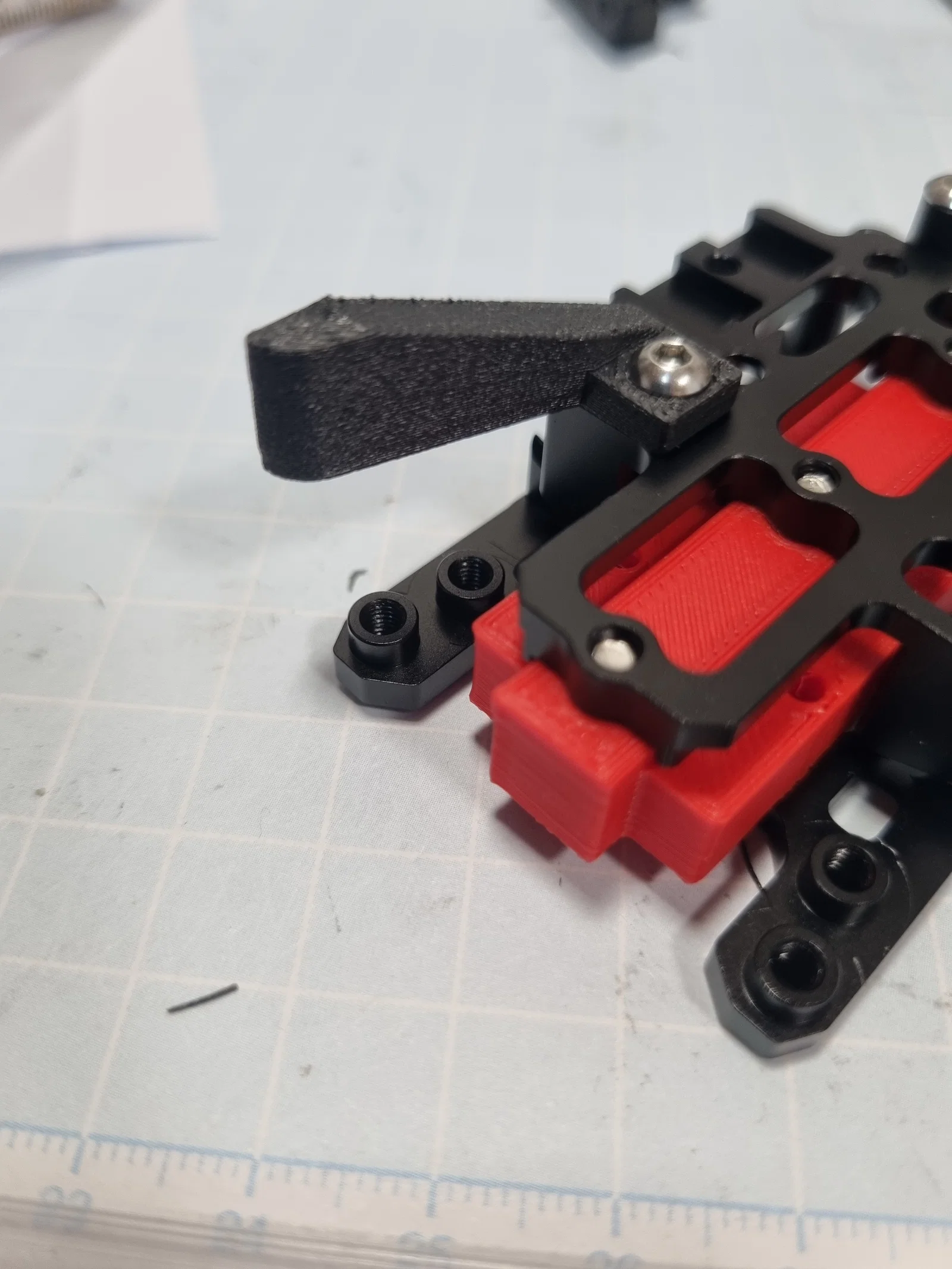

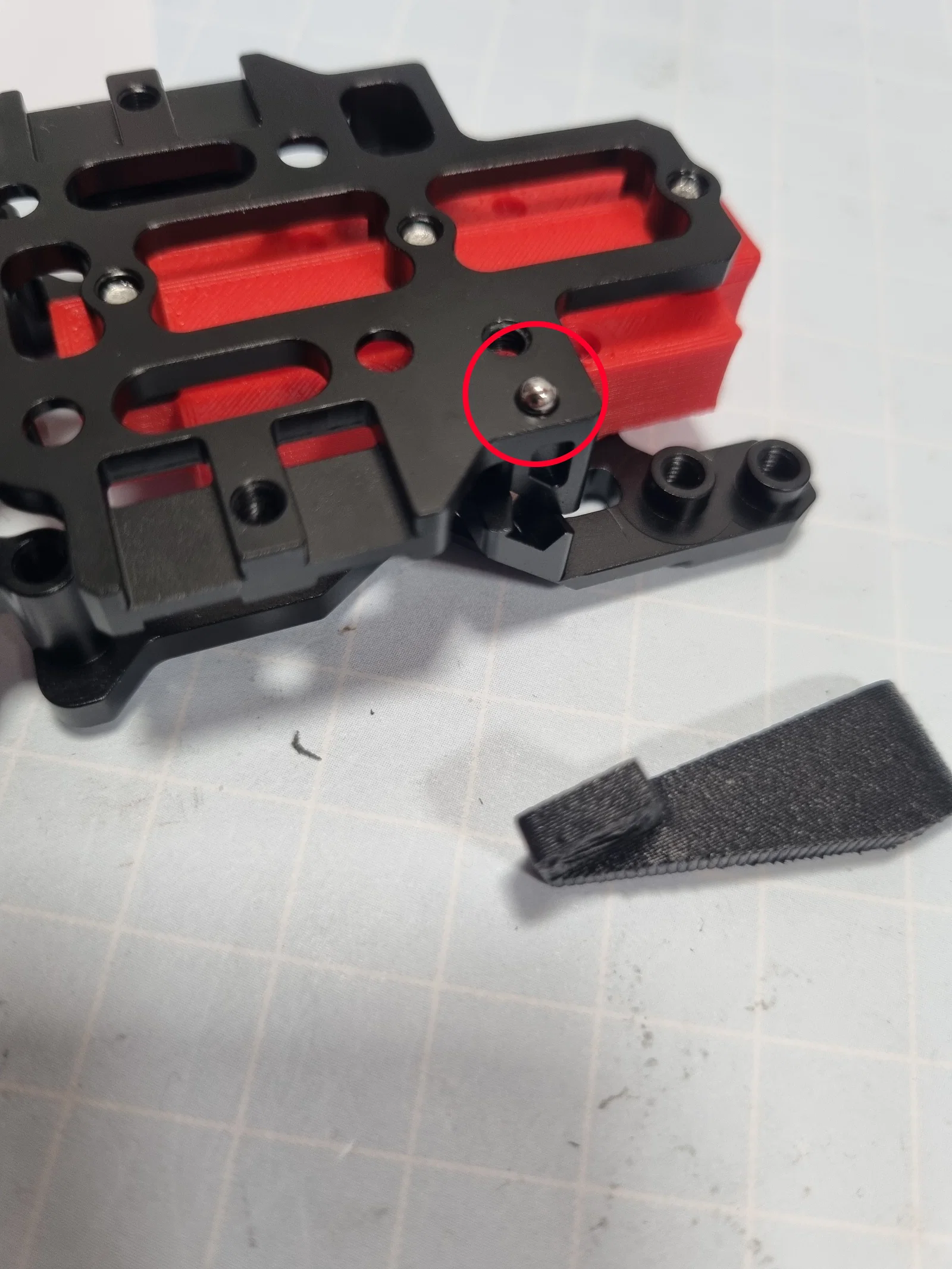

Nó được bắt vào đúng vị trí mà cái Endstop holder của Mellow gắn vào. Dùng 1 viên bi 2.5mm (có sẵn trong bộ ốc đi kèm CNC-TAP) để canh tâm. Cái này cũng giúp chống cho adapter bị xoay.

BOM:
1 M3x6 BHCS hoặc SHCS
1 Bearing Ball 2,5mm
Cả hai đều có trong bộ screw set của CNC-TAP

Mình in adapter bằng ASA-CF, ASA thường hoặc ABS cũng dùng ổn như nhau

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
125,1 KB
File lớn nhất
66 KB
