Bộ Phóng Đĩa 8 Phát 60 mph

Uhltimate's Disc Shooter là một món kỹ thuật cực kỳ ngầu. Nó dùng một cái nĩa đàn hồi để phóng cái đĩa đi tới. Đĩa ban đầu nằm ở giữa hai càng cong của nĩa, và khi bạn bóp cò, cái nĩa bị kéo lùi vòng quanh cái đĩa, ép nó chui qua hai càng đàn hồi rồi bắn vọt ra phía trước. Trang model gốc có mô tả rất hay về cơ chế hoạt động.

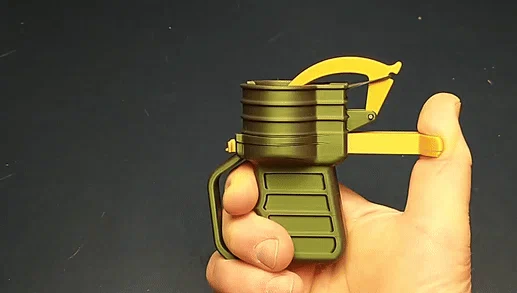

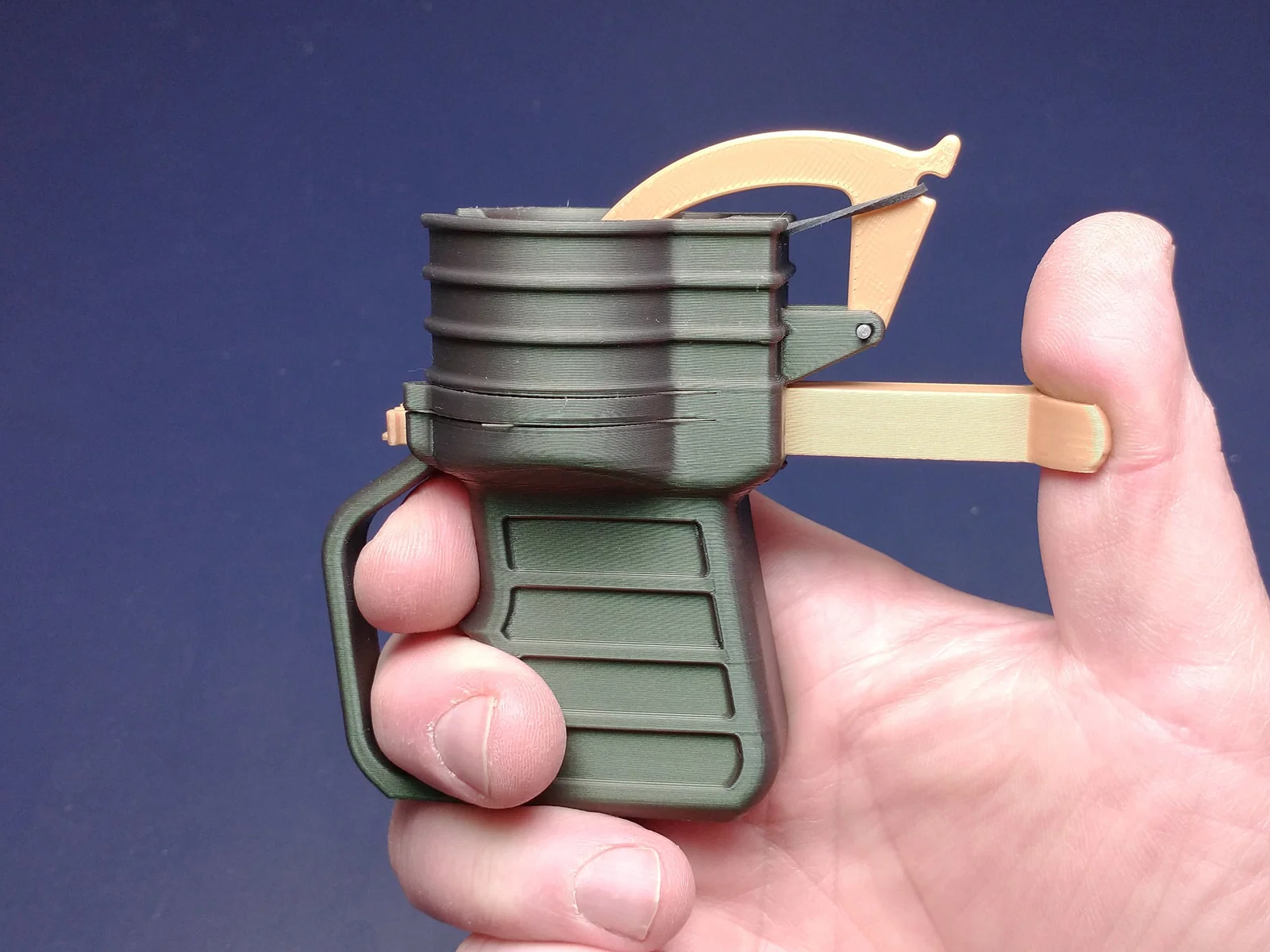

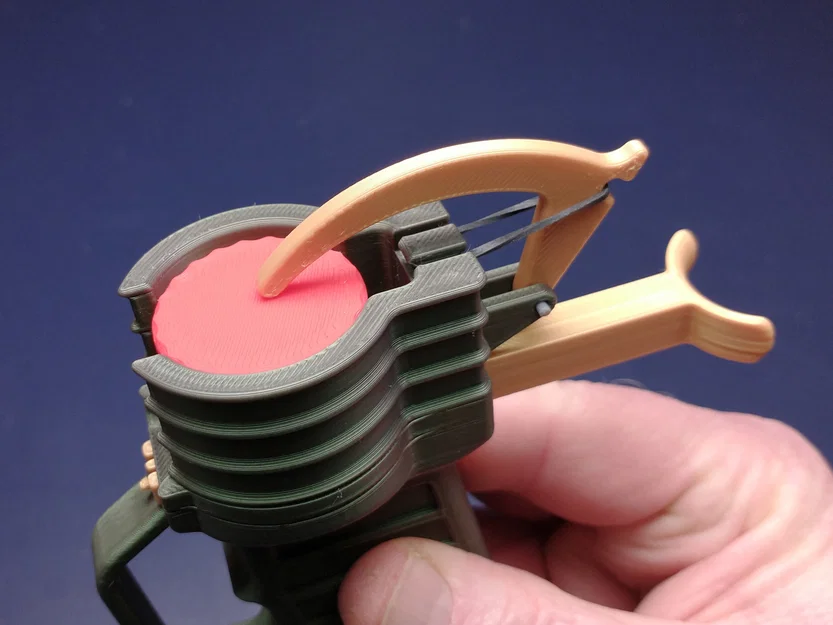

Ergonomics: Một điểm trừ của bản gốc là cần lực bóp cò hơi nhiều để phóng đĩa, nên kéo cò lâu có thể hơi khó chịu. Vì vậy, thay vì dùng cò ngón trỏ để kéo cái nĩa lùi vòng quanh đĩa, thiết kế này đẩy đĩa đi tới xuyên qua nĩa bằng một cò kích hoạt bằng ngón cái từ phía sau, làm vậy nhẹ hơn nhiều. Thành phẩm trông hơi lạ, nhưng cầm và dùng thì thoải mái.

Performance: Sau khi hoàn thiện thiết kế, điều đầu tiên mình nhận ra (khá bất ngờ) là đĩa bay nhanh và xa hơn thấy rõ so với bản gốc. Phân tích video của cả hai phiên bản, thiết kế của Uhltimate có vận tốc đĩa 20m/s, còn thiết kế của mình đạt 28m/s — tăng 40%. Mình cũng đo được tầm bay của bản mình lên tới 15m.

Mình nghĩ yếu tố lớn nhất có thể nằm ở động lực học khác nhau giữa hai bản. Ở bản gốc, khi đĩa được gia tốc đi tới, lực phản lực lại đẩy ngược lên một cái nĩa có thể di chuyển, mà khối lượng của nó khá nhỏ. Vậy nên một phần năng lượng sẽ bị dùng để gia tốc cái nĩa lùi lại. Còn ở thiết kế của mình, cái nĩa được gắn cứng với thân súng (và cả bàn tay bạn) vốn có khối lượng lớn hơn nhiều, nên năng lượng thất thoát do giật lùi rất ít. (Kiểu bảo toàn động lượng/năng lượng.)

Yếu tố khác mình nghĩ tới là ở thiết kế gốc, trong giai đoạn gia tốc, phía trên đĩa còn bị cả một chồng đĩa khác ép xuống, tạo ra một chút lực cản. Ở thiết kế của mình, trong giai đoạn gia tốc thì đĩa đã gần như ra khỏi thân phóng, nên được bắn đi thoáng hơn.

Aesthetics: Ờ thì… bản gốc nhìn như một món vũ khí retro sci-fi, còn bản mình nhìn giống cái tháp nước có gắn tay cầm. Mình có cố mô phỏng vài “cues” thiết kế của Uhltimate, nhưng rõ ràng bản gốc nhìn ngầu hơn.

Update: Sau khi tìm hiểu thêm về disc shooter, mình muốn ghi công một thiết kế cũ hơn rất nhiều của davedelay trên Thingiverse vốn gần với thiết kế này hơn. Nếu bạn biết phiên bản còn sớm hơn nữa thì để lại bình luận giúp nha.

Printing

Tất cả chi tiết nên in bằng PLA. Mình thật sự khuyên dùng Tough PLA (còn gọi là PLA+ hoặc PLA pro) vì phần nĩa sẽ ít bị gãy hơn sau khi dùng lâu. Mình dùng layer 0.2mm. Cái nĩa đàn hồi thực ra là print-in-place, nằm giữa phần tay cầm và ống chứa đĩa. Các lớp thuộc phần nĩa đàn hồi (từ 57mm đến 61mm) nên in với 6 perimeter lines để đảm bảo nĩa in đặc, chắc. Bạn có thể in toàn bộ model với 6 perimeters, nhưng để tiết kiệm thời gian và filament thì có thể đặt Height Range Modifier trong PrusaSlicer chỉ cho đoạn chiều cao đó. Cuối cùng, phần thân nên in kèm brim. Không cần supports.

Assembly

Sau khi in xong, hai càng của nĩa sẽ dính nhẹ với các lớp ở phía trên và phía dưới của nĩa. Bạn có thể chỉ cần ấn vào đầu mũi của hai càng để bẻ cho bung ra, nhưng cũng có thể luồn lưỡi dao lam hoặc dao x-acto vào khe ở phần mũi để tách ra.

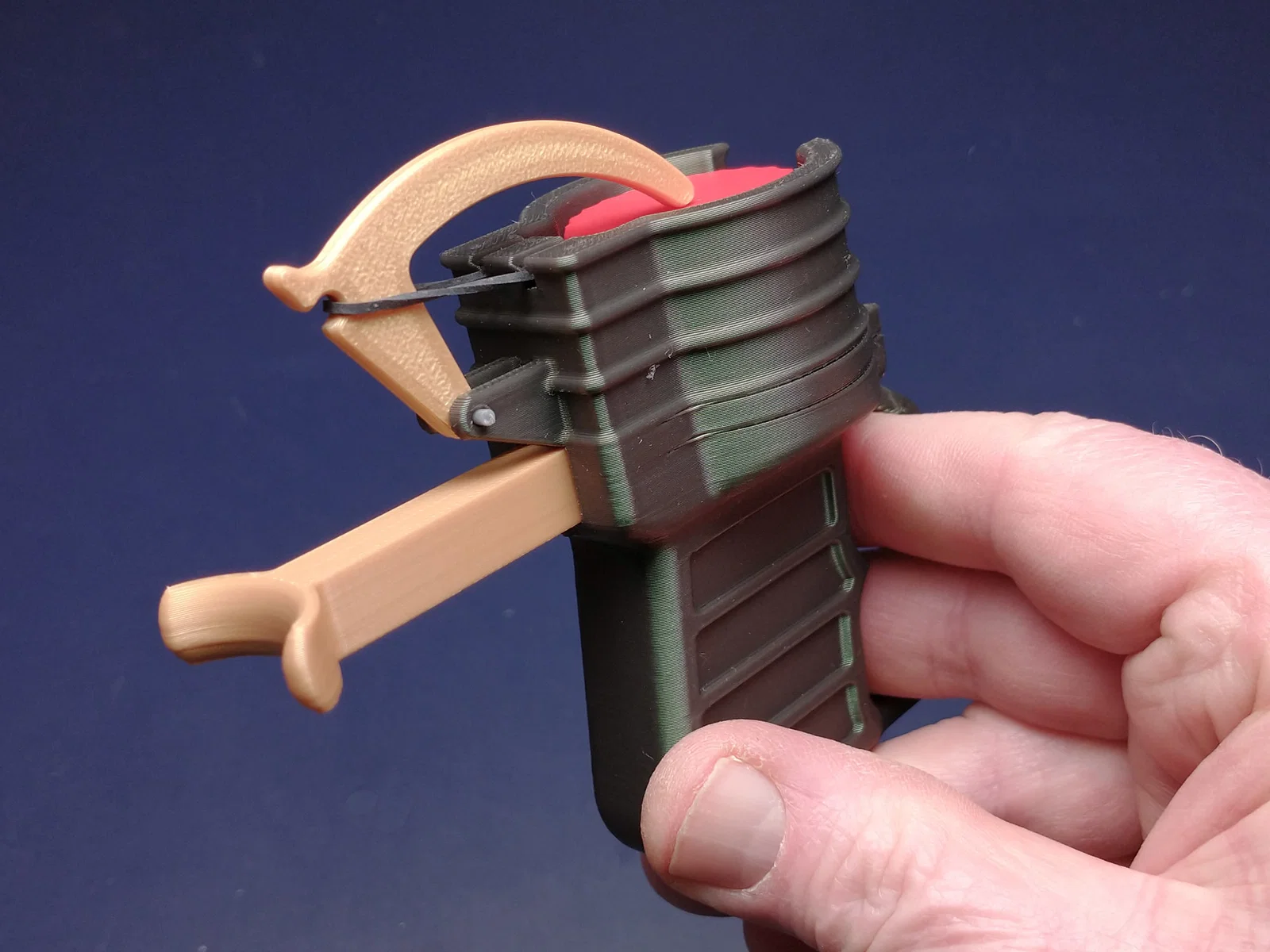

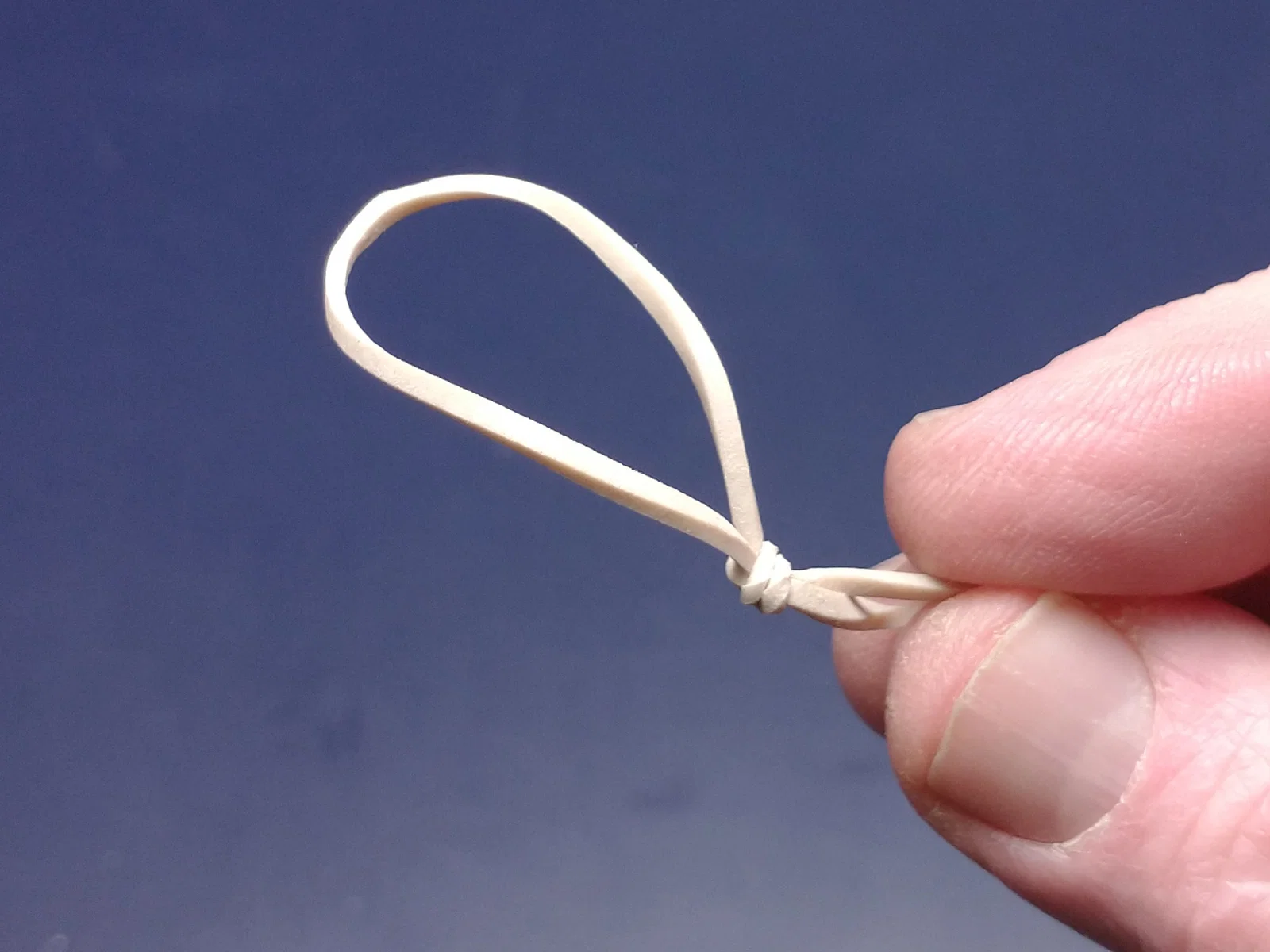

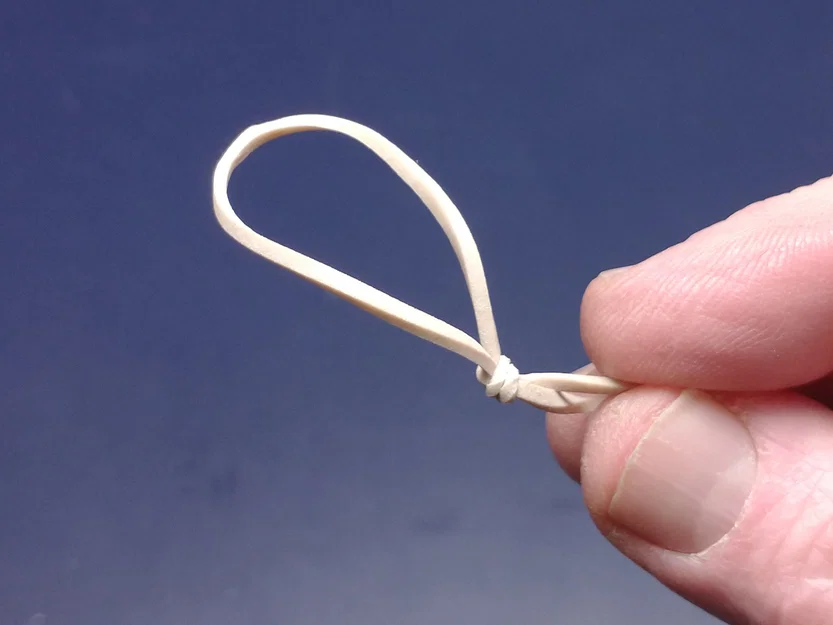

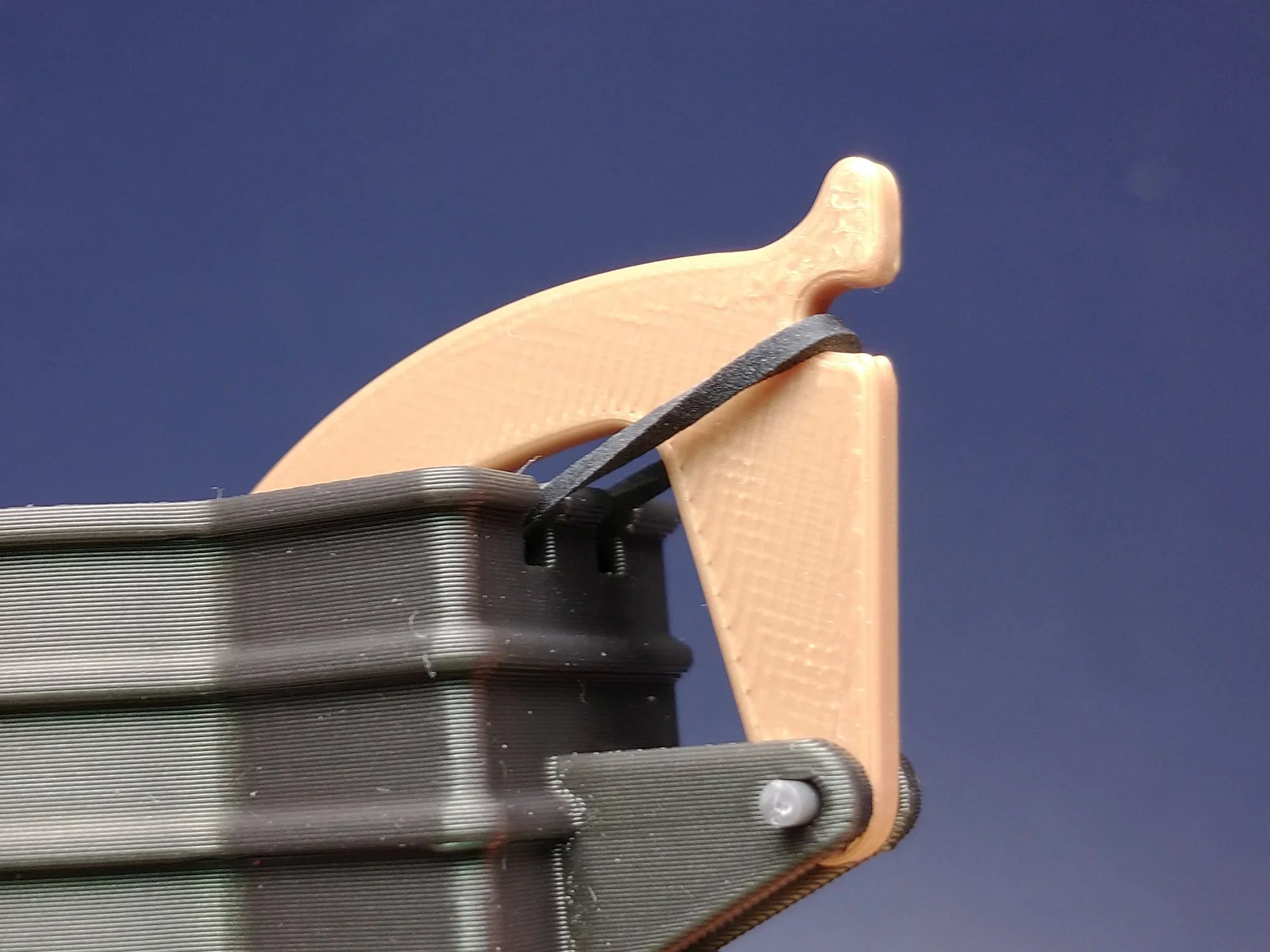

Để ráp cái arm (như trong hình thứ 8), bạn cần một đoạn filament ngắn làm chốt bản lề. Nó nên được ấn nhẹ là vào vị trí. Bạn cũng cần một sợi thun ngắn (~25mm), mỏng (1.5mm) để móc vòng qua phía sau của silo và vào cái rãnh ở mặt sau của arm. Nếu không có thun đủ ngắn, bạn có thể thắt nút một sợi dài hơn rồi cắt bớt như hình cuối.

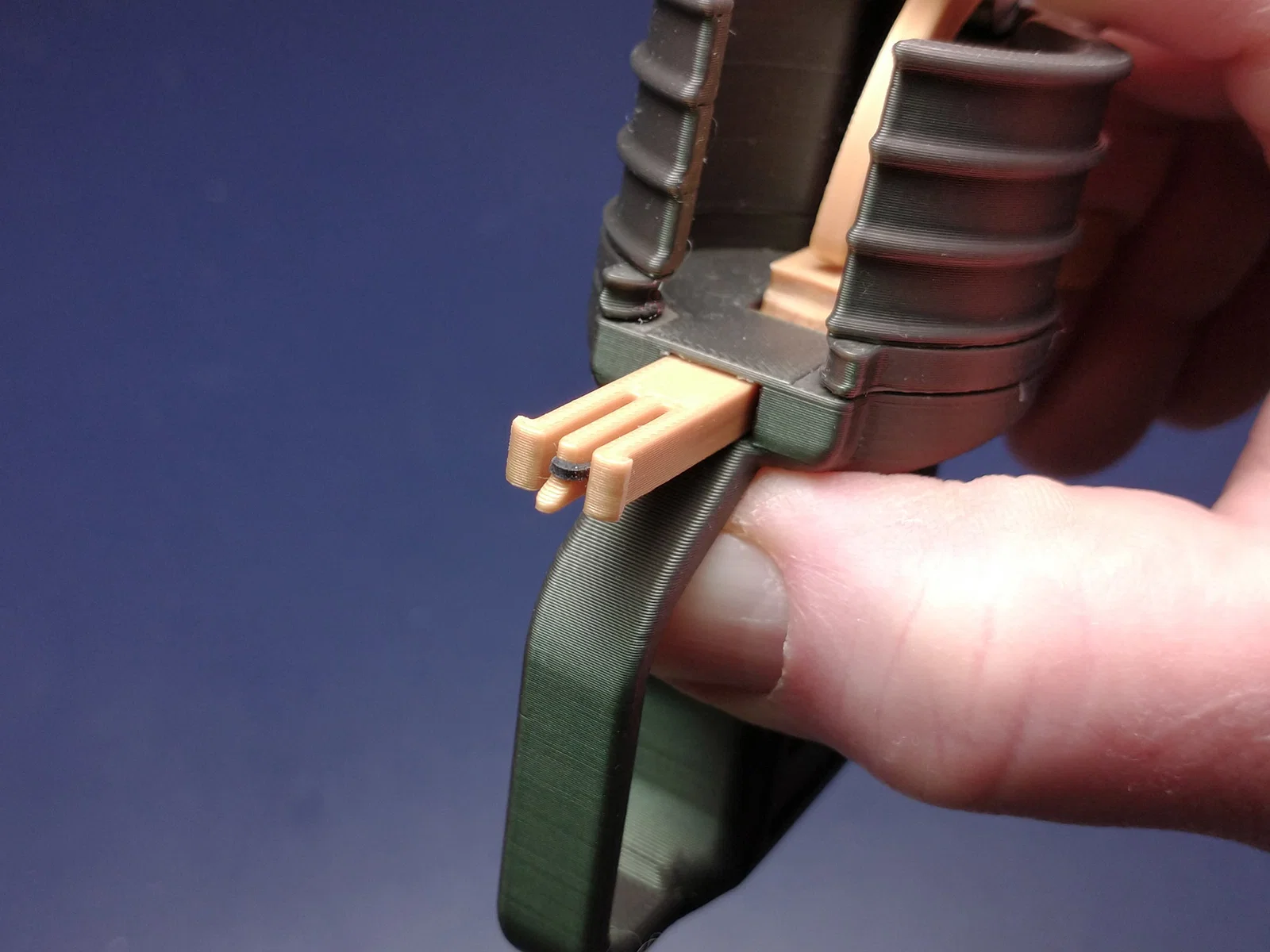

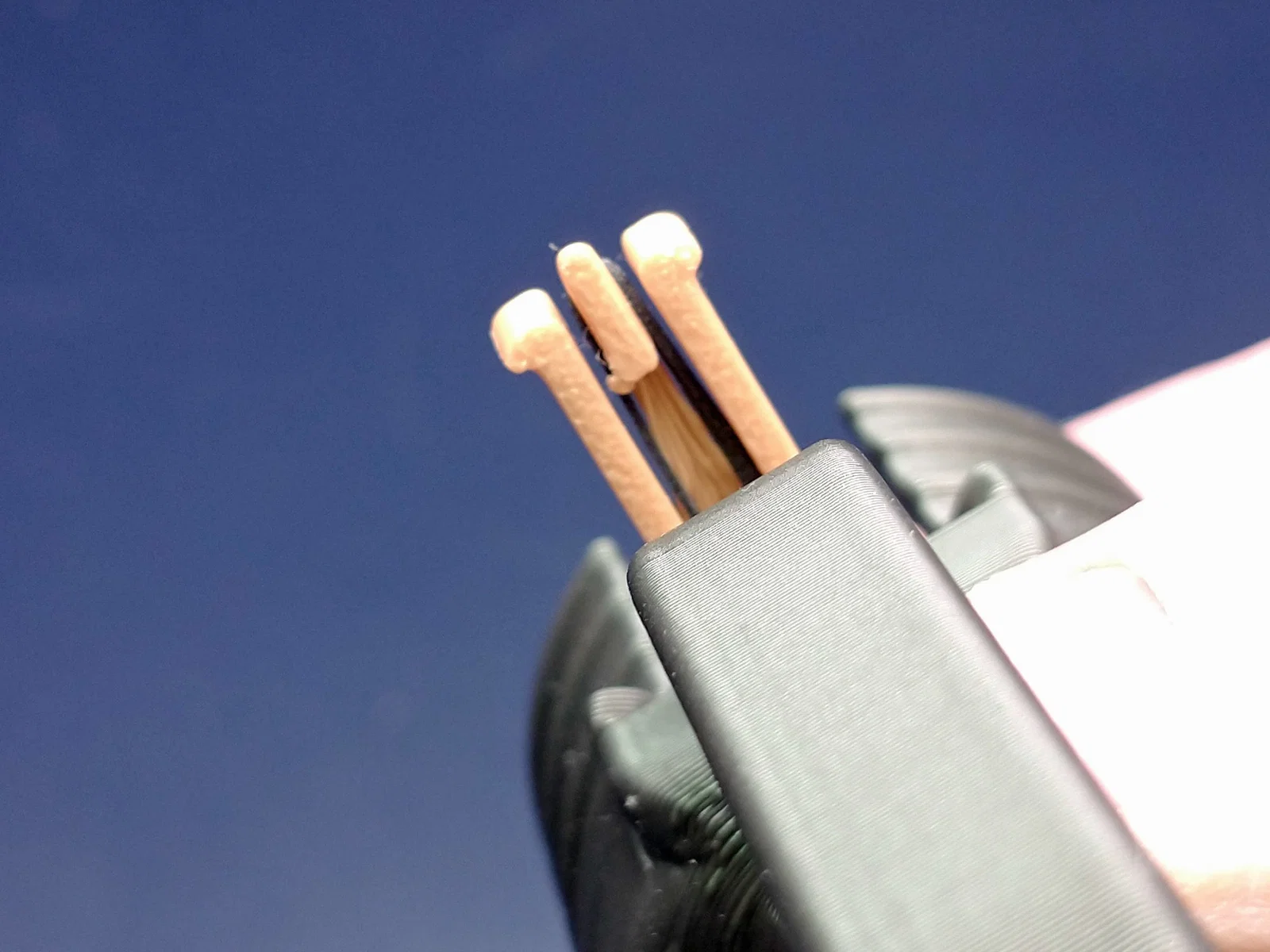

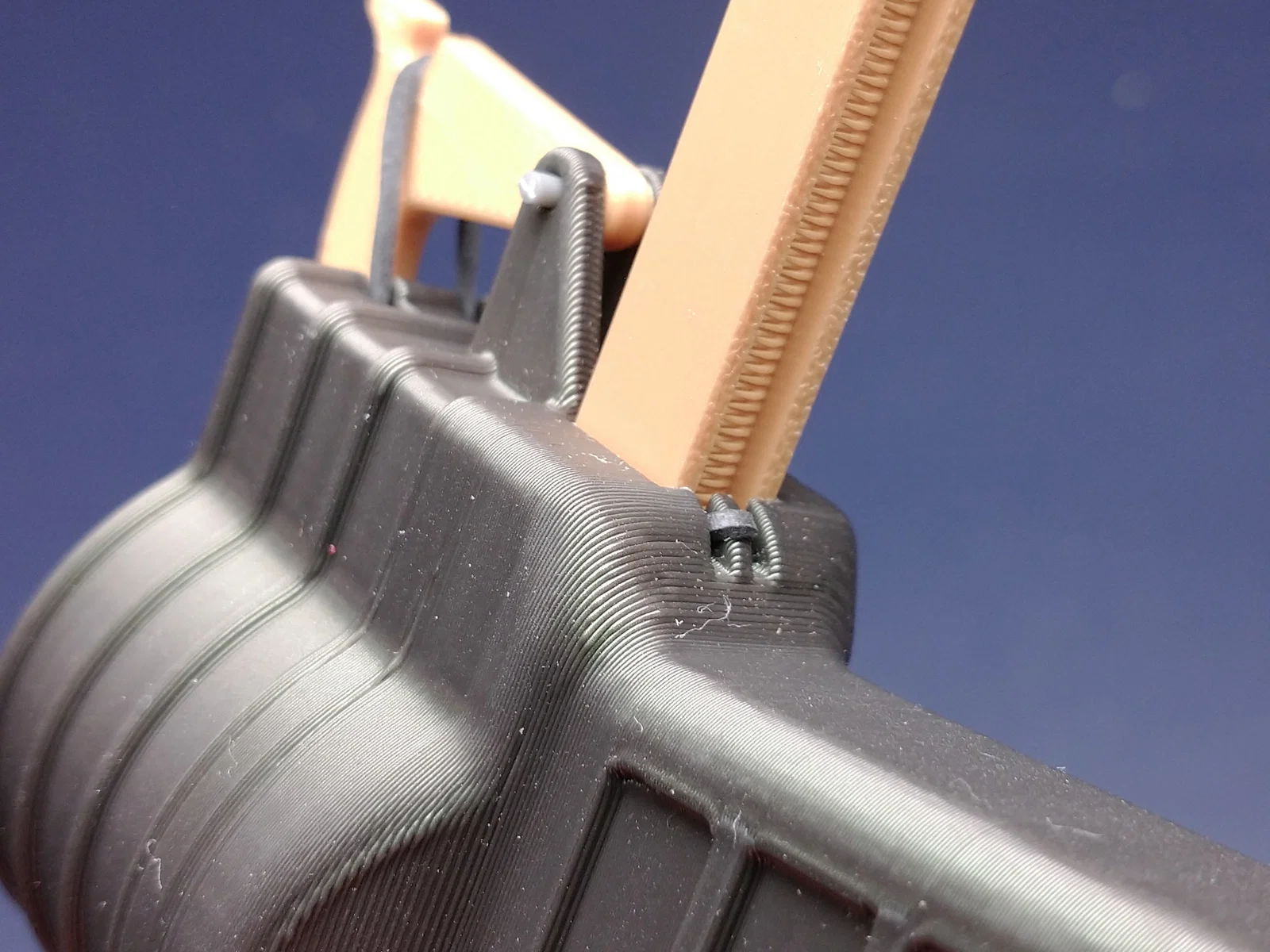

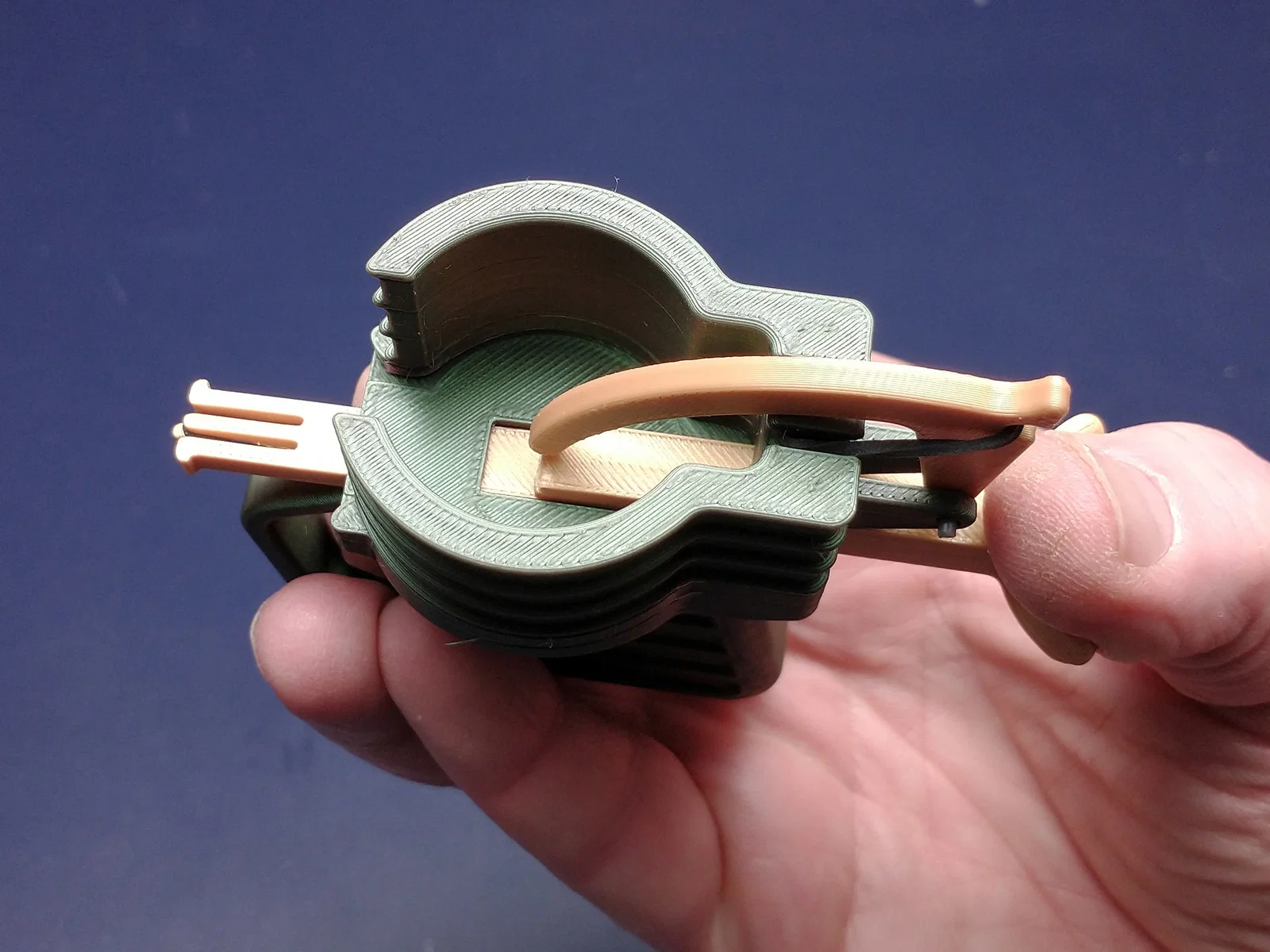

Để ráp plunger, móc một sợi thun ngắn khác vào đầu plunger rồi kéo căng xuống khe ở mặt dưới. (Xem hình 9 và 10.) Bắt đầu luồn plunger vào phía sau thân, nhưng trước khi đầu thun còn lại bị “lọt” vào trong, hãy móc nó vào cái móc tí xíu ở đáy của rãnh plunger như trong hình kế cuối. Plunger phải trượt nhẹ, vận hành tự do và tự bật ra mở hết cỡ.

Launching

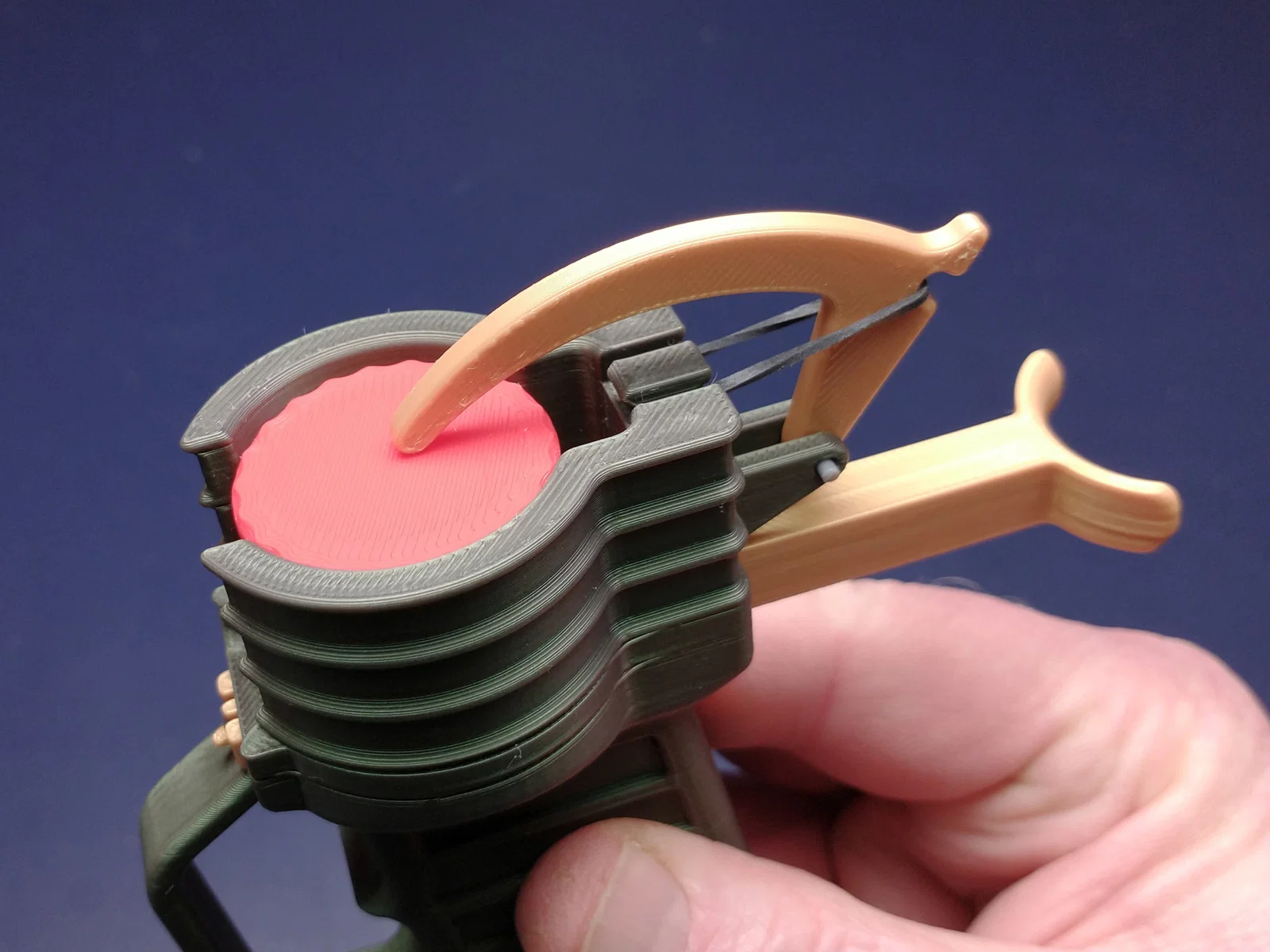

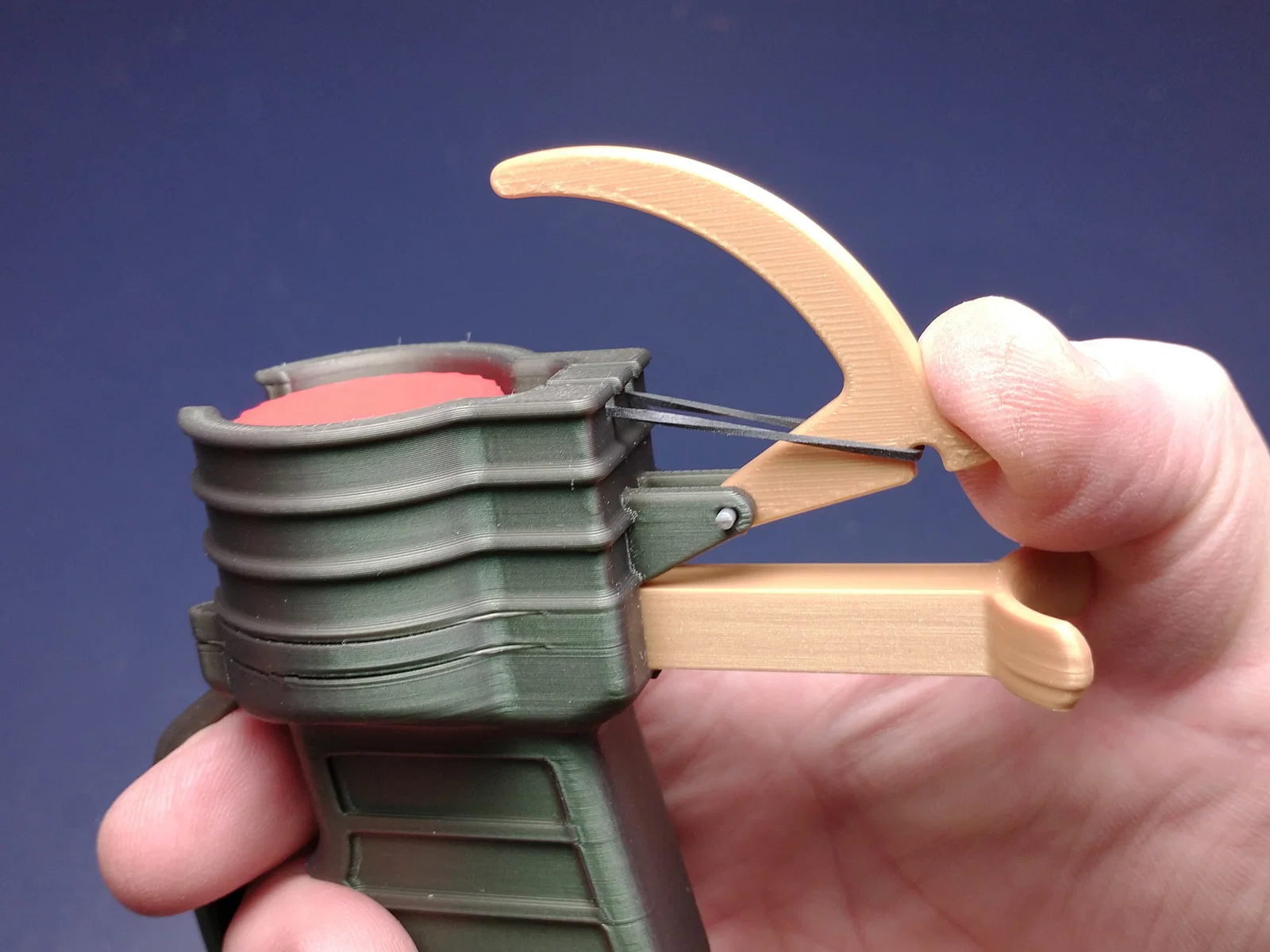

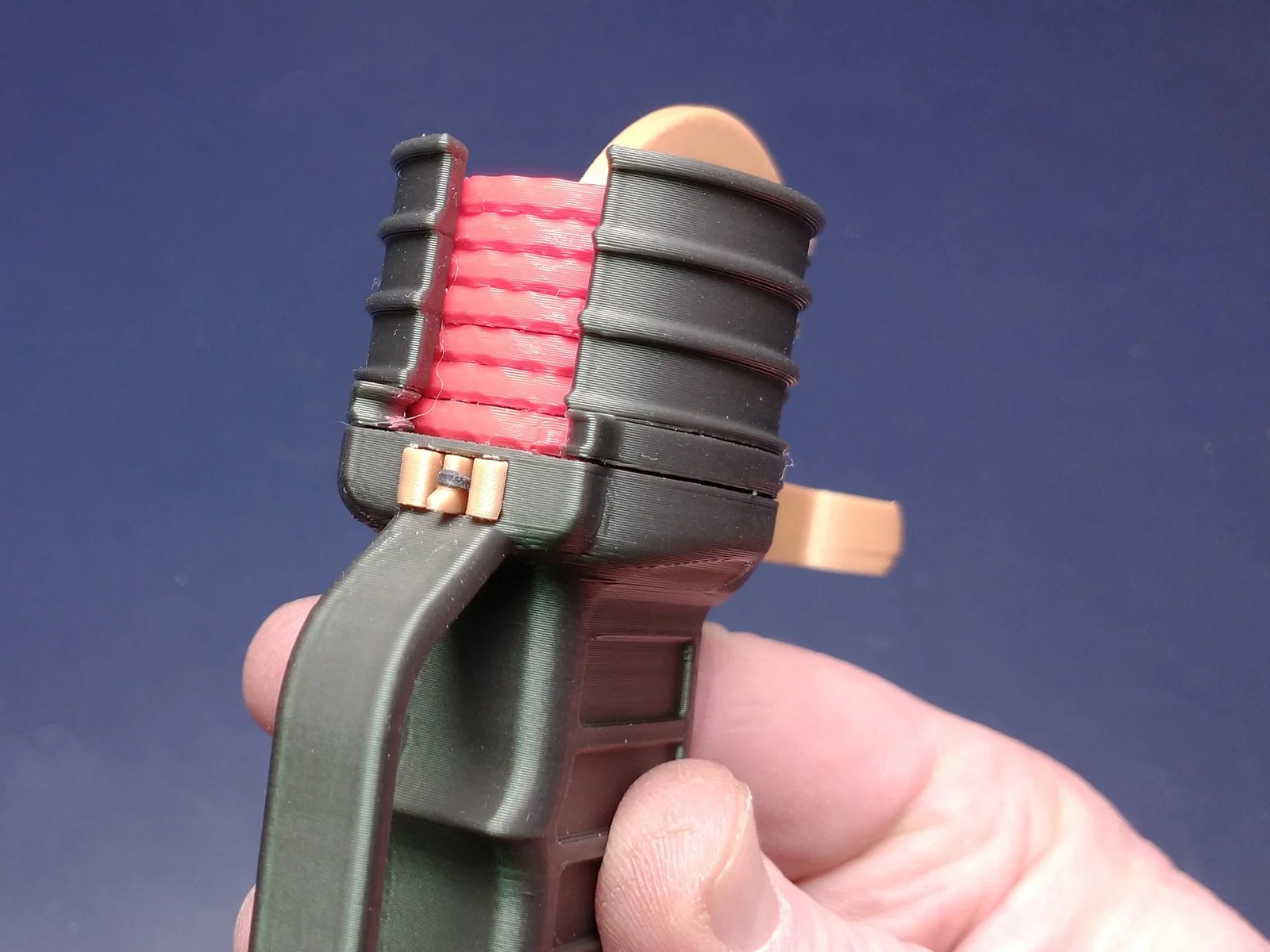

Dùng ngón cái kéo arm ra sau và nạp tối đa 8 cái đĩa vào silo. Nhớ là đĩa được phóng vượt quá 60 mph, nên lần test đầu tiên hãy cực kỳ cẩn thận hướng bạn chĩa cái shooter. Rất dễ bị cám dỗ nhìn thẳng vào đầu nòng để coi đĩa ra kiểu gì – đừng làm vậy! Và như thường lệ, đừng bắn vào động vật, thú cưng, anh chị em, hay bất kỳ ai/bất kỳ thứ gì có thể bị hư hại bởi một “viên đạn” 60+mph.
