Cữ Chamfer cho Block Plane – Gắn Nam Châm (Magnetic!)

Tác giả crashkg_83954

Lượt tải
100
Lượt thích
33
Lượt coi
925
Tải tất cả (.zip)· 6 file · 3 MB· 3 MB

File 6 3 MB

  • Chamfer_Brackets_v10_1777401302.3mf3MF · 65,2 KB
  • Chamfer_right_and_left_Washer_v2_1777401303.3mf3MF · 53 KB
  • Chamfer_Rails_v2_1777401304.3mf3MF · 84,8 KB
  • chamfer_brackets_0.4n_0.2mm_PLA_MK4IS_33m_1777401304.bgcodeBGCODE · 939,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#349382
Danh mục
DIY
Ngày đăng

Mô tả

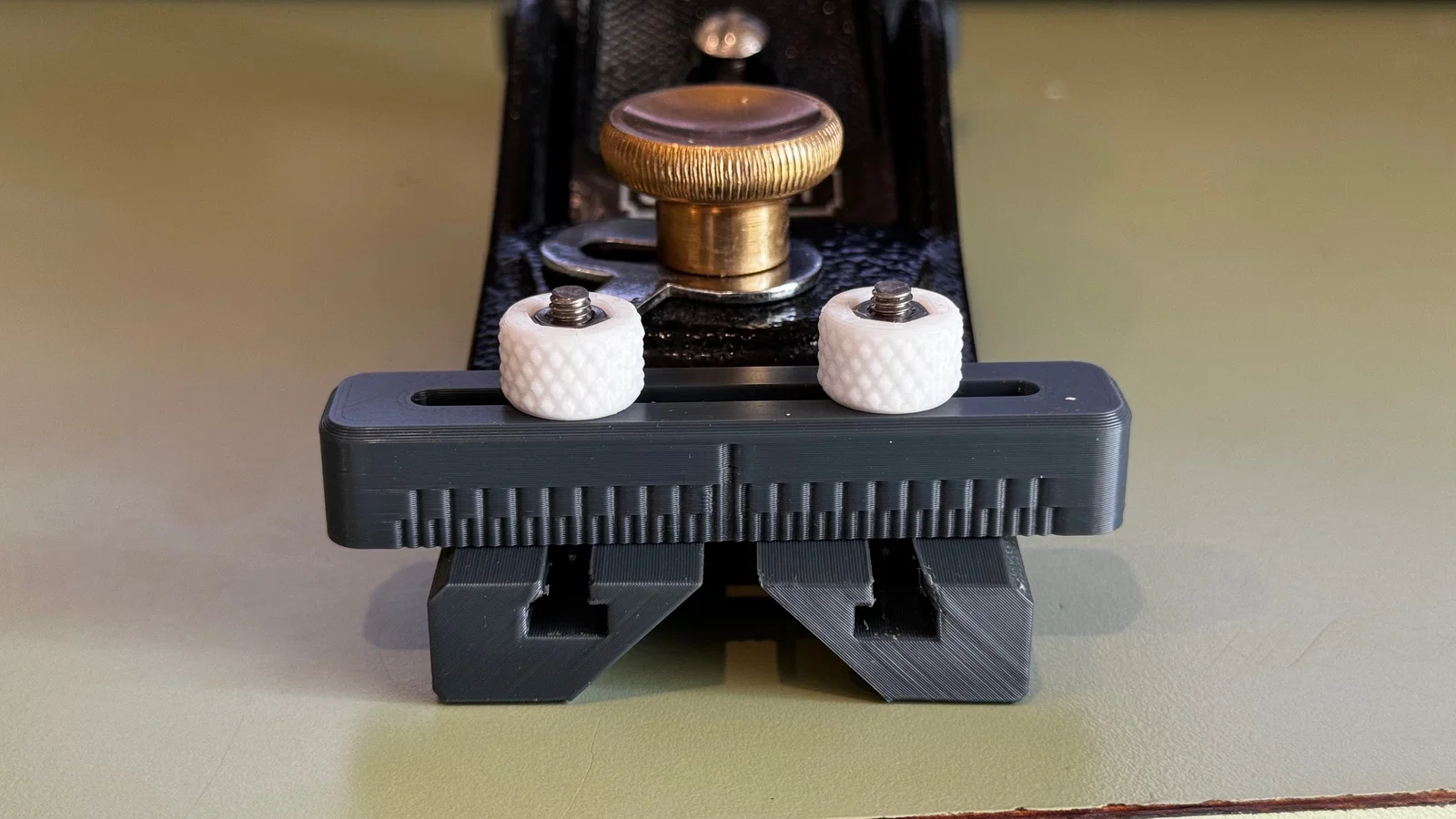

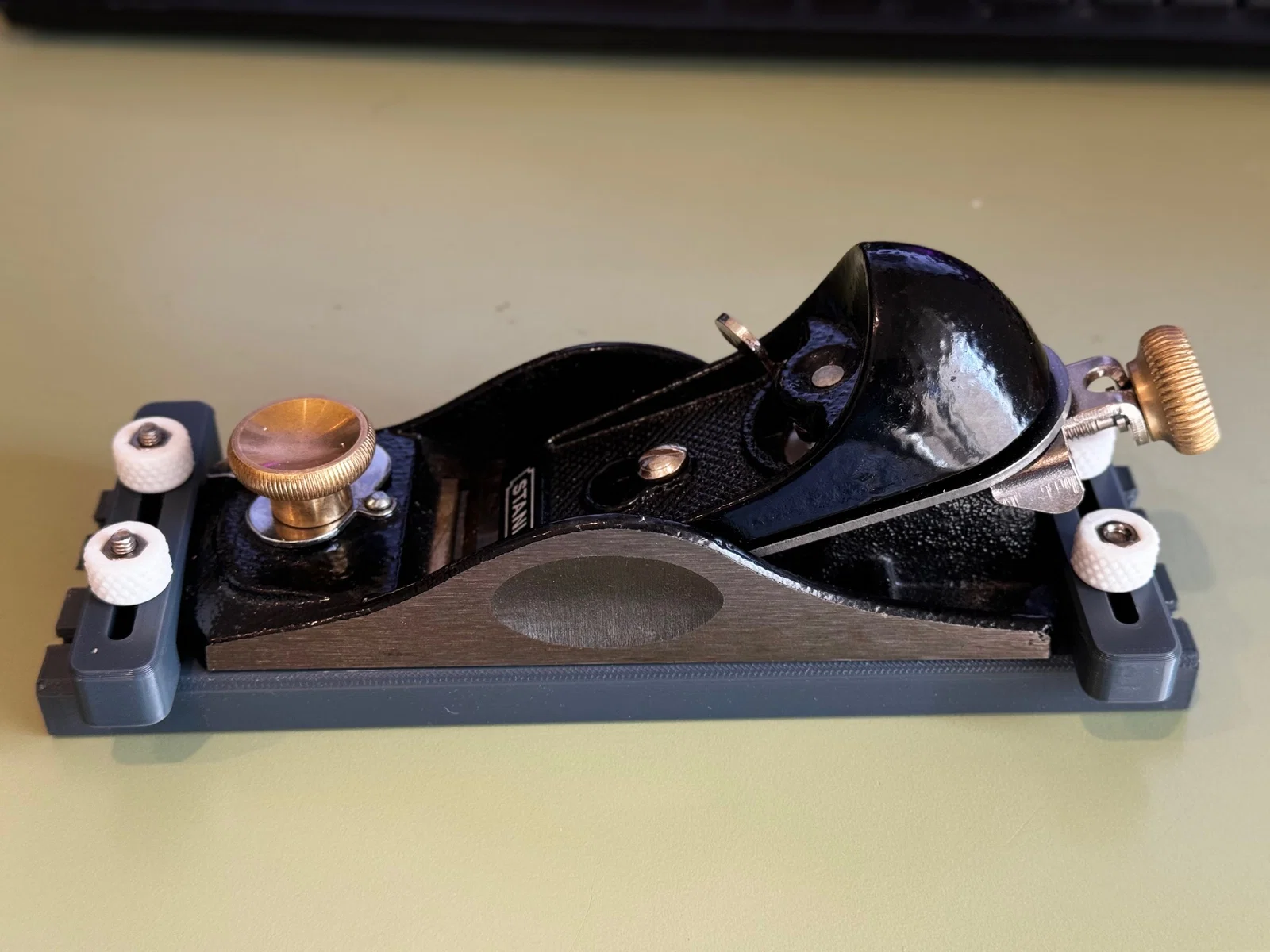

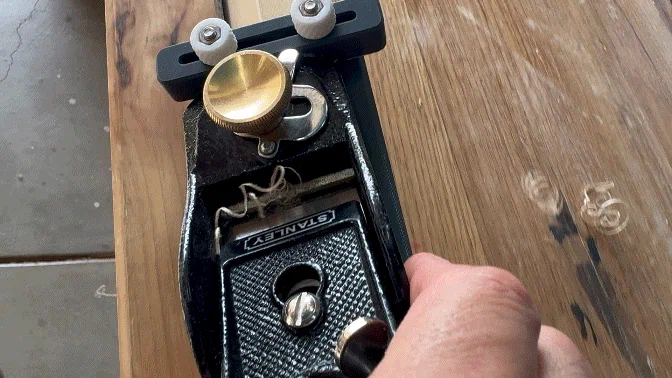

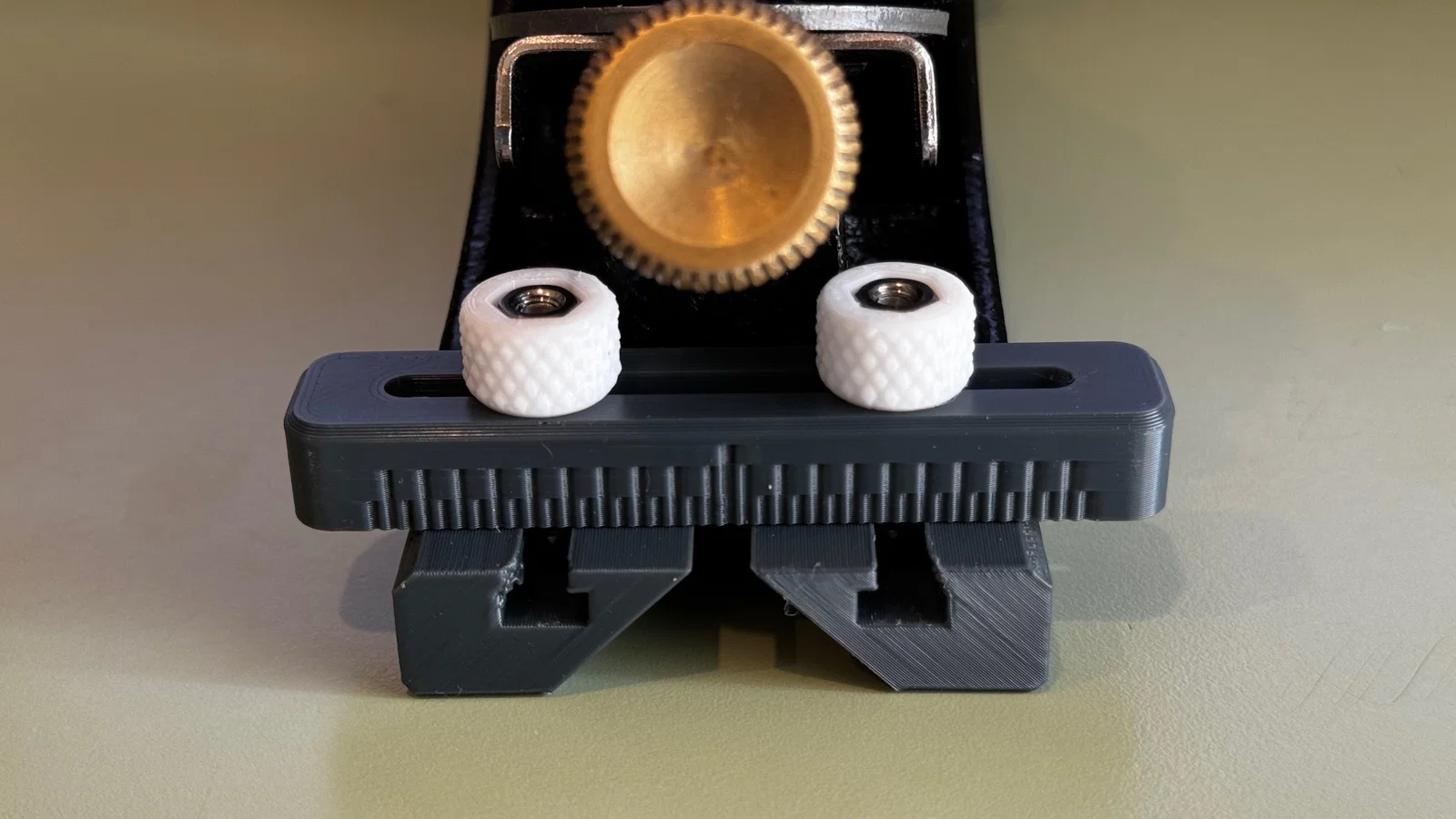

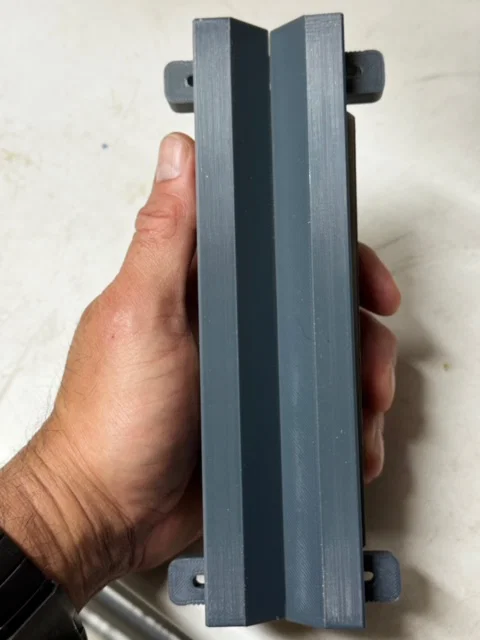

Mẫu này gồm 2 rail và 2 bracket. Rail sẽ “snap” vô phần đáy của bào, còn bracket thì bắt bolt vô rail để giúp canh thẳng/căn chỉnh rail. Trên bracket có vạch chia (hash marks) để bạn luôn quay lại đúng cùng một độ sâu cắt cho phần chamfer. Rất mong nhận được feedback và Makes. Chúc bạn in vui!

Phần cứng (Hardware):

4 bolt lục giác M4x0.7 dài 25mm

4 washer (đặt dưới bracket để chừa đủ khoảng hở cho phần chamfer)

4 đai ốc (M4 nuts)

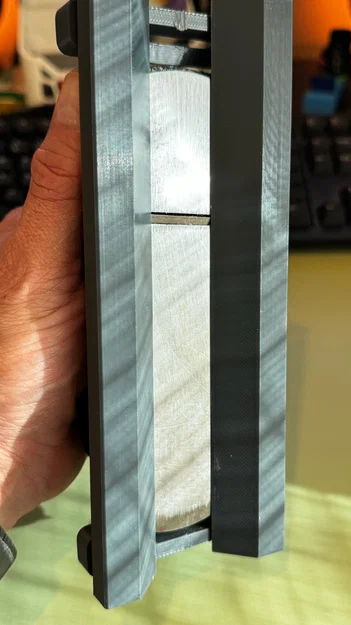

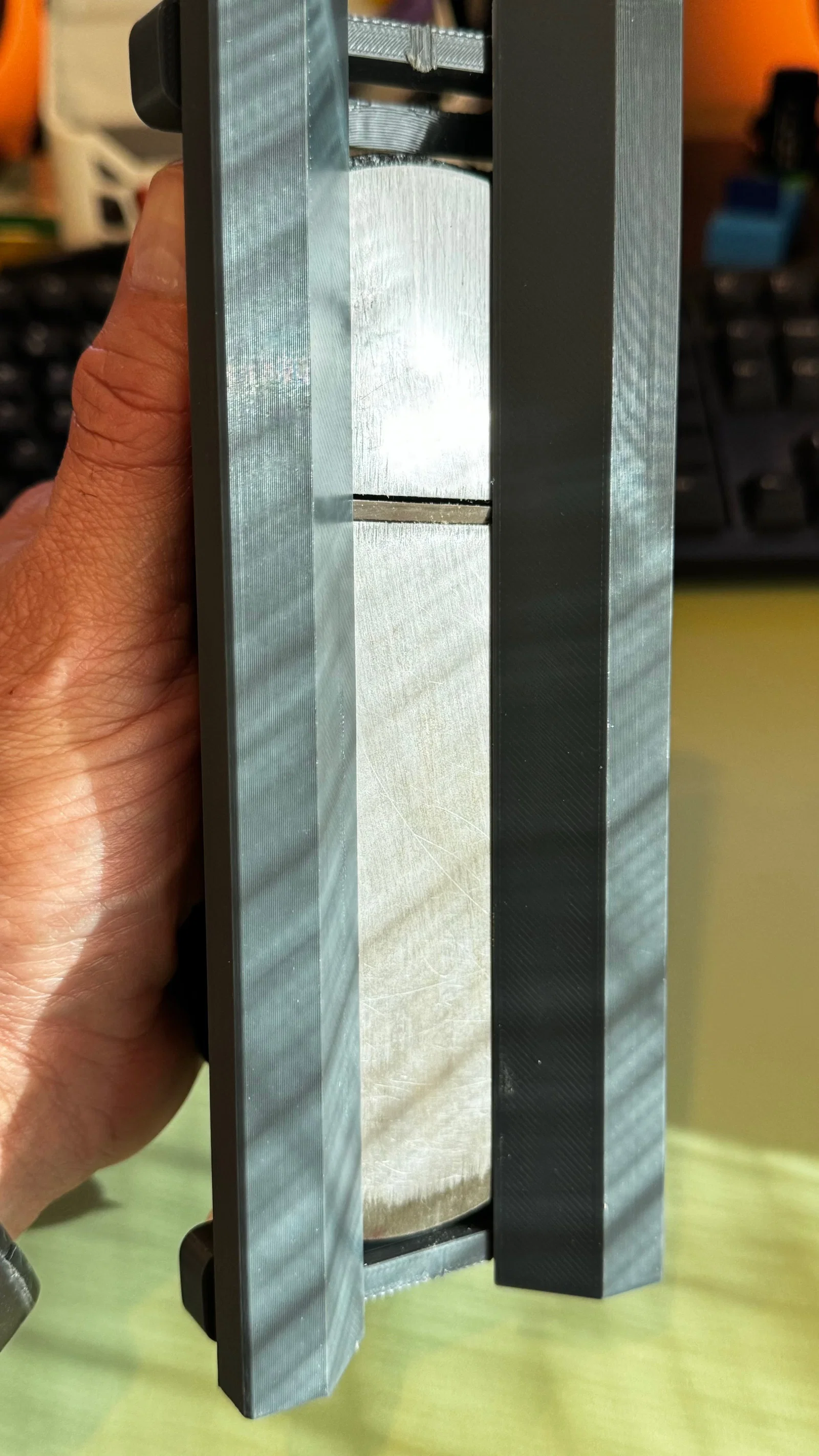

6 nam châm 8x3mm

Bạn có thể dùng núm (knob) tuỳ ý, mình thì rất thích mẫu này:

Chỉnh sửa: Mình đã thêm washer “custom” có gờ định vị (register) trong bracket và rail. Đồng thời cũng nới rộng phần lõm (recess) cho lưỡi bào (plane blade).
